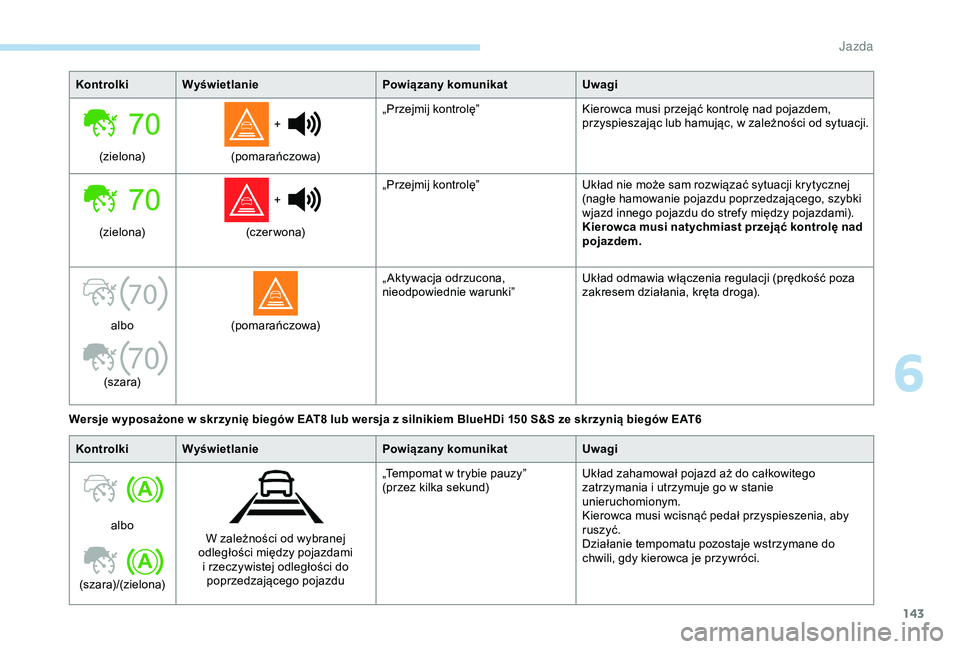

KontrolkiWyświetlanie Powiązany komunikatUwagi
(zielona) +
(pomarańczowa) „Przejmij kontrolę”
Kierowca musi przejąć kontrolę nad pojazdem,
przyspieszając lub hamując, w
zależności od sytuacji.
(zielona) +
(c zer wo na) „Przejmij kontrolę”
Układ nie może sam rozwiązać sytuacji krytycznej
(nagłe hamowanie pojazdu poprzedzającego, szybki
wjazd innego pojazdu do strefy między pojazdami).
Kierowca musi natychmiast przejąć kontrolę nad
pojazdem.
albo

(s z ar a) (pomarańczowa)
„ Aktywacja odrzucona,
nieodpowiednie warunki”
Układ odmawia włączenia regulacji (prędkość poza
zakresem działania, kręta droga).
Wersje w yposażone w
skrzynię biegów EAT8 lub wersja z silnikiem BlueHDi 150 S&S ze skrzynią biegów EAT6
Kontrolki Wyświetlanie Powiązany komunikatUwagi
albo
(szara)/(zielona) W zależności od wybranej
odległości między pojazdami i
rzeczywistej odległości do
poprzedzającego pojazdu „Tempomat w
trybie pauzy”
(przez kilka sekund) Układ zahamował pojazd aż do całkowitego
zatrzymania i
utrzymuje go w stanie
unieruchomionym.
Kierowca musi wcisnąć pedał przyspieszenia, aby
ruszyć.
Działanie tempomatu pozostaje wstrzymane do
chwili, gdy kierowca je przywróci.
6
J

188
Stopień zużycia tarcz/
bębnów hamulcowych
Informacje związane z kontrolą
s tanu zużycia tarcz/bębnów
hamulcowych można uzyskać
w
ASO sieci PEUGEOT lub
w
warsztacie specjalistycznym.
Elektryczny hamulec
postojowy
Ten układ nie wymaga żadnego
okresowego ser wisowania. W razie
wystąpienia problemu należy zlecić
sprawdzenie układu przez ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Więcej informacji na temat elektrycznego
hamulca postojowego znajduje się
w

odpowiednim rozdziale.
Koła i opony
Należy kontrolować ciśnienie we
wszystkich oponach, w tym w kole
zapasowym. Kontrola musi być
wykonywana na oponach zimnych,
co najmniej raz w
miesiącu lub
przed podróżą. Wartości ciśnienia podane na etykiecie
ciśnienia dotyczą zimnych opon. Po jeździe
przez ponad 10
minut albo na odcinku ponad
10 km z prędkością powyżej 50 km/h należy
dodać 0,3 bar (30 kPa) do wartości ciśnień
podanych na etykiecie.
Jazda ze zbyt niskim ciśnieniem w oponach
zwiększa zużycie paliwa. Nieprawidłowe
ciśnienie w oponach powoduje przedwczesne
zużycie opon i ma niekorzystny wpływ na
przyczepność na drodze – ryzyko wypadku!
Jazda z zużytymi lub uszkodzonymi oponami
wpływa na skuteczność hamowania i kontrolę
nad pojazdem. Zaleca się wykonywanie
regularnych kontroli stanu opon (bieżnika
i ścianek) oraz felg, a także prawidłowe
zamontowanie zaworów.
Używanie kół i opon o rozmiarze innym niż
zalecany może mieć wpływ na żywotność
opon, obroty kół, prześwit oraz odczyt
prędkościomierza, a także przyczepność na
drodze.
Zamontowanie różnych opon na osiach
przedniej i tylnej może spowodować
niezamierzone działanie układu ESC. Stosować wyłącznie produkty zalecane
przez PEUGEOT lub produkty o podobnej
jakości i parametrach technicznych.
Aby zoptymalizować działanie tak
ważnych podzespołów, jak elementy
układu hamulcowego, PEUGEOT wybiera
i proponuje specjalne produkty.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze
i klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie kilka
razy, aby wysuszyć i odszronić hamulce.
AdBlue® (silniki BlueHDi)
Aby chronić środowisko i zapewnić
z godność z normą Euro 6 bez zmniejszania
przy tym osiągów i
zwiększania zużycia
paliwa w
silnikach Diesla, firma PEUGEOT
wyposażyła swoje samochody w
urządzenie,
które łączy w
sobie układ selektywnej redukcji
katalitycznej SCR z
filtrem cząstek stałych
(DPF) w
celu oczyszczania spalin.
Układ SCR
Przy wykorzystaniu płynu AdBlue®, który
zawiera mocznik, katalizator przekształca do
85% tlenków azotu (NOx) w

azot i

wodę, które
są nieszkodliwe dla zdrowia i

środowiska.
Informacje praktyczne

189
Płyn AdBlue® znajduje się
w

specjalnym zbiorniku
o

pojemności około 17 l.
Gdy zostanie osiągnięty poziom rezer wy,
następuje automatyczna aktywacja alarmu:
można wówczas przejechać jeszcze około
2400

km, zanim zbiornik opróżni się.
Gdy zbiornik AdBlue
® jest pusty,
z
amontowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
Gdy układ SCR jest uszkodzony, poziom
emisji nie odpowiada już normie Euro 6: samochód zaczyna zanieczyszczać
środowisko.
W przypadku potwierdzonej usterki układu
SCR należy udać się jak najszybciej do
ASO sieci PEUGEOT albo do warsztatu
specjalistycznego: po przebyciu 1100
km
nastąpi automatyczne włączenie układu
uniemożliwiającego uruchomienie silnika.
W obydwu przypadkach wskaźnik zasięgu
pozwala określić odległość, jaką można
jeszcze przejechać, zanim nastąpi
unieruchomienie samochodu. Więcej informacji o
kontrolkach
i powiązanych alarmach zawiera
odpowiedni rozdział.
Zamarznięcie AdBlue
®
AdBlue® zamarza w temperaturze poniżej
o
k. -11

°C.
Układ SCR jest wyposażony w
urządzenie
do podgrzewania zbiornika AdBlue
®,
które umożliwia jazdę w

bardzo niskich
temperaturach.
Uzupełnianie dodatku
AdBlue®
Zaleca się jak najszybsze uzupełnienie
poziomu AdBlue® po pier wszym alarmie
sygnalizującym osiągnięcie poziomu
r eze r w y.
Aby zapewnić prawidłowe działanie
układu SCR:
-

U

żywać wyłącznie płynu AdBlue
®
zgodnego z

normą ISO 22241.
-

N

igdy nie przelewać AdBlue
® do
innego pojemnika: utraciłby wówczas
swoją czystość.
-

N

igdy nie rozcieńczać dodatku
AdBlue
® wodą.
Płyn AdBlue
® można kupić w ASO sieci
P
EUGEOT albo w warsztacie specjalistycznym. Ponadto można udać się na stację
benzynową z
pompami AdBlue
®
przeznaczonymi specjalnie do
samochodów osobowych (do wersji
z

dostępem do zbiornika AdBlue
® przez
klapkę wlewu paliwa).
Nigdy nie dolewać AdBlue
® z dystrybutora
p
rzeznaczonego dla ciężarówek.
Zalecenia dotyczące
przechowywania
AdBlue® zamarza w przybliżeniu poniżej
-
11

°C i

ulega degradacji od 25 °C. Zaleca
się przechowywanie w
miejscu chłodnym
i

zabezpieczonym przed bezpośrednim
działaniem promieni słonecznych.
W tych warunkach płyn można przechowywać
co najmniej przez rok.
Jeżeli płyn zamarzł, będzie można go użyć po
całkowitym rozmrożeniu.
Nie przechowywać pojemników AdBlue
®
w

samochodzie.
Środki ostrożności
AdBlue® to roztwór na bazie mocznika. Płyn
jest niepalny, bezbar wny i bezwonny ( jeżeli jest
przechowywany w
chłodnym miejscu).
7
Informacje praktyczne

190

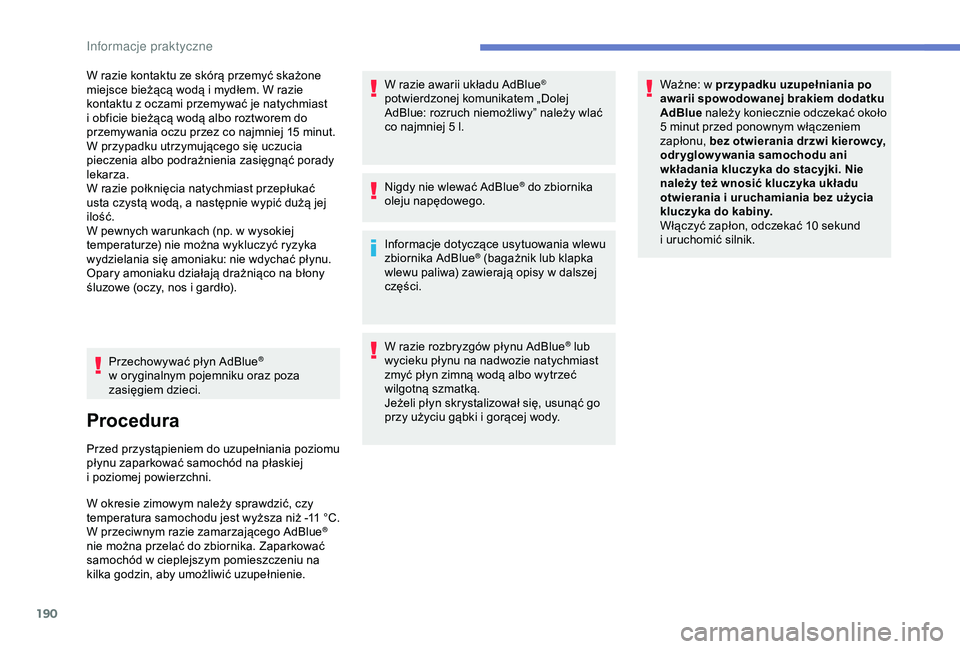

W razie kontaktu ze skórą przemyć skażone
miejsce bieżącą wodą i mydłem. W razie
kontaktu z
oczami przemywać je natychmiast
i
obficie bieżącą wodą albo roztworem do
przemywania oczu przez co najmniej 15
minut.
W przypadku utrzymującego się uczucia
pieczenia albo podrażnienia zasięgnąć porady
lekarza.
W razie połknięcia natychmiast przepłukać
usta czystą wodą, a
następnie wypić dużą jej
ilość.
W pewnych warunkach (np. w
wysokiej
temperaturze) nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać płynu.
Opary amoniaku działają drażniąco na błony
śluzowe (oczy, nos i
gardło).
Przechowywać płyn AdBlue
®
w

oryginalnym pojemniku oraz poza
zasięgiem dzieci.
Procedura
Przed przystąpieniem do uzupełniania poziomu
płynu zaparkować samochód na płaskiej
i
poziomej powierzchni.
W okresie zimowym należy sprawdzić, czy
temperatura samochodu jest wyższa niż -11
°C.
W przeciwnym razie zamarzającego AdBlue
®
nie można przelać do zbiornika. Zaparkować
samochód w

cieplejszym pomieszczeniu na
kilka godzin, aby umożliwić uzupełnienie. W razie awarii układu AdBlue
®
potwierdzonej komunikatem „Dolej
AdBlue: rozruch niemożliwy” należy wlać
co najmniej 5 l.
Nigdy nie wlewać AdBlue
® do zbiornika
oleju napędowego.
Informacje dotyczące usytuowania wlewu
zbiornika AdBlue
® (bagażnik lub klapka
wlewu paliwa) zawierają opisy w dalszej
części.
W razie rozbryzgów płynu AdBlue
® lub
wycieku płynu na nadwozie natychmiast
zmyć płyn zimną wodą albo wytrzeć
wilgotną szmatką.
Jeżeli płyn skrystalizował się, usunąć go
przy użyciu gąbki i

gorącej wody. Ważne: w
przypadku uzupełniania po
awarii spowodowanej brakiem dodatku
AdBlue należy koniecznie odczekać około
5 minut przed ponownym włączeniem
zapłonu, bez otwierania drzwi kierowcy,
odr yglow ywania samochodu ani
wkładania kluczyka do stacyjki. Nie
należy też wnosić kluczyka układu
otwierania i uruchamiania bez użycia
kluczyka do kabiny.
Włączyć zapłon, odczekać 10 sekund
i uruchomić silnik.
Informacje praktyczne

191

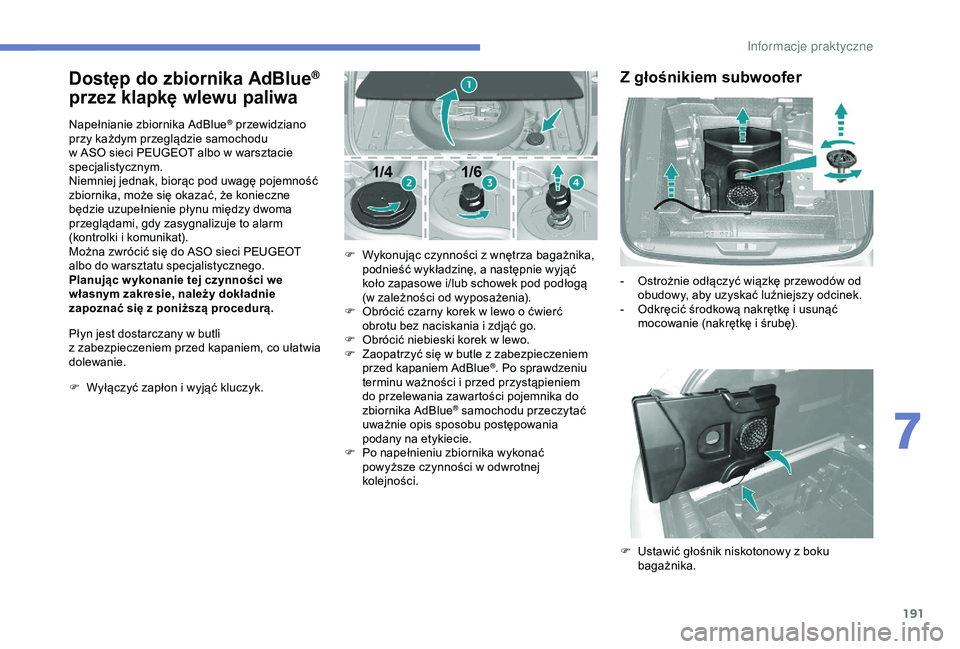

Dostęp do zbiornika AdBlue®
przez klapkę wlewu paliwa
Napełnianie zbiornika AdBlue® przewidziano
przy każdym przeglądzie samochodu
w

ASO sieci PEUGEOT albo w
warsztacie
specjalistycznym.
Niemniej jednak, biorąc pod uwagę pojemność
zbiornika, może się okazać, że konieczne
będzie uzupełnienie płynu między dwoma
przeglądami, gdy zasygnalizuje to alarm
(kontrolki i

komunikat).
Można zwrócić się do ASO sieci PEUGEOT
albo do warsztatu specjalistycznego.
Planując w ykonanie tej czynności we
własnym zakresie, należy dokładnie
zapoznać się z

poniższą procedurą.
Płyn jest dostarczany w

butli
z

zabezpieczeniem przed kapaniem, co ułatwia
dolewanie.
F

W

yłączyć zapłon i

wyjąć kluczyk. F

W
ykonując czynności z wnętrza bagażnika,
podnieść wykładzinę, a
następnie wyjąć
koło zapasowe i/lub schowek pod podłogą
(w
zależności od wyposażenia).
F

O
brócić czarny korek w lewo o ćwierć
obrotu bez naciskania i
zdjąć go.
F

O
brócić niebieski korek w lewo.
F

Z
aopatrzyć się w butle z zabezpieczeniem
przed kapaniem AdBlue
®. Po sprawdzeniu
terminu ważności i

przed przystąpieniem
do przelewania zawartości pojemnika do
zbiornika AdBlue
® samochodu przeczytać
uważnie opis sposobu postępowania
podany na etykiecie.
F

P

o napełnieniu zbiornika wykonać
powyższe czynności w
odwrotnej
kolejności.
Z głośnikiem subwoofer
- Ostrożnie odłączyć wiązkę przewodów od obudowy, aby uzyskać luźniejszy odcinek.
-

O
dkręcić środkową nakrętkę i usunąć
mocowanie (nakrętkę i
śrubę).
F

U
stawić głośnik niskotonowy z boku
bagażnika.
7
Informacje praktyczne

192
Dokładnie zapoznać się z poniższą
p rocedurą, aby prawidłowo uzupełnić
poziom w
zbiorniku.
F

W
yłączyć zapłon i wyjąć kluczyk.
F

G
dy samochód jest odryglowany i klapka
wlewu paliwa jest otwarta, obrócić niebieski
korek wlewu AdBlue
® w lewo.
F
P
rzygotować pojemnik AdBlue®. Po
sprawdzeniu terminu ważności i przed
przystąpieniem do przelewania zawartości
pojemnika do zbiornika AdBlue
® samochodu
przeczytać instrukcje podane na etykiecie.
lub
F

W

łożyć pistolet dystrybutora AdBlue
®
i

napełnić zbiornik, aż dystrybutor
automatycznie odetnie dopływ.
Ważne:
Aby uniknąć przepełnienia zbiornika
AdBlue
®, zaleca się:
F
W
lać od 10 do 13 l płynu z pojemnika
AdBlue
®.
lub
F

W p

rzypadku napełniania na stacji
benzynowej przer wanie po trzecim
automatycznym odcięciu dopływu
przez dystrybutor.
F

P

o uzupełnieniu poziomu należy
postępować w
odwrotnej kolejności.
Dostęp do zbiornika
AdBlue® przez klapkę
wlewu paliwa
Niebieski korek pod klapką wlewu paliwa
umożliwia dostęp do wlewu zbiornika AdBlue®.
Aby zamontować, najpier w odkręcić nakrętkę
o

kilka obrotów.
F

W

yjąć albo podnieść pojemnik.
Informacje praktyczne

214

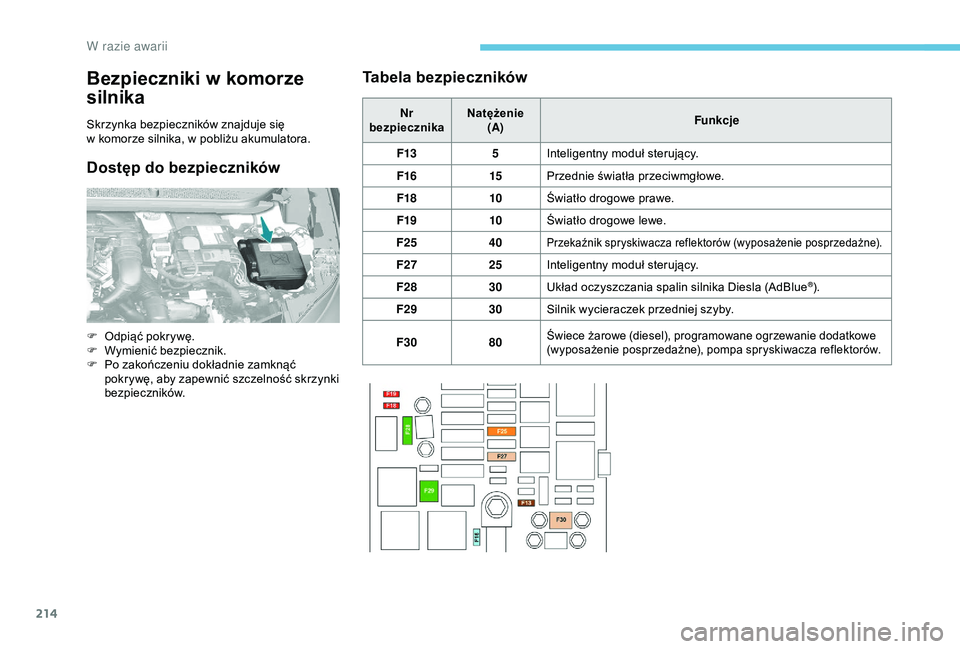

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się
w
komorze silnika, w pobliżu akumulatora.
Dostęp do bezpieczników Tabela bezpieczników
Nr
bezpiecznika Natężenie
(A) Funkcje
F13 5Inteligentny moduł sterujący.
F16 15Przednie światła przeciwmgłowe.
F18 10Światło drogowe prawe.
F19 10Światło drogowe lewe.
F25 40
Przekaźnik spryskiwacza reflektorów (wyposażenie posprzedażne).
F27 25Inteligentny moduł sterujący.
F28 30Układ oczyszczania spalin silnika Diesla (AdBlue
®).
F29 30Silnik wycieraczek przedniej szyby.
F30 80
Świece żarowe (diesel), programowane ogrzewanie dodatkowe
(wyposażenie posprzedażne), pompa spryskiwacza reflektorów.F Odpiąć pokrywę.
F
W ymienić bezpiecznik.
F

P
o zakończeniu dokładnie zamknąć
pokrywę, aby zapewnić szczelność skrzynki
bezpieczników.
W razie awarii

220
Więcej informacji na temat elektrycznego
hamulca postojowego, a
zwłaszcza
parkowania ze zwolnionym hamulcem,
zawiera odpowiedni rozdział.
Brak paliwa (silnik Diesla)
W przypadku samochodów wyposażonych
w silnik Diesla po wyczerpaniu paliwa
należy ponownie zassać paliwo do układu
paliwowego.
W przypadku wszystkich wersji oprócz
BlueHDi, patrz odpowiedni rysunek
przedstawiający komorę silnika.
Dodatkowe informacje dotyczące urządzenia
zapobiegającego pomyłce przy tankowaniu
(diesel) znajdują się w
odpowiednim rozdziale.
Jeżeli silnika nie można uruchomić za
pier wszym razem, nie ponawiać próby, ale
wykonać procedurę od początku.
Pojazdy z silnikami BlueHDi
100 S&S BVM5, BlueHDi 115
S&S oraz BlueHDi 120 S&S
Pojazdy z

s
ilnikami BlueHDi
100 S&S BVM6, BlueHDi 130
S&S oraz BlueHDi 180 S&S
F Uzupełnić poziom paliwa w zbiorniku,
wlewając co najmniej 5 l oleju napędowego.
F

W
łączyć zapłon (bez uruchamiania silnika).
F

O
dczekać około 1 min i wyłączyć zapłon.
F

W
łączyć rozrusznik, aby uruchomić silnik.
Jeżeli silnik się nie uruchomi, powtórzyć
procedurę.
Inne silniki
F Uzupełnić poziom paliwa w zbiorniku,
wlewając co najmniej pięć litrów oleju
napędowego.
F

O
tworzyć pokrywę komory silnika.
F

W r
azie potrzeby odpiąć ozdobną osłonę,
aby uzyskać dostęp do pompki zasysającej.
F

P
ompować pompką zasysającą do
momentu wyczucia oporu (twardość
może być wyczuwana przy pier wszym
naciśnięciu).
F

W
łączyć rozrusznik w celu uruchomienia
silnika ( jeżeli silnik nie uruchomi się
za pier wszym razem, odczekać około
15
sekund i spróbować ponownie).
F

P
o kilku nieudanych próbach ponownie
zassać paliwo pompką zasysającą,
a
następnie uruchomić silnik.
F

Z
ałożyć i zapiąć ozdobną osłonę.
F

Z
amknąć pokrywę komory silnika.
F

U

zupełnić poziom paliwa w

zbiorniku,
wlewając co najmniej 5 l oleju napędowego.
F

W

łączyć zapłon (bez uruchamiania silnika).
F

O

dczekać około 6

sekund i

wyłączyć
zapłon.
F

P

owtórzyć czynność 10 razy.
F

W

łączyć rozrusznik, aby uruchomić silnik.
W
