Îngrijirea autovehiculului293
1. Rotiţi soclul becului în sensantiorar şi scoateţi-l din reflector.
2. Demontaţi becul din soclu prinrăsucire în sens invers acelor de
ceasornic.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
Verificarea becului
Cuplaţi contactul, acţionaţi şi verificaţi toate luminile.
Lămpile de semnalizare laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi‑l.

294Îngrijirea autovehiculului4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul. Scoateţi
lentila.
2. Demontaţi becul din soclu prin tragere.
3. Înlocuiţi becul şi introduceţi-l în soclu.
4. Apăsaţi capacul în carcasă.
Luminile interioare
Plafoniera, lămpi de lectură Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.

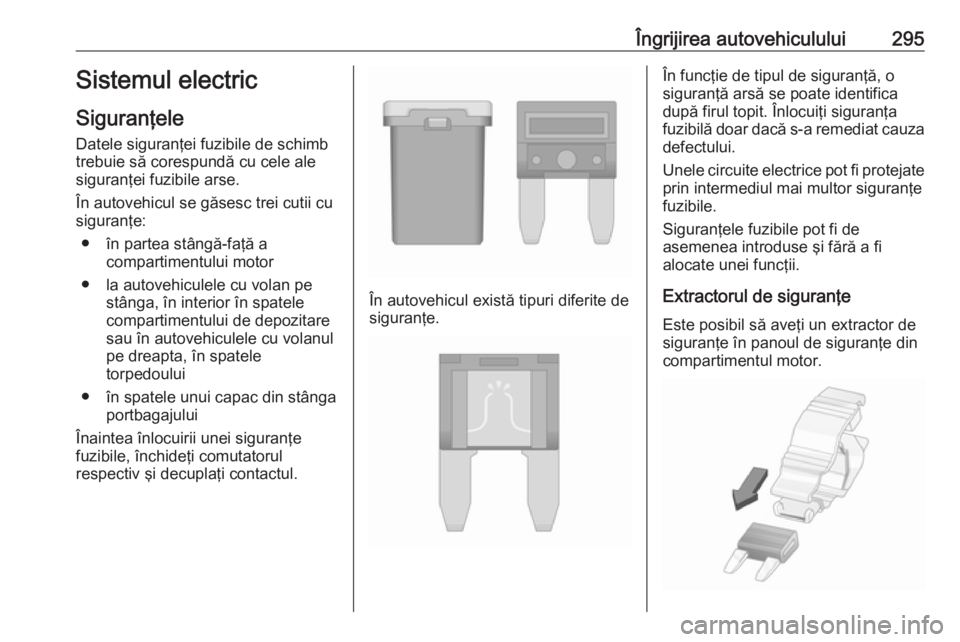

Îngrijirea autovehiculului295Sistemul electric
Siguranţele Datele siguranţei fuzibile de schimbtrebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu siguranţe:
● în partea stângă-faţă a compartimentului motor
● la autovehiculele cu volan pe stânga, în interior în spatele
compartimentului de depozitare
sau în autovehiculele cu volanul pe dreapta, în spatele
torpedoului
● în spatele unui capac din stânga portbagajului
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
În autovehicul există tipuri diferite de
siguranţe.
În funcţie de tipul de siguranţă, o
siguranţă arsă se poate identifica
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza
defectului.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.

296Îngrijirea autovehiculului
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.

302Îngrijirea autovehicululuiEtichetele anvelopelor
De ex. 215/60 R 16 95 H215:lăţime anvelopă, în mm60:raport secţiuni (înălţime/ lăţime
anvelopă), în %R:model bandă: RadialRF:tip: Cu flancuri întărite
(RunFlat)16:diametru roată, în inch95:indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH:literă cod de viteză
Codul literal de viteză:
Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Alegeţi o anvelopă adecvată pentru
viteza maximă a autovehiculului dvs.
Viteza maximă se poate obţine la masa proprie cu şofer (75 kg) plus
sarcina utilă 125 kg. Echipamentul
opţional poate reduce viteza maximă
a autovehiculului.
Performanţele 3 337.
Anvelopele direcţionale Montaţi anvelopele direcţionale astfel
încât să se rotească în sensul de
mers. Sensul de rotaţie este indicat
de un simbol (de ex. o săgeată) pe
flancul anvelopei.
Presiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Presiunea în anvelope 3 342.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga sau
dreapta faţă indică anvelopele de
echipare originală şi presiunile de
umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentru
anvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de rezervă la presiunea specificată
pentru sarcină maximă.

Îngrijirea autovehiculului303Presiunea ECO în anvelope serveşte
pentru obţinerea celui mai scăzut
consum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul de combustibil şi va duce la uzarea
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi codul de identificare al motorului. Datele despre motor
3 335.
2. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope prezintă toate combinaţiile posibile de anvelope 3 342.
Pentru anvelopele omologate pentru autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate
CEE care însoţeşte autovehiculul sau alte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
9 Avertisment
Pentru anumite anvelope,
presiunea în anvelope
recomandată poate depăşi
presiunea în anvelope maximă,
indicată pe anvelopă. Nu depăşiţi niciodată presiunea maximă în
anvelope indicată pe anvelopă.
Când reduceţi sau creşteţi presiunea
în anvelope la un autovehicul cu
sistem de monitorizare a presiunii,
decuplaţi contactul. După reglarea
presiunii în anvelope, cuplaţi
contactul şi selectaţi setarea
corespunzătoare de la pagina Tyre
load (Sarcină anvelope) din Centrul
de informaţii pentru şofer, 3 124.
Influenţa temperaturii
Presiunea în anvelope depinde de
temperatura anvelopei. În timpul
mersului, temperatura şi presiunea în anvelope cresc. Valorile presiunii în
anvelope de pe eticheta cu informaţii
ale anvelopele şi tabelul cu presiunea în anvelope sunt valabile pentru
anvelope reci, ceea ce înseamnă la
temperatura de 20 °C.
Presiunea creşte cu aproape 10 kPa
pentru o creştere a temperaturii de
10 °C. Trebuie să se ţină cont de
aceasta atunci când se verifică
anvelope calde.
Valoarea presiunii în anvelope afişată
pe centrul de informaţii pentru şofer
indică presiunea reală în anvelope. O anvelopă răcită va prezenta o valoare
scăzută, ceea ce nu indică o
neetanşeitate de aer.

Îngrijirea autovehiculului305
O stare de presiune scăzută
detectată în anvelope este indicată
prin lampa de control w 3 121.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi
anvelopele conform recomandărilor 3 342.
Dacă w clipeşte timp de 60-90 de
secunde şi apoi luminează continuu,
există o defecţiune în sistem. Apelaţi
la un atelier service.
După umflare, poate fi necesar să
parcurgeţi o anumită distanţă pentru
actualizarea valorilor de presiune în
anvelope în Centrul de informaţii
pentru şofer. În acest timp, w se
poate aprinde.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica o presiune scăzută în
anvelope în curând. Verificaţi
presiunea în anvelope.
Mesajele autovehiculului 3 130.
Dacă trebuie redusă sau crescută
presiunea în anvelope, decuplaţi
contactul.
Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu va fi afişată şi w se va
aprinde în mod continuu.
O roată de rezervă de uz temporar nu
este prevăzută cu senzori de
presiune. Sistemul de monitorizare a
presiunii în anvelope nu este
operaţional pentru aceste roţi. Lampa
de control w se aprinde. Pentru
celelalte trei roţi, sistemul rămâne
operaţional.
Utilizarea seturilor pentru depanarea anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanare omologate de
fabricant.Folosirea dispozitivelor electronice
sau apropierea de instalaţii care
folosesc aceleaşi frecvenţe de undă
pot afecta negativ sistemul de
monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor,
senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi. În cazul
senzorilor înşurubaţi: înlocuiţi ventilul
şi inelul de etanşare. În cazul
senzorilor cu clemă: înlocuiţi întreaga tijă a ventilului.
Starea încărcării autovehiculului
Reglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
instrucţiuni referitoare la anvelope
sau cu tabelul presiunilor în anvelope 3 342 şi selectaţi setarea
corespunzătoare din meniul Sarcina
în anvelope din Centrul de informaţii
pentru şofer, 3 124. Această setare
este referinţa pentru avertizările
presiunii în anvelope.
Meniul Încărcarea anvelopei apare
numai dacă autovehiculul este
staţionar, iar frâna de parcare este

Îngrijirea autovehiculului307
6.Apăsaţi SET/CLR pentru a începe
procesul de asociere a
senzorului. Trebuie să se afişeze
un mesaj prin care se solicită
acceptarea procesului.
7. Apăsaţi din nou SET/CLR pentru
confirmarea selecţiei. Claxonul
sună de două ori pentru a indica
faptul că receptorul se află în
modul rememorare.
8. Începeţi cu roata faţă de pe partea
stângă.
9. Aşezaţi instrumentul de reprogramare pe peretele
anvelopei, lângă tija ventilului.
Apoi apăsaţi butonul pentru a
activa senzorul presiunii în
anvelope. Un claxon confirmă
potrivirea codului de identificare a senzorului cu această poziţie a
roţii.
10. Procedaţi similar cu roata faţă din
dreapta şi repetaţi procedura la
pasul 9.
11. Procedaţi similar cu roata spate din dreapta şi repetaţi procedura
la pasul 9.
12. Procedaţi similar pentru roata spate din stânga şi repetaţi
procedura la pasul 9. Claxonul
sună de două ori pentru a indica
faptul că potrivirea codului de
identificare al senzorului cu roata
spate din stânga şi că procesul de potrivire a senzorului de presiune
în anvelope nu mai este activ.
13. Decuplaţi contactul.
14. Reglaţi toate cele patru anvelope la nivelul recomandat de presiune
a aerului în anvelope, aşa cumeste indicat pe eticheta cu
informaţii despre presiunea în
anvelope.
15. Asiguraţi-vă că starea de încărcare a anvelopei este reglatăconform presiunii selectate
3 124.
Adâncimea profilului căii de rulare
Verificaţi grosimea suprafeţei de
rulare a anvelopelor la intervale
regulate.
Din motive de siguranţă, înlocuiţi
anvelopele dacă adâncimea profilului căii de rulare scade sub 2-3 mm(4 mm la anvelope de iarnă).
Din motive de siguranţă, se
recomandă ca adâncimea profilului
căii de rulare a anvelopelor de pe o
punte să nu varieze cu mai mult de
2 mm.
