Page 121 of 247
Apšvietimas119Paspauskite t. Paspauskite dar
kartą norėdami išjungti.
Išlipimo apšvietimas
Pastačius automobilį (jei sistema
įdiegta ir aktyvinta), priekiniai žibintai
lieka šviesti apie 30 sekundžių
laikotarpį.
Įjungimas 1. Išjunkite žibintus (padėtis 7).
2. Išjunkite degimą.
3. Ištraukite degimo raktą.
4. Atidarykite vairuotojo dureles.
5. Patraukite posūkio signalo svirtelę link vairo.
Vairuotojo informacijos centre gali
papildomai pasirodyti atitinkamas
pranešimas 3 106.
Šį veiksmą galima kartoti iki keturių
kartų daugiausiai per dvi minutes.
Apšvietimas išjungiamas nedelsiant,
įjungus degimą arba pasukus šviesų
jungiklį.
Akumuliatoriaus apsauganuo išsikrovimo
Siekiant išvengti automobilio
akumuliatoriaus išsikrovimo, kai
išjungtas uždegimas, po tam tikro
laiko kai kurios salono apšvietimo
lemputės gali būti išjungtos
automatiškai.
Page 122 of 247

120Klimato kontrolėKlimato kontrolėKlimato kontrolės sistema..........120
Šildymo ir vėdinimo sistema ....120
Oro kondicionavimo sistema ...121
Elektroninė klimato kontrolės sistema ................................... 122
Šildymo sistema gale ..............124
Galinė oro kondicionieriaus sistema ................................... 125
Papildomas šildytuvas .............126
Ventiliacinės angos ....................133
Reguliuojamos ventiliacinės angos ...................................... 133
Fiksuotos ventiliacinės angos ..134
Daiktadėžės vėsinimas ............134
Priežiūra ..................................... 134
Oro įsiurbimas ......................... 134
Dulkių filtras ............................. 134
Reguliarus oro kondicionavimo sistemos veikimas ..................134Klimato kontrolės
sistema
Šildymo ir vėdinimo sistema
Valdikliai, skirti: ● temperatūra
● ventiliatoriaus greičiui
● orui paskirstyti
Šildomas galinis langas Ü 3 46.
Temperatūrai
raudona:šiltamėlyna:šaltaŠildymas neveiks pilnu pajėgumu tol, kol variklis nepasieks įprastos
darbinės temperatūros.
Ventiliatoriaus greičiui
Sureguliuokite oro srautą įjungdami
norimas ventiliatoriaus apsukas.
Orui paskirstytiM:į galvos zonąL:į galvos zoną ir kojasK:į kojasJ:priekiniam langui, priekinių durųlangams, kojomsV:priekiniam stiklui ir priekinių
durų langams
Galimi ir tarpiniai nustatymai.
Šildymas ir aprasojimo
pašalinimas nuo langų
● Nustatytos temperatūros valdymas iki šilčiausio lygio.
● Nustatykite didžiausią ventiliatoriaus greitį.
● Oro srovės paskirstymą perjunkite į V.
● Įjunkite galinio lango šildymą Ü.
Page 123 of 247

Klimato kontrolė121● Jei reikia, atidarykite šoninesvėdinimo angas ir nukreipkite jas
link durų langų.
● Jei norite, kad tuo pačiu metu būtų šildomos ir kojos, oro srovės
paskirstymą perjunkite į J.
Šildomas užpakalinis langas 3 46.
Oro kondicionavimo sistema
Be šildymo ir ventiliavimo oro
kondicionavimo sistema turi šiuos
papildomus valdymo elementus:A/C:vėsinimą4:oro recirkuliaciją
Šildomos sėdynės 3 51.
Vėsinimas (oro kondicionierius)
Spustelėkite A/C, kad sistema
pradėtų vėsinti. Apie suaktyvinimą
informuoja mygtuke įsijungęs šviesos
diodas. Vėsinimo funkcija veikia tik
užvedus variklį ir įjungus klimato
kontrolės ventiliatorių.
Kad išjungtumėte vėsinimo funkciją,
paspauskite A/C dar kartą.
Oro kondicionavimo sistema aušina ir sausina orą, kai lauko temperatūra
viršija nurodytą lygį. Todėl gali
susidaryti kondensatas ir lašėti iš po
automobilio.
Jei vėsinimo ar džiovinimo nereikia,
išjunkite vėsinimo sistemą ir taupykite degalus. Įjungtas vėsinimas gali
pristabdyti funkciją „Autostop“.
„Stop-start“ sistema 3 142.
Pastaba
Suaktyvinus režimą ECO, pradeda
silpniau veikti oro kondicionierius
3 136.
Oro recirkuliavimo sistema 4
Norėdami suaktyvinti oro
recirkuliacijos režimą, paspauskite
4 . Apie suaktyvinimą informuoja
mygtuke įsijungęs šviesos diodas.
Page 124 of 247

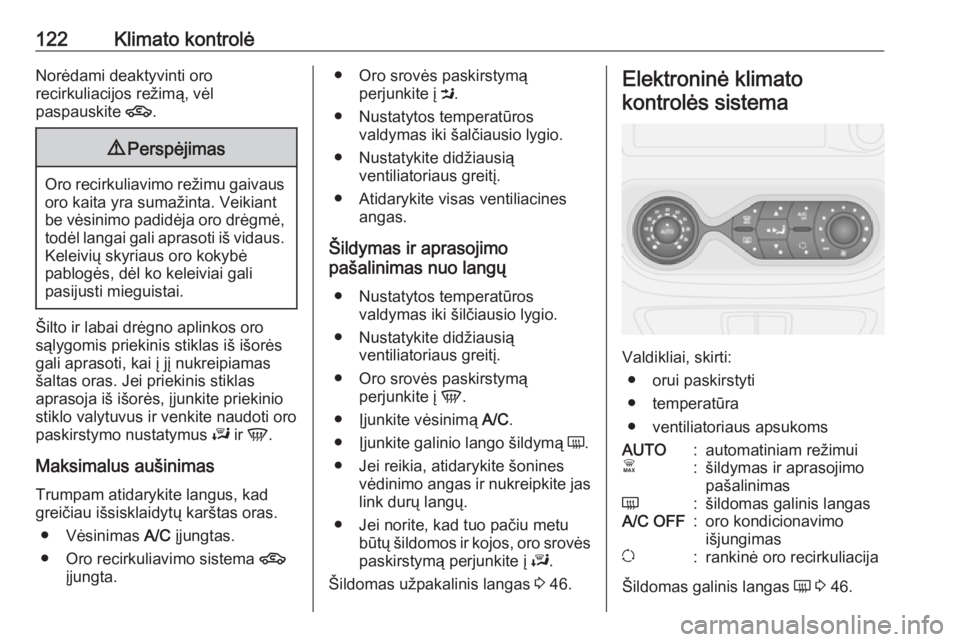

122Klimato kontrolėNorėdami deaktyvinti oro
recirkuliacijos režimą, vėl
paspauskite 4.9Perspėjimas
Oro recirkuliavimo režimu gaivaus
oro kaita yra sumažinta. Veikiant
be vėsinimo padidėja oro drėgmė, todėl langai gali aprasoti iš vidaus.
Keleivių skyriaus oro kokybė
pablogės, dėl ko keleiviai gali
pasijusti mieguistai.
Šilto ir labai drėgno aplinkos oro
sąlygomis priekinis stiklas iš išorės
gali aprasoti, kai į jį nukreipiamas
šaltas oras. Jei priekinis stiklas
aprasoja iš išorės, įjunkite priekinio
stiklo valytuvus ir venkite naudoti oro
paskirstymo nustatymus J ir V .
Maksimalus aušinimas
Trumpam atidarykite langus, kad
greičiau išsisklaidytų karštas oras.
● Vėsinimas A/C įjungtas.
● Oro recirkuliavimo sistema 4
įjungta.
● Oro srovės paskirstymą
perjunkite į M.
● Nustatytos temperatūros valdymas iki šalčiausio lygio.
● Nustatykite didžiausią ventiliatoriaus greitį.
● Atidarykite visas ventiliacines angas.
Šildymas ir aprasojimo
pašalinimas nuo langų
● Nustatytos temperatūros valdymas iki šilčiausio lygio.
● Nustatykite didžiausią ventiliatoriaus greitį.
● Oro srovės paskirstymą perjunkite į V.
● Įjunkite vėsinimą A/C.
● Įjunkite galinio lango šildymą Ü.
● Jei reikia, atidarykite šonines vėdinimo angas ir nukreipkite jas
link durų langų.
● Jei norite, kad tuo pačiu metu būtų šildomos ir kojos, oro srovės
paskirstymą perjunkite į J.
Šildomas užpakalinis langas 3 46.Elektroninė klimato
kontrolės sistema
Valdikliai, skirti: ● orui paskirstyti
● temperatūra
● ventiliatoriaus apsukoms
AUTO:automatiniam režimuiÊ:šildymas ir aprasojimo
pašalinimasÜ:šildomas galinis langasA/C OFF:oro kondicionavimo
išjungimasu:rankinė oro recirkuliacija
Šildomas galinis langas Ü 3 46.
Page 125 of 247

Klimato kontrolė123Šildomos sėdynės 3 51.
Iš anksto nustatyta temperatūra yra
reguliuojama automatiškai.
Automatiniu režimu ventiliatoriaus
apsukos ir oro paskirstymo funkcija
automatiškai reguliuoja oro srautą.
Sistema gali būti sureguliuojama
rankiniu būdu paskirstant orą ir
valdant oro srautą.
Elektroninė klimato kontrolės sistema
veikia tik dirbant varikliui.
Automatinis režimas AUTO
Pagrindinis nustatymas didžiausiam
komfortui:
● Įjunkite ventiliatorių.
● Paspauskite AUTO:
ventiliatoriaus apsukos, oro
paskirstymas, aušinimas ir oro
recirkuliacija pradedami
reguliuoti automatiškai.
● Nustatykite pageidaujamą temperatūrą.
● Atidarykite visas ventiliacines angas.Kad išjungtumėte elektroninę klimato
kontrolės sistemą, išjunkite
ventiliatorių.
Iš anksto nustatytos
temperatūros pasirinkimas
Gali būti nustatoma norimos
temperatūros padėtis.
Jeigu nustatyta minimali temperatūra, klimato kontrolės sistema veikia
maksimalaus vėsinimo režimu.
Jeigu nustatyta minimali temperatūra,
klimato kontrolės sistema veikia
maksimalaus šildymo režimu.
Šildymas ir aprasojimo
pašalinimas nuo langų
● Paspauskite Ê; Suaktyvinus
mygtuke įsijungia šviesos
diodas.
● Temperatūra, oro paskirstymas ir
vėsinimas imami reguliuoti
automatiškai, o ventiliatorius pradeda suktis dideliu greičiu.
● Įjunkite galinio lango šildymą Ü
3 46.
Kaip grįžti į automatinį režimą:
nuspauskite Ê arba AUTO .Pastaba
Jei Ê paspaudžiamas, kai veikia
variklis, funkcijos "Autostop"
veikimas pristabdomas, kol
mygtukas Ê paspaudžiamas
pakartotinai.
Jei mygtukas Ê paspaudžiamas, kai
variklis sustabdytas su funkcija "Autostop", variklis automatiškai
užvedamas iš naujo.
Išjungimo-užvedimo sistema 3 142.
Rankiniai nustatymai
Automatinis režimas išaktyvinamas
rankiniu būdu pakeitus bet kurią iš šių
nuostatų:
Ventiliatoriaus greitis Z
Nustatykite oro srautą rankiniu būdu, įjungdami norimas ventiliatoriaus
apsukas.
Jeigu ventiliatorius išjungiamas, oro
kondicionavimo sistema taip pat
išsijungia.
Page 126 of 247

124Klimato kontrolėOro paskirstymas M
Paspauskite pageidaujamos
nuostatos mygtuką. Suaktyvinus
funkciją, mygtuke įsijungia šviesos
diodas.R:priekiniam stiklui ir priekinių durų langamsM:į galvos zonąS:į kojas
Nuostatų derinius galima parinkti
paspaudžiant du mygtukus, kad
šviestų jų abiejų šviesos diodai.
Kaip grąžinti automatinį režimą:
Nuspauskite AUTO mygtuką.
Aušinimas A/C Oro kondicionavimo sistema aušina ir
sausina orą, kai lauko temperatūra
viršija nurodytą lygį. Todėl gali
susidaryti kondensatas ir lašėti iš po
automobilio.
Pastaba
Suaktyvinus režimą ECO, pradeda
silpniau veikti oro kondicionierius
3 136.
Jei nereikia nei vėsinimo, nei
džiovinimo, paspauskite A/C OFF,
kad išjungtumėte vėsinimo sistemą
(taip taupomi degalai). Mygtuke
įsijungia šviesos diodas.
Kaip grąžinti automatinį režimą:
Nuspauskite AUTO mygtuką.
Oro recirkuliavimo režimas u
Rankinis oro recirkuliacijos režimas
suaktyvinamas arba išaktyvinamas
spaudžiant u. Suaktyvinus funkciją,
mygtuke įsijungia šviesos diodas.9 Perspėjimas
Oro recirkuliavimo režimu gaivaus
oro kaita yra sumažinta. Veikiant
be vėsinimo oro drėgmė padidėja, todėl langai gali aprasoti iš vidaus.
Keleivių skyriaus oro kokybė
pablogės, dėl ko keleiviai gali
pasijusti mieguistai.
Kaip grąžinti automatinį režimą:
Nuspauskite AUTO mygtuką.
Šildymo sistema gale
Galinio keleivių skyriaus šildymo
ventiliatoriaus padeda nukreipti oro srautą į keleivių skyrių gale per
galines ventiliacines angas.
Page 127 of 247
Klimato kontrolė125
Oro srauto stiprumas nustatomas
ventiliatoriumi. Oro temperatūra
valdoma naudojantis temperatūros
valdikliu prietaisų skyde.
Norėdami valdyti šildymo
ventiliatorių, paspauskite - jam
aktyvinti. Šildymo ventiliatorius
aktyvinamas, kai nešviečia mygtuko ir ventiliatoriaus valdymo elemento
(lubose) šviesos diodai.
Nustatykite šildymo ventiliatorių y
siekdami reguliuoti šildomo oro kiekį,
pučiamą į salono galinę dalį.
Galinė oro kondicionieriaus sistema
Oro kondicionavimo sistema gale
įjungiama kartu su oro
kondicionavimo sistema keleivių
skyriuje priekyje.Oro kondicionavimo sistemos
gale ventiliatoriaus jungiklis
Oro kondicionavimo sistemos gale
ventiliatoriaus padeda nukreipti oro
srautą į keleivių skyrių gale per
galines ventiliacines angas. Oro
srauto stiprumas nustatomas
ventiliatoriumi.
Kaip paskirstyti vėsinamą ir
džiovinamą orą:
Paspauskite A/C OFF, kad
įjungtumėte oro kondicionavimo sistemą. Sistema veikia, kai nešviečia mygtuko šviesos diodas.
Page 128 of 247

126Klimato kontrolė
Paspauskite -, kad aktyvintumėte
galinį oro kondicionieriaus
ventiliatorių. Ventiliatorius
aktyvinamas, kai nešviečia mygtuko ir ventiliatoriaus valdymo elemento
(lubose) šviesos diodai.Nustatykite ventiliatorių < siekdami
reguliuoti vėsinamo oro kiekį,
pučiamą į salono galinę dalį.
Papildomas šildytuvas Aušinamojo skysčio šildytuvas
Nuo variklio nepriklausomas degalais maitinamas aušinimo skysčio
šildytuvas greitai pašildo variklio
aušinimo skystį ir leidžia šildyti
automobilio saloną neužvedus
variklio.
9 Perspėjimas
Nedirbkite sistema pildydami kuro
baką, kai greta yra dulkių ar degių garų, taip pat – uždaroje erdvėje
(pvz., garaže).
Prieš paleidžiant sistemą arba
programuojant ją pasileisti, reikia
perjungti transporto priemonės
klimato kontrolės sistemą, kad ji
šildytų automobilį ir skirstytų orą (į
V ) bei įjungtų ventiliatorių.
Kai nereikalinga, išjunkite.
Pasibaigus užprogramuotam laikui
šildymas automatiškai išsijungia.
Šildymas nustos veikti ir tada, jei
automobilyje liko per mažai degalų.
Veikimo metu yra naudojama
automobilio akumuliatoriaus energija.
Todėl važiavimo trukmė turėtų prilygti šildymo trukmei. Jei važiuojate
trumpais atstumais, reguliariai
tikrinkite automobilio akumuliatorių ir
prireikus jį įkraukite.
Kad užtikrintumėte veiksmingą
veikimą, vieną kartą per mėnesį
trumpam įjunkite pagalbinį šildytuvą.
