2018 OPEL VIVARO B instrument panel

Portaobjetos77PortaobjetosCompartimentos portaobjetos.....77
Portaobjetos en el tablero de instrumentos ............................. 77
Guantera ................................... 78
Portavasos ................................ 79
Portaobjetos delantero ..............79
Portaobjetos del panel de la puerta ....................................... 80
Portaobjetos bajo el asiento ......80
Portaobjetos sobre la cabina .....82
Compartimento de carga .............82
Cubierta del compartimento de carga ........................................ 83
Argollas ..................................... 83
Red de seguridad ......................84
Rejilla del compartimento de carga ........................................ 85
Triángulo de advertencia ...........86
Botiquín ..................................... 86
Sistema portaequipajes de te‐ cho ............................................... 86
Portaequipajes de techo ............86
Información sobre la carga ..........86Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o
afilados en los compartimentos
portaobjetos. En caso contrario, si
se abriera la tapa del comparti‐
mento portaobjetos por una
frenada fuerte, una maniobra
brusca del volante o un accidente, los ocupantes del vehículo
podrían sufrir lesiones por el
impacto de dichos objetos.
Portaobjetos en el tablero
de instrumentos
Hay compartimentos portaobjetos,
bolsillos y bandejas en el tablero de
instrumentos.
Puede haber un portamonedas en el
cuadro de instrumentos.
Puede haber un soporte para telé‐
fono en el cuadro de instrumentos.

Instrumentos y mandos105Programa electrónico deestabilidad
R parpadea o se enciende en amari‐
llo.
Se enciende brevemente al conectar
el encendido.
Si parpadea durante la marcha Intervención activa del sistema.
Puede reducirse la potencia del
motor y el vehículo puede frenarse un
poco automáticamente.
Si se enciende durante la marcha
El sistema no está disponible.
Aparece también el mensaje corres‐
pondiente en el centro de información
del conductor 3 108.
ESP® Plus
3 161.
Sistema de control de tracción
3 160.
Programa electrónico de estabilidad desactivado(OFF)
Ø se enciende en verde.Si ha desactivado el EPS® Plus
mediante Ø del panel de instrumen‐
tos, se iluminará el testigo de control
Ø y aparecerá el correspondiente
mensaje en el Centro de información
del conductor 3 108.
ESP® Plus
3 161.
Sistema de control de tracción 3 160.
Temperatura del
refrigerante del motor
W se ilumina azul o rojo.
Se ilumina en rojo brevemente al
conectar el encendido, después,
cambia a azul.
Se enciende en rojo con el motor
en marcha
Detenga el vehículo y pare el motor.Atención
La temperatura del refrigerante es demasiado alta.
Compruebe el nivel de refrigerante
3 181.
Si el nivel del refrigerante es sufi‐
ciente, recurra a un taller.
El testigo de control debe ser azul
antes de continuar con la conducción.
Precalentamiento
! se enciende en amarillo.
El precalentamiento está activado.
Se activa sólo si la temperatura exte‐
rior es baja.
AdBlue
Y se enciende en amarillo.
El nivel de AdBlue es bajo. Rellene
AdBlue lo antes posible, para evitar
que se impida arrancar el motor.
Se ilumina junto con el testigo de
control F para indicar un fallo del
sistema o como advertencia de que
no se puede arrancar el motor
después de una determinada distan‐
cia. Recurra inmediatamente a la
ayuda de un taller.

Cuidado del vehículo181Refrigerante del motor
El refrigerante ofrece protección anti‐ congelante hasta unos -28 °C.Atención
Sólo debe utilizarse anticonge‐
lante homologado.
Nivel de refrigerante
Atención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.
Con el sistema de refrigeración frío,
el nivel del refrigerante debería estar
justo por encima de la marca MINI.
Rellene si el nivel es bajo.9 Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el
sistema se despresurice lenta‐
mente.
Rellene con anticongelante. Si no hay anticongelante disponible, utilice
agua potable limpia o agua destilada. Coloque el tapón y apriételo firme‐
mente. Haga comprobar la concen‐
tración de anticongelante y subsanar
la causa de la pérdida de refrigerante
en un taller.
Si la cantidad requerida de refrige‐
rante es importante, será necesario
purgar el aire del sistema de refrige‐
ración. Recurra a la ayuda de un
taller.
Si la temperatura del refrigerante es
demasiado alta, el testigo de control
W 3 105 se enciende en rojo en el
cuadro de instrumentos junto con C
3 104. Si el nivel del refrigerante es
suficiente, recurra a un taller.
Líquido de la direcciónasistidaAtención
Incluso una mínima cantidad de
contaminación puede causar
daños en el sistema de dirección
e impedir su correcto funciona‐
miento. No permita que la sucie‐
dad entre en contacto con el lado
del líquido del tapón del depósito
ni que entre en el depósito.
El depósito de líquido de la dirección
asistida se encuentra debajo del paso de la rueda delantera izquierda,
detrás de un panel de recubrimiento.
Normalmente, no es necesario verifi‐car el nivel de líquido. Si durante la
dirección se oye algún ruido inusual o si la dirección asistida reacciona de
manera sospechosa, acuda a un
taller.

Cuidado del vehículo193Luz del compartimento de carga
1. Suelte el conjunto de la lente delas pinzas con ayuda de un
destornillador de punta plana.
2. Desmonte la tapa trasera del grupo óptico.
3. Cambie la bombilla.
4. Monte la tapa trasera y el grupo óptico.
Luz de la guantera
1. Desmonte el conjunto de la lente con un destornillador de punta
plana.
2. Cambie la bombilla.
3. Monte el conjunto de la lente.
Iluminación del tablero de instrumentos
Haga cambiar las bombillas en un
taller.
Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el
vehículo:
● en el lado del conductor del tablero de instrumentos, detrás
del panel de revestimiento
● otra en el compartimento del motor, junto a la batería
Nota
El acceso a la caja de fusibles del
compartimento del motor debe reali‐
zarse únicamente en un taller.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Hay tipos diferentes de fusibles en el
vehículo.

Cuidado del vehículo195

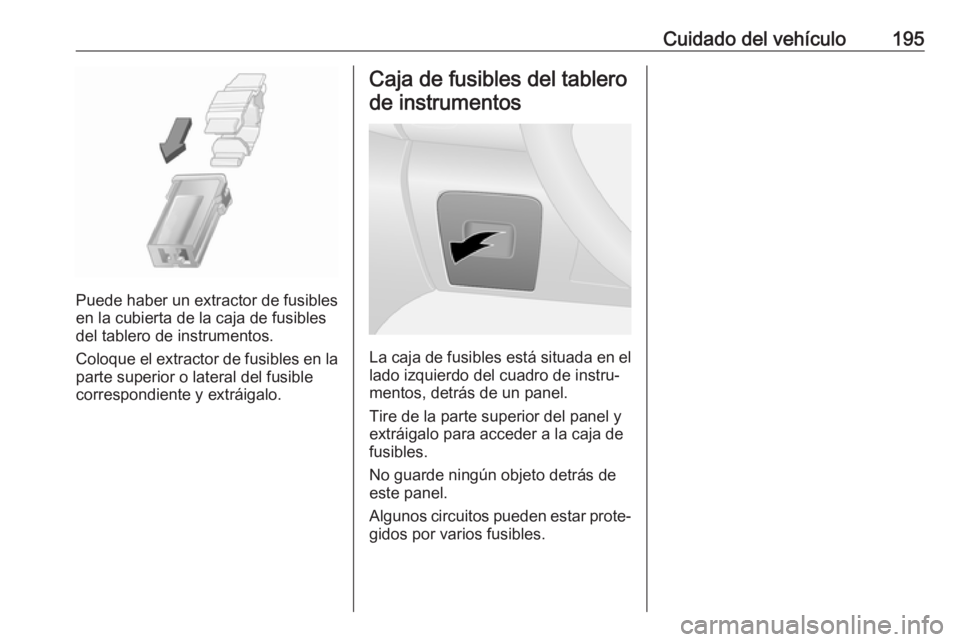

Puede haber un extractor de fusibles
en la cubierta de la caja de fusibles
del tablero de instrumentos.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible
correspondiente y extráigalo.
Caja de fusibles del tablero
de instrumentos
La caja de fusibles está situada en el lado izquierdo del cuadro de instru‐
mentos, detrás de un panel.
Tire de la parte superior del panel y
extráigalo para acceder a la caja de
fusibles.
No guarde ningún objeto detrás de
este panel.
Algunos circuitos pueden estar prote‐
gidos por varios fusibles.
