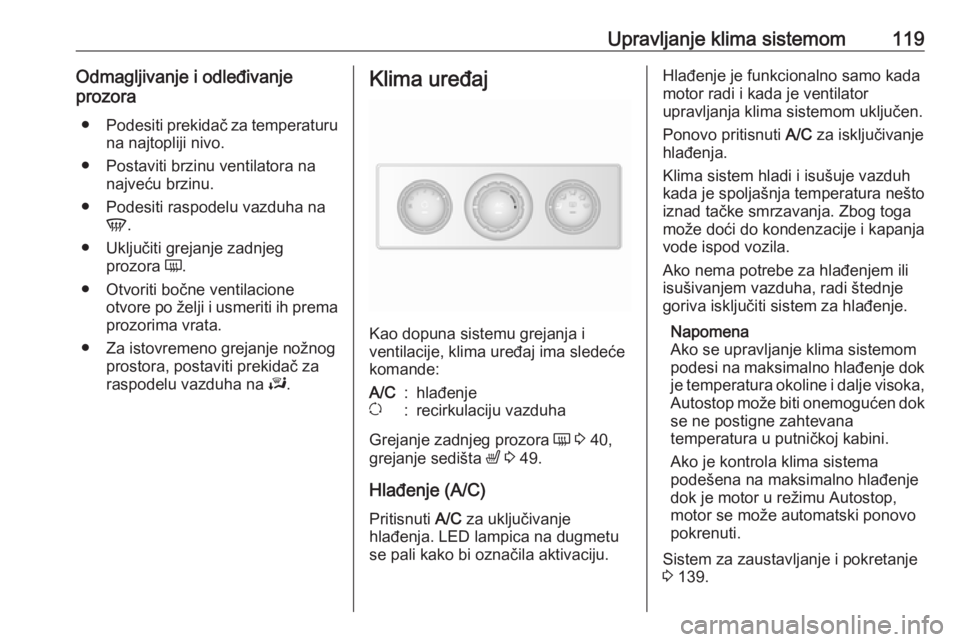

Upravljanje klima sistemom119Odmagljivanje i odleđivanje
prozora
● Podesiti prekidač za temperaturu
na najtopliji nivo.
● Postaviti brzinu ventilatora na najveću brzinu.
● Podesiti raspodelu vazduha na V.
● Uključiti grejanje zadnjeg prozora Ü.
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
● Za istovremeno grejanje nožnog prostora, postaviti prekidač za
raspodelu vazduha na J.Klima uređaj
Kao dopuna sistemu grejanja i
ventilacije, klima uređaj ima sledeće
komande:
A/C:hlađenjeu:recirkulaciju vazduha
Grejanje zadnjeg prozora Ü 3 40,
grejanje sedišta ß 3 49.
Hlađenje (A/C)
Pritisnuti A/C za uključivanje
hlađenja. LED lampica na dugmetu se pali kako bi označila aktivaciju.
Hlađenje je funkcionalno samo kada
motor radi i kada je ventilator
upravljanja klima sistemom uključen.
Ponovo pritisnuti A/C za isključivanje
hlađenja.
Klima sistem hladi i isušuje vazduh
kada je spoljašnja temperatura nešto
iznad tačke smrzavanja. Zbog toga
može doći do kondenzacije i kapanja
vode ispod vozila.
Ako nema potrebe za hlađenjem ili
isušivanjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Napomena
Ako se upravljanje klima sistemom
podesi na maksimalno hlađenje dok
je temperatura okoline i dalje visoka, Autostop može biti onemogućen dokse ne postigne zahtevana
temperatura u putničkoj kabini.
Ako je kontrola klima sistema
podešena na maksimalno hlađenje
dok je motor u režimu Autostop, motor se može automatski ponovo
pokrenuti.
Sistem za zaustavljanje i pokretanje
3 139.

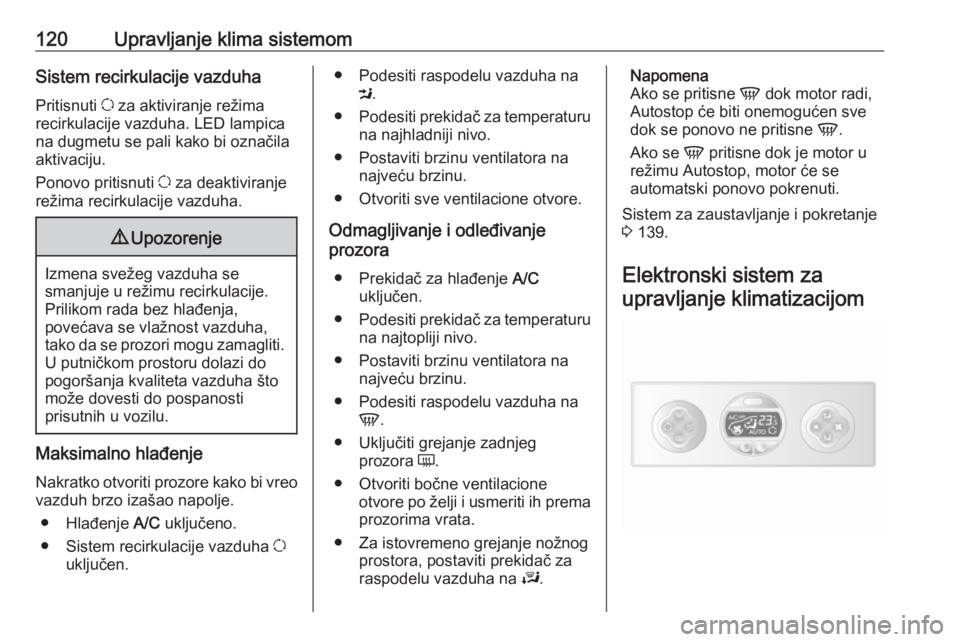

120Upravljanje klima sistemomSistem recirkulacije vazduha
Pritisnuti u za aktiviranje režima
recirkulacije vazduha. LED lampica
na dugmetu se pali kako bi označila
aktivaciju.
Ponovo pritisnuti u za deaktiviranje
režima recirkulacije vazduha.9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti. U putničkom prostoru dolazi do
pogoršanja kvaliteta vazduha što
može dovesti do pospanosti
prisutnih u vozilu.
Maksimalno hlađenje
Nakratko otvoriti prozore kako bi vreo
vazduh brzo izašao napolje.
● Hlađenje A/C uključeno.
● Sistem recirkulacije vazduha u
uključen.
● Podesiti raspodelu vazduha na M.
● Podesiti prekidač za temperaturu
na najhladniji nivo.
● Postaviti brzinu ventilatora na najveću brzinu.
● Otvoriti sve ventilacione otvore.
Odmagljivanje i odleđivanje
prozora
● Prekidač za hlađenje A/C
uključen.
● Podesiti prekidač za temperaturu
na najtopliji nivo.
● Postaviti brzinu ventilatora na najveću brzinu.
● Podesiti raspodelu vazduha na V.
● Uključiti grejanje zadnjeg prozora Ü.
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
● Za istovremeno grejanje nožnog prostora, postaviti prekidač za
raspodelu vazduha na J.Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 139.
Elektronski sistem za
upravljanje klimatizacijom

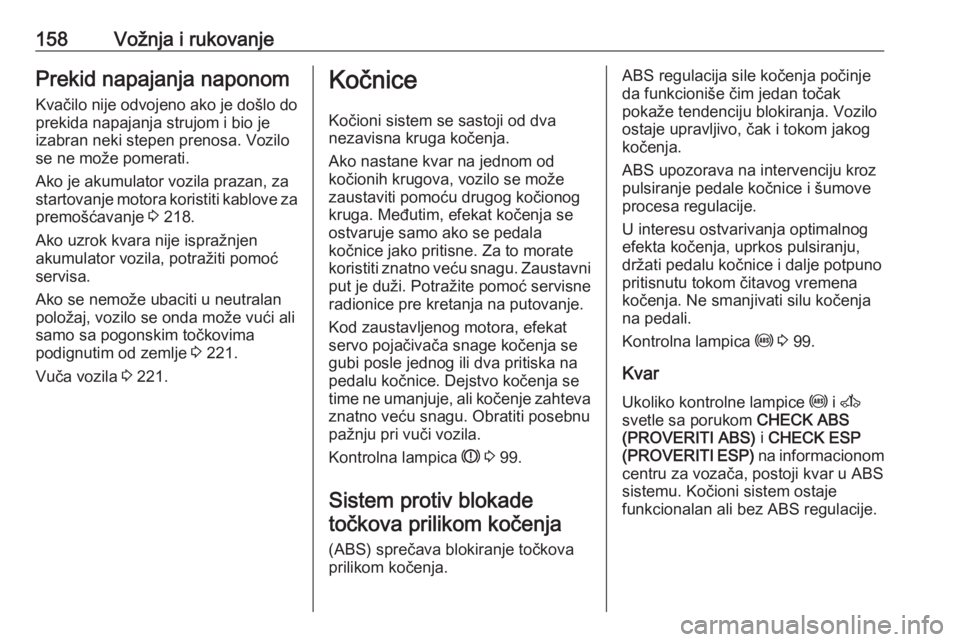

158Vožnja i rukovanjePrekid napajanja naponom
Kvačilo nije odvojeno ako je došlo do prekida napajanja strujom i bio je
izabran neki stepen prenosa. Vozilo
se ne može pomerati.
Ako je akumulator vozila prazan, za
startovanje motora koristiti kablove za
premošćavanje 3 218.
Ako uzrok kvara nije ispražnjen
akumulator vozila, potražiti pomoć
servisa.
Ako se nemože ubaciti u neutralan
položaj, vozilo se onda može vući ali
samo sa pogonskim točkovima
podignutim od zemlje 3 221.
Vuča vozila 3 221.Kočnice
Kočioni sistem se sastoji od dva
nezavisna kruga kočenja.
Ako nastane kvar na jednom od
kočionih krugova, vozilo se može
zaustaviti pomoću drugog kočionog
kruga. Međutim, efekat kočenja se ostvaruje samo ako se pedala
kočnice jako pritisne. Za to morate
koristiti znatno veću snagu. Zaustavni
put je duži. Potražite pomoć servisne
radionice pre kretanja na putovanje.
Kod zaustavljenog motora, efekat
servo pojačivača snage kočenja se
gubi posle jednog ili dva pritiska na pedalu kočnice. Dejstvo kočenja se
time ne umanjuje, ali kočenje zahteva znatno veću snagu. Obratiti posebnu
pažnju pri vuči vozila.
Kontrolna lampica R 3 99.
Sistem protiv blokade točkova prilikom kočenja
(ABS) sprečava blokiranje točkova
prilikom kočenja.ABS regulacija sile kočenja počinje
da funkcioniše čim jedan točak
pokaže tendenciju blokiranja. Vozilo
ostaje upravljivo, čak i tokom jakog
kočenja.
ABS upozorava na intervenciju kroz
pulsiranje pedale kočnice i šumove
procesa regulacije.
U interesu ostvarivanja optimalnog
efekta kočenja, uprkos pulsiranju,
držati pedalu kočnice i dalje potpuno
pritisnutu tokom čitavog vremena
kočenja. Ne smanjivati silu kočenja
na pedali.
Kontrolna lampica u 3 99.
Kvar
Ukoliko kontrolne lampice u i A
svetle sa porukom CHECK ABS
(PROVERITI ABS) i CHECK ESP
(PROVERITI ESP) na informacionom
centru za vozača, postoji kvar u ABS
sistemu. Kočioni sistem ostaje
funkcionalan ali bez ABS regulacije.

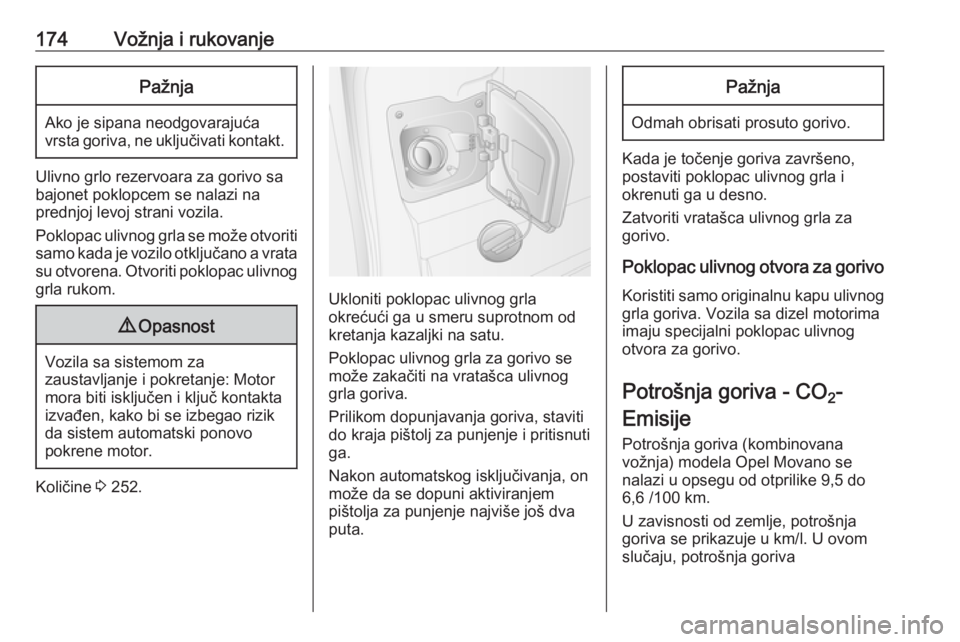

174Vožnja i rukovanjePažnja
Ako je sipana neodgovarajućavrsta goriva, ne uključivati kontakt.
Ulivno grlo rezervoara za gorivo sa
bajonet poklopcem se nalazi na
prednjoj levoj strani vozila.
Poklopac ulivnog grla se može otvoriti
samo kada je vozilo otključano a vrata
su otvorena. Otvoriti poklopac ulivnog
grla rukom.
9 Opasnost
Vozila sa sistemom za
zaustavljanje i pokretanje: Motor
mora biti isključen i ključ kontakta
izvađen, kako bi se izbegao rizik
da sistem automatski ponovo
pokrene motor.
Količine 3 252.
Ukloniti poklopac ulivnog grla
okrećući ga u smeru suprotnom od
kretanja kazaljki na satu.
Poklopac ulivnog grla za gorivo se može zakačiti na vratašca ulivnog
grla goriva.
Prilikom dopunjavanja goriva, staviti
do kraja pištolj za punjenje i pritisnuti
ga.
Nakon automatskog isključivanja, on
može da se dopuni aktiviranjem
pištolja za punjenje najviše još dva
puta.
Pažnja
Odmah obrisati prosuto gorivo.
Kada je točenje goriva završeno,
postaviti poklopac ulivnog grla i
okrenuti ga u desno.
Zatvoriti vratašca ulivnog grla za
gorivo.
Poklopac ulivnog otvora za gorivo Koristiti samo originalnu kapu ulivnog
grla goriva. Vozila sa dizel motorima
imaju specijalni poklopac ulivnog
otvora za gorivo.
Potrošnja goriva - CO 2-
Emisije Potrošnja goriva (kombinovana
vožnja) modela Opel Movano se
nalazi u opsegu od otprilike 9,5 do
6,6 /100 km.
U zavisnosti od zemlje, potrošnja
goriva se prikazuje u km/l. U ovom
slučaju, potrošnja goriva

Nega vozila205Zimski pneumatici
Zimski pneumatici ispod 7 °C nude veću bezbednost pri vožnji, te ih zato
treba staviti na sve točkove.
Shodno zakonskim regulativama
određene države, nalepiti nalepnicu
sa maksimalnom dozvoljenom
brzinom u vidokrugu vozača.
Označavanje pneumatika
Npr. 215/65 R 16 C 109 R215:širina pneumatika, mm65:odnos preseka (visina sa
širinom pneumatika), %R:tip pneumatika: RadijalniRF:tip: RunFlat16:prečnik naplatka u colovimaC:teretna ili poslovna upotreba88:oznaka nosivosti, npr. 109
odgovara oko 1030 kgR:slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu vozila.
Maksimalna brzina se postiže pri
osnovnoj težini vozila sa vozačem
(75 kg) plus 125 kg opterećenja.
Dodatna oprema može da smanji
maksimalnu brzinu vozila.
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
okretanja uvek montirati tako, da se
pravac okretanja poklapa sa pravcem
kretanja vozila. Smer okretanja je
naznačen simbolom (npr. strelicom)
na bočnom zidu pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti na rezervni točak. To
takođe važi i za vozila sa sistemom
nadzora pritiska pneumatika.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru
vrata vozača prikazuje originalne
pneumatike i odgovarajuće pritiske u
pneumaticima. Uvek naduvajte
pneumatike do pritisaka koji su
prikazani na nalepnici.
Pritisci pneumatika 3 253.
Podaci pritisaka pneumatika su dati
za hladne pneumatike. To važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Odredite identifikacioni kod motora. Podaci motora 3 234.
2. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima prikazuju sve moguće kombinacije
pneumatika 3 253.

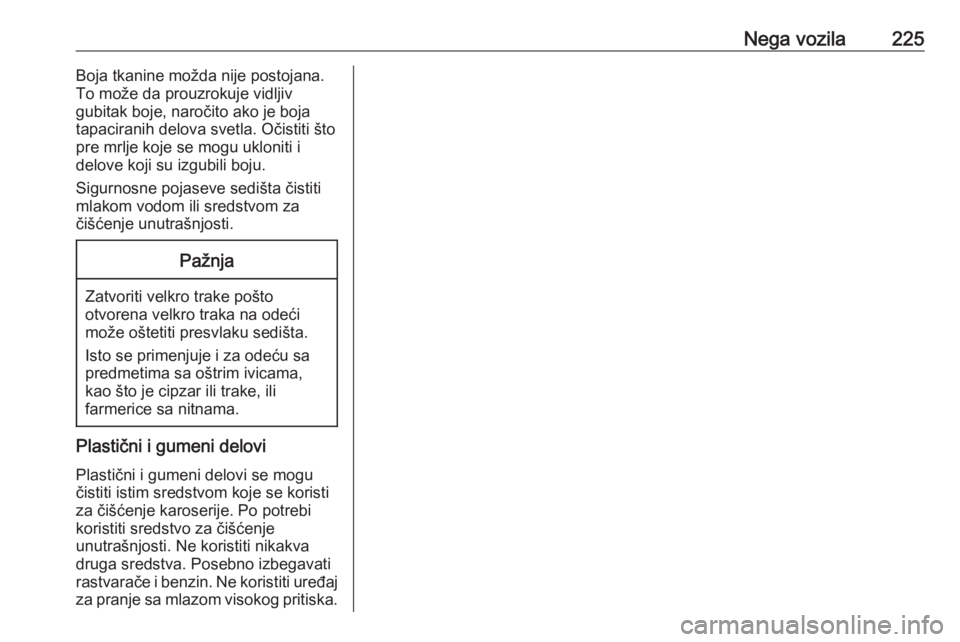

Nega vozila225Boja tkanine možda nije postojana.
To može da prouzrokuje vidljiv
gubitak boje, naročito ako je boja
tapaciranih delova svetla. Očistiti što
pre mrlje koje se mogu ukloniti i
delove koji su izgubili boju.
Sigurnosne pojaseve sedišta čistiti
mlakom vodom ili sredstvom za
čišćenje unutrašnjosti.Pažnja
Zatvoriti velkro trake pošto
otvorena velkro traka na odeći
može oštetiti presvlaku sedišta.
Isto se primenjuje i za odeću sa
predmetima sa oštrim ivicama,
kao što je cipzar ili trake, ili
farmerice sa nitnama.
Plastični i gumeni delovi
Plastični i gumeni delovi se mogu
čistiti istim sredstvom koje se koristi
za čišćenje karoserije. Po potrebi
koristiti sredstvo za čišćenje
unutrašnjosti. Ne koristiti nikakva
druga sredstva. Posebno izbegavati
rastvarače i benzin. Ne koristiti uređaj za pranje sa mlazom visokog pritiska.

264Komplet za popravkupneumatika ............................. 210
Komplet za prvu pomoć ...............80
Kontrolna lampice kvara ..............98
Kontrolne lampice .........................94
Konveksni oblik ............................ 35 Konzola iznad glave ....................74
Kopčanje u viši stepen prenosa ...99
Korišćenje ovog uputstva ..............3
Kratak pregled instrument table ..10
Krov .............................................. 40
Staklena ploča .......................... 40
Krovni nosač ................................ 81
Kuka poklopca glavčine ..............203
Kuke za kaput ............................... 73
Kukice za vezivanje prtljaga ........75
Kutija sa osiguračima .........200, 201
Kutija sa osiguračima na instrument tabli .......................200
Kutija sa osiguračima u motornom prostoru .................200
Kutija sa osiguračima u prtljažniku ............................... 201
Kvar ........................................... 157
L
Lampice upozorenja .....................90
Lanci za sneg ............................ 209M
Mehaničko upravljanje prozorima 38
Menjač ......................................... 16
Menjanje pneumatika .................213
Menjanje veličine pneumatika i točkova ................................... 209
Mesta za postavljanje bezbednosnog sedišta za decu 65
Mirovanje vozila .......................... 186
Motorno ulje .......182, 228, 233, 252
Mreža prostora za odlaganje ..73, 74
N Nadzor nivoa motornog ulja .........92
Nalepnica vazdušnog jastuka .......56
Nasadni ključ za točak ................203
Nasloni za glavu ..........................42
Naslon za ruku ............................. 49
Nega spoljašnjosti ......................222
Nivo ulja ........................................ 92
Nizak nivo goriva .......................101
O
Ocena uštede goriva (ecoScoring) ............................ 106
Odmagljivanje i odleđivanje ..........15
Odzračivanje sistema dizel goriva ..................................... 188
Ograničavač brzine....................... 90
Okretna polica .............................. 73
Opasnost, Upozorenje i Pažnja .....4Oprema i modifikacija vozila ......180
Oprema za vuču ........................176
Opšte informacije ....................... 175
Opterećenje krova ........................81
Osigurači ................................... 198
Osvetljavanje kabine .........114, 197
Osvetljavanje prtljažnika .............115
Osvetljenje .................................. 109
Osvetljenje instrument table ......198
Osvetljenje krivine ..............112, 192
Otključavanje vozila .......................6
Otvorena vrata ........................... 102
Označavanje pneumatika ..........205
Oznaka motora ........................... 232
P Parkiranje ............................ 18, 142
Parkirna kočnica ........................159
Pedale ........................................ 136
Pepeljare ..................................... 89
Pneumatici ................................. 204
Početne informacije o vožnji ...........6
Podaci motora ........................... 234
Podaci vozila .............................. 233
Podesivi ventilacioni otvori ........132
Podešavanje dometa snopa prednjih svetla ........................ 112
Podešavanje naslona za glavu ......8
Podešavanje retrovizora ................8
Podešavanje sedišta ...............7, 45

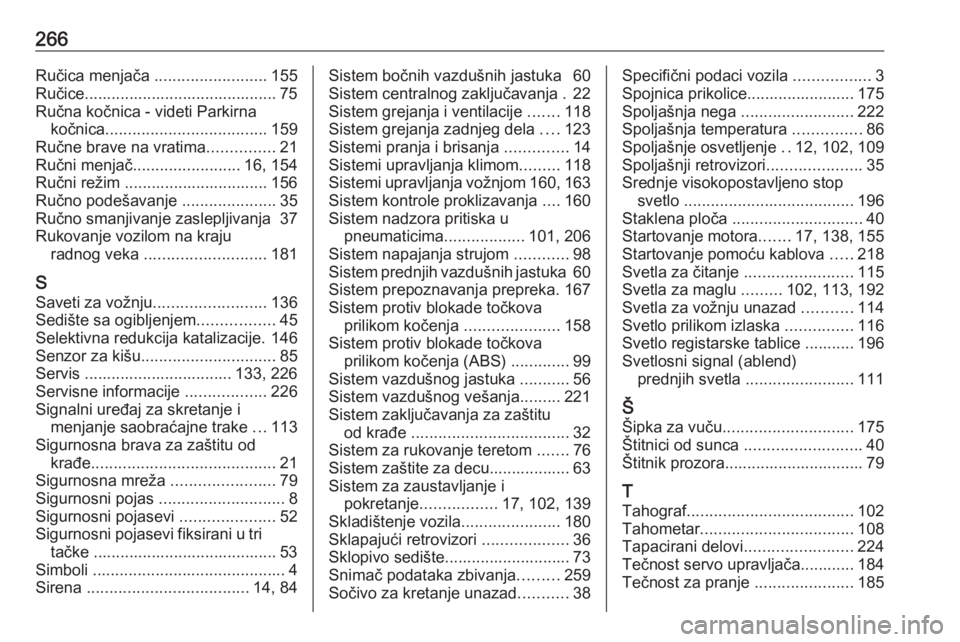

266Ručica menjača .........................155
Ručice........................................... 75
Ručna kočnica - videti Parkirna kočnica .................................... 159
Ručne brave na vratima ...............21
Ručni menjač ........................ 16, 154
Ručni režim ................................ 156
Ručno podešavanje .....................35
Ručno smanjivanje zaslepljivanja 37
Rukovanje vozilom na kraju radnog veka ........................... 181
S Saveti za vožnju ......................... 136
Sedište sa ogibljenjem .................45
Selektivna redukcija katalizacije. 146 Senzor za kišu .............................. 85
Servis ................................. 133, 226
Servisne informacije ..................226
Signalni uređaj za skretanje i menjanje saobraćajne trake ...113
Sigurnosna brava za zaštitu od krađe ......................................... 21
Sigurnosna mreža .......................79
Sigurnosni pojas ............................ 8
Sigurnosni pojasevi .....................52
Sigurnosni pojasevi fiksirani u tri tačke ......................................... 53
Simboli ........................................... 4
Sirena .................................... 14, 84Sistem bočnih vazdušnih jastuka 60
Sistem centralnog zaključavanja . 22
Sistem grejanja i ventilacije .......118
Sistem grejanja zadnjeg dela ....123
Sistemi pranja i brisanja ..............14
Sistemi upravljanja klimom .........118
Sistemi upravljanja vožnjom 160, 163
Sistem kontrole proklizavanja ....160
Sistem nadzora pritiska u pneumaticima ..................101, 206
Sistem napajanja strujom ............98
Sistem prednjih vazdušnih jastuka 60
Sistem prepoznavanja prepreka. 167
Sistem protiv blokade točkova prilikom kočenja .....................158
Sistem protiv blokade točkova prilikom kočenja (ABS) .............99
Sistem vazdušnog jastuka ...........56
Sistem vazdušnog vešanja .........221
Sistem zaključavanja za zaštitu od krađe ................................... 32
Sistem za rukovanje teretom .......76
Sistem zaštite za decu.................. 63
Sistem za zaustavljanje i pokretanje ................. 17, 102, 139
Skladištenje vozila ......................180
Sklapajući retrovizori ...................36
Sklopivo sedište............................ 73
Snimač podataka zbivanja .........259
Sočivo za kretanje unazad ...........38Specifični podaci vozila .................3
Spojnica prikolice........................ 175 Spoljašnja nega .........................222
Spoljašnja temperatura ...............86
Spoljašnje osvetljenje ..12, 102, 109
Spoljašnji retrovizori .....................35
Srednje visokopostavljeno stop svetlo ...................................... 196
Staklena ploča ............................. 40
Startovanje motora .......17, 138, 155
Startovanje pomoću kablova .....218
Svetla za čitanje ........................115
Svetla za maglu .........102, 113, 192
Svetla za vožnju unazad ...........114
Svetlo prilikom izlaska ...............116
Svetlo registarske tablice ........... 196
Svetlosni signal (ablend) prednjih svetla ........................ 111
Š Šipka za vuču ............................. 175
Štitnici od sunca .......................... 40
Štitnik prozora............................... 79
T
Tahograf ..................................... 102
Tahometar .................................. 108
Tapacirani delovi ........................224
Tečnost servo upravljača............ 184
Tečnost za pranje ......................185
