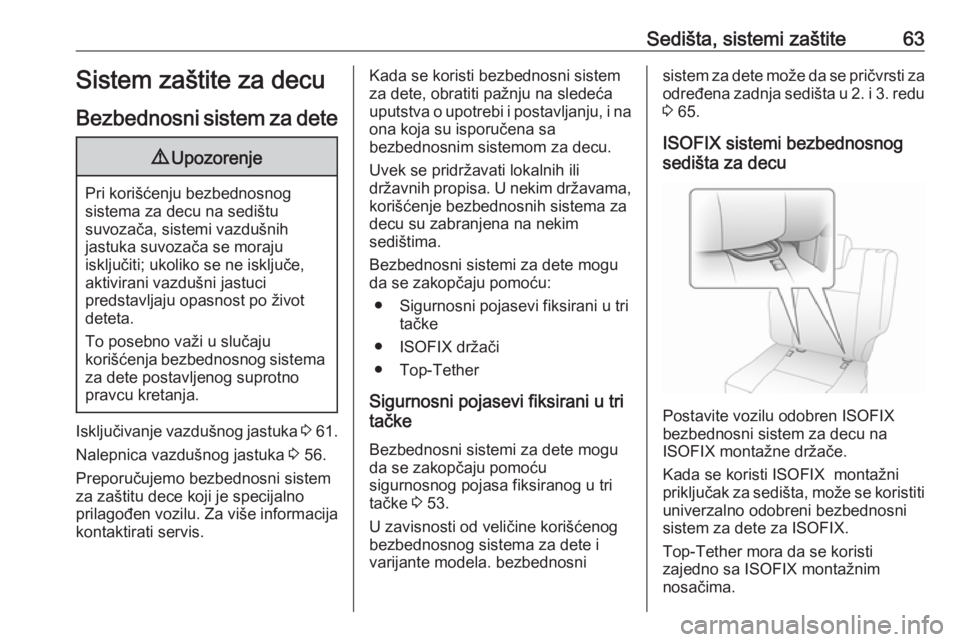

Sedišta, sistemi zaštite63Sistem zaštite za decu
Bezbednosni sistem za dete9 Upozorenje
Pri korišćenju bezbednosnog
sistema za decu na sedištu
suvozača, sistemi vazdušnih
jastuka suvozača se moraju
isključiti; ukoliko se ne isključe,
aktivirani vazdušni jastuci
predstavljaju opasnost po život
deteta.
To posebno važi u slučaju
korišćenja bezbednosnog sistema za dete postavljenog suprotno
pravcu kretanja.
Isključivanje vazdušnog jastuka 3 61.
Nalepnica vazdušnog jastuka 3 56.
Preporučujemo bezbednosni sistem
za zaštitu dece koji je specijalno
prilagođen vozilu. Za više informacija kontaktirati servis.
Kada se koristi bezbednosni sistem
za dete, obratiti pažnju na sledeća
uputstva o upotrebi i postavljanju, i na ona koja su isporučena sa
bezbednosnim sistemom za decu.
Uvek se pridržavati lokalnih ili
državnih propisa. U nekim državama, korišćenje bezbednosnih sistema za
decu su zabranjena na nekim
sedištima.
Bezbednosni sistemi za dete mogu
da se zakopčaju pomoću:
● Sigurnosni pojasevi fiksirani u tri tačke
● ISOFIX držači
● Top-Tether
Sigurnosni pojasevi fiksirani u tri
tačke
Bezbednosni sistemi za dete mogu
da se zakopčaju pomoću
sigurnosnog pojasa fiksiranog u tri tačke 3 53.
U zavisnosti od veličine korišćenog
bezbednosnog sistema za dete i
varijante modela. bezbednosnisistem za dete može da se pričvrsti za određena zadnja sedišta u 2. i 3. redu3 65.
ISOFIX sistemi bezbednosnog
sedišta za decu
Postavite vozilu odobren ISOFIX
bezbednosni sistem za decu na
ISOFIX montažne držače.
Kada se koristi ISOFIX montažni
priključak za sedišta, može se koristiti
univerzalno odobreni bezbednosni
sistem za dete za ISOFIX.
Top-Tether mora da se koristi
zajedno sa ISOFIX montažnim
nosačima.

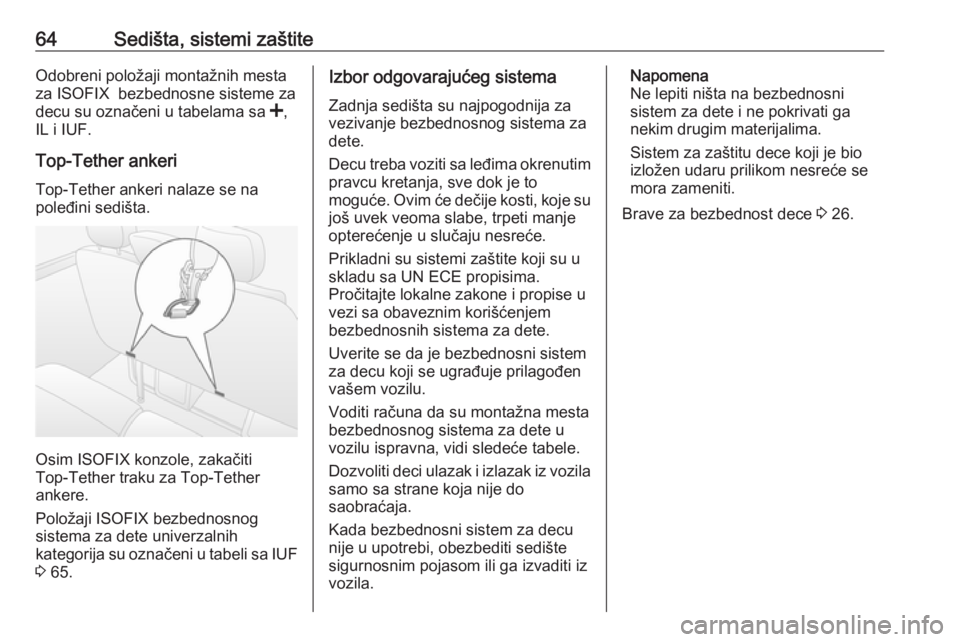

64Sedišta, sistemi zaštiteOdobreni položaji montažnih mestaza ISOFIX bezbednosne sisteme za
decu su označeni u tabelama sa <,
IL i IUF.
Top-Tether ankeri
Top-Tether ankeri nalaze se na
poleđini sedišta.
Osim ISOFIX konzole, zakačiti
Top-Tether traku za Top-Tether
ankere.
Položaji ISOFIX bezbednosnog
sistema za dete univerzalnih
kategorija su označeni u tabeli sa IUF
3 65.
Izbor odgovarajućeg sistema
Zadnja sedišta su najpogodnija za
vezivanje bezbednosnog sistema za
dete.
Decu treba voziti sa leđima okrenutim pravcu kretanja, sve dok je to
moguće. Ovim će dečije kosti, koje su
još uvek veoma slabe, trpeti manje
opterećenje u slučaju nesreće.
Prikladni su sistemi zaštite koji su u
skladu sa UN ECE propisima.
Pročitajte lokalne zakone i propise u
vezi sa obaveznim korišćenjem
bezbednosnih sistema za dete.
Uverite se da je bezbednosni sistem
za decu koji se ugrađuje prilagođen
vašem vozilu.
Voditi računa da su montažna mesta bezbednosnog sistema za dete u
vozilu ispravna, vidi sledeće tabele.
Dozvoliti deci ulazak i izlazak iz vozila samo sa strane koja nije do
saobraćaja.
Kada bezbednosni sistem za decu nije u upotrebi, obezbediti sedište
sigurnosnim pojasom ili ga izvaditi iz
vozila.Napomena
Ne lepiti ništa na bezbednosni
sistem za dete i ne pokrivati ga
nekim drugim materijalima.
Sistem za zaštitu dece koji je bio
izložen udaru prilikom nesreće se
mora zameniti.
Brave za bezbednost dece 3 26.

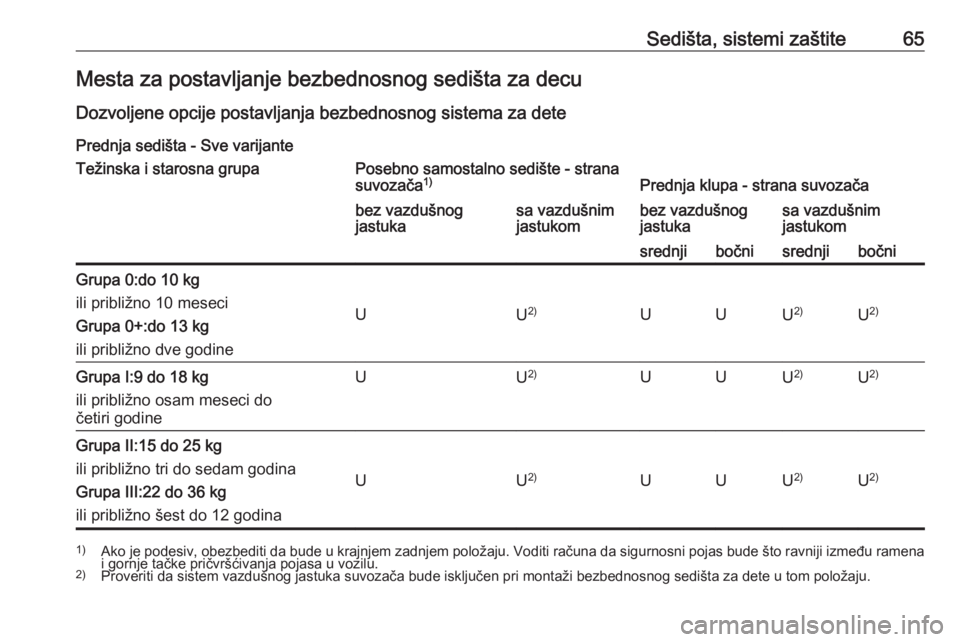

Sedišta, sistemi zaštite65Mesta za postavljanje bezbednosnog sedišta za decu
Dozvoljene opcije postavljanja bezbednosnog sistema za dete Prednja sedišta - Sve varijanteTežinska i starosna grupaPosebno samostalno sedište - strana
suvozača 1)Prednja klupa - strana suvozačabez vazdušnog
jastukasa vazdušnim
jastukombez vazdušnog
jastukasa vazdušnim
jastukomsrednjibočnisrednjibočniGrupa 0:do 10 kg
ili približno 10 meseci
Grupa 0+:do 13 kg
ili približno dve godine
UU 2)UUU2)U 2)
Grupa I:9 do 18 kg
ili približno osam meseci do
četiri godineUU 2)UUU 2)U2)Grupa II:15 do 25 kg
ili približno tri do sedam godina
Grupa III:22 do 36 kg
ili približno šest do 12 godina
UU 2)UUU2)U 2)
1)
Ako je podesiv, obezbediti da bude u krajnjem zadnjem položaju. Voditi računa da sigurnosni pojas bude što ravniji između ramena
i gornje tačke pričvršćivanja pojasa u vozilu.
2) Proveriti da sistem vazdušnog jastuka suvozača bude isključen pri montaži bezbednosnog sedišta za dete u tom položaju.

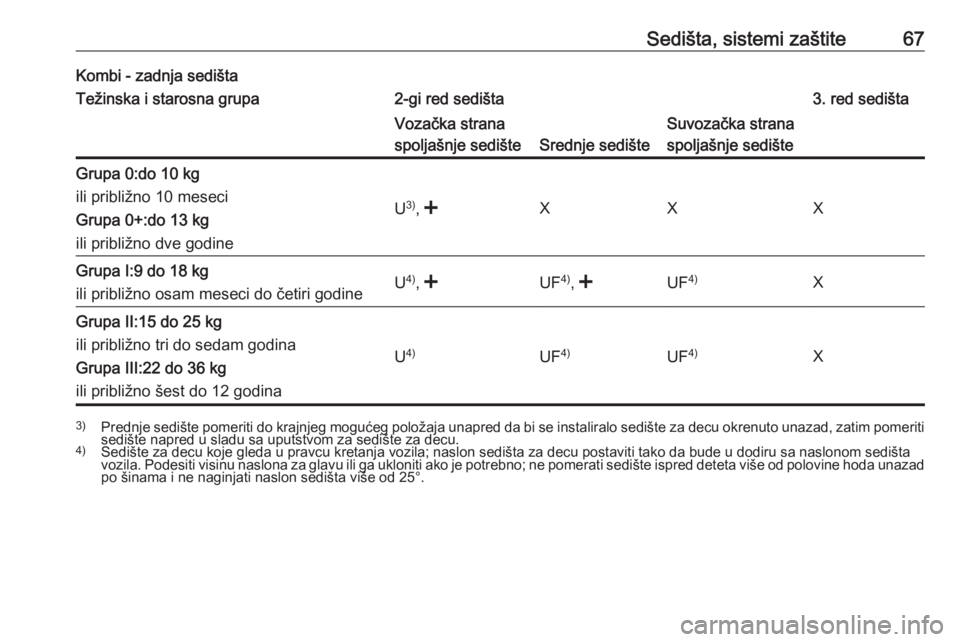

Sedišta, sistemi zaštite67Kombi - zadnja sedištaTežinska i starosna grupa2-gi red sedišta3. red sedištaVozačka strana
spoljašnje sedište
Srednje sedište
Suvozačka strana
spoljašnje sedišteGrupa 0:do 10 kg
ili približno 10 meseci
Grupa 0+:do 13 kg
ili približno dve godine
U 3)
, Grupa I:9 do 18 kg
ili približno osam meseci do četiri godineU 4)
, , ili približno tri do sedam godina
Grupa III:22 do 36 kg
ili približno šest do 12 godina
U 4)UF 4)UF4)X
3)
Prednje sedište pomeriti do krajnjeg mogućeg položaja unapred da bi se instaliralo sedište za decu okrenuto unazad, zatim pomeriti
sedište napred u sladu sa uputstvom za sedište za decu.
4) Sedište za decu koje gleda u pravcu kretanja vozila; naslon sedišta za decu postaviti tako da bude u dodiru sa naslonom sedišta
vozila. Podesiti visinu naslona za glavu ili ga ukloniti ako je potrebno; ne pomerati sedište ispred deteta više od polovine hoda unazad po šinama i ne naginjati naslon sedišta više od 25°.

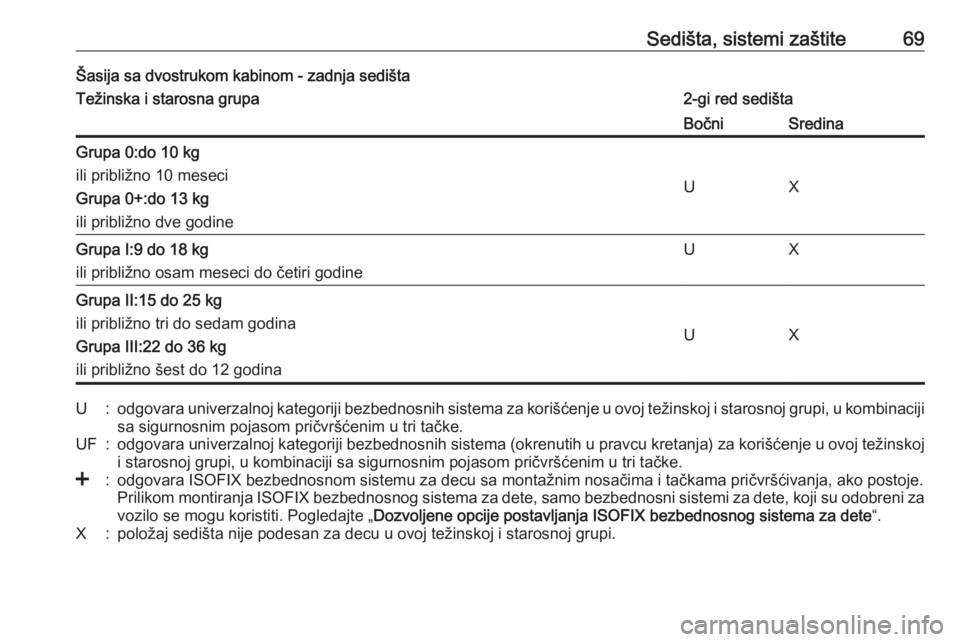

Sedišta, sistemi zaštite69Šasija sa dvostrukom kabinom - zadnja sedištaTežinska i starosna grupa2-gi red sedištaBočniSredinaGrupa 0:do 10 kg
ili približno 10 meseci
Grupa 0+:do 13 kg
ili približno dve godine
UX
Grupa I:9 do 18 kg
ili približno osam meseci do četiri godineUXGrupa II:15 do 25 kg
ili približno tri do sedam godina
Grupa III:22 do 36 kg
ili približno šest do 12 godina
UX
U:odgovara univerzalnoj kategoriji bezbednosnih sistema za korišćenje u ovoj težinskoj i starosnoj grupi, u kombinaciji
sa sigurnosnim pojasom pričvršćenim u tri tačke.UF:odgovara univerzalnoj kategoriji bezbednosnih sistema (okrenutih u pravcu kretanja) za korišćenje u ovoj težinskoj i starosnoj grupi, u kombinaciji sa sigurnosnim pojasom pričvršćenim u tri tačke.<:odgovara ISOFIX bezbednosnom sistemu za decu sa montažnim nosačima i tačkama pričvršćivanja, ako postoje.Prilikom montiranja ISOFIX bezbednosnog sistema za dete, samo bezbednosni sistemi za dete, koji su odobreni za
vozilo se mogu koristiti. Pogledajte „ Dozvoljene opcije postavljanja ISOFIX bezbednosnog sistema za dete “.X:položaj sedišta nije podesan za decu u ovoj težinskoj i starosnoj grupi.

70Sedišta, sistemi zaštiteDozvoljene opcije postavljanja ISOFIX bezbednosnog sistema za decu
KombiTežinske grupeKlasa
veličineVrste
priključkaPrednja
sedišta2-gi red sedišta3. red
sedištaVozačka
strana
spoljašnje
sedište
Srednje
sedište
Suvozačka
strana
spoljašnje
sedišteGrupa 0: do 10 kg
ili približno 10 meseciEISO/R1XILXXXGrupa 0+: do 13 kg
ili približno dve godineEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGrupa I: 9 do 18 kg
ili približno osam meseci do
četiri godineDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

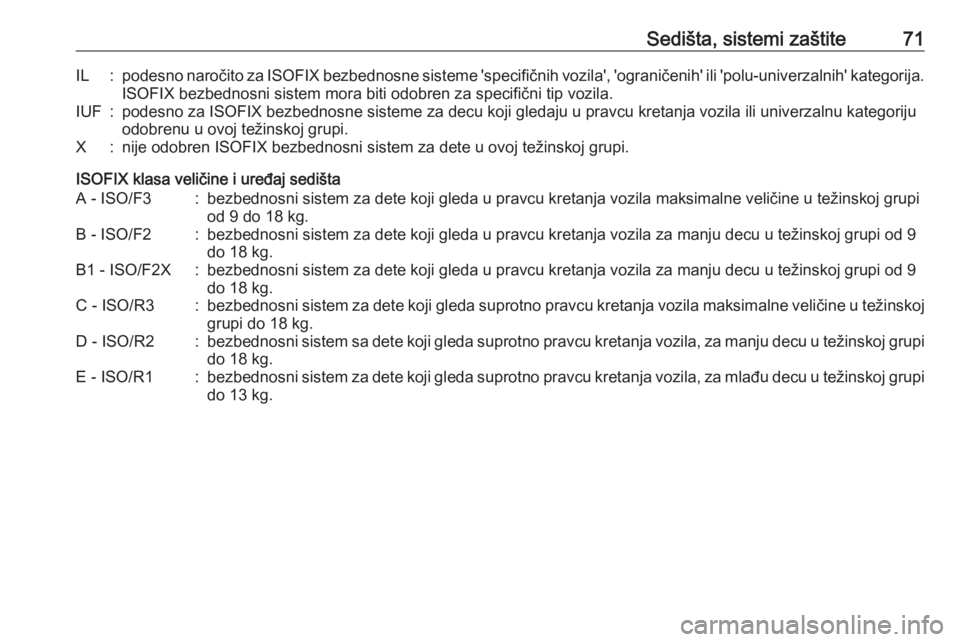

Sedišta, sistemi zaštite71IL:podesno naročito za ISOFIX bezbednosne sisteme 'specifičnih vozila', 'ograničenih' ili 'polu-univerzalnih' kategorija.
ISOFIX bezbednosni sistem mora biti odobren za specifični tip vozila.IUF:podesno za ISOFIX bezbednosne sisteme za decu koji gledaju u pravcu kretanja vozila ili univerzalnu kategoriju
odobrenu u ovoj težinskoj grupi.X:nije odobren ISOFIX bezbednosni sistem za dete u ovoj težinskoj grupi.
ISOFIX klasa veličine i uređaj sedišta
A - ISO/F3:bezbednosni sistem za dete koji gleda u pravcu kretanja vozila maksimalne veličine u težinskoj grupi od 9 do 18 kg.B - ISO/F2:bezbednosni sistem za dete koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od 9
do 18 kg.B1 - ISO/F2X:bezbednosni sistem za dete koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od 9
do 18 kg.C - ISO/R3:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila maksimalne veličine u težinskoj grupi do 18 kg.D - ISO/R2:bezbednosni sistem sa dete koji gleda suprotno pravcu kretanja vozila, za manju decu u težinskoj grupi
do 18 kg.E - ISO/R1:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila, za mlađu decu u težinskoj grupi
do 13 kg.

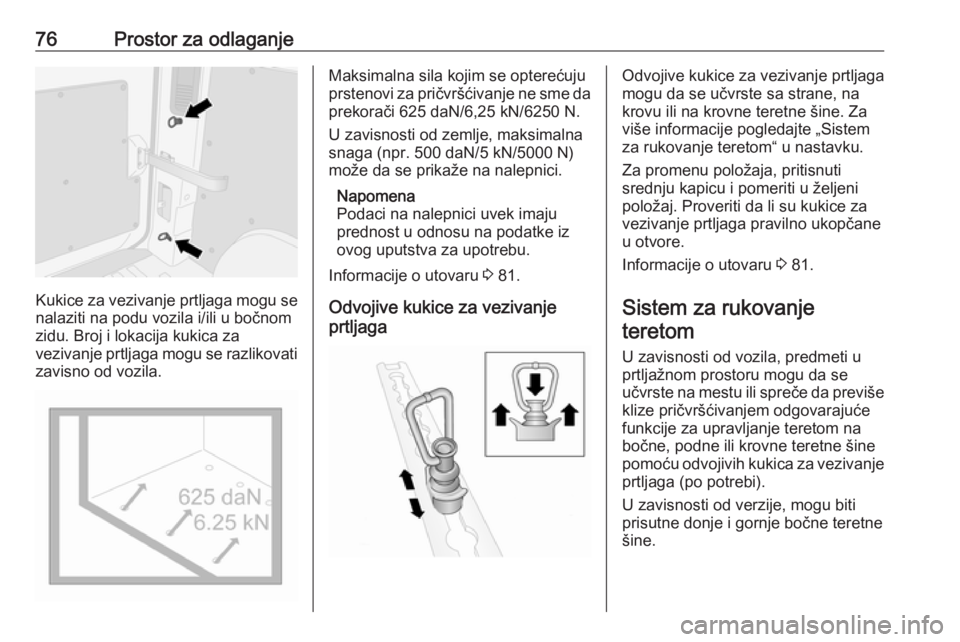

76Prostor za odlaganje
Kukice za vezivanje prtljaga mogu se
nalaziti na podu vozila i/ili u bočnom
zidu. Broj i lokacija kukica za
vezivanje prtljaga mogu se razlikovati zavisno od vozila.
Maksimalna sila kojim se opterećuju
prstenovi za pričvršćivanje ne sme da prekorači 625 daN/6,25 kN/6250 N.
U zavisnosti od zemlje, maksimalna
snaga (npr. 500 daN/5 kN/5000 N)
može da se prikaže na nalepnici.
Napomena
Podaci na nalepnici uvek imaju
prednost u odnosu na podatke iz
ovog uputstva za upotrebu.
Informacije o utovaru 3 81.
Odvojive kukice za vezivanje
prtljagaOdvojive kukice za vezivanje prtljaga
mogu da se učvrste sa strane, na
krovu ili na krovne teretne šine. Za
više informacije pogledajte „Sistem
za rukovanje teretom“ u nastavku.
Za promenu položaja, pritisnuti
srednju kapicu i pomeriti u željeni
položaj. Proveriti da li su kukice za
vezivanje prtljaga pravilno ukopčane
u otvore.
Informacije o utovaru 3 81.
Sistem za rukovanje teretom
U zavisnosti od vozila, predmeti u
prtljažnom prostoru mogu da se
učvrste na mestu ili spreče da previše klize pričvršćivanjem odgovarajuće
funkcije za upravljanje teretom na
bočne, podne ili krovne teretne šine pomoću odvojivih kukica za vezivanje prtljaga (po potrebi).
U zavisnosti od verzije, mogu biti
prisutne donje i gornje bočne teretne
šine.
