Prostori za spravljanje63zadku vozila mogoče namestiti tudi
električno kolo. Največja dovoljena
obtežba adapterja na kolo je 20 kg.
Medosna razdalja kolesa ne sme biti
večja od 1,15 metra. Koles z večjo
medosno razdaljo ni mogoče varno
pritrditi.
Če zadnjega nosilca ne potrebujete,
ga morate potisniti nazaj pod dno
vozila.
Med prevozom koles ne sme biti na
njih nobenih nezavarovanih
predmetov.Svarilo
Z izvlečenim in polno obteženim
nosilcem na zadku vozila se
zmanjša odmik od tal.
Povečajte previdnost, kadar vozite po zelo strmih cestah ali prek
ramp, izboklin itd.
Svarilo
Pred nameščanjem koles s karbonskim okvirjem se
posvetujte s prodajalcem koles.
Kolesa se lahko poškodujejo.
Opomba
Zadnje luči vozila se izklopijo, če so
nameščene luči nosilca na zadku
vozila.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
zadnjega nosilca ne sme biti
nobene osebe – nevarnost
poškodb.
Potegnite zaklepni vzvod navzgor.
Nosilec na zadku vozila se sprosti in
izskoči iz zadnjega odbijača.

64Prostori za spravljanjePotegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadnjega nosilca ni možno
potisniti pod odbijač, če ne potegnete zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,
ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.
Preklop nosilca registrske tablice v
odbijaču
Dvignite držalo registrske tablice in
ga preklopite nazaj.
Registrsko tablico pritrdite pred prvo
uporabo nosilca na zadku vozila.
Zadnje luči odmaknite navzven
Pri nameščanju zadnjih luči
odstranite oba zatiča ( 1). Povlecite
zadnje luči iz držala naprej ( 2) in
navzdol, nato pa jih obrnite na stran.

Prostori za spravljanje65
Luči potisnite v držalo (1) ter zatiče
potisnite do konca ( 2), da pritrdite luči.
Preklop podpor za kolo
Odstranite trak in odprite prostor za
kolo.
Pritrditev sistema zadnjega nosilca
Odstranite trak in obrnite obe
vpenjalni ročici vstran, kolikor je
mogoče.
V nasprotnem primeru funkcionalnost
ni zagotovljena.
Sestavljanje nosilca za kolo
Dvignite nosilec zadaj ( 1) in ga
povlecite nazaj.
Preklopite nosilec ( 2) navzgor.

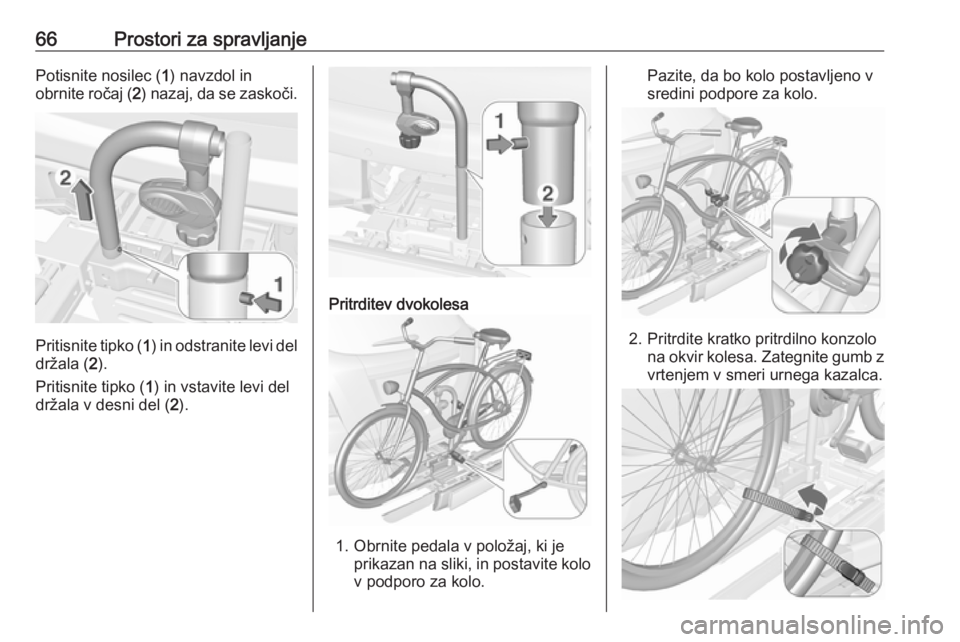

66Prostori za spravljanjePotisnite nosilec (1) navzdol in
obrnite ročaj ( 2) nazaj, da se zaskoči.
Pritisnite tipko ( 1) in odstranite levi del
držala ( 2).
Pritisnite tipko ( 1) in vstavite levi del
držala v desni del ( 2).
Pritrditev dvokolesa
1. Obrnite pedala v položaj, ki je
prikazan na sliki, in postavite kolov podporo za kolo.
Pazite, da bo kolo postavljeno v
sredini podpore za kolo.
2. Pritrdite kratko pritrdilno konzolo na okvir kolesa. Zategnite gumb z
vrtenjem v smeri urnega kazalca.

Prostori za spravljanje673.Obe zračnici obeh koles zavarujte
v pritrdilnih vodilih z jermeni.
4. Preverite, ali sta kolesi dobro pritrjeni.Svarilo
Zagotovite, da je odmik medkolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Pritrditev adapterja
V primeru prevažanja več kot enega
dvokolesa je treba pritrditi adapter.
1. Namestite adapter na nosilec na zadku vozila, kot kaže slika.
2. Obrnite ročico ( 1) naprej in jo
držite, nato pa spustite adapter
( 2 ) v zadnjem delu.
3. Spustite ročico in preverite, ali je adapter trdno zavarovan.
4. Napeljite trak, ki je pritrjen na adapterju, pod ročico, kadar
preklapljate nosilec na zadku
vozila. Pritrdite trak.
Pritrditev nadaljnjih koles
Pritrditev nadaljnjih koles poteka
podobno kot pritrditev prvega kolesa.
Pri tem upoštevajte naslednje
dodatne korake:
1. Pred nameščanjem kolesa po potrebi preklopite podpore za
naslednje kolo.
2. Pred namestitvijo kolesa obrnite pedala v ustrezen položaj za
pritrditev.

68Prostori za spravljanje3. Na nosilec na zadku vozilanalagajte kolesa tako, da so le-ta
med seboj poravnana v
nasprotnih smereh.
4. Vsako nadaljnje kolo poravnajte s
predhodno nameščenim
kolesom. Pesta naloženih koles
ne smejo biti v medsebojnem
stiku.
5. Pritrdite kolesa s pritrdilnimi konzolami in povežite držala po
postopku, ki je opisan za prvo
kolo. Pritrdilne konzole naj bodo
pritrjene vzporedno.
Za pritrditev drugega kolesa na
nosilec uporabite dolgo pritrdilno
konzolo.Za pritrditev tretjega kolesa na
nosilec uporabite kratko dodatno
pritrdilno konzolo. Pritrdilno
konzolo morate pritrditi med
okviroma drugega in tretjega
kolesa.
6. Obe kolesi tretjega dvokolesa dodatno pritrdite na podpore za
kolesa z napenjalnimi trakovi.
Za večjo vidnost je priporočljivo
pritrditi opozorilni znak na zadnje
kolo.
Preklop nosilca na zadku vozila nazaj Za dostop do prtljažnika lahko nosilec
na zadku vozila preklopite nazaj.
● Brez pritrjenega adapterja:
Za sprostitev potisnite ročico ( 1)
in jo držite.
Za preklop nosilca na zadku
vozila potisnite nosilec ( 2) nazaj.
● S pritrjenim adapterjem:
9 Opozorilo
Pri izvleku nosilca na zadku vozila
bodite zelo previdni, saj se le-ta
nagne nazaj. Nevarnost poškodb!

Prostori za spravljanje69
Primite okvir (1) zadnjega kolesa
v vrsti z eno roko in povlecite
zanko ( 2), da se sprosti.
Primite zadnje kolo v vrsti z
obema rokama in preklopite
nosilec na zadku vozila nazaj.
Pri nazaj preklopljenem nosilcu na
zadku vozila se za boljšo vidljivost
prižgejo zadnje luči vozila.
9 Opozorilo
Pri ponovnem zlaganju nosilca na
zadku vozila se prepričajte, da je
sistem zanesljivo zaskočen.
Odstranjevanje koles
Popustite jermena na obeh
zračnicah.
Sprostite gumb z vrtenjem v nasprotni
smeri urnega kazalca in odstranite
pritrdilne konzole.
Odstranitev adapterja
Adapter odstranite, preden odstranite zadnje kolo z nosilca na zadku vozila.
1. Zložite podpore za kolesa.
2. Odpnite trak.
3. Obrnite ročico ( 1) naprej in jo
držite.
4. Dvignite adapter ( 2) v zadnjem
delu in ga odstranite.

70Prostori za spravljanjeRazstavljanje nosilca za kolo
Pritisnite tipko (1) in odstranite zgornji
del držala ( 2).
Pritisnite tipko ( 1) in ponovno
namestite držalo ( 2).
Razporedite pritrdilne konzole, kot je
prikazano na sliki.
Obrnite ročaj ( 1) na stran, da se
sprosti, in dvignite nosilec ( 2).
Preklopite nosilec nazaj, nato ga
potisnite naprej do naslona ( 1).
Pritisnite nosilec v zadnjem delu
navzdol ( 2).
Zložite podporo za kolesa
Zložite podporo za kolesa. Pritrdite
trak.
