Bagāžas novietnes un glabāšanas nodalījumi714. Kad atlokāt atpakaļ velosipēdupārvadāšanas sistēmu, ievietojiet
adapterim piestiprināto siksnu
zem sviras. Nostipriniet siksnu.
Citu velosipēdu piestiprināšana
Citus velosipēdus piestiprina līdzīgi
kā pirmo velosipēdu. Jāņem vērā vēl
daži apsvērumi:
1. Pirms velosipēda uzlikšanas noteikti atlokiet nākamā
velosipēda padziļinājumus, ja
nepieciešams.
2. Pirms velosipēda novietošanas noteikti pagrieziet pedāļus
vajadzīgajā pozīcijā.3. Velosipēdi uz aizmugurējās velosipēdu pārvadāšanas
sistēmas jānovieto pamīšus pa
kreisi un pa labi.
4. Katru velosipēdu izlīdziniet atbilstoši iepriekš piestiprinātajam
velosipēdam. Velosipēdu riteņu
rumbas nedrīkst saskarties.
5. Piestipriniet velosipēdus ar montāžas kronšteiniem un riteņu
savilcējsiksnām, kā aprakstīts
saistībā ar pirmā velosipēda piestiprināšanu. Montāžas
kronšteini ir jānostiprina paralēli.
Izmantojiet garo montāžas
kronšteinu, lai statīvam
piestiprinātu otru velosipēdu.Izmantojiet īso papildu montāžas
kronšteinu, lai piestiprinātu trešo
velosipēdu. Kronšteins
jāpiestiprina starp otrā un trešā
velosipēda rāmi.
6. Turklāt arī nostipriniet abus trešā velosipēda riteņus tiem
paredzētajos padziļinājumos ar
spriegošanas siksnām.
Ieteicams aizmugurējam
velosipēdam piestiprināt brīdinājuma
zīmi, lai uzlabotu redzamību.

72Bagāžas novietnes un glabāšanas nodalījumiAizmugurējās velosipēdu
pārvadāšanas sistēmas atlocīšana
atpakaļ
Aizmugurējo velosipēdu
pārvadāšanas sistēmu var atlocīt
atpakaļ, lai varētu piekļūt bagāžas
nodalījumam.
● Ja adapteris nav piestiprināts:
Piespiediet sviru ( 1), lai
atbloķētu, un turiet šajā stāvoklī.
Pavelciet statīvu ( 2) atpakaļ, lai
salocītu aizmugurējo velosipēdu
pārvadāšanas sistēmu.
● Ja adapteris ir piestiprināts:
9 Brīdinājums
Atvienojot aizmugurējo
velosipēdu pārvadāšanas
sistēmu, jārīkojas piesardzīgi, jo tā sasvērsies atpakaļ. Savainojumu
risks.
Ar vienu roku pieturiet
aizmugurējā velosipēda rāmi ( 1)
un pavelciet cilpu ( 2), lai to
atvienotu.
Ar abām rokām turiet
aizmugurējo velosipēdu un
atlokiet aizmugurējo velosipēdu
pārvadāšanas sistēmu atpakaļ.
Lai uzlabotu redzamību, kad
aizmugurējā velosipēdu
pārvadāšanas sistēma ir atlocīta
atpakaļ, tiek aktivizēti automašīnas
gabarītlukturi.9 Brīdinājums
Atkal atlokot aizmugurējo
velosipēdu pārvadāšanas sistēmu uz priekšu, pārliecinieties, ka
sistēma cieši nofiksējas.
Velosipēdu noņemšana
Atbrīvojiet riteņu fiksatoru
savilcējsiksnas.
Pagrieziet kloķi pretēji
pulksteņrādītāju kustības virzienam
un noņemiet montāžas kronšteinus.
Adaptera atvienošana
Pirms velosipēda noņemšanas no
aizmugurējās velosipēdu
pārvadāšanas sistēmas atvienojiet
adapteri.
1. Salokiet riteņu padziļinājumus uz iekšu.

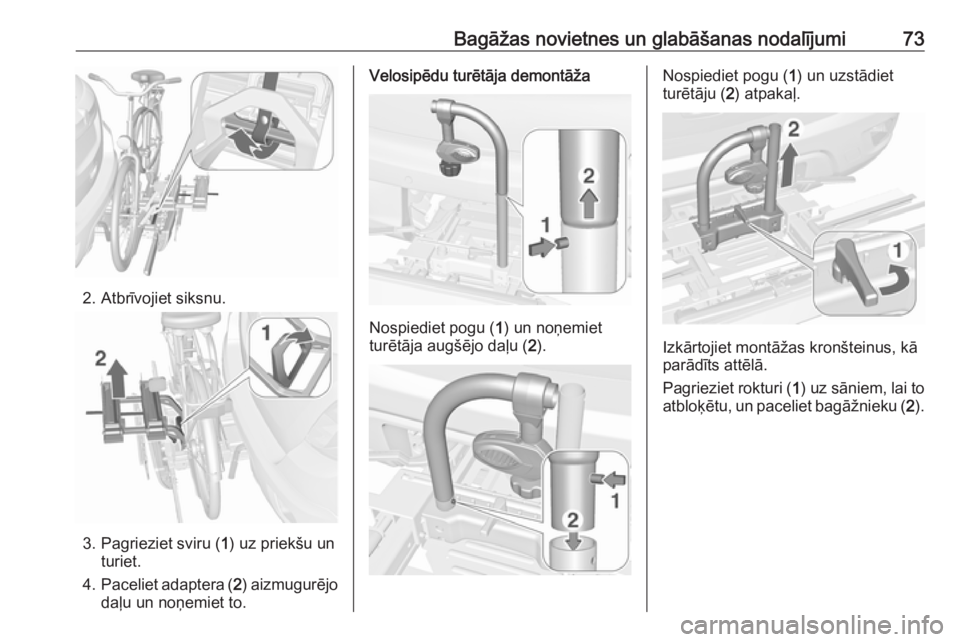

Bagāžas novietnes un glabāšanas nodalījumi73
2. Atbrīvojiet siksnu.
3. Pagrieziet sviru (1) uz priekšu un
turiet.
4. Paceliet adaptera ( 2) aizmugurējo
daļu un noņemiet to.
Velosipēdu turētāja demontāža
Nospiediet pogu ( 1) un noņemiet
turētāja augšējo daļu ( 2).
Nospiediet pogu ( 1) un uzstādiet
turētāju ( 2) atpakaļ.
Izkārtojiet montāžas kronšteinus, kā
parādīts attēlā.
Pagrieziet rokturi ( 1) uz sāniem, lai to
atbloķētu, un paceliet bagāžnieku ( 2).

74Bagāžas novietnes un glabāšanas nodalījumi
Atlokiet turētāju atpakaļ un pēc tam
bīdiet to uz priekšu līdz atdurei ( 1).
Paspiediet uz leju turētāja
aizmugurējo daļu ( 2).
Riteņu padziļinājuma salocīšana
Salokiet riteņu padziļinājumu uz
iekšu. Nostipriniet saiti.Kārtīgi novietojiet savilcējsiksnas.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas atbloķēšana
Pagrieziet abas satveršanas sviras
līdz galam uz iekšu. Nostipriniet saiti.
Gabarītlukturu salocīšana
Izņemiet abas tapas. Izvelciet
gabarītlukturus no turētāja un
novietojiet tos uzglabāšanas pozīcijā.
Iebīdiet gabarītlukturus turētājā (1).
Ievietojiet tapas tām paredzētajās
turētāja un gabarītlukturu (2) atverēs.
Piezīme
Pārbaudiet, vai automašīnas
gabarītlukturi darbojas pareizi.

Bagāžas novietnes un glabāšanas nodalījumi75Valsts reģistrācijas numura zīmes
turētāja salocīšana
Paceliet valsts reģistrācijas numura turētāju un salokiet to uz priekšu.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas iebīdīšana
atpakaļUzmanību
Pievērsiet uzmanību, lai visas
salokāmās detaļas, piemēram,
riteņu nišas un montāžas
kronšteini, tiktu pareizi
uzglabātas. Pretējā gadījumā
varat sabojāt aizmugurējo
velosipēdu pārvadāšanas
sistēmu, kad mēģināsiet to ievirzīt
atpakaļ.
Pabīdiet atbrīvošanas sviru uz augšu
un turiet to. Nedaudz paceliet sistēmu un iespiediet to buferī, līdz tā
nofiksējas.
Atbloķēšanas svirai jāatgriežas izejas
stāvoklī.
9 Brīdinājums
Ja jums neizdodas sistēmu kārtīgi
nofiksēt, lūdziet palīdzību
autoservisā.
Bagāžas nodalījums
Bagāžas nodalījuma
paplašināšanaUzmanību
Pirms aizmugurējā sēdekļa
atzveltnes nolocīšanas nolokiet uz
leju aizmugurējā sēdekļa
sēdvirsmu.
Šo nosacījumu neievērošana var
izraisīt aizmugurējā sēdekļa
bojājumus.
1. Nospiežot fiksatoru, nobīdiet uz leju galvas balstus.
Piezīme
Lai iegūtu pietiekami daudz brīvas
vietas aizmugurējā sēdekļa
sēdvirsmas pacelšanai vai
nolaišanai, pārbīdiet priekšējo
sēdekli uz priekšu un novietojiet tā
atzveltni vertikālā stāvoklī.

76Bagāžas novietnes un glabāšanas nodalījumi
2. Pavelciet cilpu, kas atrodas zemsēdekļa sēdvirsmas, un nolokiet
sēdekļa sēdvirsmu lejup.
3. Pavelciet atbloķēšanas sviru, kas atrodas aizmugurējās atzveltnes
augšpusē.
4. Nolokiet atzveltni uz priekšu un lejup.
5. Nostipriniet ārējo sēdvietudrošības jostas jostu vadotnēs.
Lai novietotu atzveltni atpakaļ tās
sākotnējā pozīcijā, izvelciet drošības
jostu no jostas vadotnēm un paceliet
atzveltni uz augšu.
Stingri iespiediet atzveltni atpakaļ
vietā.9 Brīdinājums
Atlokot atpakaļ, pirms braukšanas
pārliecinieties, ka sēdekļu
atzveltnes ir nofiksētas vietā.
Pretējā gadījumā straujas
bremzēšanas vai sadursmes
situācijā varat gūt savainojumus
vai nodarīt bojājumus kravai vai
automašīnai.
Gādājiet, lai drošības jostas netiktu
iespiestas atzveltnes fiksējošajā
mehānismā.
Paceļot sēdekļa atzveltni,
aizmugurējā sēdekļa vidējās
sēdvietas drošības josta var
nobloķēties. Ja tā notiek, ļaujiet jostai ieritināties līdz galam atpakaļ un
atkārtojiet šo darbību.

Bagāžas novietnes un glabāšanas nodalījumi77Ja drošības josta joprojām ir
nobloķēta, nolokiet lejup sēdekļa
sēdvirsmu un mēģiniet vēlreiz.
Lai uzstādītu atpakaļ aizmugurējā
sēdekļa sēdvirsmu, novietojiet
sēdvirsmas aizmugurējo daļu tās
sākotnējā stāvoklī, gādājot, lai
drošības jostu fiksatoru siksnas
nesavērptos un nepaliktu zem
sēdvirsmas, un stingri piespiediet uz
leju sēdvirsmas priekšējo malu, līdz tā
nofiksējas.Uzmanību
Uzstādot atpakaļ vertikālā stāvoklī aizmugurējā sēdekļa atzveltni,
novietojiet aizmugurējo drošības
jostu un fiksatorus starp atzveltni
un vienu sēdvirsmu. Uzmanieties,
lai neiespiestu aizmugurējā
sēdekļa drošības jostu un jostu
fiksatorus zem aizmugurējā
sēdekļa sēdvirsmas.
Pārliecinieties, ka drošības jostas
nav savērpušās vai ieķērušās aiz sēdekļa atzveltnes un ir izvietotas
pareizā stāvoklī.
Bagāžas nodalījuma
pārsegs
Neglabājiet uz pārsega nekādus
priekšmetus.
Noņemšana
Atāķējiet atsaites no paceļamajām durvīm.
Paceliet pārsega aizmuguri un
priekšpusē bīdiet to uz augšu.
Noņemiet vāku.
Uzstādīšana Ievadiet pārsegu sānu vadīklās un
nolokiet uz leju.
Piestipriniet atsaites pie
paceļamajām durvīm.
Aizmugurējā grīdasglabāšanas nodalījumapārsegs
Aizmugurējais grīdas pārsegs
Satveriet rokturi un paceliet pārsegu.

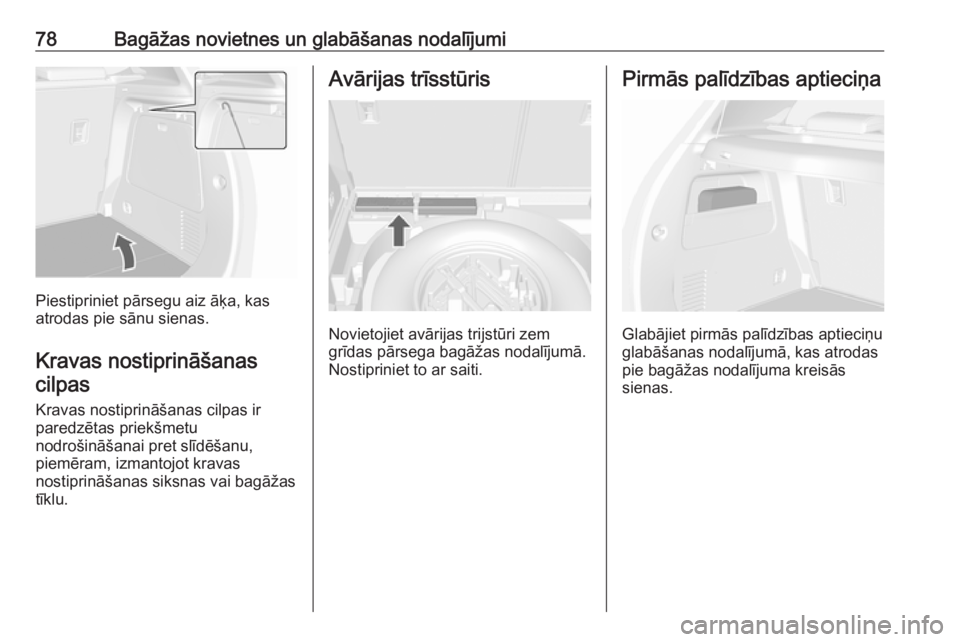

78Bagāžas novietnes un glabāšanas nodalījumi
Piestipriniet pārsegu aiz āķa, kas
atrodas pie sānu sienas.
Kravas nostiprināšanascilpas
Kravas nostiprināšanas cilpas ir
paredzētas priekšmetu
nodrošināšanai pret slīdēšanu,
piemēram, izmantojot kravas
nostiprināšanas siksnas vai bagāžas
tīklu.
Avārijas trīsstūris
Novietojiet avārijas trijstūri zem
grīdas pārsega bagāžas nodalījumā.
Nostipriniet to ar saiti.
Pirmās palīdzības aptieciņa
Glabājiet pirmās palīdzības aptieciņu
glabāšanas nodalījumā, kas atrodas
pie bagāžas nodalījuma kreisās
sienas.
