Page 217 of 281

Φροντίδα οχήματος2154.Αφαιρέστε το ντουί του λαμπτήρα.
Αφαιρέστε και αντικαταστήστε το
λαμπτήρα.
5. Εισάγετε το ντουί του λαμπτήρα στο συγκρότημα πίσω φώτων.
Τοποθετήστε το πίσω φωτιστικό
σώμα στο αμάξωμα και σφίξτε.
Κλείστε και ασφαλίστε τα καλύμ‐
ματα.
6. Ανοίξτε το διακόπτη ανάφλεξης, ενεργοποιήστε και ελέγξτε όλα τα
φώτα.
Φωτισμός πινακίδας κυκλοφορίας1. Ανασηκώστε το φωτιστικό σώμα με ένα κατσαβίδι και αφαιρέστε το.
2. Αφαιρέστε το κέλυφος του λαμπτήρα προς τα κάτω, προσέ‐
χοντας να μην τραβήξετε το καλώ‐
διο.
Περιστρέψτε το ντουί του
λαμπτήρα αριστερά για να το
αποσυνδέσετε.
3. Αφαιρέστε το λαμπτήρα από το ντουί και αντικαταστήστε τον.
4. Τοποθετήστε το ντουί του λαμπτήρα στο κέλυφος του
λαμπτήρα και περιστρέψτε το
δεξιά.
5. Τοποθετήστε το κέλυφος του λαμπτήρα και στερεώστε το με ένακατσαβίδι.Ηλεκτρικό σύστημα
Ασφάλειες
Τα χαρακτηριστικά της καινούργιας ασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Σε μια θήκη επάνω από το θετικό
πόλο της μπαταρίας υπάρχουν
ορισμένες κεντρικές ασφάλειες. Εάν
χρειαστούν αντικατάσταση, απευθυν‐ θείτε σε ένα συνεργείο.
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το
διακόπτη ανάφλεξης.
Μπορείτε να αναγνωρίσετε μια
καμένη ασφάλεια από το λιωμένο
σύρμα. Μην τοποθετήσετε την
καινούργια ασφάλεια εάν πρώτα δεν
αποκατασταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐ λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.
Page 218 of 281
216Φροντίδα οχήματοςΕπισήμανση
Ενδέχεται να μην ισχύουν για το
όχημά σας όλοι οι τύποι ασφαλειο‐
θήκης που περιγράφονται σε αυτό το εγχειρίδιο.
Όταν ελέγχετε την ασφαλειοθήκη,
ανατρέξτε στην ετικέτα της ασφα‐
λειοθήκης.
Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα
ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.
Τοποθετήστε τον εξολκέα ασφαλειών
στην επάνω πλευρά ή στο πλάι της
εκάστοτε ασφάλειας και τραβήξτε την

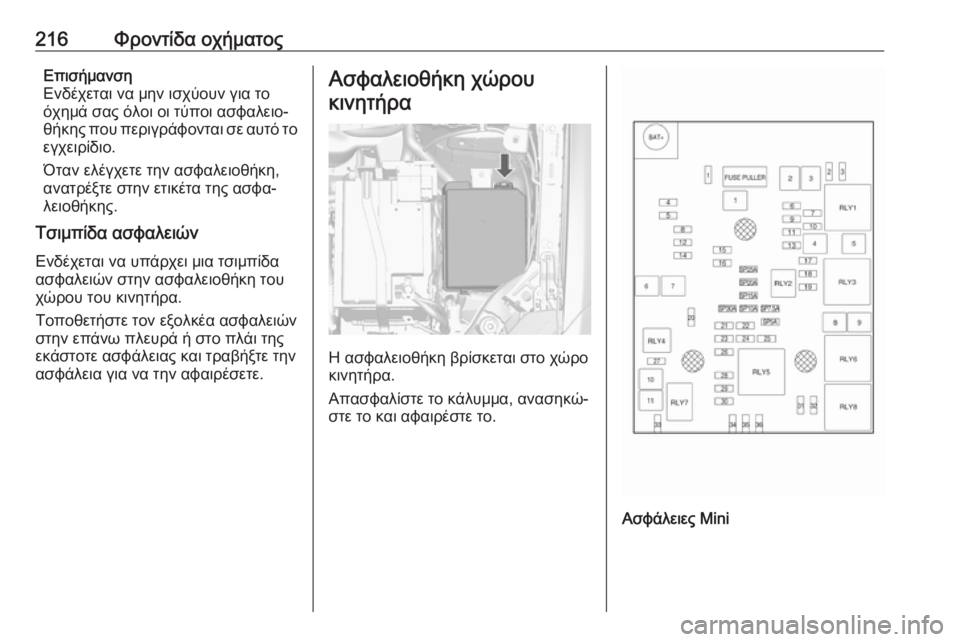

ασφάλεια για να την αφαιρέσετε.Ασφαλειοθήκη χώρου
κινητήρα
H ασφαλειοθήκη βρίσκεται στο χώρο
κινητήρα.
Απασφαλίστε το κάλυμμα, ανασηκώ‐
στε το και αφαιρέστε το.
Ασφάλειες Mini
Page 219 of 281

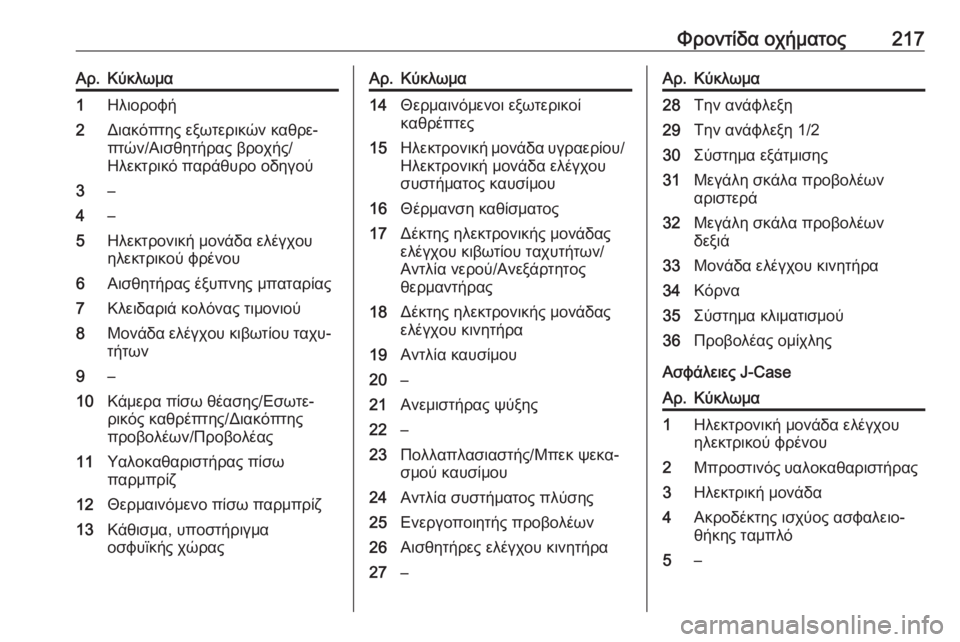

Φροντίδα οχήματος217Αρ.Κύκλωμα1Ηλιοροφή2Διακόπτης εξωτερικών καθρε‐
πτών/Αισθητήρας βροχής/
Ηλεκτρικό παράθυρο οδηγού3–4–5Ηλεκτρονική μονάδα ελέγχου
ηλεκτρικού φρένου6Αισθητήρας έξυπνης μπαταρίας7Κλειδαριά κολόνας τιμονιού8Μονάδα ελέγχου κιβωτίου ταχυ‐
τήτων9–10Κάμερα πίσω θέασης/Εσωτε‐
ρικός καθρέπτης/Διακόπτης
προβολέων/Προβολέας11Υαλοκαθαριστήρας πίσω
παρμπρίζ12Θερμαινόμενο πίσω παρμπρίζ13Κάθισμα, υποστήριγμα
οσφυϊκής χώραςΑρ.Κύκλωμα14Θερμαινόμενοι εξωτερικοί
καθρέπτες15Ηλεκτρονική μονάδα υγραερίου/
Ηλεκτρονική μονάδα ελέγχου
συστήματος καυσίμου16Θέρμανση καθίσματος17Δέκτης ηλεκτρονικής μονάδας
ελέγχου κιβωτίου ταχυτήτων/
Αντλία νερού/Ανεξάρτητος
θερμαντήρας18Δέκτης ηλεκτρονικής μονάδας
ελέγχου κινητήρα19Αντλία καυσίμου20–21Ανεμιστήρας ψύξης22–23Πολλαπλασιαστής/Μπεκ ψεκα‐
σμού καυσίμου24Αντλία συστήματος πλύσης25Ενεργοποιητής προβολέων26Αισθητήρες ελέγχου κινητήρα27–Αρ.Κύκλωμα28Την ανάφλεξη29Την ανάφλεξη 1/230Σύστημα εξάτμισης31Μεγάλη σκάλα προβολέων
αριστερά32Μεγάλη σκάλα προβολέων
δεξιά33Μονάδα ελέγχου κινητήρα34Κόρνα35Σύστημα κλιματισμού36Προβολέας ομίχλης
Ασφάλειες J-Case
Αρ.Κύκλωμα1Ηλεκτρονική μονάδα ελέγχου
ηλεκτρικού φρένου2Μπροστινός υαλοκαθαριστήρας3Ηλεκτρική μονάδα4Ακροδέκτης ισχύος ασφαλειο‐
θήκης ταμπλό5–
Page 220 of 281
218Φροντίδα οχήματοςΑρ.Κύκλωμα6Θερμαντήρας καυσίμου7Μίζα8Ανεμιστήρας ψύξης9Ανεμιστήρας ψύξης10Ηλεκτρονική μονάδα ελέγχου
κινητήρα/Προθερμαντήρας11Μίζα
Ασφαλειοθήκη ταμπλό
Η ασφαλειοθήκη χώρου επιβατών
βρίσκεται στο κάτω τμήμα του ταμπλό στην πλευρά του οδηγού. Για να
αποκτήσετε πρόσβαση στις ασφά‐
λειες, αφαιρέστε τη θήκη αποθήκευ‐
σης. Για να αφαιρέσετε τη θήκη
αποθήκευσης, ανοίξτε και τραβήξτε
την.
Ασφάλειες Mini
Αρ.Κύκλωμα1Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)2Μονάδα ελέγχου ηλεκτρικών κυκλωμάτων αμαξώματος
(BCM)3Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)4Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)5Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)6Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)7Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)8Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)
Page 221 of 281

Φροντίδα οχήματος219Αρ.Κύκλωμα9Διακόπτης ανάφλεξης10Ηλεκτρονική μονάδα διάγνωσης
ασφαλείας11Σύνδεσμος ζεύξης δεδομένων12Σύστημα κλιματισμού13Πόρτα χώρου αποσκευών14Κεντρική ηλεκτρονική μονάδα
πύλης15Σύστημα προειδοποίησης
αλλαγής λωρίδας/Εσωτερικός
καθρέπτης16Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης17Ασφάλιση κολόνας18Ηλεκτρονική μονάδα υποβοή‐
θησης στάθμευσης υπερήχων19Μονάδα ελέγχου αμαξώματος/
Έλεγχος ρυθμιζόμενης τάσης20Τιμόνι21–Αρ.Κύκλωμα22Αναπτήρας/πρίζα συνεχούς
ρεύματος για αξεσουάρ
(μπροστά)23Αναπτήρας/πρίζα συνεχούς
ρεύματος για αξεσουάρ (πίσω
κεντρική κονσόλα)24Εφεδρική25Ηλεκτρονική μονάδα σέρβις
τηλεματικής26Θερμαινόμενο τιμόνι27Πίνακας οργάνων/Σύστημα
Ιnfotainment/Διακόπτης
ανεξάρτητου θερμαντήρα28Πρίζα τρέιλερ29Οθόνη/Σύστημα Ιnfotainment30Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων31Πίνακας οργάνων32Σύστημα Infotainment33Πρίζα τρέιλερ34Ηλεκτρονική μονάδα Passive
entry/Passive start
Ασφάλειες S/B
Αρ.Κύκλωμα01Διακόπτης ηλεκτροκίνητου καθί‐
σματος02Εφεδρική03Ηλεκτρικά παράθυρα, μπροστά04Ηλεκτρικά παράθυρα, πίσω05Υλικοτεχνική λειτουργία06Διακόπτης ηλεκτροκίνητου καθί‐
σματος07Εφεδρική08Εφεδρική
Ασφάλεια Midi
Αρ.ΚύκλωμαM01PTC
Page 222 of 281

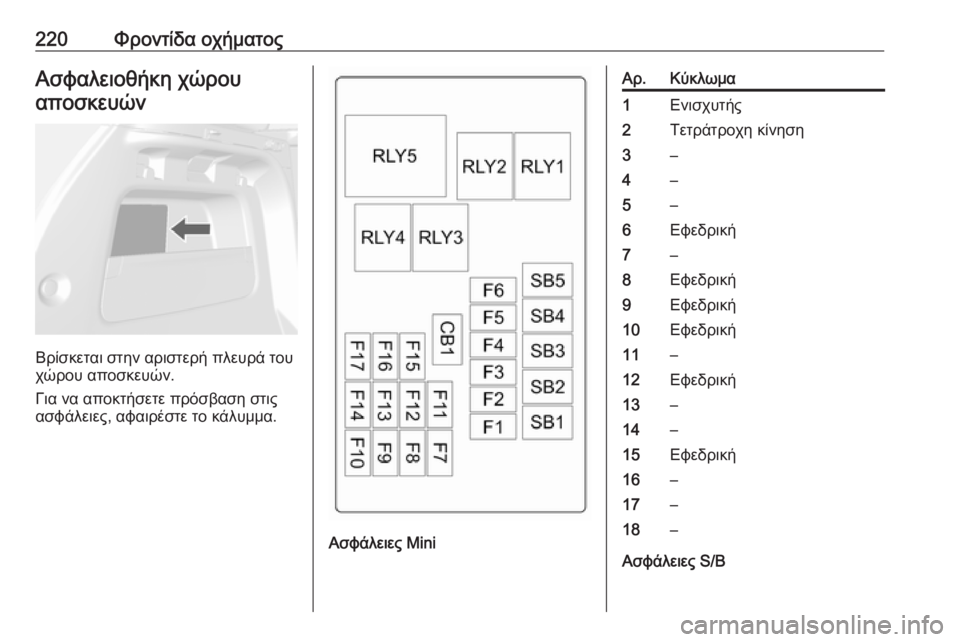

220Φροντίδα οχήματοςΑσφαλειοθήκη χώρουαποσκευών
Βρίσκεται στην αριστερή πλευρά του
χώρου αποσκευών.
Για να αποκτήσετε πρόσβαση στις
ασφάλειες, αφαιρέστε το κάλυμμα.
Ασφάλειες Mini
Αρ.Κύκλωμα1Ενισχυτής2Τετράτροχη κίνηση3–4–5–6Εφεδρική7–8Εφεδρική9Εφεδρική10Εφεδρική11–12Εφεδρική13–14–15Εφεδρική16–17–18–
Ασφάλειες S/B
Page 223 of 281
Φροντίδα οχήματος221Αρ.Κύκλωμα1Μετασχηματιστής DC/DC 400
W2Μετασχηματιστής DC/DC 400

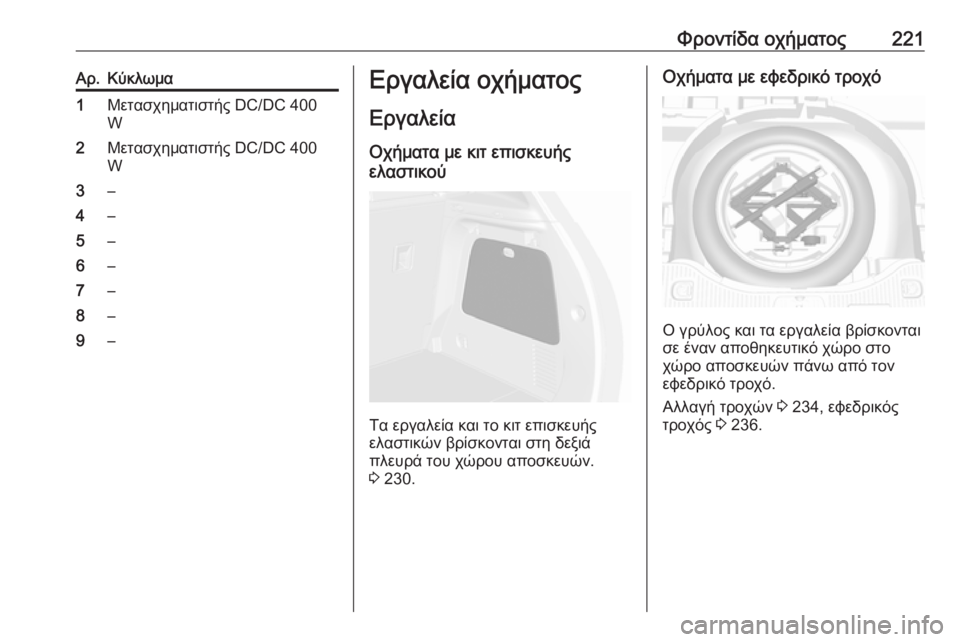

W3–4–5–6–7–8–9–Εργαλεία οχήματος
ΕργαλείαΟχήματα με κιτ επισκευής
ελαστικού
Τα εργαλεία και το κιτ επισκευής
ελαστικών βρίσκονται στη δεξιά
πλευρά του χώρου αποσκευών.
3 230.
Οχήματα με εφεδρικό τροχό
Ο γρύλος και τα εργαλεία βρίσκονται
σε έναν αποθηκευτικό χώρο στο
χώρο αποσκευών πάνω από τον
εφεδρικό τροχό.
Αλλαγή τροχών 3 234, εφεδρικός
τροχός 3 236.
Page 224 of 281

222Φροντίδα οχήματοςΖάντες και ελαστικά
Κατάσταση ελαστικών,
κατάσταση ζαντών
Όταν περνάτε πάνω από σημεία με
γωνίες, οδηγείτε αργά και κάθετα εάν
αυτό είναι εφικτό. Εάν περνάτε πάνω
από αιχμηρά σημεία, τα ελαστικά και
οι ζάντες ενδέχεται να υποστούν
ζημιά. Κατά τη στάθμευση, τα
ελαστικά δεν πρέπει να πιέζονται
επάνω στο κράσπεδο.
Ελέγχετε τακτικά τις ζάντες για τυχόν
ζημιά. Σε περίπτωση ζημιάς ή μη
φυσιολογικής φθοράς, απευθυνθείτε
σε ένα συνεργείο.
Χειμερινά ελαστικά
Τα χειμερινά ελαστικά παρέχουν
μεγαλύτερη ασφάλεια σε θερμοκρα‐
σίες κάτω των 7 °C και, συνεπώς,
πρέπει να τοποθετούνται σε όλους
τους τροχούς.
Ως χειμερινά ελαστικά μπορούν να χρησιμοποιηθούν ελαστικά όλων των διαστάσεων 3 262.Σύμφωνα με τη νομοθεσία της
εκάστοτε χώρας, πρέπει να τοποθε‐
τήσετε μια αυτοκόλλητη ετικέτα σε
κάποιο σημείο στο οπτικό πεδίο του
οδηγού.
Αν χρησιμοποιήσετε χειμερινά
ελαστικά, μπορεί να παρατηρήσετε
μειωμένη πρόσφυση σε ξηρό
οδόστρωμα, αυξημένο θόρυβο από
τον δρόμο και μειωμένη διάρκεια ζωής
του πέλματος. Όταν αλλάξετε τα
ελαστικά σε χειμερινά, προσέξτε για
αλλαγές στην οδική συμπεριφορά και την πέδηση του οχήματος.
Αν χρησιμοποιείτε χειμερινά
ελαστικά, φροντίστε να χρησιμοποιή‐
σετε
● ελαστικά ίδιας μάρκας και τύπου πέλματος και στους τέσσερις
τροχούς
● μόνο ακτινικά ελαστικά ίδιου μεγέθους, δείκτη φορτίου και
δείκτη ταχύτητας με τα εργοστα‐
σιακά ελαστικά.
Μπορεί να μην υπάρχουν διαθέσιμα χειμερινά ελαστικά με δείκτη ταχύτη‐
τας H, V, W, Y και ZR ίδιο με τα εργο‐
στασιακά ελαστικά. Αν χρησιμοποιή‐
σετε χειμερινά ελαστικά με μικρότεροδείκτη ταχύτητας, ποτέ μην υπερβαί‐
νετε τη μέγιστη ταχύτητα του ελαστι‐ κού.
Χαρακτηρισμός ελαστικών
Π.χ. 215/60 R 16 95 H215:πλάτος ελαστικού, mm60:λόγος εγκάρσιας διατομής
(ύψος προς πλάτος ελαστι‐
κού), ποσοστόR:τύπος λινών: ΑκτινικάRF:τύπος: RunFlat16:διάμετρος ζάντας, ίντσες95:δείκτης φορτίου, π.χ. το 95
αντιστοιχεί σε 690 kgH:γράμμα δείκτη ταχύτητας
Γράμμα δείκτη ταχύτητας:
Q:έως 160 km/hS:έως 180 km/hT:έως 190 km/hH:έως 210 km/hV:έως 240 km/hW:έως 270 km/h
Επιλέξτε ελαστικό κατάλληλο για τη
μέγιστη ταχύτητα του οχήματός σας.
