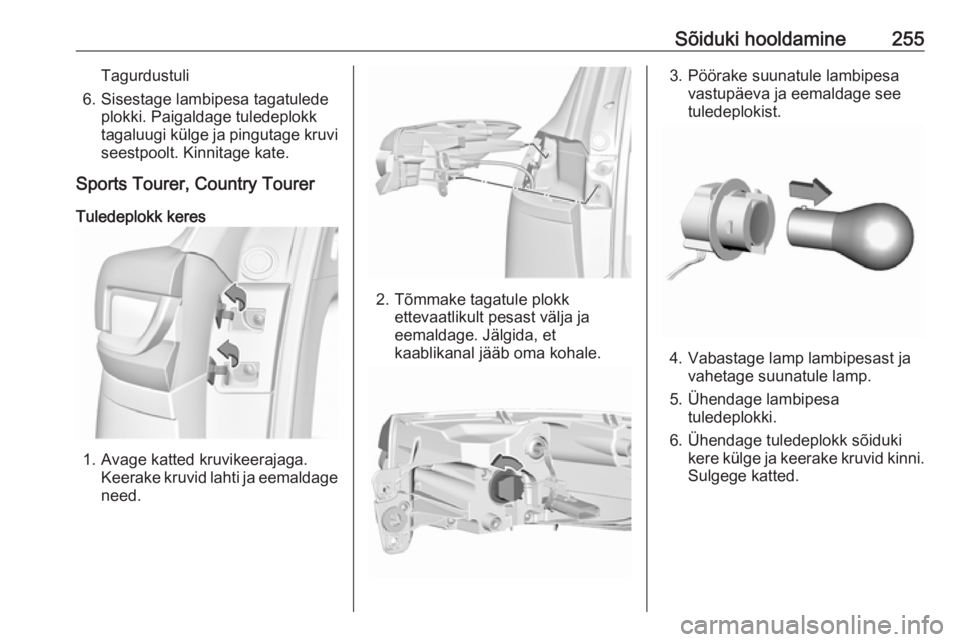

Sõiduki hooldamine255Tagurdustuli
6. Sisestage lambipesa tagatulede plokki. Paigaldage tuledeplokk
tagaluugi külge ja pingutage kruvi seestpoolt. Kinnitage kate.
Sports Tourer, Country Tourer
Tuledeplokk keres
1. Avage katted kruvikeerajaga. Keerake kruvid lahti ja eemaldage
need.
2. Tõmmake tagatule plokk ettevaatlikult pesast välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
3. Pöörake suunatule lambipesa vastupäeva ja eemaldage see
tuledeplokist.
4. Vabastage lamp lambipesast ja vahetage suunatule lamp.
5. Ühendage lambipesa tuledeplokki.
6. Ühendage tuledeplokk sõiduki kere külge ja keerake kruvid kinni.Sulgege katted.

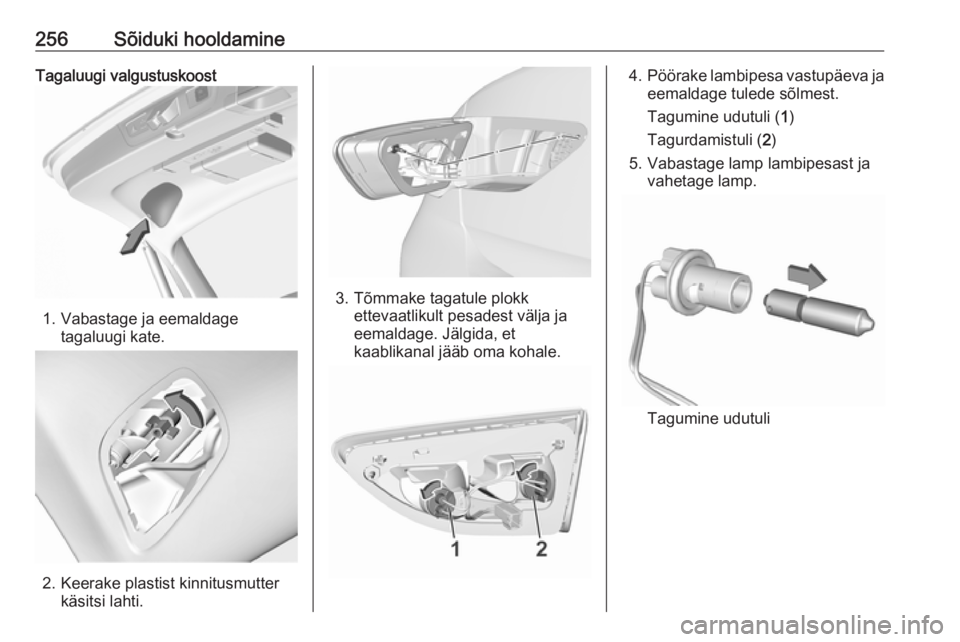

256Sõiduki hooldamineTagaluugi valgustuskoost
1. Vabastage ja eemaldagetagaluugi kate.
2. Keerake plastist kinnitusmutterkäsitsi lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
4. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
Tagumine udutuli ( 1)
Tagurdamistuli ( 2)
5. Vabastage lamp lambipesast ja vahetage lamp.
Tagumine udutuli

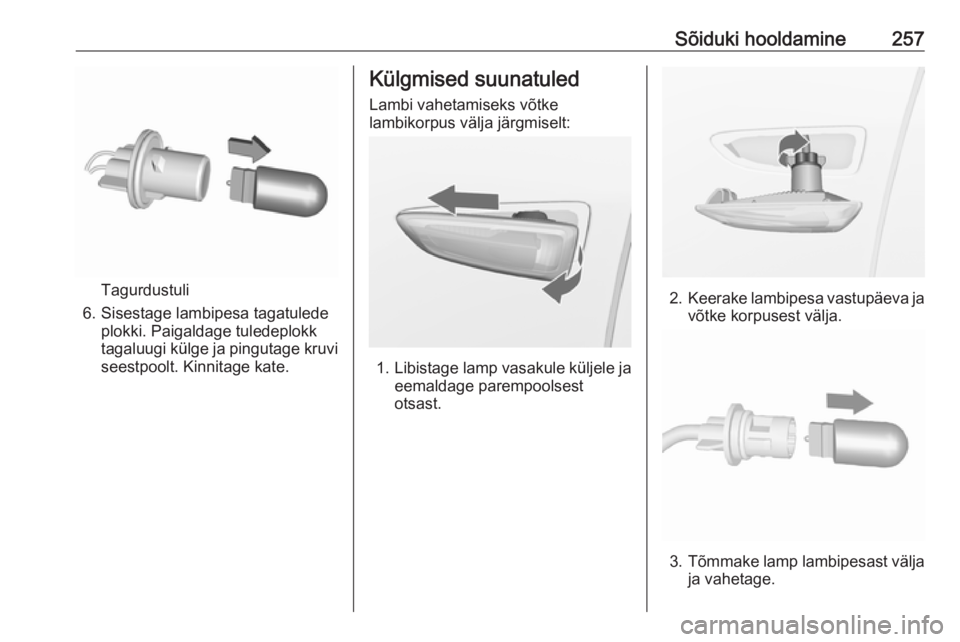

Sõiduki hooldamine257
Tagurdustuli
6. Sisestage lambipesa tagatulede plokki. Paigaldage tuledeplokk
tagaluugi külge ja pingutage kruvi
seestpoolt. Kinnitage kate.
Külgmised suunatuled
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.

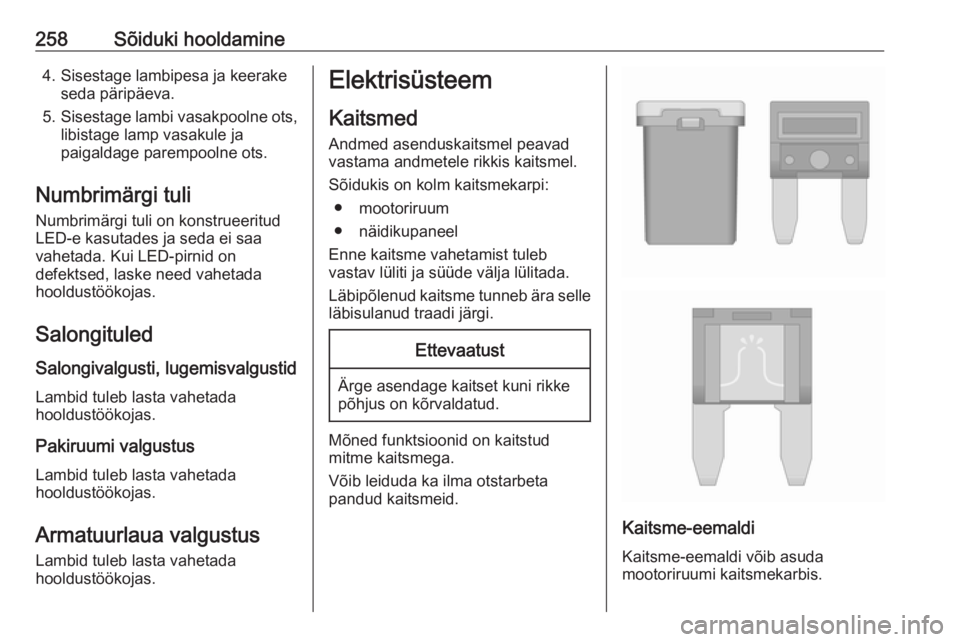

258Sõiduki hooldamine4. Sisestage lambipesa ja keerakeseda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
Numbrimärgi tuli
Numbrimärgi tuli on konstrueeritud
LED-e kasutades ja seda ei saa
vahetada. Kui LED-pirnid on
defektsed, laske need vahetada
hooldustöökojas.
Salongituled Salongivalgusti, lugemisvalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustusLambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● mootoriruum
● näidikupaneel
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi.Ettevaatust
Ärge asendage kaitset kuni rikke
põhjus on kõrvaldatud.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.

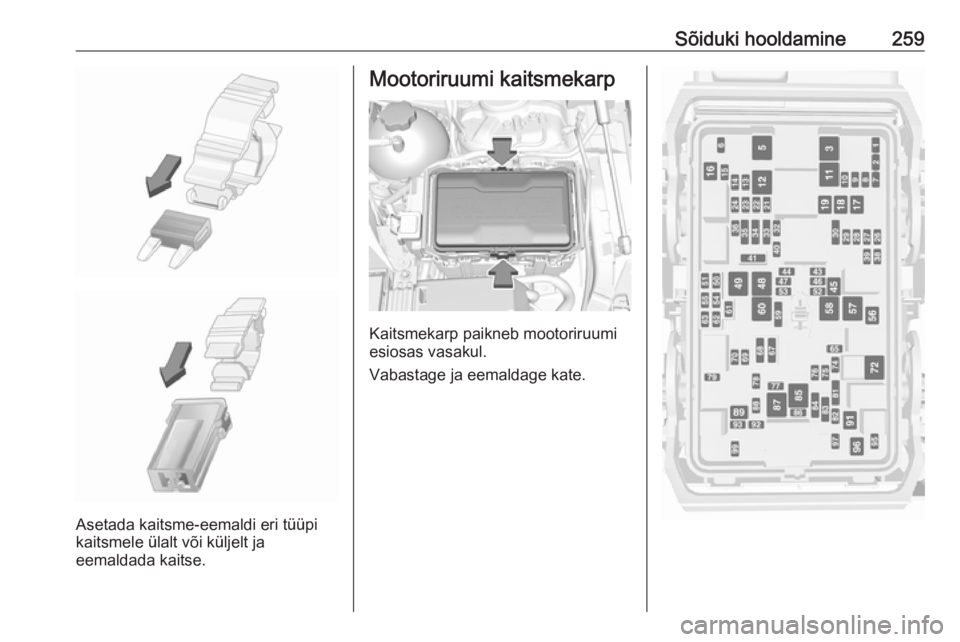

Sõiduki hooldamine259
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Vabastage ja eemaldage kate.

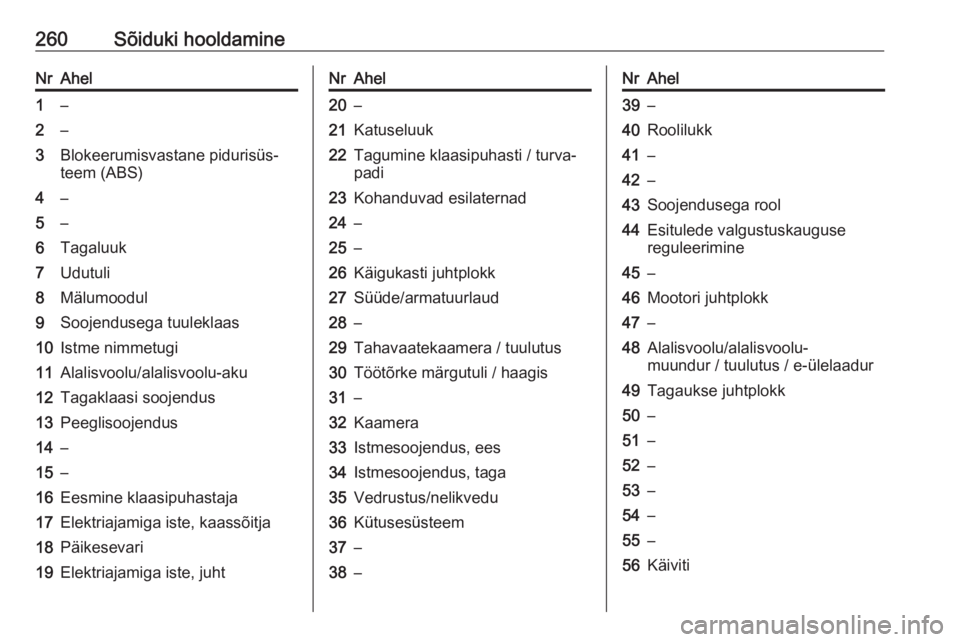

260Sõiduki hooldamineNrAhel1–2–3Blokeerumisvastane pidurisüs‐
teem (ABS)4–5–6Tagaluuk7Udutuli8Mälumoodul9Soojendusega tuuleklaas10Istme nimmetugi11Alalisvoolu/alalisvoolu-aku12Tagaklaasi soojendus13Peeglisoojendus14–15–16Eesmine klaasipuhastaja17Elektriajamiga iste, kaassõitja18Päikesevari19Elektriajamiga iste, juhtNrAhel20–21Katuseluuk22Tagumine klaasipuhasti / turva‐
padi23Kohanduvad esilaternad24–25–26Käigukasti juhtplokk27Süüde/armatuurlaud28–29Tahavaatekaamera / tuulutus30Töötõrke märgutuli / haagis31–32Kaamera33Istmesoojendus, ees34Istmesoojendus, taga35Vedrustus/nelikvedu36Kütusesüsteem37–38–NrAhel39–40Roolilukk41–42–43Soojendusega rool44Esitulede valgustuskauguse
reguleerimine45–46Mootori juhtplokk47–48Alalisvoolu/alalisvoolu-
muundur / tuulutus / e-ülelaadur49Tagaukse juhtplokk50–51–52–53–54–55–56Käiviti

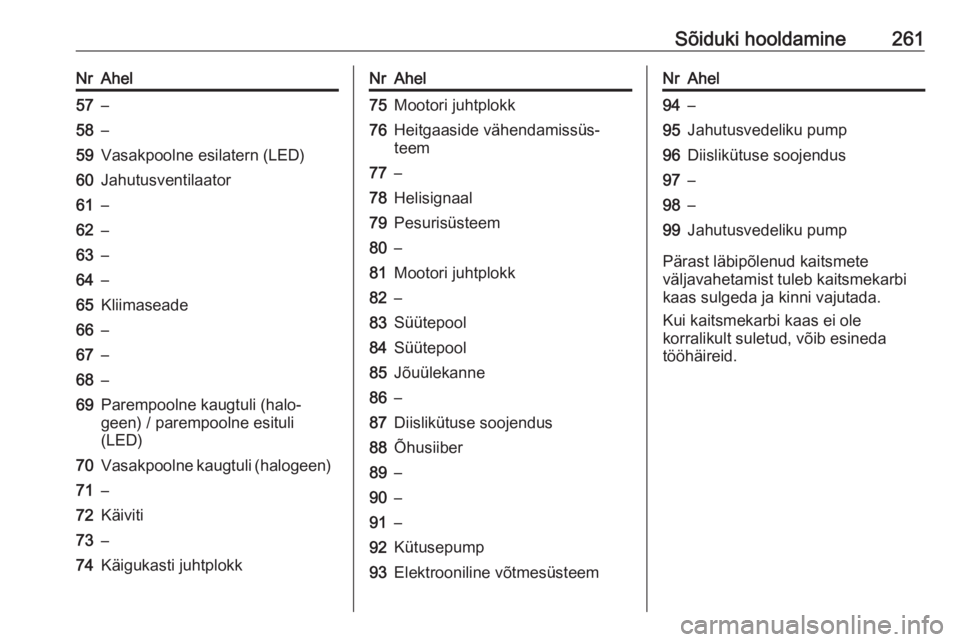

Sõiduki hooldamine261NrAhel57–58–59Vasakpoolne esilatern (LED)60Jahutusventilaator61–62–63–64–65Kliimaseade66–67–68–69Parempoolne kaugtuli (halo‐
geen) / parempoolne esituli
(LED)70Vasakpoolne kaugtuli (halogeen)71–72Käiviti73–74Käigukasti juhtplokkNrAhel75Mootori juhtplokk76Heitgaaside vähendamissüs‐
teem77–78Helisignaal79Pesurisüsteem80–81Mootori juhtplokk82–83Süütepool84Süütepool85Jõuülekanne86–87Diislikütuse soojendus88Õhusiiber89–90–91–92Kütusepump93Elektrooniline võtmesüsteemNrAhel94–95Jahutusvedeliku pump96Diislikütuse soojendus97–98–99Jahutusvedeliku pump
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.

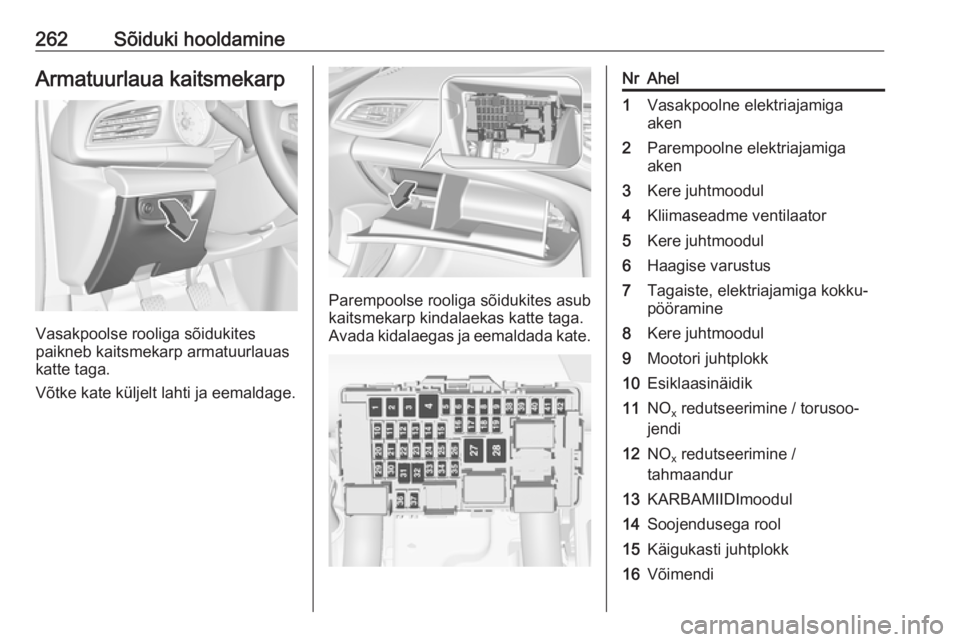

262Sõiduki hooldamineArmatuurlaua kaitsmekarp
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
katte taga.
Võtke kate küljelt lahti ja eemaldage.
Parempoolse rooliga sõidukites asub
kaitsmekarp kindalaekas katte taga.
Avada kidalaegas ja eemaldada kate.
NrAhel1Vasakpoolne elektriajamiga
aken2Parempoolne elektriajamiga
aken3Kere juhtmoodul4Kliimaseadme ventilaator5Kere juhtmoodul6Haagise varustus7Tagaiste, elektriajamiga kokku‐
pööramine8Kere juhtmoodul9Mootori juhtplokk10Esiklaasinäidik11NO x redutseerimine / torusoo‐
jendi12NO x redutseerimine /
tahmaandur13KARBAMIIDImoodul14Soojendusega rool15Käigukasti juhtplokk16Võimendi
