Condução e funcionamento231outros factores de interferência,
surge uma mensagem no Centro de
Informação do Condutor.
Mensagens do veículo 3 135.

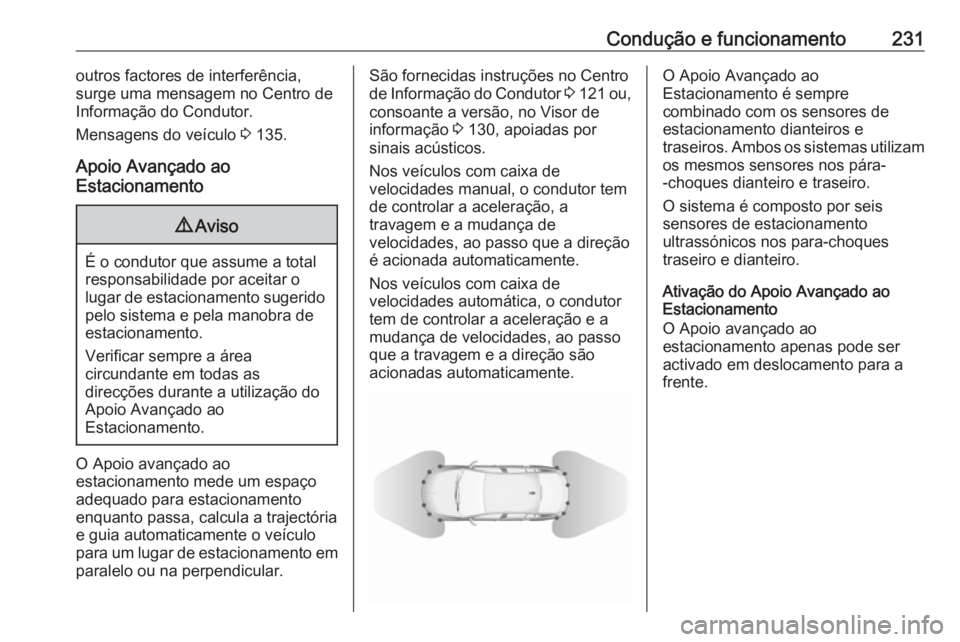

Apoio Avançado ao
Estacionamento9 Aviso
É o condutor que assume a total
responsabilidade por aceitar o
lugar de estacionamento sugerido pelo sistema e pela manobra de
estacionamento.
Verificar sempre a área
circundante em todas as
direcções durante a utilização do
Apoio Avançado ao
Estacionamento.
O Apoio avançado ao
estacionamento mede um espaço
adequado para estacionamento
enquanto passa, calcula a trajectória
e guia automaticamente o veículo
para um lugar de estacionamento em
paralelo ou na perpendicular.
São fornecidas instruções no Centro
de Informação do Condutor 3 121 ou,
consoante a versão, no Visor de
informação 3 130, apoiadas por
sinais acústicos.
Nos veículos com caixa de
velocidades manual, o condutor tem
de controlar a aceleração, a
travagem e a mudança de
velocidades, ao passo que a direção
é acionada automaticamente.
Nos veículos com caixa de
velocidades automática, o condutor
tem de controlar a aceleração e a
mudança de velocidades, ao passo
que a travagem e a direção são
acionadas automaticamente.O Apoio Avançado ao
Estacionamento é sempre
combinado com os sensores de
estacionamento dianteiros e
traseiros. Ambos os sistemas utilizam
os mesmos sensores nos pára-
-choques dianteiro e traseiro.
O sistema é composto por seis
sensores de estacionamento
ultrassónicos nos para-choques
traseiro e dianteiro.
Ativação do Apoio Avançado ao
Estacionamento
O Apoio avançado ao
estacionamento apenas pode ser
activado em deslocamento para a
frente.

232Condução e funcionamento
Ao procurar um lugar para
estacionar, o sistema fica pronto a funcionar através de uma pressão
curta em (.
O sistema reconhece e memoriza (10
metros para lugares de
estacionamento paralelos ou
6 metros para lugares de
estacionamento perpendiculares) no
modo de sensores de
estacionamento.
O sistema só pode ser activado a
uma velocidade até 30 km/h e
procura um lugar de estacionamento
a uma velocidade até 30 km/h.
A distância máxima permitida em
paralelo entre o veículo e uma fila de
automóveis estacionados é de
1,8 metros para estacionamento em
paralelo e de 2,5 metros para
estacionamento na perpendicular.
FuncionalidadeModo de procura de lugar de
estacionamento, indicação no Centro de Informação do Condutor
Selecionar um lugar de
estacionamento paralelo ou
perpendicular no Centro de
Informação do Condutor através de uma pressão longa em (.
O sistema está configurado por
predefinição para detectar lugares de
estacionamento do lado do
passageiro. Para detetar lugares de
estacionamento no lado de condutor, ligar o indicador do sinal no lado docondutor.
Quando for detectado um espaço, é
apresentada uma indicação visual no Centro de Informação do Condutor eemitido um sinal acústico.

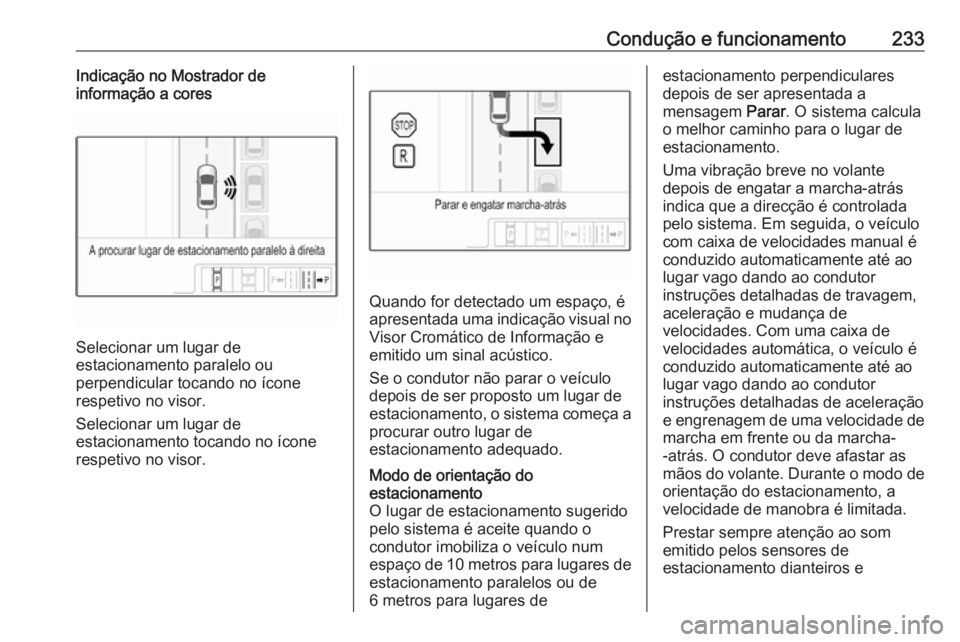

Condução e funcionamento233Indicação no Mostrador de
informação a cores
Selecionar um lugar de
estacionamento paralelo ou
perpendicular tocando no ícone
respetivo no visor.
Selecionar um lugar de
estacionamento tocando no ícone
respetivo no visor.
Quando for detectado um espaço, é
apresentada uma indicação visual no Visor Cromático de Informação e
emitido um sinal acústico.
Se o condutor não parar o veículo
depois de ser proposto um lugar de
estacionamento, o sistema começa a
procurar outro lugar de
estacionamento adequado.
Modo de orientação do
estacionamento
O lugar de estacionamento sugerido
pelo sistema é aceite quando o
condutor imobiliza o veículo num
espaço de 10 metros para lugares de
estacionamento paralelos ou de
6 metros para lugares deestacionamento perpendiculares
depois de ser apresentada a
mensagem Parar. O sistema calcula
o melhor caminho para o lugar de estacionamento.
Uma vibração breve no volante
depois de engatar a marcha-atrás
indica que a direcção é controlada
pelo sistema. Em seguida, o veículo
com caixa de velocidades manual é
conduzido automaticamente até ao
lugar vago dando ao condutor
instruções detalhadas de travagem,
aceleração e mudança de
velocidades. Com uma caixa de
velocidades automática, o veículo é
conduzido automaticamente até ao
lugar vago dando ao condutor
instruções detalhadas de aceleração e engrenagem de uma velocidade de marcha em frente ou da marcha-
-atrás. O condutor deve afastar as
mãos do volante. Durante o modo de
orientação do estacionamento, a
velocidade de manobra é limitada.
Prestar sempre atenção ao som
emitido pelos sensores de
estacionamento dianteiros e

234Condução e funcionamentotraseiros. Um som contínuo indica
que a distância a um obstáculo é
inferior a aprox. 30 cm.
Se, por algum motivo, o condutor tiver
de assumir a direcção, segurar o
volante apenas na borda exterior. A
direcção automática é cancelada
nesta situação.Indicação de amostragem
As instruções no mostrador indicam:
● Sugestões gerais e mensagens de aviso.
● Uma sugestão ao conduzir acima
de 30 km/h durante o modo de
procura de lugar de
estacionamento.
● A exigência de parar o veículo quando é detectado um lugar de
estacionamento.
● A direcção da condução durante a manobra de estacionamento.
● O pedido para engrenar a marcha-atrás ou a primeira
velocidade, ou R ou D com uma
caixa de velocidades automática.● O pedido para parar ou conduzir lentamente.
● Para algumas das instruções é apresentada uma barra de
progresso no Centro de
Informação do Condutor.
● A conclusão com êxito da manobra de estacionamentoindicada pelo aparecimento de
um símbolo e um sinal sonoro.
● O cancelamento de uma manobra de estacionamento.
Mostrar prioridades
A indicação do Apoio avançado ao
estacionamento no Centro de
Informação do Condutor pode ser
inibida por mensagens do veículo
com maior prioridade. Depois de
aprovar a mensagem premindo
SET/CLR na alavanca do indicador
de mudança de direção ou 9 no
volante, surgem novamente
instruções do Apoio Avançado ao
Estacionamento e a manobra de
estacionamento pode ser retomada.Desativação
O sistema é desactivado ao:
● uma pressão curta em (
● a manobra de estacionamento é concluída com êxito
● conduzir a velocidade mais elevada do que 30 km/h durante
a procura de lugar de
estacionamento
● conduzir a velocidade mais elevada do que 8 km/h durante a
orientação de estacionamento
● detectada interferência no volante por parte do condutor
● exceder o número máximo de mudanças de velocidades:
8 ciclos para o estacionamento
em paralelo ou 5 ciclos para o
estacionamento na
perpendicular
● desligando a ignição
A desactivação pelo condutor ou pelo
sistema durante a manobra será
indicada por Estacionament
desactivado no visor. Além disso, é
emitido um sinal acústico.

Condução e funcionamento235Avaria
Surge uma mensagem quando:
● Existe uma avaria no sistema.
● O condutor não concluiu com êxito a manobra de
estacionamento.
● O sistema não está operacional.
● Qualquer um dos motivos de desactivação descritos acima é
aplicável.
Se for detectado um objecto durante
as instruções de estacionamento,
surge a indicação Parar no Centro de
Informação do Condutor. Retirar o
objecto fará continuar a manobra de estacionamento. Se o objecto não for
removido, o sistema é desactivado.
Uma pressão longa em ( activa o
sistema e a procura de um novo lugar de estacionamento.Notas básicas sobre os sistemas
de Apoio ao estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.
Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
É possível que o sensor detecte um
objecto que não existe, devido a
perturbações por eco de ruídos
acústicos exteriores ou

236Condução e funcionamentodesalinhamentos mecânicos
(poderão ocorrer avisos falsos
esporádicos).
Certificar-se de que a placa da
matrícula dianteira está instalada
correctamente (não está dobrada e
não tem espaços vazios até ao pára- -choques no lado direito ou
esquerdo) e que os sensores estão
firmemente colocados.
O sistema do apoio avançado ao
estacionamento pode não
responder a mudanças no espaço
de estacionamento disponível
depois de se iniciar uma manobra de
estacionamento. O sistema poderá
reconhecer uma entrada, um portão, um pátio ou mesmo uma passadeiracomo lugar de estacionamento.
Depois de engatar a marcha-atrás,
o sistema inicia uma manobra de
estacionamento. Ter cuidado no que se refere à disponibilidade do lugar
de estacionamento sugerido.
Passeios baixos e irregularidades
na superfície, p. ex. em zonas de obras, não são detetados pelo
sistema. O condutor aceita a
responsabilidade.Advertência
Os veículos novos requerem uma
calibração durante a primeira
utilização. No sentido de uma
melhor orientação para
estacionamento, é necessária uma distância de condução de pelo
menos 10 km, incluindo algumas
curvas.
O sistema está calibrado para rodas
instaladas de fábrica. O
desempenho nas manobras de
estacionamento muda com outros
tamanhos de pneus ou rodas.
Assistência de ângulos mortos laterais
O sistema de aviso de zona de ângulo morto deteta e indica objetos de
ambos os lados do veículo, dentro de uma zona de "ângulo morto"
especificada. O sistema apresenta
um alerta visual em cada espelho
retrovisor exterior, se detetar objetos
que possam não estar visíveis nos
espelhos retrovisores interior e
exteriores.Os sensores de radar do aviso de
zona de ângulo morto estão situados no para-choques traseiro.9 Aviso
A função de aviso de zona de
ângulo morto lateral não substitui a visão do condutor.
O sistema não detecta:
● veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente
● peões, ciclistas ou animais Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema deteta um veículo na zona de ângulo morto durante a marcha em frente, quer ao
ultrapassar, quer ao ultrapassar um
veículo, quer ao ser ultrapassado, o
símbolo de aviso amarelo B acende-
-se no espelho retrovisor exterior relevante. Se, nesse momento, o

Condução e funcionamento237condutor ativar o indicador de
mudança de direção, o símbolo de
aviso B começa a piscar a amarelo
para avisar o condutor de que não
deve mudar de faixa.
Advertência
Se a velocidade de ultrapassagem do veículo for pelo menos 10 km/h
superior à do veículo ultrapassado,
o símbolo de aviso B no espelho
retrovisor exterior relevante poderá não se acender.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se durante
breves instantes para indicar que o
sistema está operacional.
Se o veículo estiver equipado com
um aviso de mudança de faixa
3 238, o símbolo F é apresentado
nos espelhos retrovisores.
Desativação A ativação ou desativação do aviso
de zona de ângulo morto lateral pode
ser definida no menu de
personalização do veículo no
Visor de informação.
Personalização do veículo 3 137.
Visor de informação 3 130.
A desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor.
Zonas de detecção
As zonas de detecção começam no
pára-choques traseiro e estendem-se aproximadamente até 3 metros para
trás e para os lados. A altura da zona
situa-se aproximadamente entre 0,5
metros e 2 metros a partir do chão.
O sistema é desativado se o veículo
estiver a rebocar um atrelado ou se
houver um suporte de bicicletas
ligado.
O aviso de zona de ângulo morto
lateral está concebido para ignorar
objetos fixos, tais como grades de
proteção, postes, lancis, paredes e
vigas. Os veículos estacionados e os
veículos em sentido contrário não
são detectados.
Limites do sistema
Em circunstâncias normais pode
acontecer um aviso falhar, isto tem
tendência a aumentar com condições
de chuva.

238Condução e funcionamentoO sistema poderá não funcionar
correctamente quando:
● Os sensores estão tapados por gelo, neve, lama, autocolantes,
ímanes, chapas de metal ou
qualquer outra coisa.
● Condução em chuva torrencial.
● O veículo sofreu um acidente ou se a área adjacente ao sensor dedeteção está danificada ou não
foi reparada corretamente.
● Houver alterações extremas da temperatura.
● O veículo está a rebocar um atrelado
Em caso de avaria do sistema, ou se
o sistema não funcionar devido a
condições temporárias, os símbolos
nos espelhos retrovisores são
permanentemente iluminados e é
apresentada uma mensagem no
Centro de Informação do Condutor. Recorrer a uma oficina.Aviso de mudança de faixa
Além da assistência de ângulos
mortos laterais 3 236, o aviso de
mudança de faixa reconhece
veículos em aproximação rápida pela retaguarda em faixas paralelas junto
ao veículo.
Se o veículo estiver equipado com o
aviso de mudança de faixa, o aviso de
zona sem visibilidade lateral é
sempre incluído.
O sistema emite um aviso visual em
cada espelho retrovisor exterior
quando detecta veículos em
aproximação rápida pela retaguarda.
Os sensores de distância do radar
estão situados no pára-choques
traseiro.9 Aviso
O aviso de mudança de faixa não
substitui a visão do condutor.
Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema deteta um veículo em aproximação pela retaguarda a
uma velocidade consideravelmente
superior, o símbolo de aviso amarelo
F acende-se no espelho retrovisor
exterior relevante. Se, nesse
momento, o condutor ativar o
indicador de mudança de direção, o
símbolo de aviso F começa a
piscar a amarelo para avisar o
condutor de que não deve mudar de
faixa.
O aviso de mudança de faixa está
ativo em todas as velocidades.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
