2018 OPEL ASTRA K Priručnik za vlasnika (in Croatian)

Njega vozila247Kod verzija s LED stražnjim
svjetlima i LED zaustavnim
svjetlima, možete izvaditi i
zamijeniti samo žarulju
pokazivača smjera ( 1).
8. Pričvrstite nosač žarulje u sklop svjetla.
9. Pričvrstite kabel u držač.
10. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosnu maticu iz unutrašnjosti prtljažnika. Postavite pokrov.
Ovisno o verziji, stražnje svjetla i
zaustavna svjetla su dizajnirana kao
LED svjetla. U slučaju kvara, neka
Vam radionica zamijeni LED svjetla.Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.
4. Odvojite utikač od sklopa svjetla.

248Njega vozila
5. Pritisnite tri osigurača i izvaditedržač žarulje iz sklopa svjetla.
Kod verzija s LED stražnjim
svjetlima, položaj sigurnosnih
jezička malo se razlikuje.
6. Izvadite sijalicu i zamijenite je:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu ( 2)
(lijeva strana)
Svjetlo za vožnju unatrag ( 2)
(desna strana)Kod verzija s LED stražnjim
svjetlima, možete izvaditi i
zamijeniti samo žarulju svjetla za vožnju unatrag ( 1).
7. Držač sijalice umetnite u sklop stražnjeg svjetla. Pričvrstite utikačna sklop svjetla. Postavite sklop
svjetla na vrata prtljažnika i
zategnite vijak iznutra. Postavite
pokrov.
Ovisno o verziji, stražnje svjetla su
dizajnirana kao LED svjetla. U slučaju
kvara, neka Vam radionica zamijeni
LED svjetla.

Njega vozila249Sports Tourer
1. Oslobodite i otvorite poklopac naodgovarajućoj strani.
2. Odvijte rukom obje plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop stražnjegsvjetla iz utora i uklonite ga.
4. Kabel odspojite s držača.
5. Standardna stražnja svjetla:
Oslobodite osigurače i izvadite
držač žarulje iz sklopa svjetla.
6. Izvadite i zamijenite žarulje:

250Njega vozilaStražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Pokazivač smjera ( 2)
7. Umetnite nosač žarulje u sklop svjetla.
8. LED stražnja svjetla:
Kod verzija s LED stražnjim
svjetlima i LED zaustavnim
svjetlima, možete zamijeniti samo
žarulju svjetla pokazivača smjera: izvadite držač žarulje iz sklopa
svjetla okretanjem. Zamijenite
žarulju u držaču žarulje.
9. Pričvrstite kabel u držač.
10. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosne matice iz unutrašnjosti prtljažnika. Postavite pokrov.
Ovisno o verziji, stražnje svjetla i
zaustavna svjetla su dizajnirana kao
LED svjetla. U slučaju kvara, neka
Vam radionica zamijeni LED svjetla.
Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.

Njega vozila251
4. Pritisnite tri osigurača i izvaditedržač žarulje iz sklopa svjetla.
5. Izvadite sijalicu i zamijenite je:
Svjetlo za vožnju unatrag ( 1)
Stražnje svjetlo ( 2)
Stražnje svjetlo za maglu ( 3)
(lijeva strana)
6. Držač sijalice umetnite u sklop stražnjeg svjetla.
7. Kod verzija s LED stražnjimsvjetlima, možete zamijeniti samo
žarulju svjetla za vožnju unatrag:
izvadite držač žarulje iz sklopa
svjetla okretanjem. Zamijenite
žarulju u držaču žarulje.
8. Postavite sklop svjetla na vrata prtljažnika i zategnite pričvrsnu
maticu iznutra. Postavite pokrov.
Ovisno o verziji, stražnje svjetla su
dizajnirana kao LED svjetla. U slučaju kvara, neka Vam radionica zamijeni
LED svjetla.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.

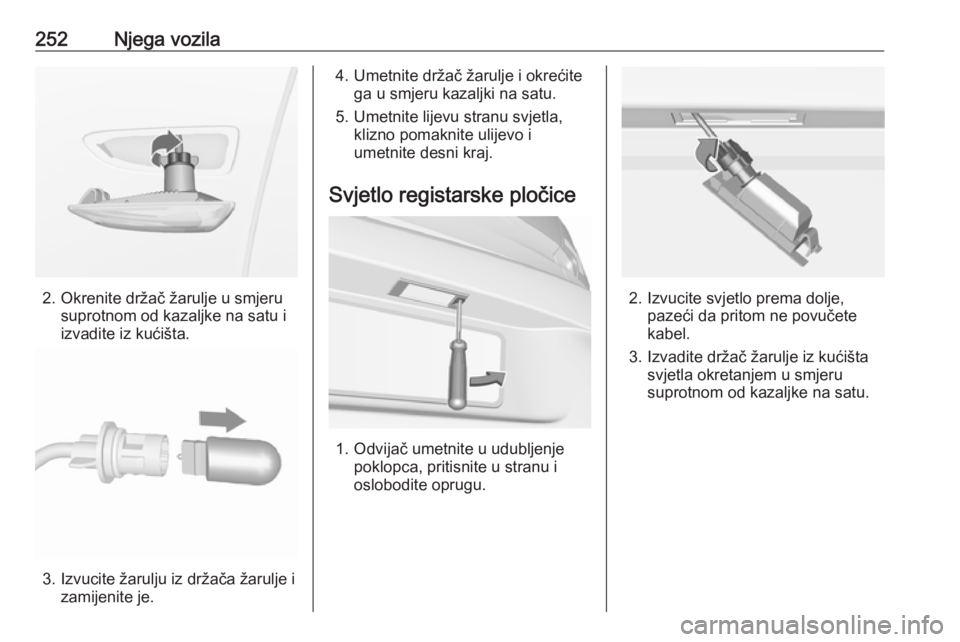

252Njega vozila
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.

Njega vozila253
4. Izvucite žarulju iz držača žarulje izamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Neke verzije imaju LED svjetla
registarske pločice. U slučaju
neispravnih LED svjetala, neka ih
zamijeni radionica.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za
čitanje
Žarulje treba zamijeniti radionica.
Svjetlo prtljažnika Žarulje treba zamijeniti radionica.
Osvjetljenje ploče sinstrumentima
Žarulje treba zamijeniti radionica.Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
● prtljažnik
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

254Njega vozila
Hvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.
