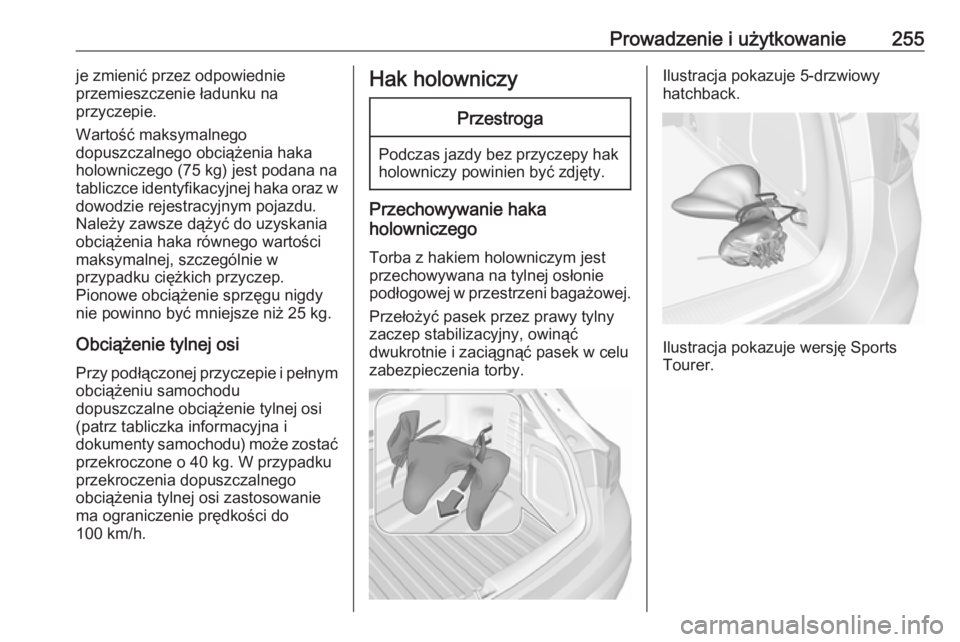

Prowadzenie i użytkowanie255je zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.
Wartość maksymalnego
dopuszczalnego obciążenia haka
holowniczego (75 kg) jest podana na
tabliczce identyfikacyjnej haka oraz w
dowodzie rejestracyjnym pojazdu.
Należy zawsze dążyć do uzyskania
obciążenia haka równego wartości
maksymalnej, szczególnie w
przypadku ciężkich przyczep.
Pionowe obciążenie sprzęgu nigdy
nie powinno być mniejsze niż 25 kg.
Obciążenie tylnej osi
Przy podłączonej przyczepie i pełnym obciążeniu samochodu
dopuszczalne obciążenie tylnej osi
(patrz tabliczka informacyjna i
dokumenty samochodu) może zostać
przekroczone o 40 kg. W przypadku
przekroczenia dopuszczalnego
obciążenia tylnej osi zastosowanie
ma ograniczenie prędkości do
100 km/h.Hak holowniczyPrzestroga
Podczas jazdy bez przyczepy hak holowniczy powinien być zdjęty.
Przechowywanie haka
holowniczego
Torba z hakiem holowniczym jest
przechowywana na tylnej osłonie
podłogowej w przestrzeni bagażowej.
Przełożyć pasek przez prawy tylny
zaczep stabilizacyjny, owinąć
dwukrotnie i zaciągnąć pasek w celu
zabezpieczenia torby.
Ilustracja pokazuje 5-drzwiowy
hatchback.
Ilustracja pokazuje wersję Sports
Tourer.

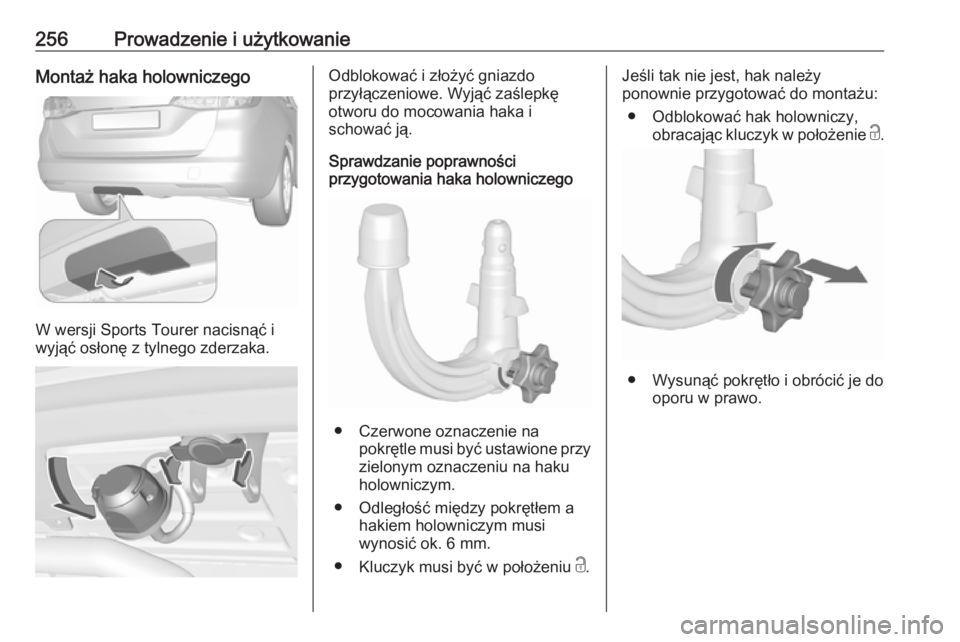

256Prowadzenie i użytkowanieMontaż haka holowniczego
W wersji Sports Tourer nacisnąć i
wyjąć osłonę z tylnego zderzaka.
Odblokować i złożyć gniazdo
przyłączeniowe. Wyjąć zaślepkę
otworu do mocowania haka i
schować ją.
Sprawdzanie poprawności
przygotowania haka holowniczego
● Czerwone oznaczenie na
pokrętle musi być ustawione przy
zielonym oznaczeniu na haku holowniczym.
● Odległość między pokrętłem a hakiem holowniczym musi
wynosić ok. 6 mm.
● Kluczyk musi być w położeniu c.
Jeśli tak nie jest, hak należy
ponownie przygotować do montażu:
● Odblokować hak holowniczy, obracając kluczyk w położenie c.
● Wysunąć pokrętło i obrócić je do
oporu w prawo.

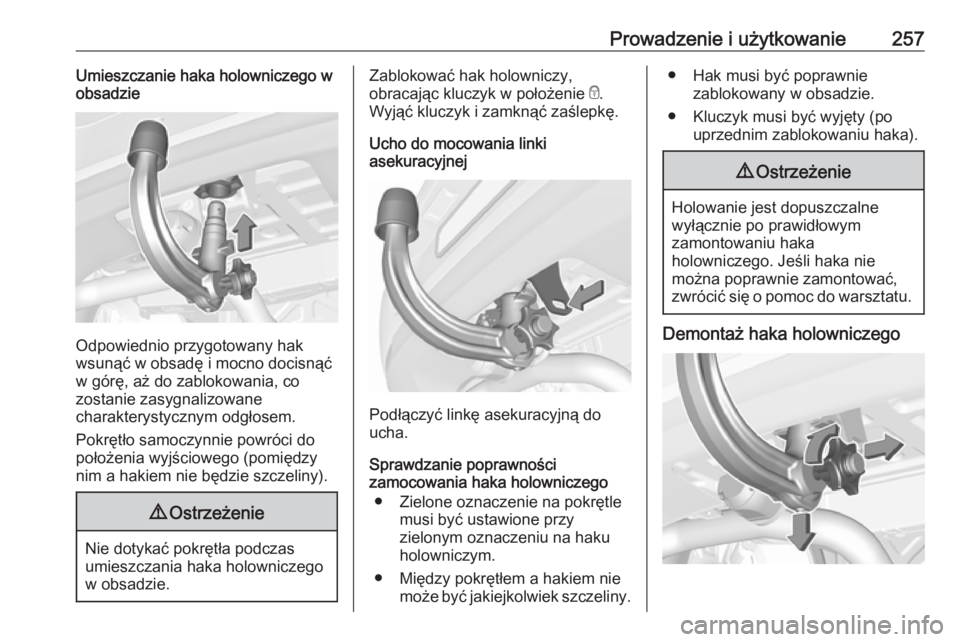

Prowadzenie i użytkowanie257Umieszczanie haka holowniczego w
obsadzie
Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).
9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w położenie e.
Wyjąć kluczyk i zamknąć zaślepkę.
Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
Sprawdzanie poprawności
zamocowania haka holowniczego
● Zielone oznaczenie na pokrętle musi być ustawione przy
zielonym oznaczeniu na haku
holowniczym.
● Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.
● Hak musi być poprawniezablokowany w obsadzie.
● Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować,
zwrócić się o pomoc do warsztatu.
Demontaż haka holowniczego

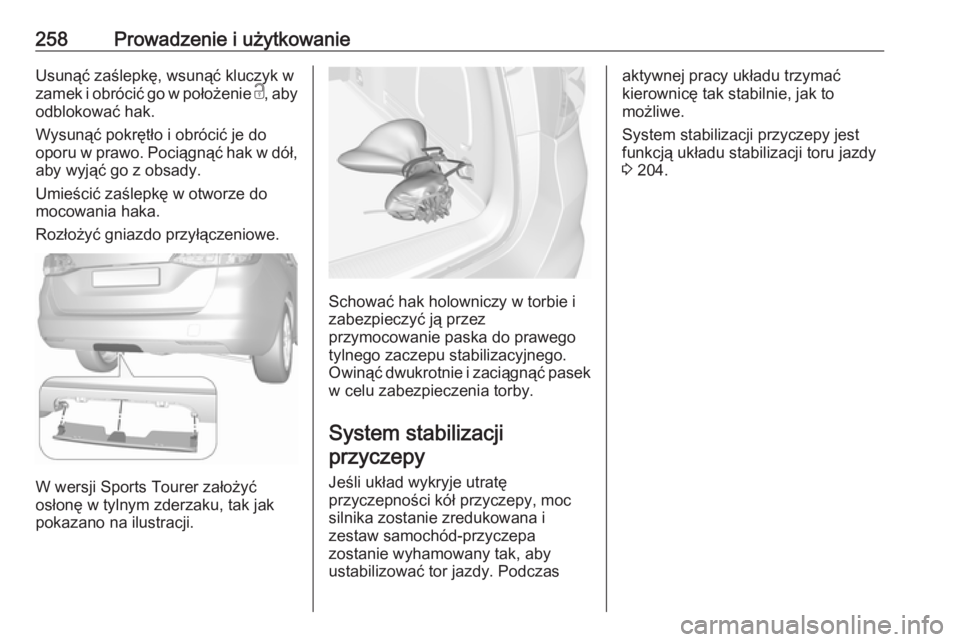

258Prowadzenie i użytkowanieUsunąć zaślepkę, wsunąć kluczyk wzamek i obrócić go w położenie c, aby
odblokować hak.
Wysunąć pokrętło i obrócić je do oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka.
Rozłożyć gniazdo przyłączeniowe.
W wersji Sports Tourer założyć
osłonę w tylnym zderzaku, tak jak
pokazano na ilustracji.
Schować hak holowniczy w torbie i zabezpieczyć ją przez
przymocowanie paska do prawego
tylnego zaczepu stabilizacyjnego.
Owinąć dwukrotnie i zaciągnąć pasek
w celu zabezpieczenia torby.
System stabilizacjiprzyczepy
Jeśli układ wykryje utratę
przyczepności kół przyczepy, moc
silnika zostanie zredukowana i
zestaw samochód-przyczepa
zostanie wyhamowany tak, aby
ustabilizować tor jazdy. Podczas
aktywnej pracy układu trzymać
kierownicę tak stabilnie, jak to
możliwe.
System stabilizacji przyczepy jest
funkcją układu stabilizacji toru jazdy
3 204.

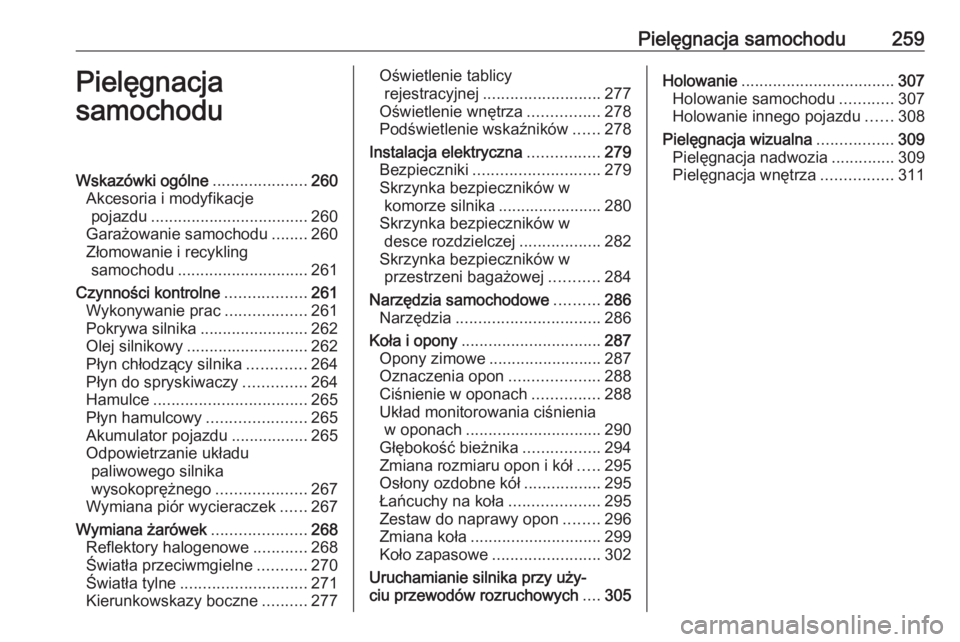

Pielęgnacja samochodu259Pielęgnacja
samochoduWskazówki ogólne .....................260
Akcesoria i modyfikacje pojazdu ................................... 260
Garażowanie samochodu ........260
Złomowanie i recykling samochodu ............................. 261
Czynności kontrolne ..................261
Wykonywanie prac ..................261
Pokrywa silnika ........................262
Olej silnikowy ........................... 262
Płyn chłodzący silnika .............264
Płyn do spryskiwaczy ..............264
Hamulce .................................. 265
Płyn hamulcowy ......................265
Akumulator pojazdu .................265
Odpowietrzanie układu paliwowego silnika
wysokoprężnego ....................267
Wymiana piór wycieraczek ......267
Wymiana żarówek .....................268
Reflektory halogenowe ............268
Światła przeciwmgielne ...........270
Światła tylne ............................ 271
Kierunkowskazy boczne ..........277Oświetlenie tablicy
rejestracyjnej .......................... 277
Oświetlenie wnętrza ................278
Podświetlenie wskaźników ......278
Instalacja elektryczna ................279
Bezpieczniki ............................ 279
Skrzynka bezpieczników w komorze silnika ....................... 280
Skrzynka bezpieczników w desce rozdzielczej ..................282
Skrzynka bezpieczników w przestrzeni bagażowej ...........284
Narzędzia samochodowe ..........286
Narzędzia ................................ 286
Koła i opony ............................... 287
Opony zimowe ......................... 287
Oznaczenia opon ....................288
Ciśnienie w oponach ...............288
Układ monitorowania ciśnienia w oponach .............................. 290
Głębokość bieżnika .................294
Zmiana rozmiaru opon i kół .....295
Osłony ozdobne kół .................295
Łańcuchy na koła ....................295
Zestaw do naprawy opon ........296
Zmiana koła ............................. 299
Koło zapasowe ........................ 302
Uruchamianie silnika przy uży‐
ciu przewodów rozruchowych ....305Holowanie .................................. 307
Holowanie samochodu ............307
Holowanie innego pojazdu ......308
Pielęgnacja wizualna .................309
Pielęgnacja nadwozia ..............309
Pielęgnacja wnętrza ................311

260Pielęgnacja samochoduWskazówki ogólne
Akcesoria i modyfikacje pojazdu
Zaleca się używanie oryginalnych części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Wszelkie modyfikacje, przeróbki lubinne zmiany w standardowej
specyfikacji pojazdu (w tym między
innymi modyfikacje oprogramowania
lub modyfikacje elektronicznych
jednostek sterujących) mogą
spowodować unieważnienie
gwarancji oferowanej przez firmę
Opel. Ponadto zmiany takie mogą mieć wpływ na systemy
wspomagania kierowcy, zużycie
paliwa, emisję CO 2 oraz innych
związków, a także mogą
spowodować niezgodność pojazduze świadectwem homologacji, a tym
samym mogą mieć wpływ na
ważność jego rejestracji.Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu
Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
● Umyć i nawoskować samochód.
● Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
● Oczyścić i zakonserwować uszczelki gumowe.
● Napełnić całkowicie zbiornik paliwa.
● Wymienić olej silnikowy.
● Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić zabezpieczenie płynu chłodzącego przed
zamarzaniem i korozją.
● Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.
● Zaparkować samochód w suchym, dobrze wentylowanym
miejscu. Wybrać pierwszy lub
wsteczny bieg albo ustawić
dźwignię zmiany biegów w
położeniu P. Zabezpieczyć
samochód przed możliwością
przetoczenia się.
● Nie zaciągać hamulca postojowego.
● Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
● Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu.
Wszystkie układy przestaną
funkcjonować, np. autoalarm.

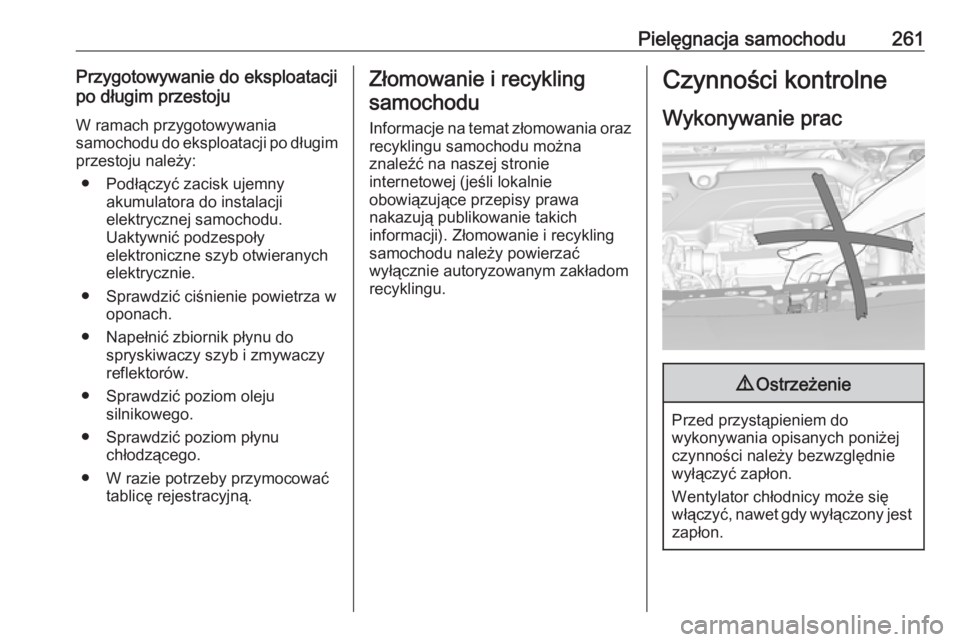

Pielęgnacja samochodu261Przygotowywanie do eksploatacji
po długim przestoju
W ramach przygotowywania
samochodu do eksploatacji po długim przestoju należy:
● Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.
Uaktywnić podzespoły
elektroniczne szyb otwieranych
elektrycznie.
● Sprawdzić ciśnienie powietrza w oponach.
● Napełnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić poziom oleju silnikowego.
● Sprawdzić poziom płynu chłodzącego.
● W razie potrzeby przymocować tablicę rejestracyjną.Złomowanie i recykling
samochodu
Informacje na temat złomowania oraz recyklingu samochodu można
znaleźć na naszej stronie
internetowej (jeśli lokalnie
obowiązujące przepisy prawa
nakazują publikowanie takich
informacji). Złomowanie i recykling samochodu należy powierzać
wyłącznie autoryzowanym zakładom
recyklingu.Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.

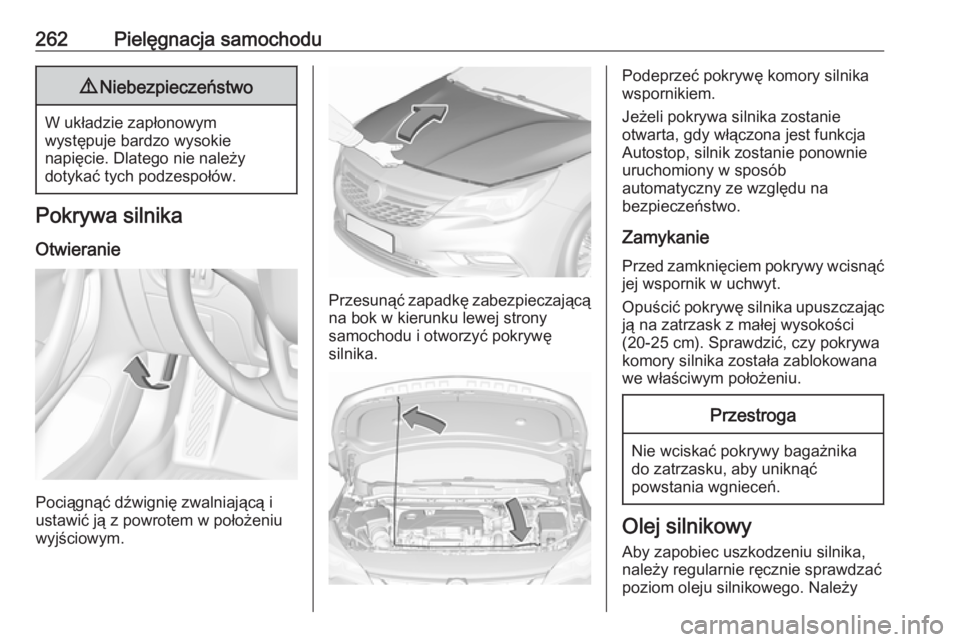

262Pielęgnacja samochodu9Niebezpieczeństwo
W układzie zapłonowym
występuje bardzo wysokie
napięcie. Dlatego nie należy
dotykać tych podzespołów.
Pokrywa silnika
Otwieranie
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Przesunąć zapadkę zabezpieczającą na bok w kierunku lewej strony
samochodu i otworzyć pokrywę
silnika.
Podeprzeć pokrywę komory silnika
wspornikiem.
Jeżeli pokrywa silnika zostanie
otwarta, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny ze względu na
bezpieczeństwo.
Zamykanie Przed zamknięciem pokrywy wcisnąćjej wspornik w uchwyt.
Opuścić pokrywę silnika upuszczając
ją na zatrzask z małej wysokości
(20-25 cm). Sprawdzić, czy pokrywa komory silnika została zablokowana
we właściwym położeniu.Przestroga
Nie wciskać pokrywy bagażnika
do zatrzasku, aby uniknąć
powstania wgnieceń.
Olej silnikowy
Aby zapobiec uszkodzeniu silnika,
należy regularnie ręcznie sprawdzać
poziom oleju silnikowego. Należy
