2018 OPEL ASTRA K Betriebsanleitung (in German)

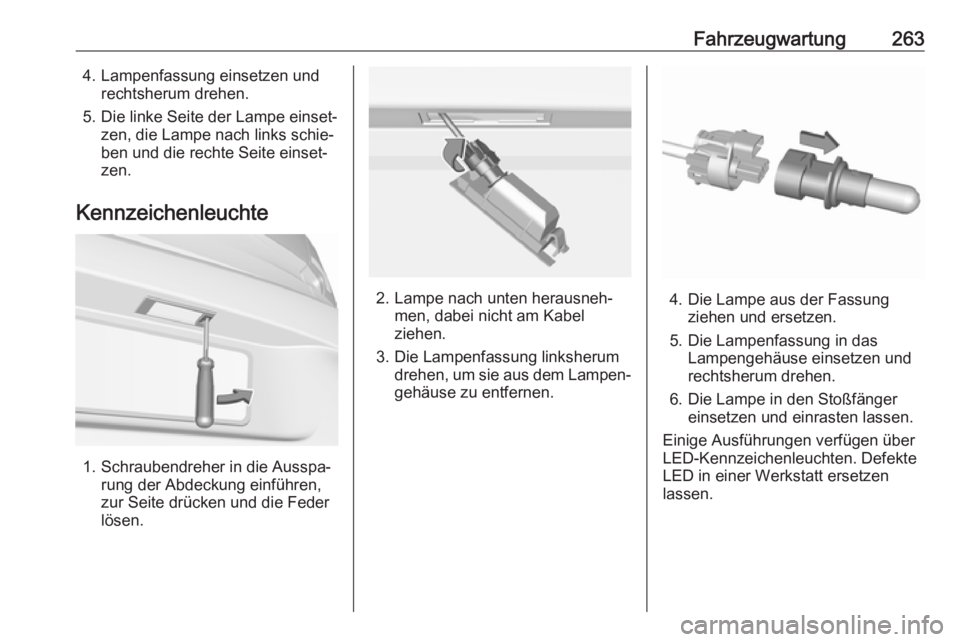

Fahrzeugwartung2634. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
2. Lampe nach unten herausneh‐ men, dabei nicht am Kabel
ziehen.
3. Die Lampenfassung linksherum drehen, um sie aus dem Lampen‐
gehäuse zu entfernen.4. Die Lampe aus der Fassung ziehen und ersetzen.
5. Die Lampenfassung in das Lampengehäuse einsetzen und
rechtsherum drehen.
6. Die Lampe in den Stoßfänger einsetzen und einrasten lassen.
Einige Ausführungen verfügen über
LED-Kennzeichenleuchten. Defekte
LED in einer Werkstatt ersetzen
lassen.

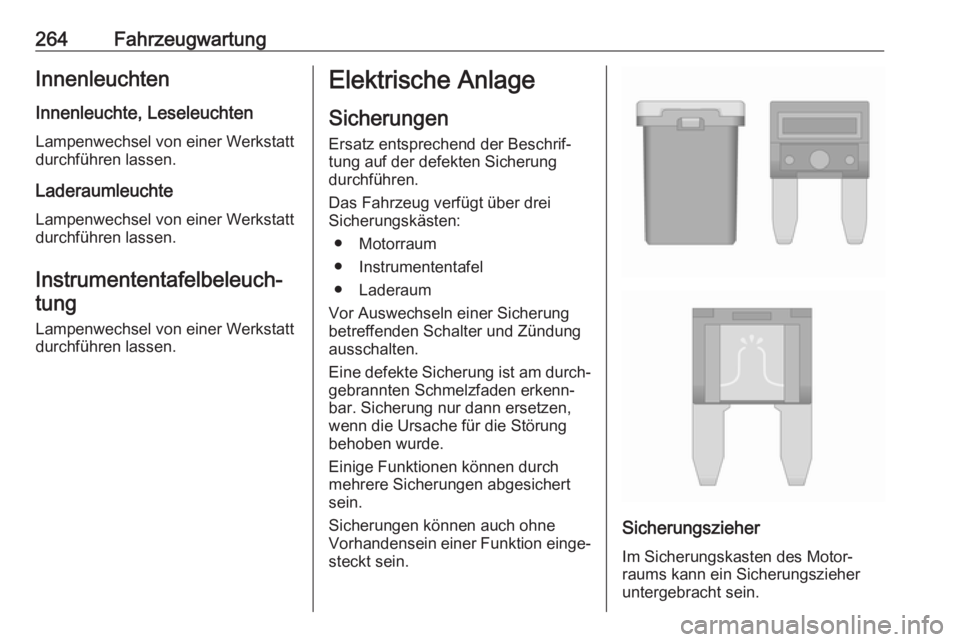

264FahrzeugwartungInnenleuchtenInnenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐ tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei
Sicherungskästen:
● Motorraum
● Instrumententafel
● Laderaum
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher
untergebracht sein.

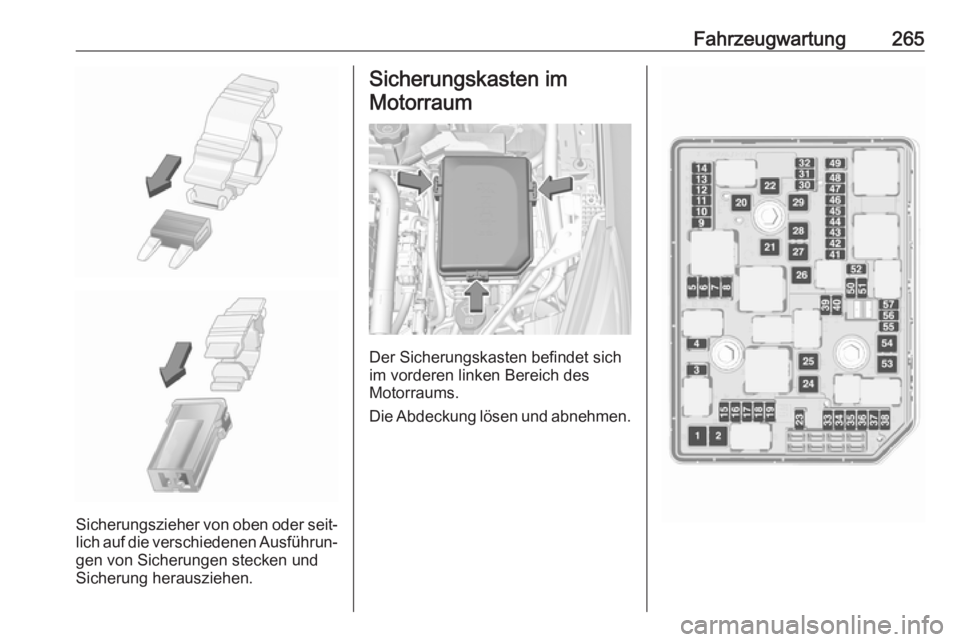

Fahrzeugwartung265
Sicherungszieher von oben oder seit‐lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und
Sicherung herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung lösen und abnehmen.

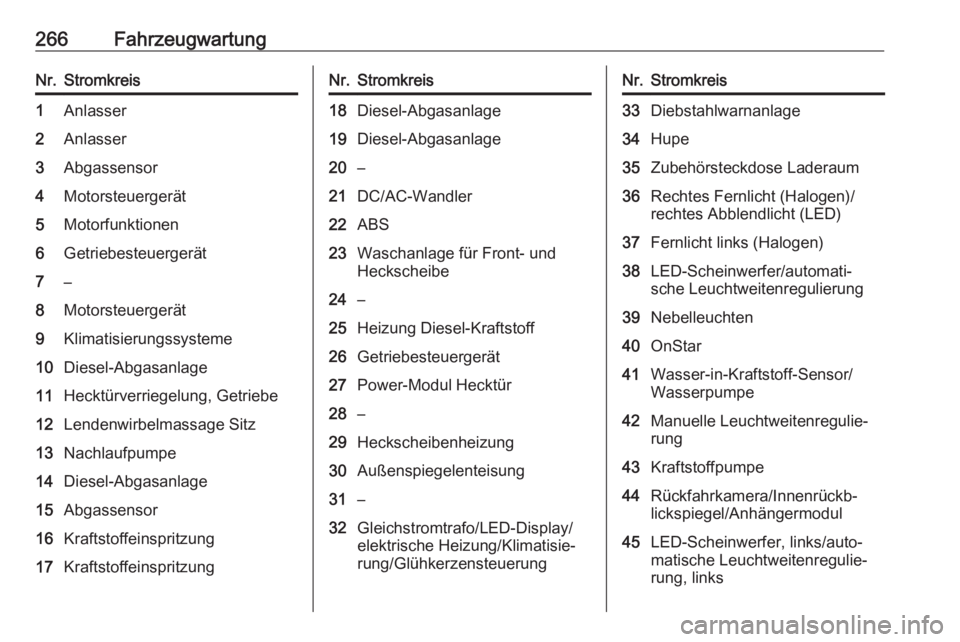

266FahrzeugwartungNr.Stromkreis1Anlasser2Anlasser3Abgassensor4Motorsteuergerät5Motorfunktionen6Getriebesteuergerät7–8Motorsteuergerät9Klimatisierungssysteme10Diesel-Abgasanlage11Hecktürverriegelung, Getriebe12Lendenwirbelmassage Sitz13Nachlaufpumpe14Diesel-Abgasanlage15Abgassensor16Kraftstoffeinspritzung17KraftstoffeinspritzungNr.Stromkreis18Diesel-Abgasanlage19Diesel-Abgasanlage20–21DC/AC-Wandler22ABS23Waschanlage für Front- und
Heckscheibe24–25Heizung Diesel-Kraftstoff26Getriebesteuergerät27Power-Modul Hecktür28–29Heckscheibenheizung30Außenspiegelenteisung31–32Gleichstromtrafo/LED-Display/
elektrische Heizung/Klimatisie‐
rung/GlühkerzensteuerungNr.Stromkreis33Diebstahlwarnanlage34Hupe35Zubehörsteckdose Laderaum36Rechtes Fernlicht (Halogen)/
rechtes Abblendlicht (LED)37Fernlicht links (Halogen)38LED-Scheinwerfer/automati‐
sche Leuchtweitenregulierung39Nebelleuchten40OnStar41Wasser-in-Kraftstoff-Sensor/
Wasserpumpe42Manuelle Leuchtweitenregulie‐
rung43Kraftstoffpumpe44Rückfahrkamera/Innenrückb‐
lickspiegel/Anhängermodul45LED-Scheinwerfer, links/auto‐
matische Leuchtweitenregulie‐
rung, links

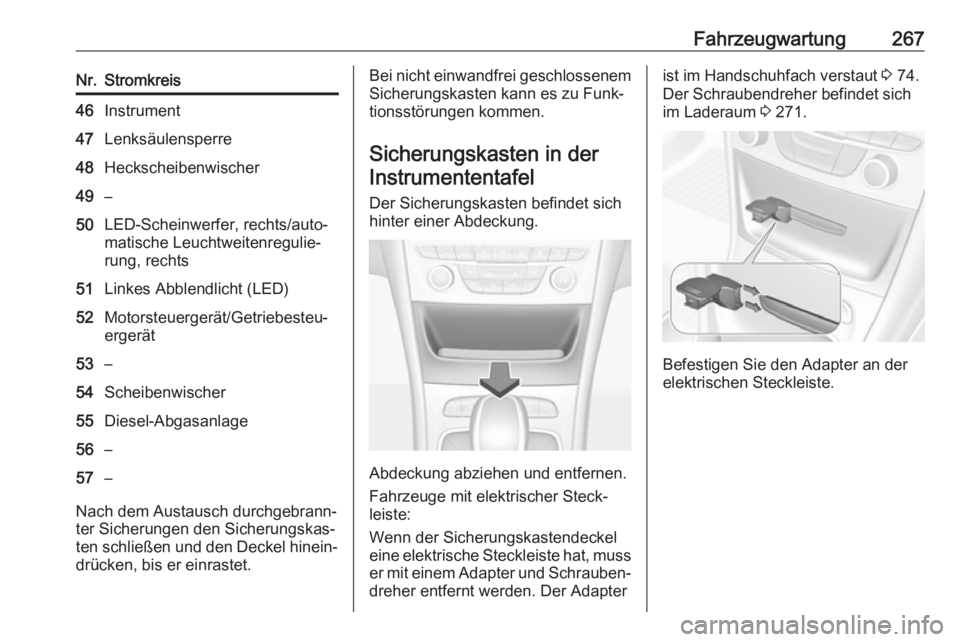

Fahrzeugwartung267Nr.Stromkreis46Instrument47Lenksäulensperre48Heckscheibenwischer49–50LED-Scheinwerfer, rechts/auto‐
matische Leuchtweitenregulie‐
rung, rechts51Linkes Abblendlicht (LED)52Motorsteuergerät/Getriebesteu‐
ergerät53–54Scheibenwischer55Diesel-Abgasanlage56–57–
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in derInstrumententafel
Der Sicherungskasten befindet sich
hinter einer Abdeckung.
Abdeckung abziehen und entfernen.
Fahrzeuge mit elektrischer Steck‐
leiste:
Wenn der Sicherungskastendeckel eine elektrische Steckleiste hat, muss
er mit einem Adapter und Schrauben‐ dreher entfernt werden. Der Adapter
ist im Handschuhfach verstaut 3 74.
Der Schraubendreher befindet sich
im Laderaum 3 271.
Befestigen Sie den Adapter an der
elektrischen Steckleiste.

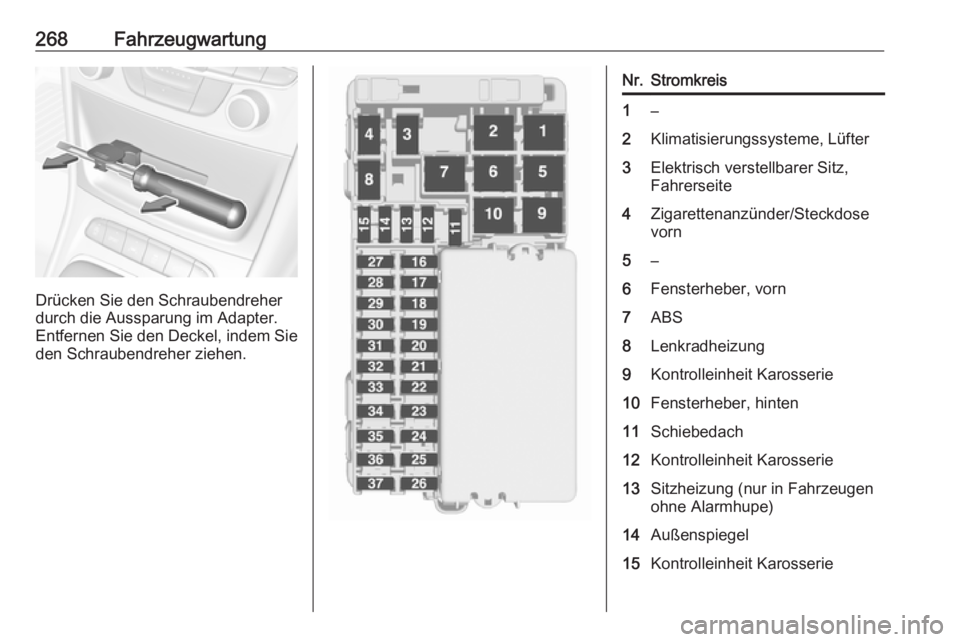

268Fahrzeugwartung
Drücken Sie den Schraubendreher
durch die Aussparung im Adapter.
Entfernen Sie den Deckel, indem Sie
den Schraubendreher ziehen.
Nr.Stromkreis1–2Klimatisierungssysteme, Lüfter3Elektrisch verstellbarer Sitz,
Fahrerseite4Zigarettenanzünder/Steckdose
vorn5–6Fensterheber, vorn7ABS8Lenkradheizung9Kontrolleinheit Karosserie10Fensterheber, hinten11Schiebedach12Kontrolleinheit Karosserie13Sitzheizung (nur in Fahrzeugen
ohne Alarmhupe)14Außenspiegel15Kontrolleinheit Karosserie

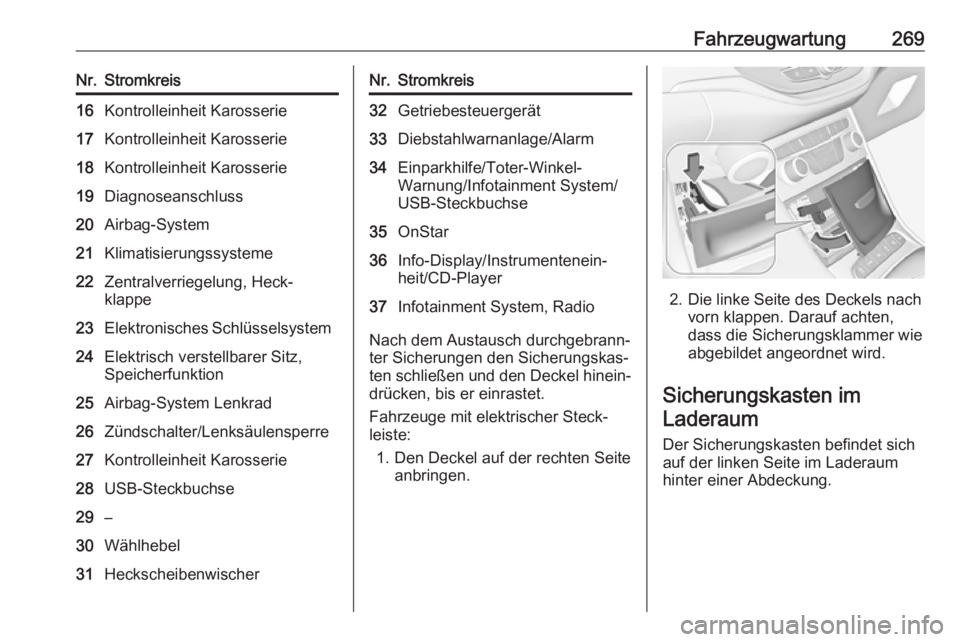

Fahrzeugwartung269Nr.Stromkreis16Kontrolleinheit Karosserie17Kontrolleinheit Karosserie18Kontrolleinheit Karosserie19Diagnoseanschluss20Airbag-System21Klimatisierungssysteme22Zentralverriegelung, Heck‐
klappe23Elektronisches Schlüsselsystem24Elektrisch verstellbarer Sitz,
Speicherfunktion25Airbag-System Lenkrad26Zündschalter/Lenksäulensperre27Kontrolleinheit Karosserie28USB-Steckbuchse29–30Wählhebel31HeckscheibenwischerNr.Stromkreis32Getriebesteuergerät33Diebstahlwarnanlage/Alarm34Einparkhilfe/Toter-Winkel-
Warnung/Infotainment System/
USB-Steckbuchse35OnStar36Info-Display/Instrumentenein‐
heit/CD-Player37Infotainment System, Radio
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Fahrzeuge mit elektrischer Steck‐ leiste:
1. Den Deckel auf der rechten Seite anbringen.
2. Die linke Seite des Deckels nachvorn klappen. Darauf achten,
dass die Sicherungsklammer wie
abgebildet angeordnet wird.
Sicherungskasten im Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hinter einer Abdeckung.

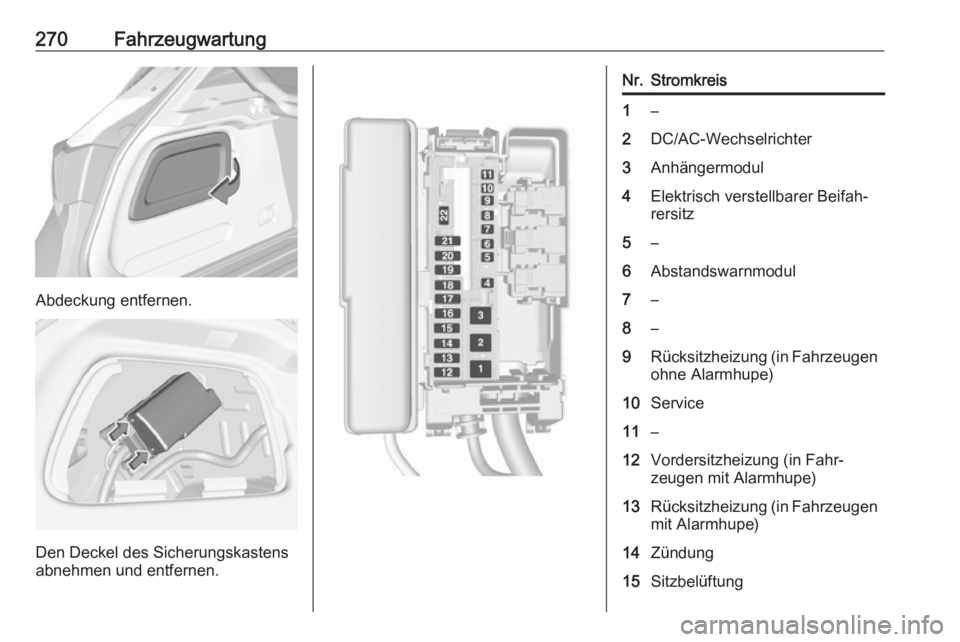

270Fahrzeugwartung
Abdeckung entfernen.
Den Deckel des Sicherungskastens
abnehmen und entfernen.
Nr.Stromkreis1–2DC/AC-Wechselrichter3Anhängermodul4Elektrisch verstellbarer Beifah‐
rersitz5–6Abstandswarnmodul7–8–9Rücksitzheizung (in Fahrzeugen
ohne Alarmhupe)10Service11–12Vordersitzheizung (in Fahr‐
zeugen mit Alarmhupe)13Rücksitzheizung (in Fahrzeugen
mit Alarmhupe)14Zündung15Sitzbelüftung
