2018 OPEL ASTRA K Betriebsanleitung (in German)

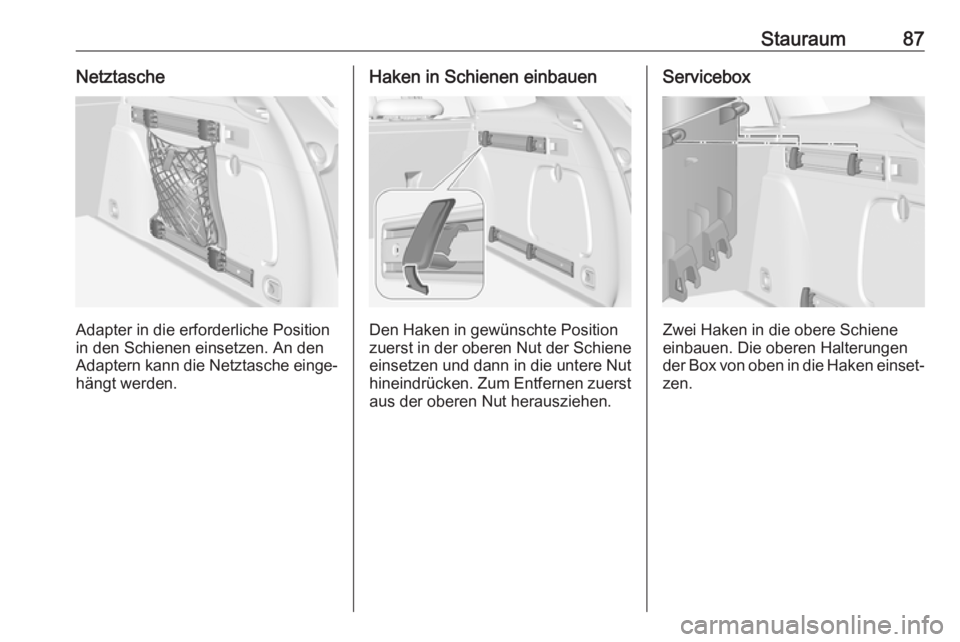

Stauraum87Netztasche
Adapter in die erforderliche Position
in den Schienen einsetzen. An den
Adaptern kann die Netztasche einge‐
hängt werden.
Haken in Schienen einbauen
Den Haken in gewünschte Position
zuerst in der oberen Nut der Schiene
einsetzen und dann in die untere Nut
hineindrücken. Zum Entfernen zuerst aus der oberen Nut herausziehen.
Servicebox
Zwei Haken in die obere Schiene
einbauen. Die oberen Halterungen der Box von oben in die Haken einset‐
zen.

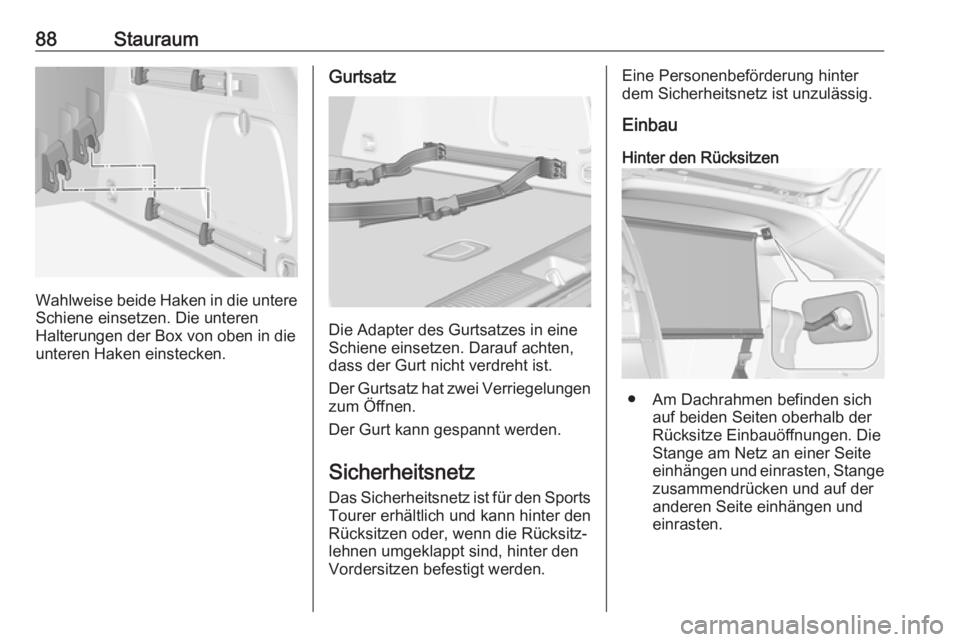

88Stauraum
Wahlweise beide Haken in die untereSchiene einsetzen. Die unteren
Halterungen der Box von oben in die
unteren Haken einstecken.
Gurtsatz
Die Adapter des Gurtsatzes in eine
Schiene einsetzen. Darauf achten, dass der Gurt nicht verdreht ist.
Der Gurtsatz hat zwei Verriegelungen zum Öffnen.
Der Gurt kann gespannt werden.
Sicherheitsnetz
Das Sicherheitsnetz ist für den Sports
Tourer erhältlich und kann hinter den
Rücksitzen oder, wenn die Rücksitz‐ lehnen umgeklappt sind, hinter den
Vordersitzen befestigt werden.
Eine Personenbeförderung hinter dem Sicherheitsnetz ist unzulässig.
Einbau
Hinter den Rücksitzen
● Am Dachrahmen befinden sich auf beiden Seiten oberhalb der
Rücksitze Einbauöffnungen. Die
Stange am Netz an einer Seite
einhängen und einrasten, Stange
zusammendrücken und auf der
anderen Seite einhängen und
einrasten.

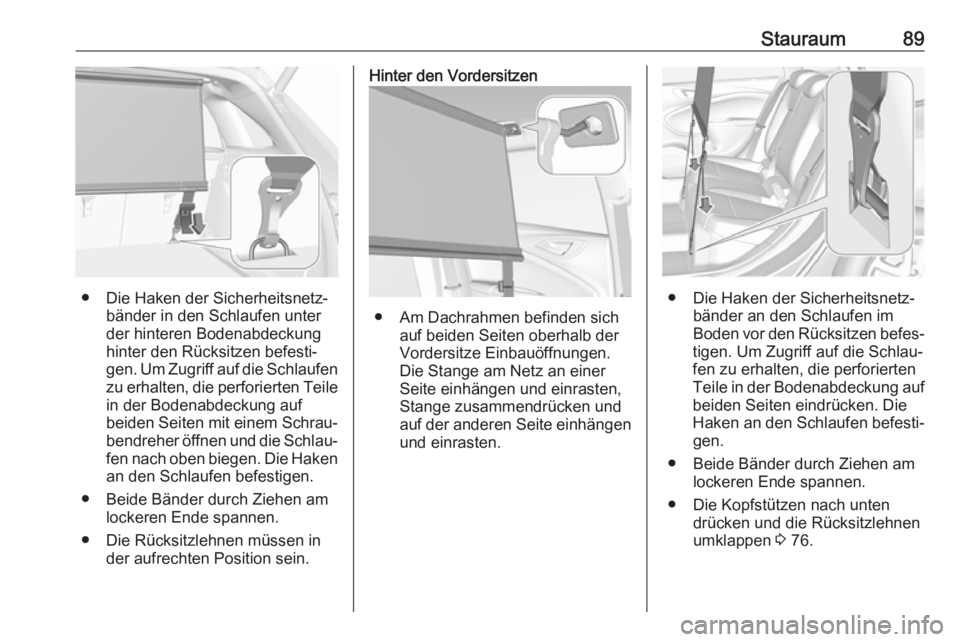

Stauraum89
● Die Haken der Sicherheitsnetz‐bänder in den Schlaufen unter
der hinteren Bodenabdeckung
hinter den Rücksitzen befesti‐
gen. Um Zugriff auf die Schlaufen zu erhalten, die perforierten Teile
in der Bodenabdeckung auf
beiden Seiten mit einem Schrau‐ bendreher öffnen und die Schlau‐
fen nach oben biegen. Die Haken
an den Schlaufen befestigen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
● Die Rücksitzlehnen müssen in der aufrechten Position sein.
Hinter den Vordersitzen
● Am Dachrahmen befinden sich auf beiden Seiten oberhalb der
Vordersitze Einbauöffnungen. Die Stange am Netz an einer
Seite einhängen und einrasten,
Stange zusammendrücken und
auf der anderen Seite einhängen
und einrasten.
● Die Haken der Sicherheitsnetz‐ bänder an den Schlaufen im
Boden vor den Rücksitzen befes‐
tigen. Um Zugriff auf die Schlau‐
fen zu erhalten, die perforierten
Teile in der Bodenabdeckung auf
beiden Seiten eindrücken. Die
Haken an den Schlaufen befesti‐ gen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
● Die Kopfstützen nach unten drücken und die Rücksitzlehnen
umklappen 3 76.

90StauraumAusbau
Die Klappe am Spanner an beiden
Seiten ziehen, um die Bänder zu
lösen. Haken von den Ösen lösen.
Die Sicherheitsnetzstangen aus denHalterungen im Dachrahmen ausha‐
ken.
Netz einrollen und mit einem Gurt
sichern.
Unterbringung
Alle Motorversionen außer CNG: Das entfernte Sicherheitsnetz kann unter
der Bodenabdeckung im Heck
verstaut werden 3 84.
Warndreieck
Schrägheck, 5-türig
Das Warndreieck in der Aussparung
vor der Hecktür verstauen.
Schrägheck, 5-türig, mit CNG
Das Warndreieck in der Aussparung
unter der Bodenabdeckung im Heck
verstauen.

Stauraum91Sports Tourer
Das Warndreieck in der Aussparung
unter der hinteren Bodenabdeckung
auf der rechten oder linken Seite
verstauen.
Verbandstasche Die Verbandstasche im Stauraum in
der linken Seitenwand verstauen.
Abbildung zeigt 5-türiges Schräg‐
heck.
Zum Öffnen des Fachs die Abde‐
ckung ausrasten und öffnen.
Abbildung zeigt Sports Tourer.
Zum Öffnen der Abdeckung den Knopf drehen.

92StauraumDachgepäckträger
Aus Sicherheitsgründen und zur
Vermeidung von Dachbeschädigun‐
gen empfehlen wir, das für Ihr Fahr‐
zeug zugelassene Dachgepäckträ‐
gersystem zu verwenden. Bitte
wenden Sie sich für weitere Informa‐
tionen an Ihre Werkstatt.
Dachgepäckträger befestigen
Schrägheck, 5-türig, Sports Tourer
Alle Türen öffnen.
Die Befestigungspunkte befinden
sich an jedem Türrahmen der Karos‐
serie.
Den Dachgepäckträger gemäß den
mitgelieferten Einbauanweisungen
befestigen.
Dachgepäckträger abnehmen, wenn
er nicht in Verwendung ist.9 Warnung
Sports Tourer
Die Dachreling ist nur ein Design‐
element und nicht zum Tragen von Lasten ausgelegt. Die Montage
eines Dachgepäckträgers oder
anderer Zubehörteile ist nicht
zulässig. Ausschließlich die
vorgesehenen Montagepunkte in
den Türrahmen verwenden.
Beladungshinweise
● Schwere Gegenstände im Lade‐ raum an die Rückenlehnen anle‐
gen. Darauf achten, dass die
Rückenlehnen sicher eingerastet
sind, dass also die roten Markie‐ rungen an der Seite neben dem
Entriegelungshebel nicht mehr
sichtbar sind. Bei stapelbaren
Gegenständen die schwereren
nach unten legen.
● Gegenstände mit Verzurrgurten an Verzurrösen sichern 3 85.
● Lose Gegenstände im Laderaum
gegen Verrutschen sichern.

Stauraum93● Beim Transport von Gegenstän‐den im Laderaum dürfen die
Rückenlehnen der Rücksitze
nicht nach vorn geneigt sein.
● Ladung nicht über die Oberkante
der Rückenlehnen hinausragen
lassen.
● Sports Tourer: Sicherheitsnetz einbauen, wenn Gegenstände im
Laderaum transportiert werden.
● Auf der Laderaumabdeckung bzw. der Instrumententafel keine
Gegenstände ablegen und den
Sensor oben auf der Instrumen‐
tentafel nicht abdecken.
● Die Ladung darf nicht die Bedie‐ nung der Pedale, der Park‐
bremse und des Wählhebels
behindern oder die Bewegungs‐ freiheit des Fahrers einschrän‐ken. Keine ungesicherten
Gegenstände im Innenraum
ablegen.
● Nicht mit geöffnetem Laderaum fahren.9Warnung
Immer dafür sorgen, dass die
Ladung sicher im Fahrzeug
verstaut ist. Ansonsten können Teile der Ladung durch den Fahr‐
zeuginnenraum geschleudert
werden und Verletzungen bzw.
Schäden an der Ladung oder am
Fahrzeug verursachen.
● Die Zuladung ist die Differenz
zwischen dem zulässigen
Gesamtgewicht (siehe Typschild
3 300) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die
Gewichtstabelle am Anfang
dieser Bedienungsanleitung
eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.
Sonderausstattungen und Zube‐ hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐
zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐
gungsgurten rutschsicher und
fest verzurren. Reifendruck und
Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h
fahren.
Die zulässige Dachlast beträgt 75 kg. Die Dachlast setzt sich aus den Gewichten des Dachgepäck‐
trägers und der Ladung zusam‐
men.

94Instrumente, BedienelementeInstrumente,
BedienelementeBedienelemente ........................... 95
Lenkradeinstellung ....................95
Fernbedienung am Lenkrad ......95
Lenkradheizung .........................96
Hupe .......................................... 96
Scheibenwischer und Waschanlage ............................ 96
Heckscheibenwischer und Waschanlage ............................ 98
Außentemperatur ......................99
Uhr ............................................. 99
Zubehörsteckdosen .................102
Elektrische Steckleiste ............103
Ascher ..................................... 104
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten .............105
Instrument ............................... 105
Tachometer ............................. 108
Kilometerzähler .......................109
Tageskilometerzähler ..............109
Drehzahlmesser ......................110
Kraftstoffanzeige .....................110
Kraftstoffwahltaste ...................110
Kühlmitteltemperaturanzeige ...112Serviceanzeige ........................112
Kontrollleuchten .......................113
Blinker ..................................... 113
Sicherheitsgurt anlegen ...........114
Airbag-System, Gurtstraffer .....114
Airbagabschaltung ...................115
Generator ................................ 115
Abgas ...................................... 115
Bremssystem, Kupplungssystem ...................115
Elektrische Parkbremse ..........115
Störung der elektrischen Parkbremse ............................ 116
Antiblockiersystem ..................116
Gangwechsel ........................... 116
Fahrzeugabstand ....................116
Spurhalteassistent ...................116
Elektronische Stabilitätsregelung
ausgeschaltet ......................... 117
Elektronische Stabilitätsregelung und
Traktionskontrolle ...................117
Traktionskontrolle ausgeschaltet ......................... 117
Vorglühen ................................ 117
Reifendruck-Kontrollsystem ....117
Motoröldruck ............................ 117
Kraftstoffmangel ......................118
Wegfahrsperre ......................... 118Außenbeleuchtung ..................118
Fernlicht ................................... 118
Fernlichtassistent ....................118
LED-Scheinwerfer ...................118
Nebelleuchten ......................... 119
Nebelschlussleuchte ...............119
Geschwindigkeitsregler ...........119
Adaptiver Geschwindigkeitsreg‐ ler ........................................... 119
Erkennung vorausfahrendes Fahrzeug ................................ 119
Geschwindigkeitsbegrenzer ....119
Verkehrszeichen-Assistent ......120
Tür offen .................................. 120
Info-Displays .............................. 120
Driver Information Center ........120
Info-Display ............................. 126
Fahrzeugmeldungen ..................129
Warn- und Signaltöne ..............129
Batteriespannung ....................130
Personalisierung ........................131
Fahrzeugpersonalisierung .......131
Telematik-Service ......................137
OnStar ..................................... 137
