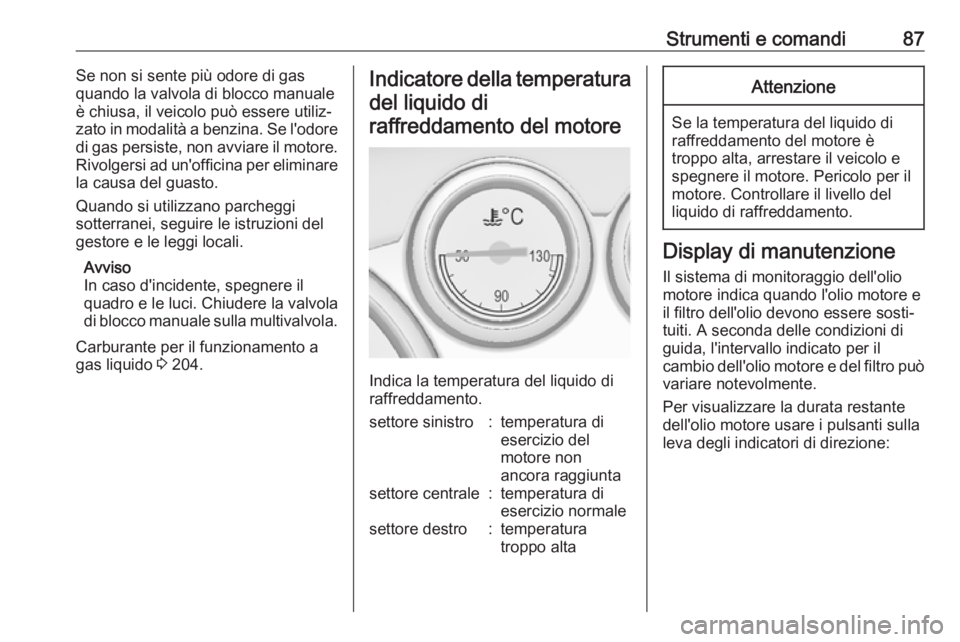

Strumenti e comandi87Se non si sente più odore di gas
quando la valvola di blocco manuale
è chiusa, il veicolo può essere utiliz‐
zato in modalità a benzina. Se l'odore
di gas persiste, non avviare il motore.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Quando si utilizzano parcheggi
sotterranei, seguire le istruzioni del
gestore e le leggi locali.
Avviso
In caso d'incidente, spegnere il
quadro e le luci. Chiudere la valvola
di blocco manuale sulla multivalvola.
Carburante per il funzionamento a
gas liquido 3 204.Indicatore della temperatura
del liquido diraffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
settore sinistro:temperatura di
esercizio del
motore non
ancora raggiuntasettore centrale:temperatura di
esercizio normalesettore destro:temperatura
troppo altaAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore indica quando l'olio motore e
il filtro dell'olio devono essere sosti‐
tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il
cambio dell'olio motore e del filtro può
variare notevolmente.
Per visualizzare la durata restante
dell'olio motore usare i pulsanti sulla
leva degli indicatori di direzione:

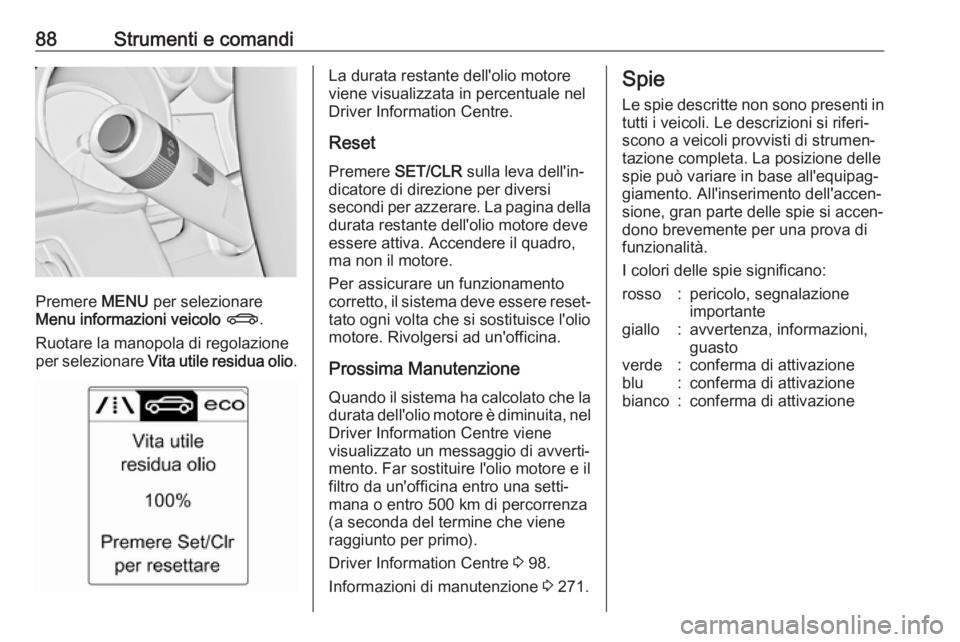

88Strumenti e comandi
Premere MENU per selezionare
Menu informazioni veicolo X .
Ruotare la manopola di regolazione
per selezionare Vita utile residua olio .
La durata restante dell'olio motore
viene visualizzata in percentuale nel Driver Information Centre.
Reset Premere SET/CLR sulla leva dell'in‐
dicatore di direzione per diversi
secondi per azzerare. La pagina della durata restante dell'olio motore deve
essere attiva. Accendere il quadro,
ma non il motore.
Per assicurare un funzionamento
corretto, il sistema deve essere reset‐ tato ogni volta che si sostituisce l'olio
motore. Rivolgersi ad un'officina.
Prossima Manutenzione Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel
Driver Information Centre viene
visualizzato un messaggio di avverti‐
mento. Far sostituire l'olio motore e il
filtro da un'officina entro una setti‐
mana o entro 500 km di percorrenza
(a seconda del termine che viene
raggiunto per primo).
Driver Information Centre 3 98.
Informazioni di manutenzione 3 271.Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

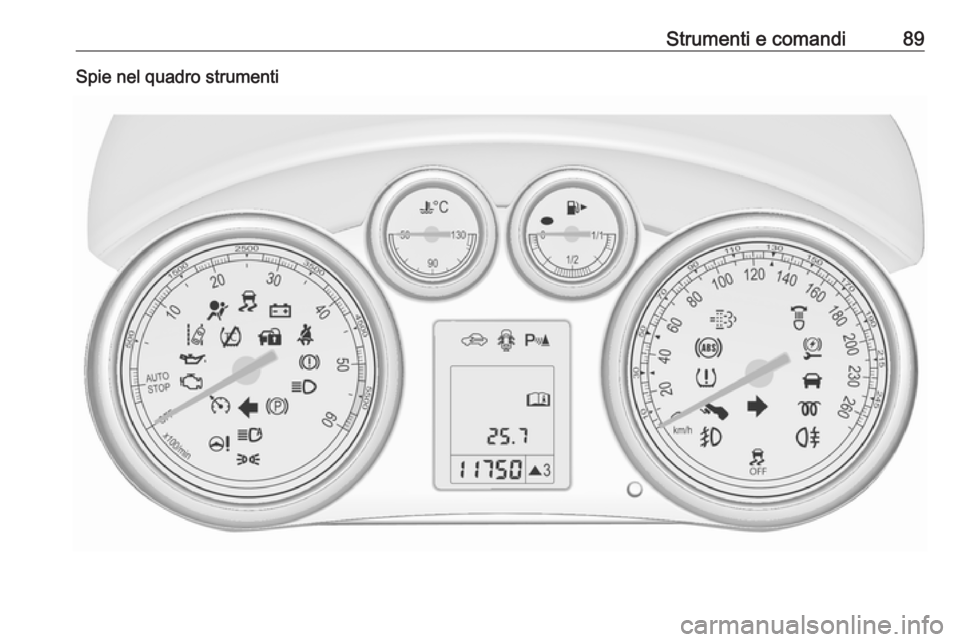

Strumenti e comandi89Spie nel quadro strumenti

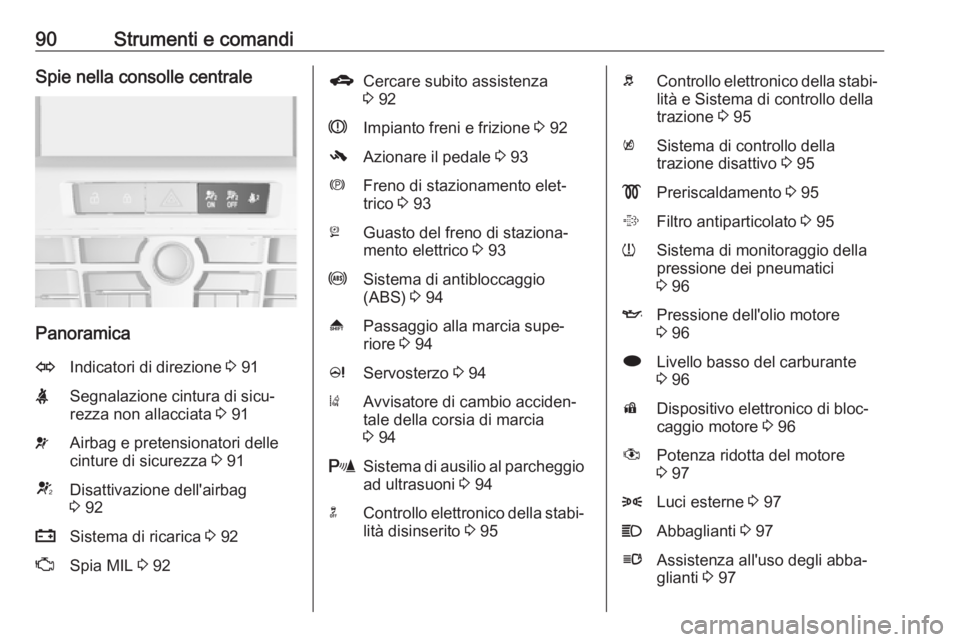

90Strumenti e comandiSpie nella consolle centrale
Panoramica
OIndicatori di direzione 3 91XSegnalazione cintura di sicu‐
rezza non allacciata 3 91vAirbag e pretensionatori delle
cinture di sicurezza 3 91VDisattivazione dell'airbag
3 92pSistema di ricarica 3 92ZSpia MIL 3 92gCercare subito assistenza
3 92RImpianto freni e frizione 3 92-Azionare il pedale 3 93mFreno di stazionamento elet‐
trico 3 93jGuasto del freno di staziona‐
mento elettrico 3 93uSistema di antibloccaggio
(ABS) 3 94[Passaggio alla marcia supe‐
riore 3 94cServosterzo 3 94)Avvisatore di cambio acciden‐
tale della corsia di marcia
3 94rSistema di ausilio al parcheggio
ad ultrasuoni 3 94nControllo elettronico della stabi‐
lità disinserito 3 95bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 95kSistema di controllo della
trazione disattivo 3 95!Preriscaldamento 3 95%Filtro antiparticolato 3 95wSistema di monitoraggio della
pressione dei pneumatici
3 96IPressione dell'olio motore
3 96iLivello basso del carburante
3 96dDispositivo elettronico di bloc‐
caggio motore 3 96#Potenza ridotta del motore
3 978Luci esterne 3 97CAbbaglianti 3 97lAssistenza all'uso degli abba‐
glianti 3 97

Strumenti e comandi91fFari autoadattativi 3 97>Fendinebbia 3 97rRetronebbia 3 97GBasso livello del liquido di
lavaggio 3 97mControllo automatico della velo‐
cità di crociera 3 97 / Cruise
control adattivo 3 98ARilevato veicolo davanti 3 98hPortiera aperta 3 98
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
LampeggianteUn indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno
degli indicatori di direzione o al rispet‐
tivo fusibile, guasto all'indicatore di
direzione del rimorchio.
Sostituzione delle lampadine 3 223,
fusibili 3 237.
Indicatori di direzione 3 131.
Segnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X per il sedile del condu‐
cente si accende o lampeggia in
rosso.
Il simbolo k per il sedile del passeg‐
gero anteriore si accende o lampeg‐ gia in rosso quando il sedile è occu‐
pato.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.Lampeggiante
Dopo aver avviato il motore per un
massimo di 100 secondi finché la
cintura di sicurezza non viene allac‐
ciata.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa quattro
secondi. Se non si accende, non si
spegne dopo quattro secondi o se si
accende durante la guida, significa
che c'è una disfunzione nel sistema
degli airbag. Rivolgersi ad un'officina. Gli airbag e i pretensionatori delle
cinture di sicurezza potrebbero non
attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.

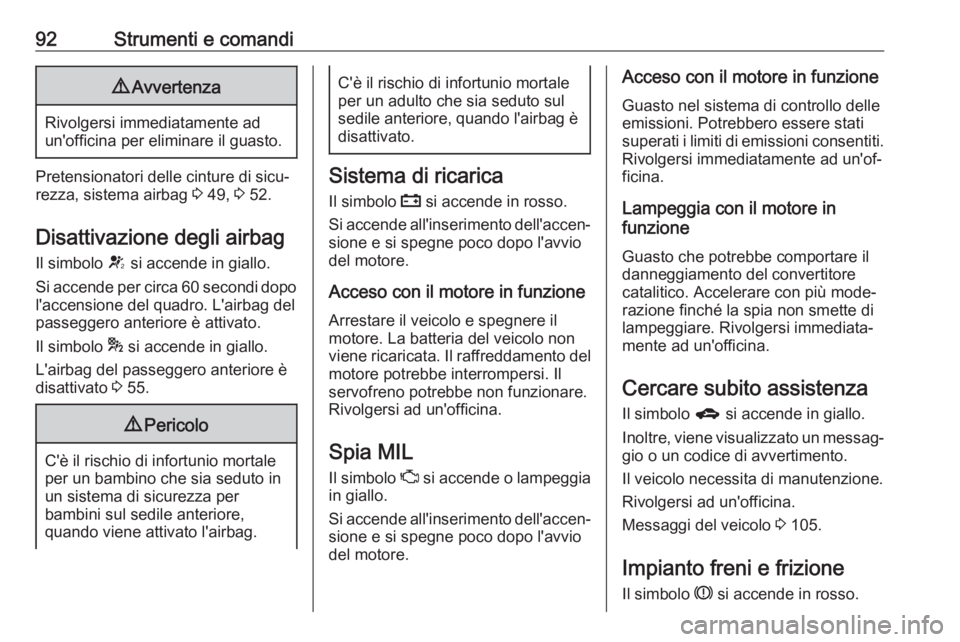

92Strumenti e comandi9Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 49, 3 52.
Disattivazione degli airbag Il simbolo V si accende in giallo.
Si accende per circa 60 secondi dopo l'accensione del quadro. L'airbag del
passeggero anteriore è attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 55.
9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per
bambini sul sedile anteriore,
quando viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. Il raffreddamento del
motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Cercare subito assistenza Il simbolo g si accende in giallo.
Inoltre, viene visualizzato un messag‐ gio o un codice di avvertimento.
Il veicolo necessita di manutenzione.
Rivolgersi ad un'officina.
Messaggi del veicolo 3 105.
Impianto freni e frizione Il simbolo R si accende in rosso.

Strumenti e comandi93Il livello del liquido dei freni e della
frizione è tropo basso 3 220.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si accende dopo l'inserimento dell'ac‐ censione se viene azionato il freno di
stazionamento manuale 3 164.
Azionare il pedale Il simbolo - si accende o lampeggia
in giallo.
Acceso
Il pedale del freno deve essere
premuto per rilasciare il freno di
stazionamento elettrico 3 164.
Il pedale della frizione deve essere
premuto per avviare il motore in
modalità Autostop. Sistema Start-
stop 3 152.
Lampeggiante
Il pedale della frizione deve essere
premuto per avviare il motore 3 18,
3 151.
Su alcune versioni il messaggio di
azionamento del pedale viene visua‐
lizzato nel Driver Information Center
3 105.
Freno di stazionamento elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso
Il freno di stazionamento elettrico è azionato 3 164.Lampeggiante
Il freno di stazionamento elettrico non è azionato completamente o è rila‐
sciato. Effettuare l'accensione,
premere il pedale del freno e cercare
di resettare il sistema rilasciando e
azionando di nuovo il freno di stazio‐ namento elettrico. Se m continua a
lampeggiare non utilizzare la vettura ma rivolgersi ad un'officina.
Guasto al freno distazionamento elettrico
Il simbolo j si accende o lampeggia
in giallo.
Acceso Il freno di stazionamento elettricofunziona con prestazioni ridotte
3 164.
Lampeggiante Il freno di stazionamento elettrico è in modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di
stazionamento elettrico per effettuare il reset.

94Strumenti e comandi9Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto
dell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 163.
Passaggio alla marcia superiore
[ si accende di colore verde come
spia, o è visualizzata come un
simbolo R con il numero di una
marcia più alta nel Driver Information
Center quando è consigliato l'au‐
mento di marcia per risparmiare
carburante.
In alcune versioni l'indicazione di
cambio marcia viene visualizzata in
modalità a comparsa nel Driver Infor‐ mation Centre.
Driver Information Centre 3 98.
Servosterzo Il simbolo c si accende in giallo.
Accensione per funzionalità
ridotta del servosterzo
Il servosterzo ha funzionalità ridotta a causa del surriscaldamento del
sistema. Quando il sistema si è
raffreddato, la spia si spegne.
Sistema Start-stop 3 152.
Accensione per servosterzo
disabilitato
Disfunzione nell'impianto del servo‐sterzo. Rivolgersi ad un'officina.Avvisatore di cambio
accidentale della corsia di marcia
Il simbolo ) si illumina in verde o
lampeggia in giallo.
Acceso in verde
Il sistema è inserito e pronto ad
entrare in funzione.
Lampeggiante in giallo Il sistema rileva un cambio acciden‐
tale di corsia.
Sistema di ausilio al
parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppure
