Bilvård2154-dörrars kombikupé
1. Ta bort kåpan på motsvarandesida.
2. Skruva loss två plastskruvar inifrån för hand.
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den.
Kontrollera att kabelkanalen
förblir i läge.
4. Lossa kabelkontakten från lamp‐ hållaren.
5. Ta bort lamphållaren genom attvrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Backljus/bromsljus ( 1)
Blinkersljus ( 2)
6. Sätt i glödlampshållaren och vrid den medurs. Anslut kabelkon‐
takten. Sätt dit ljusenheten med
hållstiften i urtagen på karossen
och dra åt fästmuttrarna av plast
från insidan av lastrummet. Sätt
dit kåpan.

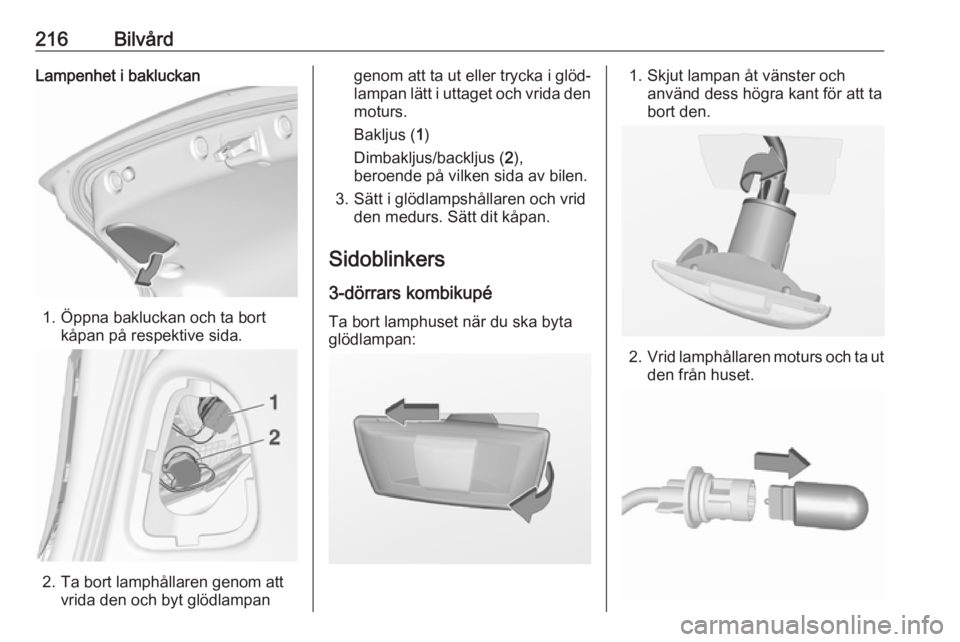

216BilvårdLampenhet i bakluckan
1. Öppna bakluckan och ta bortkåpan på respektive sida.
2. Ta bort lamphållaren genom attvrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Bakljus ( 1)
Dimbakljus/backljus ( 2),
beroende på vilken sida av bilen.
3. Sätt i glödlampshållaren och vrid den medurs. Sätt dit kåpan.
Sidoblinkers 3-dörrars kombikupé
Ta bort lamphuset när du ska byta
glödlampan:1. Skjut lampan åt vänster och använd dess högra kant för att ta
bort den.
2. Vrid lamphållaren moturs och ta ut
den från huset.

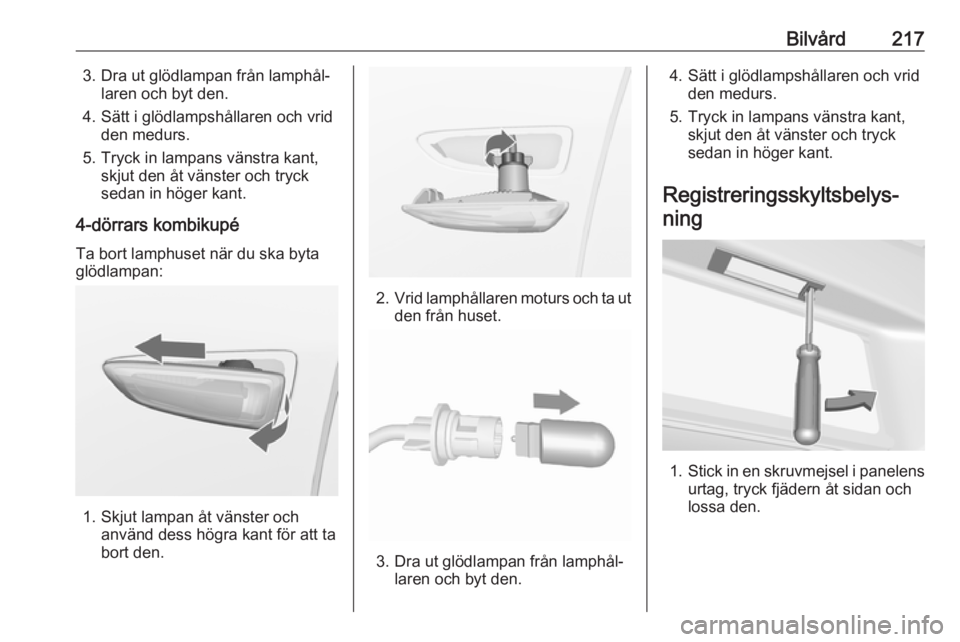

Bilvård2173. Dra ut glödlampan från lamphål‐laren och byt den.
4. Sätt i glödlampshållaren och vrid den medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
4-dörrars kombikupé
Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lampan åt vänster och använd dess högra kant för att ta
bort den.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.

218Bilvård

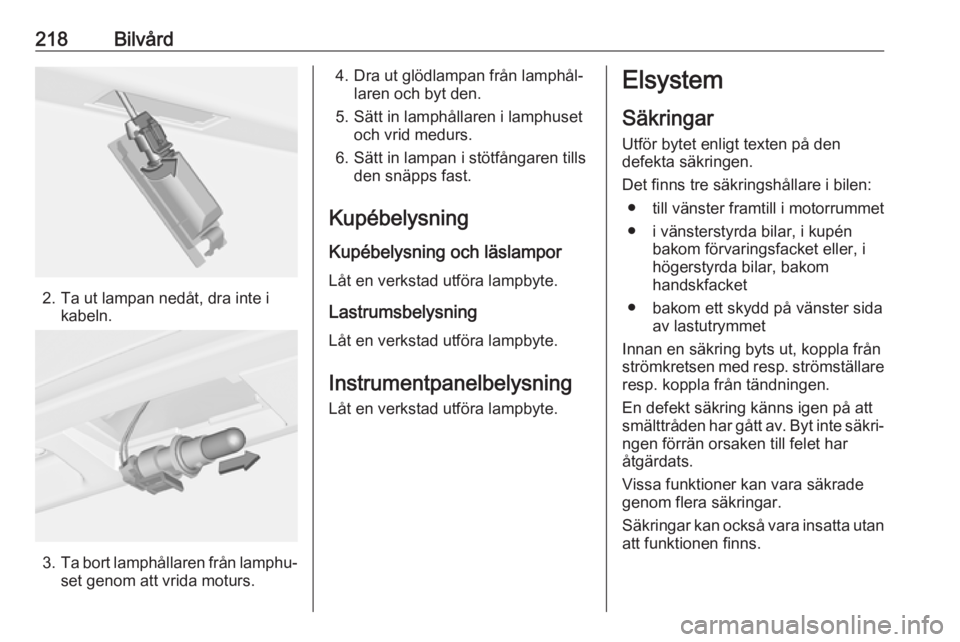

2. Ta ut lampan nedåt, dra inte ikabeln.
3.Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.
4. Dra ut glödlampan från lamphål‐ laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad utföra lampbyte.
Lastrumsbelysning
Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem
Säkringar Utför bytet enligt texten på den
defekta säkringen.
Det finns tre säkringshållare i bilen: ● till vänster framtill i motorrummet
● i vänsterstyrda bilar, i kupén bakom förvaringsfacket eller, i
högerstyrda bilar, bakom
handskfacket
● bakom ett skydd på vänster sida av lastutrymmet
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säkri‐
ngen förrän orsaken till felet har
åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.

Bilvård219

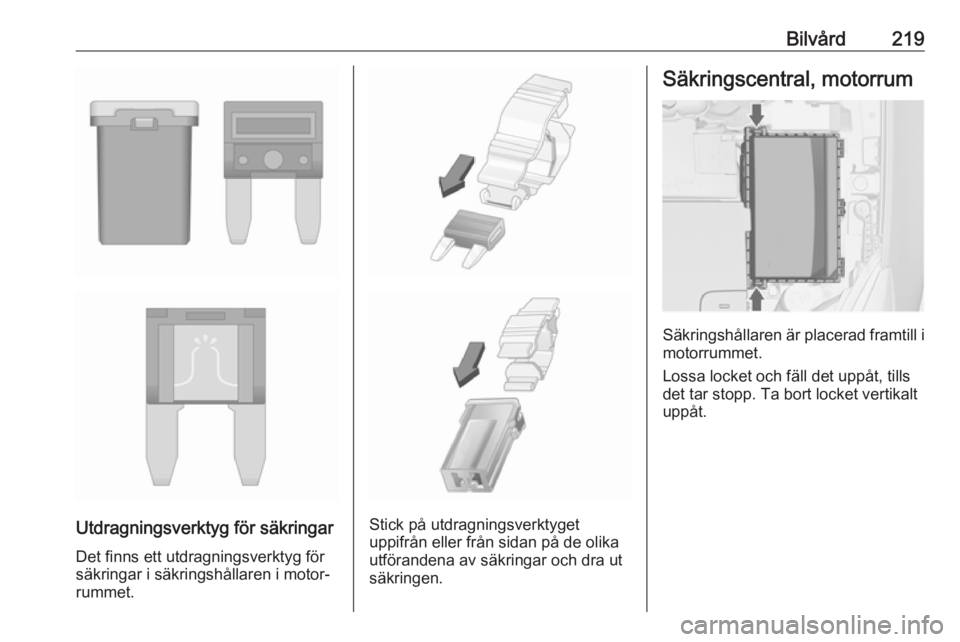

Utdragningsverktyg för säkringarDet finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut
säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.

220BilvårdNrStrömkrets1Motorstyrenhet2Lambdasond3Bränsleinsprutning/Tändnings‐
system4Bränsleinsprutning/Tändnings‐ system5–6Spegelvärme/stöldlarm7Fläktstyrning/Motorstyrenhet/
Växellådans styrenhet8Lambdasond/Motorkylning9Bakrutesensor10Bilbatteriets givare11Öppning av baklucka12Adaptiva strålkastare/Auto‐
matisk ljusreglering13ABS14Bakrutetorkare15MotorstyrenhetNrStrömkrets16Startmotor17Växellådsstyrenhet18Bakruteuppvärmning19Fönsterhissar fram20Fönsterhissar bak21Elcentral, bagagerum22Vänster helljus (halogen)23Strålkastarspolare24Höger halvljus (xenon)25Vänster halvljus (xenon)26Dimljus fram27Dieselbränsleuppvärmning28Start/stopp-system29Elektrisk parkeringsbroms30ABS31Adaptiv farthållare32Airbag

Bilvård221NrStrömkrets33Adaptiva strålkastare/Auto‐
matisk ljusreglering34Avgasåterföring35Ytterbackspegel/Regnsensor36Luftkonditionering37Solenoid öppning behållare38Vakuumpump39Central styrenhet40Vindrutetorkare/Bakrutespolar‐
system41Höger helljus (halogen)42Kylarfläkt43Vindrutetorkare44Vindrutetorkare45Kylarfläkt46–47Signalhorn48KylarfläktNrStrömkrets49Bränslepump50Ljushöjdsreglering/Adaptiva
strålkastare51Luftlucka52Parkeringsvärmare/Dieselmotor53Växellådsstyrenhet/Motorstyr‐
enhet54Vakuumpump/Instrumentpanel‐
kluster/Värmeventilation/Luft‐
konditionering
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
Säkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom förvaringsutrymmet i
instrumentpanelen.
Öppna förvaringsutrymmet och lossa
den genom att trycka den åt vänster.
Fäll ner förvaringsutrymmet och ta
bort den.

222Bilvård

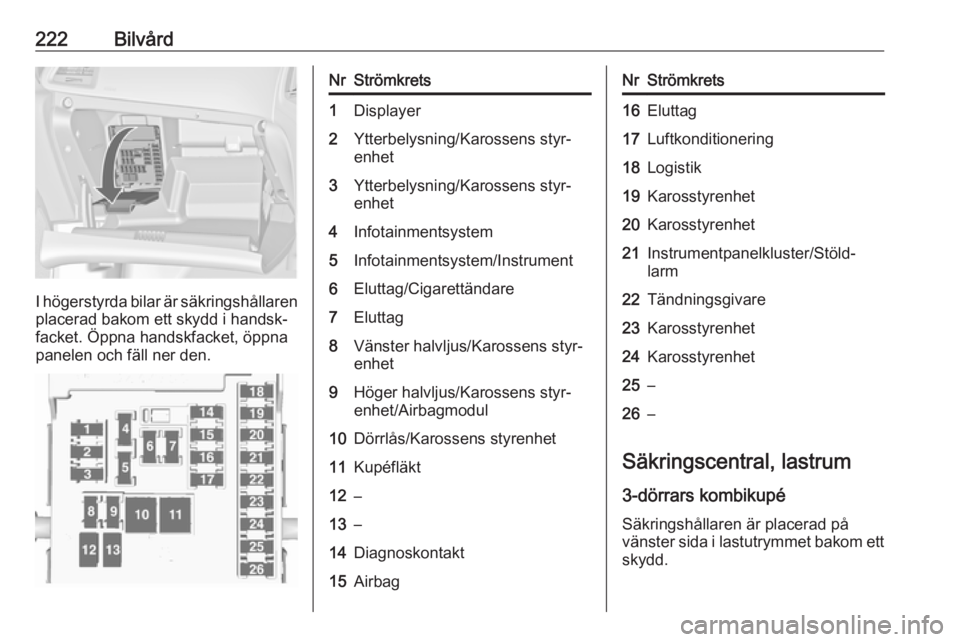

I högerstyrda bilar är säkringshållarenplacerad bakom ett skydd i handsk‐
facket. Öppna handskfacket, öppna
panelen och fäll ner den.
NrStrömkrets1Displayer2Ytterbelysning/Karossens styr‐
enhet3Ytterbelysning/Karossens styr‐
enhet4Infotainmentsystem5Infotainmentsystem/Instrument6Eluttag/Cigarettändare7Eluttag8Vänster halvljus/Karossens styr‐
enhet9Höger halvljus/Karossens styr‐
enhet/Airbagmodul10Dörrlås/Karossens styrenhet11Kupéfläkt12–13–14Diagnoskontakt15AirbagNrStrömkrets16Eluttag17Luftkonditionering18Logistik19Karosstyrenhet20Karosstyrenhet21Instrumentpanelkluster/Stöld‐
larm22Tändningsgivare23Karosstyrenhet24Karosstyrenhet25–26–
Säkringscentral, lastrum
3-dörrars kombikupé
Säkringshållaren är placerad på
vänster sida i lastutrymmet bakom ett skydd.
