2018 OPEL ASTRA J Instrukcja obsługi (in Polish)

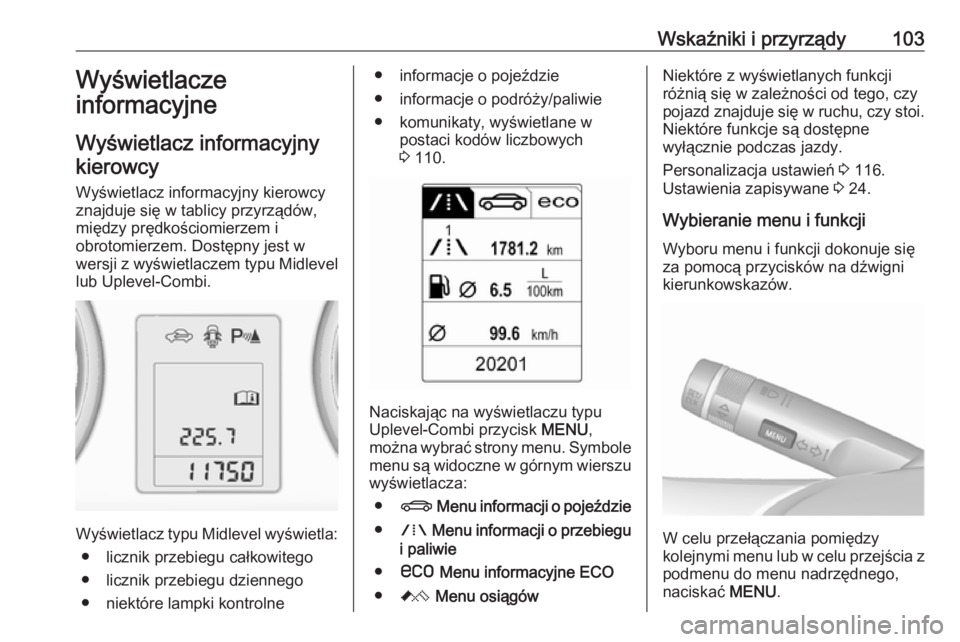

Wskaźniki i przyrządy103Wyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy
Wyświetlacz informacyjny kierowcy
znajduje się w tablicy przyrządów,
między prędkościomierzem i
obrotomierzem. Dostępny jest w
wersji z wyświetlaczem typu Midlevel
lub Uplevel-Combi.
Wyświetlacz typu Midlevel wyświetla:
● licznik przebiegu całkowitego
● licznik przebiegu dziennego
● niektóre lampki kontrolne
● informacje o pojeździe
● informacje o podróży/paliwie
● komunikaty, wyświetlane w postaci kodów liczbowych
3 110.
Naciskając na wyświetlaczu typu
Uplevel-Combi przycisk MENU,
można wybrać strony menu. Symbole
menu są widoczne w górnym wierszu wyświetlacza:
● X Menu informacji o pojeździe
● W Menu informacji o przebiegu
i paliwie
● s Menu informacyjne ECO
● C Menu osiągów
Niektóre z wyświetlanych funkcji
różnią się w zależności od tego, czy
pojazd znajduje się w ruchu, czy stoi.
Niektóre funkcje są dostępne
wyłącznie podczas jazdy.
Personalizacja ustawień 3 116.
Ustawienia zapisywane 3 24.
Wybieranie menu i funkcji Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu przełączania pomiędzy
kolejnymi menu lub w celu przejścia z
podmenu do menu nadrzędnego,
naciskać MENU.

104Wskaźniki i przyrządy

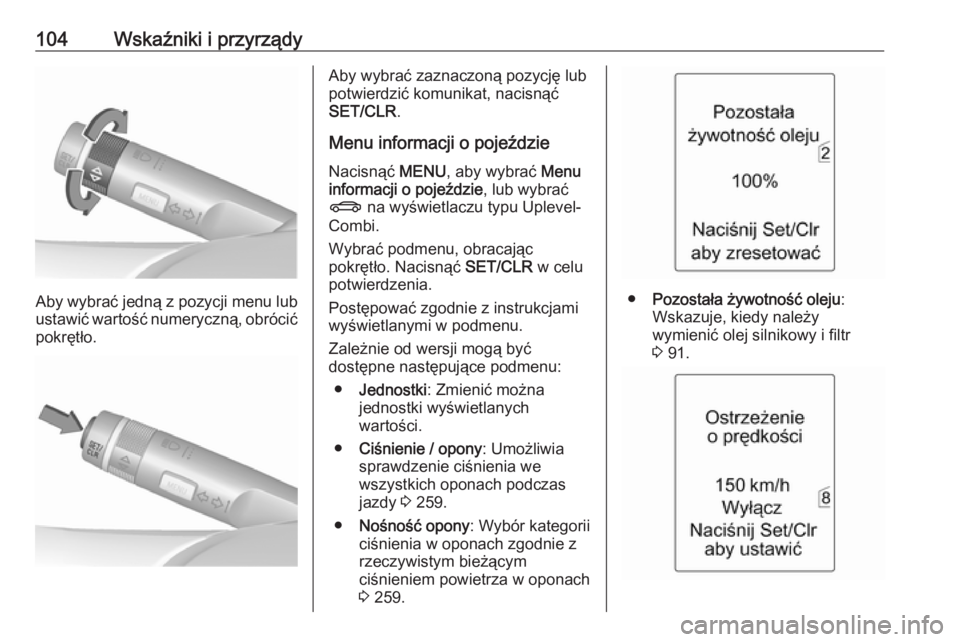

Aby wybrać jedną z pozycji menu lub
ustawić wartość numeryczną, obrócić pokrętło.
Aby wybrać zaznaczoną pozycję lub
potwierdzić komunikat, nacisnąć
SET/CLR .
Menu informacji o pojeździe
Nacisnąć MENU, aby wybrać Menu
informacji o pojeździe , lub wybrać
X na wyświetlaczu typu Uplevel-
Combi.
Wybrać podmenu, obracając
pokrętło. Nacisnąć SET/CLR w celu
potwierdzenia.
Postępować zgodnie z instrukcjami
wyświetlanymi w podmenu.
Zależnie od wersji mogą być
dostępne następujące podmenu:
● Jednostki : Zmienić można
jednostki wyświetlanych
wartości.
● Ciśnienie / opony : Umożliwia
sprawdzenie ciśnienia we
wszystkich oponach podczas
jazdy 3 259.
● Nośność opony : Wybór kategorii
ciśnienia w oponach zgodnie z
rzeczywistym bieżącym
ciśnieniem powietrza w oponach
3 259.
● Pozostała żywotność oleju :
Wskazuje, kiedy należy
wymienić olej silnikowy i filtr
3 91.

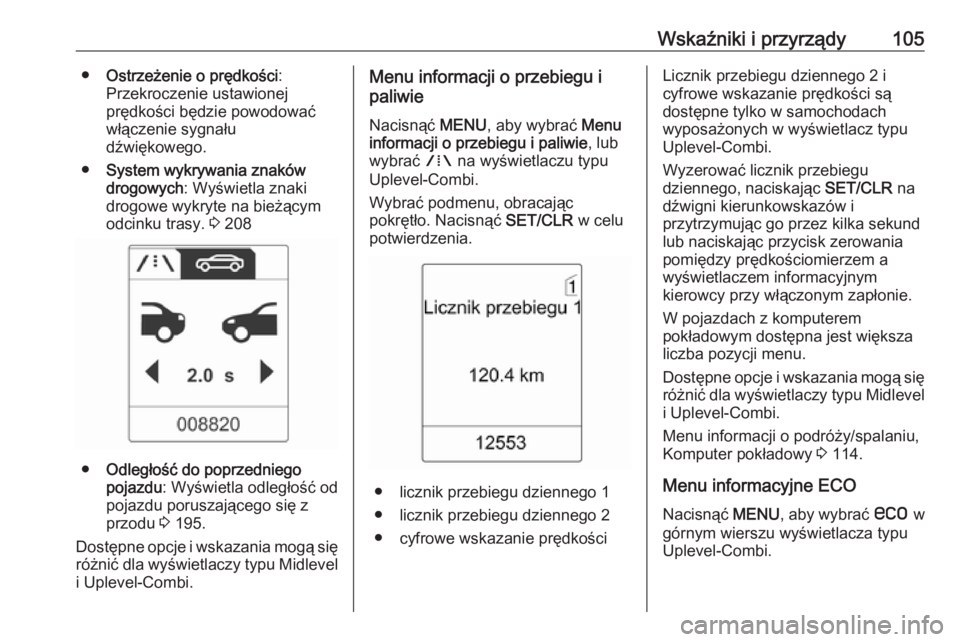

Wskaźniki i przyrządy105●Ostrzeżenie o prędkości :
Przekroczenie ustawionej
prędkości będzie powodować
włączenie sygnału
dźwiękowego.
● System wykrywania znaków
drogowych : Wyświetla znaki
drogowe wykryte na bieżącym odcinku trasy. 3 208
● Odległość do poprzedniego
pojazdu : Wyświetla odległość od
pojazdu poruszającego się z
przodu 3 195.
Dostępne opcje i wskazania mogą się różnić dla wyświetlaczy typu Midlevel
i Uplevel-Combi.
Menu informacji o przebiegu i
paliwie
Nacisnąć MENU, aby wybrać Menu
informacji o przebiegu i paliwie , lub
wybrać W na wyświetlaczu typu
Uplevel-Combi.
Wybrać podmenu, obracając
pokrętło. Nacisnąć SET/CLR w celu
potwierdzenia.
● licznik przebiegu dziennego 1
● licznik przebiegu dziennego 2
● cyfrowe wskazanie prędkości
Licznik przebiegu dziennego 2 i
cyfrowe wskazanie prędkości są
dostępne tylko w samochodach
wyposażonych w wyświetlacz typu
Uplevel-Combi.
Wyzerować licznik przebiegu
dziennego, naciskając SET/CLR na
dźwigni kierunkowskazów i
przytrzymując go przez kilka sekund
lub naciskając przycisk zerowania
pomiędzy prędkościomierzem a
wyświetlaczem informacyjnym
kierowcy przy włączonym zapłonie.
W pojazdach z komputerem
pokładowym dostępna jest większa
liczba pozycji menu.
Dostępne opcje i wskazania mogą się różnić dla wyświetlaczy typu Midlevel
i Uplevel-Combi.
Menu informacji o podróży/spalaniu,
Komputer pokładowy 3 114.

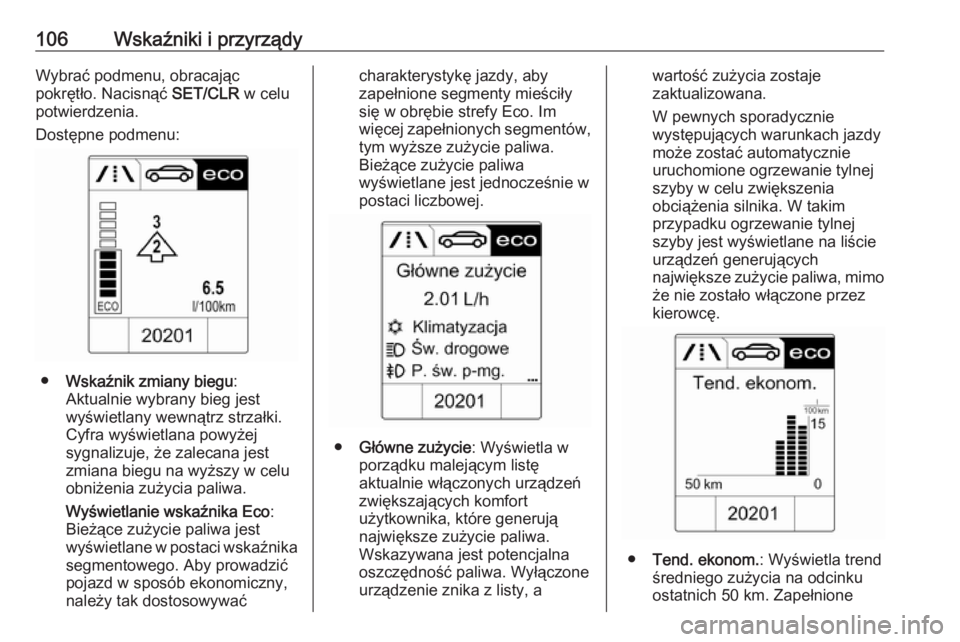

Menu informacyjne ECO
Nacisnąć MENU, aby wybrać s w
górnym wierszu wyświetlacza typu
Uplevel-Combi.

106Wskaźniki i przyrządyWybrać podmenu, obracając
pokrętło. Nacisnąć SET/CLR w celu
potwierdzenia.
Dostępne podmenu:
● Wskaźnik zmiany biegu :
Aktualnie wybrany bieg jest
wyświetlany wewnątrz strzałki.
Cyfra wyświetlana powyżej
sygnalizuje, że zalecana jest
zmiana biegu na wyższy w celu
obniżenia zużycia paliwa.
Wyświetlanie wskaźnika Eco :
Bieżące zużycie paliwa jest
wyświetlane w postaci wskaźnika segmentowego. Aby prowadzić
pojazd w sposób ekonomiczny,
należy tak dostosowywać
charakterystykę jazdy, aby
zapełnione segmenty mieściły
się w obrębie strefy Eco. Im
więcej zapełnionych segmentów,
tym wyższe zużycie paliwa.
Bieżące zużycie paliwa
wyświetlane jest jednocześnie w
postaci liczbowej.
● Główne zużycie : Wyświetla w
porządku malejącym listę
aktualnie włączonych urządzeń
zwiększających komfort
użytkownika, które generują
największe zużycie paliwa.
Wskazywana jest potencjalna
oszczędność paliwa. Wyłączone urządzenie znika z listy, a
wartość zużycia zostaje
zaktualizowana.
W pewnych sporadycznie
występujących warunkach jazdy
może zostać automatycznie
uruchomione ogrzewanie tylnej
szyby w celu zwiększenia
obciążenia silnika. W takim
przypadku ogrzewanie tylnej
szyby jest wyświetlane na liście
urządzeń generujących
największe zużycie paliwa, mimo
że nie zostało włączone przez
kierowcę.
● Tend. ekonom. : Wyświetla trend
średniego zużycia na odcinku
ostatnich 50 km. Zapełnione

Wskaźniki i przyrządy107segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na odzwierciedlenie wpływu
ukształtowania terenu lub stylu jazdy na zużycie paliwa.

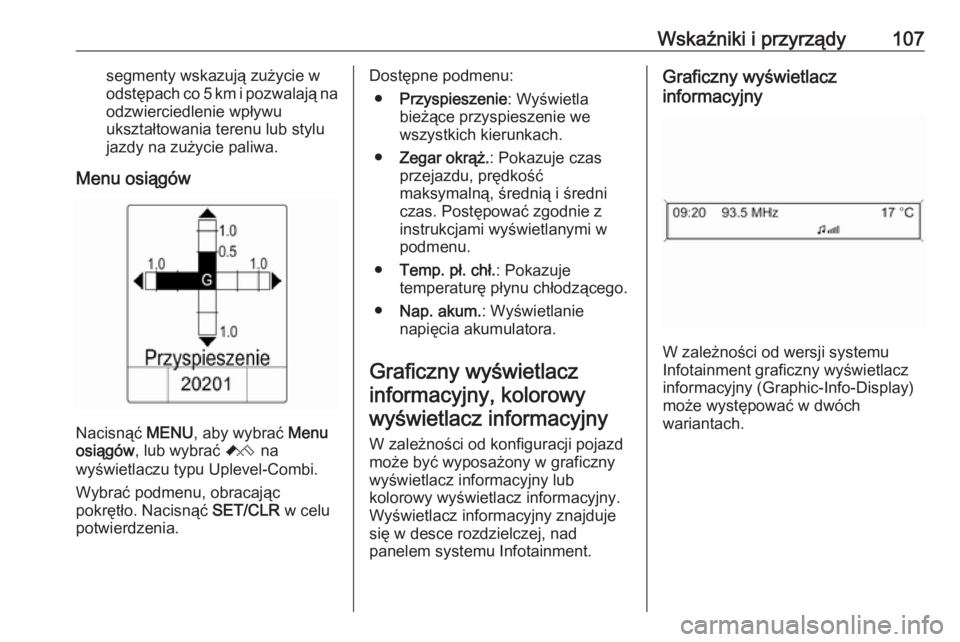

Menu osiągów
Nacisnąć MENU, aby wybrać Menu
osiągów , lub wybrać C na
wyświetlaczu typu Uplevel-Combi.
Wybrać podmenu, obracając
pokrętło. Nacisnąć SET/CLR w celu
potwierdzenia.
Dostępne podmenu:
● Przyspieszenie : Wyświetla
bieżące przyspieszenie we
wszystkich kierunkach.
● Zegar okrąż. : Pokazuje czas
przejazdu, prędkość
maksymalną, średnią i średni
czas. Postępować zgodnie z
instrukcjami wyświetlanymi w
podmenu.
● Temp. pł. chł. : Pokazuje
temperaturę płynu chłodzącego.
● Nap. akum. : Wyświetlanie
napięcia akumulatora.
Graficzny wyświetlacz informacyjny, kolorowy wyświetlacz informacyjny
W zależności od konfiguracji pojazd
może być wyposażony w graficzny
wyświetlacz informacyjny lub
kolorowy wyświetlacz informacyjny.
Wyświetlacz informacyjny znajduje
się w desce rozdzielczej, nad
panelem systemu Infotainment.Graficzny wyświetlacz
informacyjny
W zależności od wersji systemu
Infotainment graficzny wyświetlacz informacyjny (Graphic-Info-Display)
może występować w dwóch
wariantach.

108Wskaźniki i przyrządy

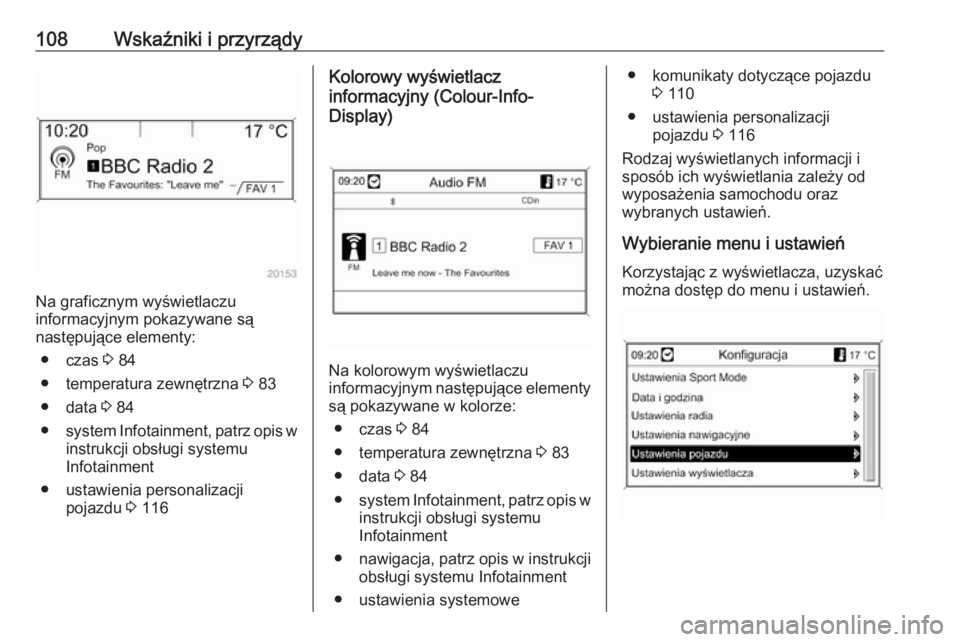

Na graficznym wyświetlaczu
informacyjnym pokazywane są
następujące elementy:
● czas 3 84
● temperatura zewnętrzna 3 83
● data 3 84
● system Infotainment, patrz opis w
instrukcji obsługi systemu
Infotainment
● ustawienia personalizacji pojazdu 3 116
Kolorowy wyświetlacz
informacyjny (Colour-Info-
Display)
Na kolorowym wyświetlaczu
informacyjnym następujące elementy
są pokazywane w kolorze:
● czas 3 84
● temperatura zewnętrzna 3 83
● data 3 84
● system Infotainment, patrz opis w
instrukcji obsługi systemu
Infotainment
● nawigacja, patrz opis w instrukcji
obsługi systemu Infotainment
● ustawienia systemowe
● komunikaty dotyczące pojazdu 3 110
● ustawienia personalizacji pojazdu 3 116
Rodzaj wyświetlanych informacji i sposób ich wyświetlania zależy od wyposażenia samochodu oraz
wybranych ustawień.
Wybieranie menu i ustawień Korzystając z wyświetlacza, uzyskać
można dostęp do menu i ustawień.

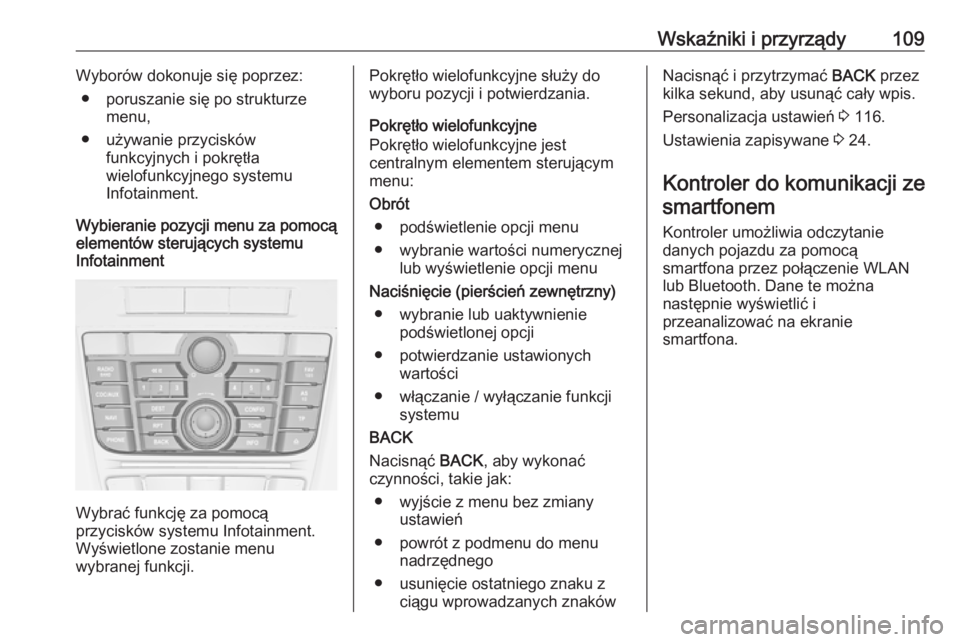

Wskaźniki i przyrządy109Wyborów dokonuje się poprzez:● poruszanie się po strukturze menu,
● używanie przycisków funkcyjnych i pokrętła
wielofunkcyjnego systemu
Infotainment.
Wybieranie pozycji menu za pomocą
elementów sterujących systemu
Infotainment
Wybrać funkcję za pomocą
przycisków systemu Infotainment.
Wyświetlone zostanie menu
wybranej funkcji.
Pokrętło wielofunkcyjne służy do wyboru pozycji i potwierdzania.
Pokrętło wielofunkcyjne
Pokrętło wielofunkcyjne jest
centralnym elementem sterującym
menu:
Obrót ● podświetlenie opcji menu
● wybranie wartości numerycznej lub wyświetlenie opcji menu
Naciśnięcie (pierścień zewnętrzny)
● wybranie lub uaktywnienie podświetlonej opcji
● potwierdzanie ustawionych wartości
● włączanie / wyłączanie funkcji systemu
BACK
Nacisnąć BACK, aby wykonać
czynności, takie jak:
● wyjście z menu bez zmiany ustawień
● powrót z podmenu do menu nadrzędnego
● usunięcie ostatniego znaku z ciągu wprowadzanych znakówNacisnąć i przytrzymać BACK przez
kilka sekund, aby usunąć cały wpis.
Personalizacja ustawień 3 116.
Ustawienia zapisywane 3 24.
Kontroler do komunikacji ze smartfonem
Kontroler umożliwia odczytanie
danych pojazdu za pomocą
smartfona przez połączenie WLAN
lub Bluetooth. Dane te można
następnie wyświetlić i
przeanalizować na ekranie
smartfona.

110Wskaźniki i przyrządyKomunikaty
pokazywane na
wyświetlaczu
Komunikaty są wyświetlane głównie
na wyświetlaczu informacyjnym
kierowcy, niekiedy wraz z
ostrzeżeniem i sygnałem
akustycznym.
Nacisnąć SET/CLR, MENU lub
obrócić pokrętło regulacyjne w celu
potwierdzenia komunikatu.
Komunikaty pojazdu na
wyświetlaczu typu Midlevel
Komunikaty są wyświetlane w postaci kodów liczbowych.
NrZnaczenie kodu2Nie wykryto nadajnika zdalnego sterowania; wcisnąć pedał
sprzęgła, aby uruchomić silnik4Klimatyzacja wyłączona5Kierownica jest zablokowana6Wcisnąć pedał hamulca, aby
zwolnić hamulec postojowy
sterowany elektrycznieNrZnaczenie kodu7Obrócić kierownicę, wyłączyć, a następnie włączyć zapłon9Obrócić kierownicę, ponownie
uruchomić silnik12Samochód przeciążony13Sprężarka przegrzana15Usterka centralnego, wysoko
zamontowanego światła hamo‐
wania16Usterka światła hamowania17Usterka układu poziomowania
reflektorów18Usterka lewego światła mijania19Usterka tylnego światła prze‐
ciwmgielnego20Usterka prawego światła
mijania21Usterka lewego światła pozy‐
cyjnego22Usterka prawego światła pozy‐
cyjnego23Usterka światła cofania24Usterka oświetlenia tablicy
rejestracyjnej
