Fahrzeugwartung223Abblend-/Fernlicht (1)
1. Die Kappe (1) linksherum drehenund abnehmen.
2. Die Lampenfassung durchDrehen nach links lösen.
Lampenfassung aus dem Reflek‐
tor ziehen.
3. Die Lampenfassung durch Drücken der Haltenase vom
Stecker lösen.
4. Lampe austauschen und die Lampenfassung mit dem Stecker
verbinden.
5. Lampenfassung einsetzen, die beiden Nasen im Reflektor einras‐
ten und zum Verriegeln rechtshe‐
rum drehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.
Standlicht/Tagfahrlicht (2)
1.Lampenfassung (2) durch Drehen
nach links ausrasten. Lampenfas‐
sung aus dem Reflektor ziehen.

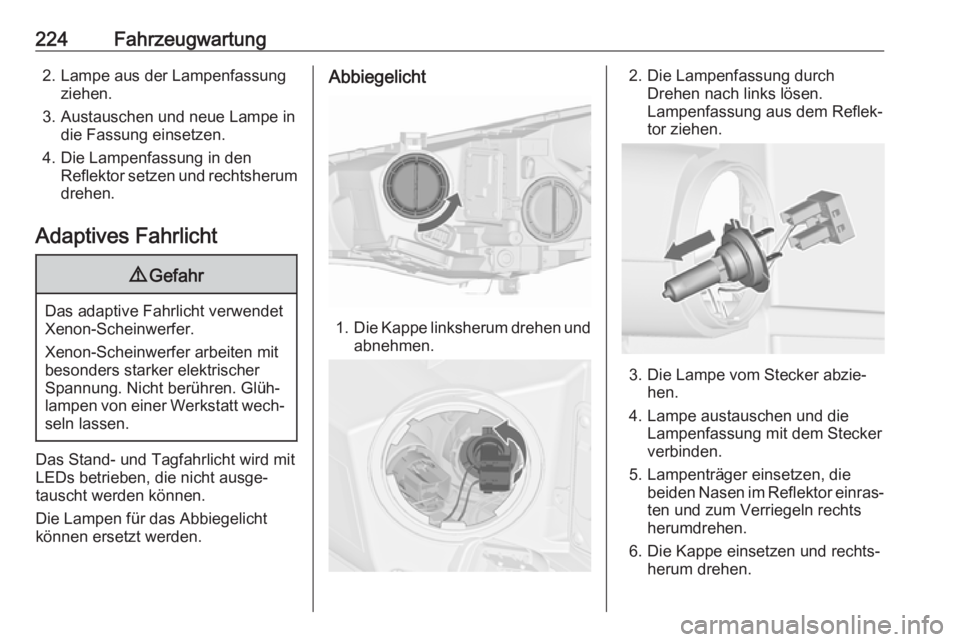

224Fahrzeugwartung2. Lampe aus der Lampenfassungziehen.
3. Austauschen und neue Lampe in die Fassung einsetzen.
4. Die Lampenfassung in den Reflektor setzen und rechtsherum
drehen.
Adaptives Fahrlicht9 Gefahr
Das adaptive Fahrlicht verwendet
Xenon-Scheinwerfer.
Xenon-Scheinwerfer arbeiten mit
besonders starker elektrischer
Spannung. Nicht berühren. Glüh‐
lampen von einer Werkstatt wech‐
seln lassen.
Das Stand- und Tagfahrlicht wird mit LEDs betrieben, die nicht ausge‐
tauscht werden können.
Die Lampen für das Abbiegelicht
können ersetzt werden.
Abbiegelicht
1. Die Kappe linksherum drehen und
abnehmen.
2. Die Lampenfassung durch Drehen nach links lösen.
Lampenfassung aus dem Reflek‐
tor ziehen.
3. Die Lampe vom Stecker abzie‐ hen.
4. Lampe austauschen und die Lampenfassung mit dem Stecker
verbinden.
5. Lampenträger einsetzen, die beiden Nasen im Reflektor einras‐
ten und zum Verriegeln rechts
herumdrehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.

Fahrzeugwartung225Nebelleuchten

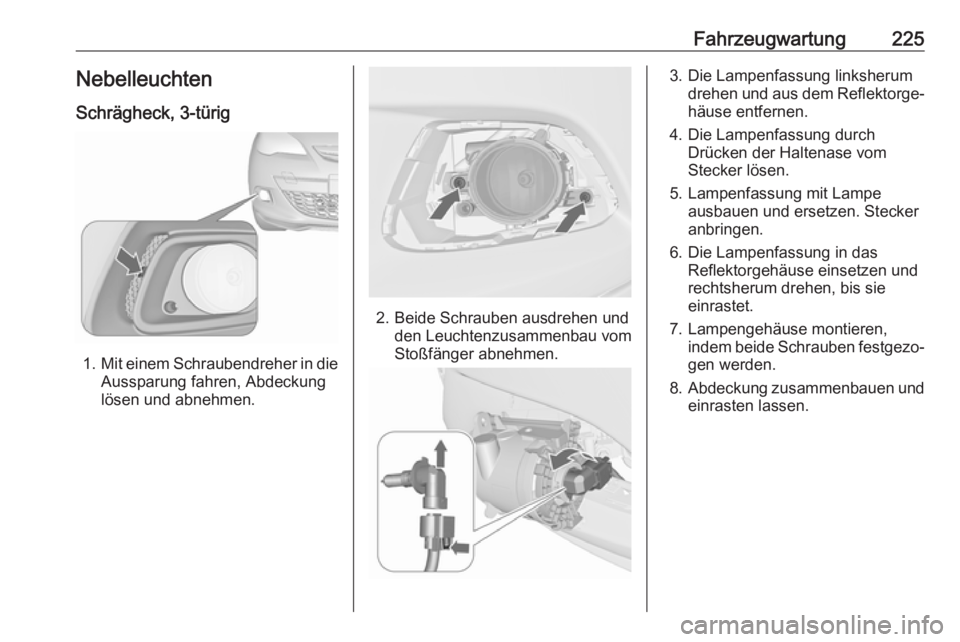

Schrägheck, 3-türig
1. Mit einem Schraubendreher in die
Aussparung fahren, Abdeckung
lösen und abnehmen.
2. Beide Schrauben ausdrehen und den Leuchtenzusammenbau vom
Stoßfänger abnehmen.
3. Die Lampenfassung linksherum drehen und aus dem Reflektorge‐häuse entfernen.
4. Die Lampenfassung durch Drücken der Haltenase vom
Stecker lösen.
5. Lampenfassung mit Lampe ausbauen und ersetzen. Stecker
anbringen.
6. Die Lampenfassung in das Reflektorgehäuse einsetzen und
rechtsherum drehen, bis sie
einrastet.
7. Lampengehäuse montieren, indem beide Schrauben festgezo‐gen werden.
8. Abdeckung zusammenbauen und
einrasten lassen.

226FahrzeugwartungStufenheck, 4-türig
1.Beide Abdeckungen durch Anset‐
zen eines Schraubendrehers an
den markierten Stellen entfernen.
2. Beide Schrauben ausdrehen und den Blinkerleuchtenzusammen‐
bau vom Stoßfänger abnehmen.
3. Die drei Schrauben ausdrehen und den Nebelleuchtenzusam‐
menbau vom Stoßfänger abneh‐
men.
4. Die Lampenfassung linksherum drehen und aus dem Reflektorge‐häuse entfernen.
5. Die Lampenfassung durch Drücken der Haltenase vom
Stecker lösen.
6. Die Lampenfassung ersetzen und
in das Reflektorgehäuse einset‐
zen, rechtsherum drehen und den
Stecker befestigen.
7. Den Nebelleuchtenzusammen‐ bau im Stoßfänger befestigen undmit drei Schrauben fixieren.

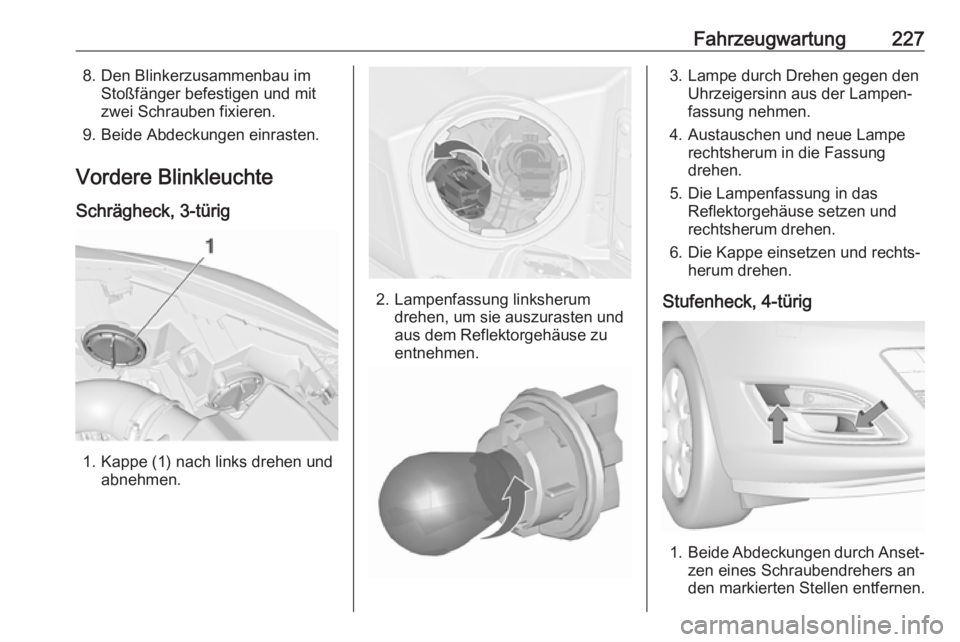

Fahrzeugwartung2278. Den Blinkerzusammenbau imStoßfänger befestigen und mit
zwei Schrauben fixieren.
9. Beide Abdeckungen einrasten.
Vordere Blinkleuchte Schrägheck, 3-türig
1. Kappe (1) nach links drehen und abnehmen.
2. Lampenfassung linksherum drehen, um sie auszurasten und
aus dem Reflektorgehäuse zu
entnehmen.
3. Lampe durch Drehen gegen den Uhrzeigersinn aus der Lampen‐
fassung nehmen.
4. Austauschen und neue Lampe rechtsherum in die Fassung
drehen.
5. Die Lampenfassung in das Reflektorgehäuse setzen und
rechtsherum drehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.
Stufenheck, 4-türig
1. Beide Abdeckungen durch Anset‐
zen eines Schraubendrehers an
den markierten Stellen entfernen.

228Fahrzeugwartung
2. Beide Schrauben ausdrehen undden Leuchtenzusammenbau vom
Stoßfänger abnehmen.
3. Die Lampenfassung durch Drücken der beiden Haltenasen
vom Reflektorgehäuse lösen.
4. Den Stecker durch Drücken der Haltenase von der Lampenfas‐
sung abnehmen.
5. Die Lampenfassung mit Lampe ausbauen und ersetzen.
6. Die Lampenfassung in das Reflektorgehäuse einsetzen und
den Stecker befestigen.
7. Den Leuchtenzusammenbau im Stoßfänger befestigen und mit
beiden Schrauben fixieren.
8. Beide Abdeckungen einrasten.
Stufenheck, 4-türig, mit Sport/GSi-
Fronstoßfänger
Die Lampen sind von unterhalb des
Fahrzeugs zugänglich.
1. Die Federklammer lösen und nach hinten schwenken.
2. Die Lampenfassung mit der Lampe aus dem Reflektorge‐
häuse ziehen.

Fahrzeugwartung229

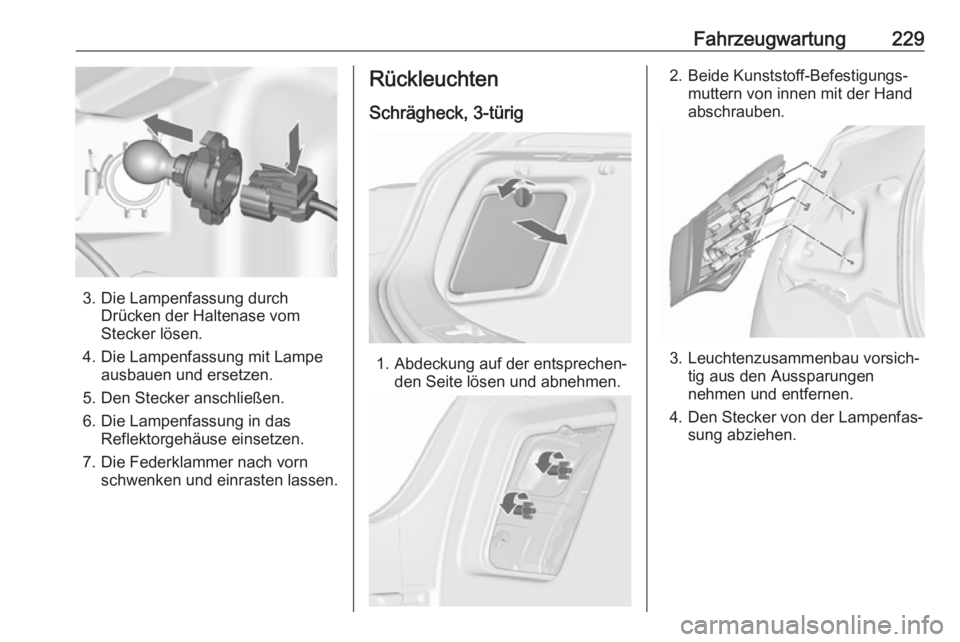

3. Die Lampenfassung durchDrücken der Haltenase vom
Stecker lösen.
4. Die Lampenfassung mit Lampe ausbauen und ersetzen.
5. Den Stecker anschließen.
6. Die Lampenfassung in das Reflektorgehäuse einsetzen.
7. Die Federklammer nach vorn schwenken und einrasten lassen.
Rückleuchten
Schrägheck, 3-türig
1. Abdeckung auf der entsprechen‐ den Seite lösen und abnehmen.
2. Beide Kunststoff-Befestigungs‐muttern von innen mit der Hand
abschrauben.
3. Leuchtenzusammenbau vorsich‐ tig aus den Aussparungen
nehmen und entfernen.
4. Den Stecker von der Lampenfas‐ sung abziehen.

230Fahrzeugwartung

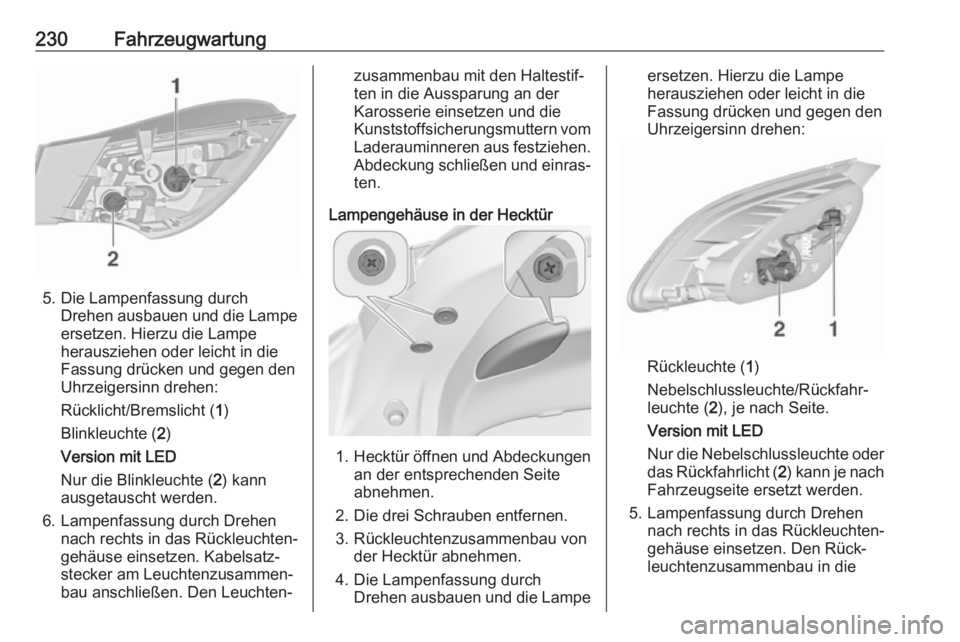

5. Die Lampenfassung durchDrehen ausbauen und die Lampe
ersetzen. Hierzu die Lampe
herausziehen oder leicht in die
Fassung drücken und gegen den
Uhrzeigersinn drehen:
Rücklicht/Bremslicht ( 1)
Blinkleuchte ( 2)
Version mit LED
Nur die Blinkleuchte ( 2) kann
ausgetauscht werden.
6. Lampenfassung durch Drehen nach rechts in das Rückleuchten‐
gehäuse einsetzen. Kabelsatz‐
stecker am Leuchtenzusammen‐
bau anschließen. Den Leuchten‐
zusammenbau mit den Haltestif‐
ten in die Aussparung an der
Karosserie einsetzen und die
Kunststoffsicherungsmuttern vom Laderauminneren aus festziehen.
Abdeckung schließen und einras‐
ten.
Lampengehäuse in der Hecktür
1. Hecktür öffnen und Abdeckungen
an der entsprechenden Seite
abnehmen.
2. Die drei Schrauben entfernen.
3. Rückleuchtenzusammenbau von der Hecktür abnehmen.
4. Die Lampenfassung durch Drehen ausbauen und die Lampe
ersetzen. Hierzu die Lampe
herausziehen oder leicht in die
Fassung drücken und gegen den
Uhrzeigersinn drehen:
Rückleuchte ( 1)
Nebelschlussleuchte/Rückfahr‐
leuchte ( 2), je nach Seite.
Version mit LED
Nur die Nebelschlussleuchte oder
das Rückfahrlicht ( 2) kann je nach
Fahrzeugseite ersetzt werden.
5. Lampenfassung durch Drehen nach rechts in das Rückleuchten‐
gehäuse einsetzen. Den Rück‐
leuchtenzusammenbau in die
