2018 OPEL ASTRA J Betriebsanleitung (in German)

Instrumente, Bedienelemente95Vorglühen! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich
nur bei tiefen Außentemperaturen
ein.
Diesel-Partikelfilter
% leuchtet oder blinkt gelb.
Der Diesel-Partikelfilter muss gerei‐
nigt werden.
So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter
2000 U/min sinken lassen.
Leuchten Der Diesel-Partikelfilter ist voll. Den
Reinigungsvorgang so bald wie
möglich beginnen.
Blinken
Der maximale Füllstand des Filters ist erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden
zu vermeiden.
Diesel-Partikelfilter 3 153, Stopp-
Start-Automatik 3 149.Reifendruck-Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchten Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach 60–
90 Sekunden leuchtet die Kontroll‐
leuchte dauerhaft. Hilfe einer Werk‐
statt in Anspruch nehmen.
Motoröldruck
I leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel in
N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.

96Instrumente, Bedienelemente9Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken
bedeutend höhere Kräfte erforder‐ lich. Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht;
ansonsten könnte die Lenkrad‐
sperre unerwartet aktiviert
werden.
Vor dem Aufsuchen einer Werkstatt
den Ölstand prüfen 3 214.
Kraftstoffmangel
i leuchtet oder blinkt gelb.
Leuchten Der Füllstand im Kraftstofftank ist zu
niedrig.
Blinken
Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Katalysator 3 154.
Entlüftung der Dieselkraftstoffanlage
3 219.
Wegfahrsperre d blinkt gelb.
Störung der Wegfahrsperre. Der
Motor lässt sich nicht mehr starten.
Reduzierte Motorleistung
# leuchtet gelb.
Die Motorleistung ist begrenzt. Hilfe
einer Werkstatt in Anspruch nehmen.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐ schaltet 3 122.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigung der Lichthupe
3 124 oder bei eingeschaltetemFernlicht mit Fernlichtassistent oder
intelligenter Leuchtweitenregulierung
3 126.
Fernlichtassistent l leuchtet grün.
Der Fernlichtassistent oder die intelli‐
gente Leuchtweitenregulierung ist
aktiviert 3 124, 3 126.
Adaptives Fahrlicht f leuchtet oder blinkt gelb.
Leuchten Störung im System.
Hilfe einer Werkstatt in Anspruch
nehmen.
Blinken System auf symmetrisches Abblend‐
licht umgestellt.
Die Kontrollleuchte f blinkt nach dem
Einschalten der Zündung ungefähr
vier Sekunden lang, um darauf hinzu‐
weisen, dass das System aktiviert
wurde 3 125.

Instrumente, Bedienelemente97Automatisches Fahrlicht 3 123.
Nebelleuchte > leuchtet grün.
Die Nebelleuchten sind eingeschaltet
3 131.
Nebelschlussleuchte r leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 131.
Niedriger
Waschflüssigkeitsstand
G leuchtet gelb.
Der Waschflüssigkeitsstand ist nied‐
rig.
Waschflüssigkeit 3 217.
Geschwindigkeitsregler
m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.Leuchtet grün
Geschwindigkeitsregler ist aktiviert.
Geschwindigkeitsregler 3 167.
Adaptiver Geschwindig‐ keitsregler
m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.
Leuchtet grün
Der adaptive Geschwindigkeitsregler
ist aktiviert.
Adaptiver Geschwindigkeitsregler 3 170.
Erkennung
vorausfahrendes Fahrzeug
A leuchtet grün.
Auf der gleichen Spur wurde ein
vorausfahrendes Fahrzeug erkannt.
Adaptiver Geschwindigkeitsregler
3 170, Auffahrwarnung 3 178.Tür offen
h leuchtet rot.
Eine Tür oder die Hecktür ist offen.

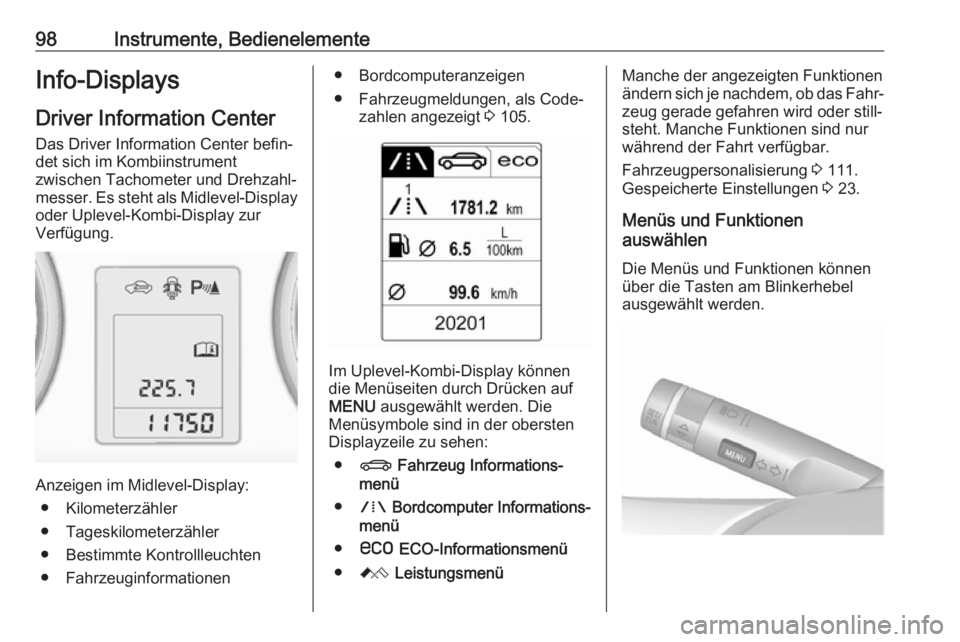

98Instrumente, BedienelementeInfo-DisplaysDriver Information Center
Das Driver Information Center befin‐
det sich im Kombiinstrument
zwischen Tachometer und Drehzahl‐
messer. Es steht als Midlevel-Display oder Uplevel-Kombi-Display zur
Verfügung.
Anzeigen im Midlevel-Display:
● Kilometerzähler
● Tageskilometerzähler
● Bestimmte Kontrollleuchten
● Fahrzeuginformationen
● Bordcomputeranzeigen
● Fahrzeugmeldungen, als Code‐ zahlen angezeigt 3 105.
Im Uplevel-Kombi-Display können
die Menüseiten durch Drücken auf MENU ausgewählt werden. Die
Menüsymbole sind in der obersten
Displayzeile zu sehen:
● X Fahrzeug Informations‐
menü
● W Bordcomputer Informations‐
menü
● s ECO-Informationsmenü
● C Leistungsmenü
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Fahrzeugpersonalisierung 3 111.
Gespeicherte Einstellungen 3 23.
Menüs und Funktionen
auswählen
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel
ausgewählt werden.

Instrumente, Bedienelemente99MENU drücken, um zwischen Menüs
umzuschalten oder von einem Unter‐
menü in das nächsthöhere Menü
zurückzukehren.
Einstellrädchen drehen, um eine
Menüoption zu markieren oder einen
numerischen Wert festzulegen.
SET/CLR drücken, um eine Funktion
auszuwählen oder eine Meldung zu
bestätigen.
Fahrzeug Informationsmenü MENU drücken, um Fahrzeug Infor‐
mationsmenü auszuwählen, oder im
Uplevel-Kombi-Display X
auswählen.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zum Bestäti‐
gen auf SET/CLR drücken.
Die in den Untermenüs gegebenen Anweisungen befolgen.
Abhängig vom Modell können
folgende Untermenüs verfügbar sein:
● Einheit : Die angezeigten Einhei‐
ten können geändert werden.
● Reifendruck : Prüft während der
Fahrt den Luftdruck aller Reifen
3 244.
● Reifenbelastung : Auswahl der
Reifendruckkategorie abhängig
vom aktuellen tatsächlichen
Reifendruck 3 244.
● Restliche Lebensdauer Öl : Zeigt
an, wann Motoröl und Filter
gewechselt werden müssen
3 87.

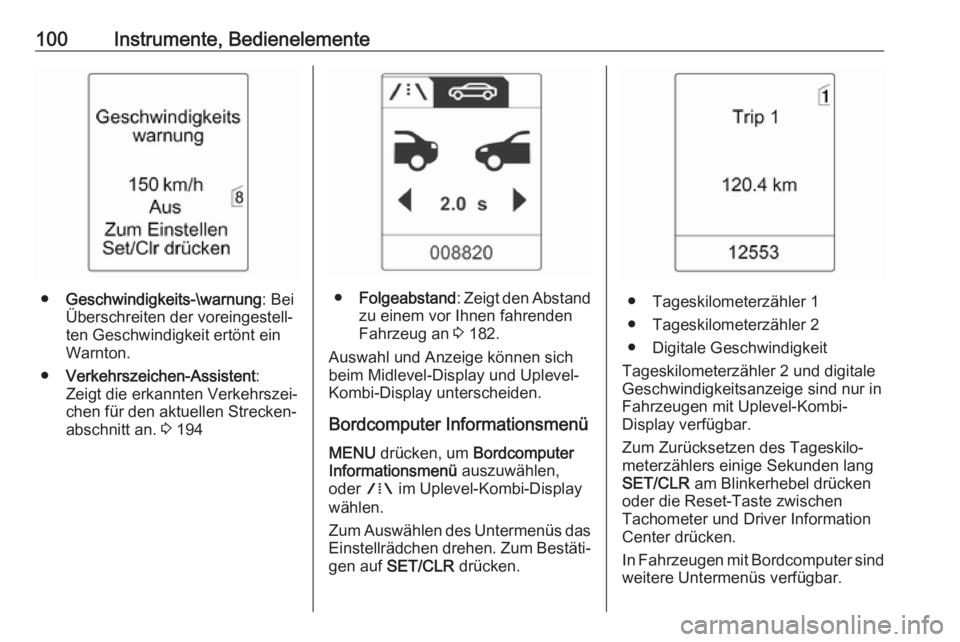

100Instrumente, Bedienelemente
●Geschwindigkeits-\warnung : Bei
Überschreiten der voreingestell‐
ten Geschwindigkeit ertönt ein
Warnton.
● Verkehrszeichen-Assistent :
Zeigt die erkannten Verkehrszei‐
chen für den aktuellen Strecken‐
abschnitt an. 3 194● Folgeabstand : Zeigt den Abstand
zu einem vor Ihnen fahrenden
Fahrzeug an 3 182.
Auswahl und Anzeige können sich
beim Midlevel-Display und Uplevel-
Kombi-Display unterscheiden.
Bordcomputer Informationsmenü MENU drücken, um Bordcomputer
Informationsmenü auszuwählen,
oder W im Uplevel-Kombi-Display
wählen.
Zum Auswählen des Untermenüs das
Einstellrädchen drehen. Zum Bestäti‐ gen auf SET/CLR drücken.● Tageskilometerzähler 1
● Tageskilometerzähler 2
● Digitale Geschwindigkeit
Tageskilometerzähler 2 und digitale
Geschwindigkeitsanzeige sind nur in
Fahrzeugen mit Uplevel-Kombi-
Display verfügbar.
Zum Zurücksetzen des Tageskilo‐
meterzählers einige Sekunden lang
SET/CLR am Blinkerhebel drücken
oder die Reset-Taste zwischen
Tachometer und Driver Information
Center drücken.
In Fahrzeugen mit Bordcomputer sind weitere Untermenüs verfügbar.

Instrumente, Bedienelemente101Auswahl und Anzeige können sichbeim Midlevel-Display und Uplevel-
Kombi-Display unterscheiden.
Bordcomputer-Informationsmenü,
Bordcomputer 3 108.
ECO-Informationsmenü
MENU drücken und in der obersten
Zeile des Uplevel-Kombi-Displays
s auswählen.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zum Bestäti‐
gen auf SET/CLR drücken.
Untermenüs sind:
● Schaltanzeige : Der aktuelle
Gang wird in einem Pfeil ange‐
zeigt. Die Ziffer darüber empfiehlt
ein Hochschalten aus Gründen
der Kraftstoffersparnis.
Eco-Indexanzeige : Der aktuelle
Kraftstoffverbrauch wird in Form
von Segmenten angezeigt. Das
Fahrverhalten für eine sparsame
Fahrweise so anpassen, dass die
gefüllten Segmente im Eco-
Bereich bleiben. Je mehr Balken
voll sind, desto höher der Kraft‐
stoffverbrauch. Gleichzeitig wird
der aktuelle Verbrauchswert
angezeigt.
● Hauptverbraucher : Die größten
aktiven Verbraucher zu Komfort‐
zwecken werden in absteigender
Reihenfolge aufgeführt. Das
Kraftstoffsparpotential wird
angezeigt. Ausgeschaltete
Verbraucher verschwinden aus
der Liste und der Verbrauchswert wird aktualisiert.
Während sporadisch auftreten‐ der Fahrbedingungen aktiviert
der Motor automatisch die Heck‐
scheibenheizung, um die Motor‐
last zu erhöhen. In diesem Fall
wird die Heckscheibenheizung
als ein Spitzenverbraucher ange‐
zeigt, ohne dass sie vom Fahrer
aktiviert wurde.

102Instrumente, Bedienelemente●Verbrauchstrend : Zeigt die
durchschnittliche Verbrauchs‐
entwicklung über eine Entfer‐
nung von 50 km an. Gefüllte Segmente zeigen den Kraftstoff‐
verbrauch in 5-km-Schritten und
den Einfluss von Gelände und
Fahrverhalten auf den Kraftstoff‐
verbrauch.
Leistungsmenü
MENU drücken, um Leistungsmenü
auszuwählen, oder C im Uplevel-
Kombi-Display wählen.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zum Bestäti‐ gen auf SET/CLR drücken.
Untermenüs sind:
● Beschleunigung : Anzeige der
aktuellen Beschleunigung in alle
Richtungen.
● Runden-Timer : Anzeige von
Abschnittszeiten, Höchstge‐
schwindigkeit und Durchschnitts‐ zeit. Die im Untermenü gegebe‐
nen Anweisungen befolgen.
● Kühlmitteltemp. : Anzeige der
Kühlmitteltemperatur.
● Batteriespann. : Anzeige der
Spannung der Fahrzeugbatterie.
Graphic Info Display, Colour Info Display
Je nach Konfiguration verfügt das
Fahrzeug über ein Graphic-Info-
Display oder ein Colour-Info-Display.
Das Info-Display befindet sich in der
Instrumententafel über dem Infotain‐
ment-System.Graphic-Info-Display
Abhängig vom Infotainment System
ist das Graphic-Info-Display in zwei Varianten verfügbar.
