2018 OPEL ADAM Savininko vadovas (in Lithuanian)

Automobilio priežiūra183žibintų lemputės keičiamos
ištraukiant:
posūkio žibinto 1;
galinio žibinto 2;
galinio / stabdžių žibinto 3.
Jei galinis žibintas 2 ir galinio
žibinto / stabdžių žibinto 3 blokas
yra sudarytas iš šviesos diodų, dėl keitimo kreipkitės į autoservisą.
5. Įstatykite ir pagal laikrodžio rodyklę įsukite lemputės laikiklį į
galinio žibinto bloką.
Pasirūpinkite, kad laidai liktų
kabelių kanaluose.
Sumontuokite žibinto bloką su
fiksavimo kaiščiais į automobilio
korpuso nišas ir priveržkite plastikinę fiksavimo veržlę (iš
bagažinės skyriaus vidaus).
Užtraukite žiedinį tarpiklį ant
įdubos žibinto korpuse.
Uždarykite dangtį ir užfiksuokite.
Atbulinės eigos žibintas / galinis
rūko žibintas
Atbulinės eigos žibintas įrengtas
dešinėje bamperio pusėje, o galinis
rūko žibintas – kairėje.
Lemputės keitimo aprašymas abiem
atvejais sutampa.
1. Atsukite varžtą ir nuimkite dangtį.
2. Atsukite varžtus ir ištraukite žibinto bloką iš bamperio.
3. Atjunkite ir išimkite lemputėslizdą, sukdami prieš laikrodžio
rodyklę.

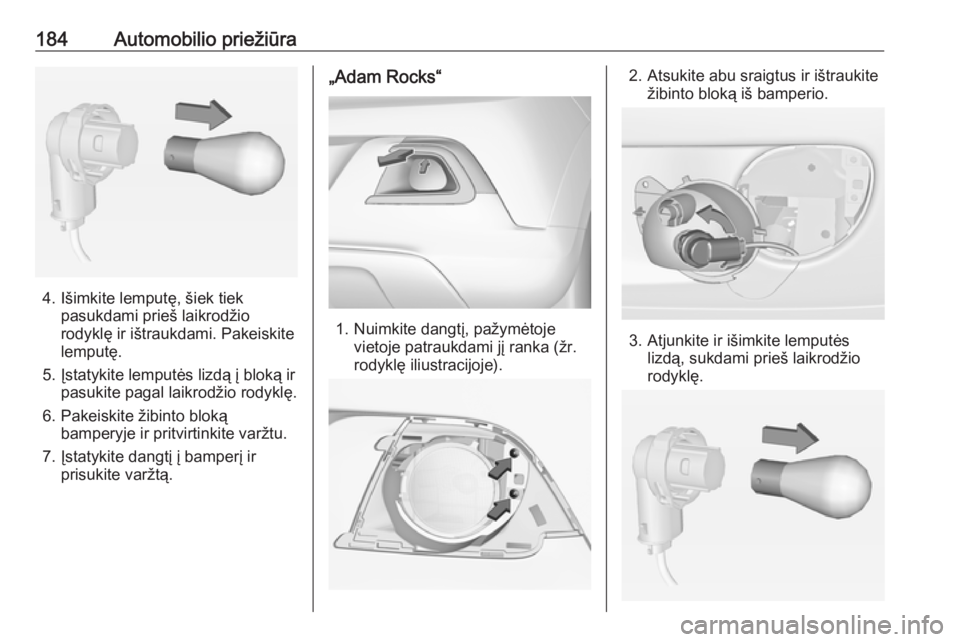

184Automobilio priežiūra
4. Išimkite lemputę, šiek tiekpasukdami prieš laikrodžio
rodyklę ir ištraukdami. Pakeiskite
lemputę.
5. Įstatykite lemputės lizdą į bloką ir pasukite pagal laikrodžio rodyklę.
6. Pakeiskite žibinto bloką bamperyje ir pritvirtinkite varžtu.
7. Įstatykite dangtį į bamperį ir prisukite varžtą.
„Adam Rocks“
1. Nuimkite dangtį, pažymėtojevietoje patraukdami jį ranka (žr.
rodyklę iliustracijoje).
2. Atsukite abu sraigtus ir ištraukite žibinto bloką iš bamperio.
3. Atjunkite ir išimkite lemputėslizdą, sukdami prieš laikrodžio
rodyklę.

Automobilio priežiūra1854. Išimkite lemputę, šiek tiekpasukdami prieš laikrodžio
rodyklę ir ištraukdami. Pakeiskite
lemputę.
5. Įstatykite lemputės lizdą į bloką ir pasukite pagal laikrodžio rodyklę.
6. Prijunkite žibinto bloką prie bamperio ir prisukite abiem
varžtais.
7. Įstatykite ir sujunkite dangtį su bamperiu.
Šoniniai posūkių žibintai
Norint pakeisti lemputę, reikia nuimti
žibinto korpusą:1. Nustumkite žibintą kairėn ir ištraukite jį, paėmę už dešiniojo
krašto.
2. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
korpuso.
3. Ištraukite lemputę iš laikiklio ir pakeiskite ją nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.

186Automobilio priežiūraRegistracijos numerioapšvietimas
1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę.
2. Nuimkite lemputę žemyn, stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžiorodyklę, ištraukite lemputės laikiklįiš žibinto korpuso.
4. Ištraukite lemputę iš laikiklio ir pakeiskite ją nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įkiškite lemputę į bamperį ir leiskite, kad ji susijungtų.
Salono apšvietimas
Plafono apšvietimas, skaitymo
lemputės
Lemputės turi būti pakeistos
dirbtuvėse.
Krovinių skyriaus lemputė Lemputės turi būti pakeistos
dirbtuvėse.
Kupolinis plafonas
Lemputės turi būti pakeistos
dirbtuvėse.
Aplinkos apšvietimas Lemputės turi būti pakeistos
dirbtuvėse.

Automobilio priežiūra187Žvaigždėtasis skydelisLemputės turi būti pakeistos
dirbtuvėse.
Prietaisų skydelioapšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra dvi saugiklių
dėžutės:
● variklio skyriaus kairėje pusėje priekyje,
● automobilyje su vairu kairėje pusėje – už žibintų jungiklio, o suvairu dešinėje pusėje – už
daiktadėžės.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.Automobilyje įrengta įvairių rūšių
saugiklių.
Priklausomai nuo saugiklio tipo,
perdegusį saugiklį galima atpažinti iš
jo susilydžiusios vielos. Kol
nenustatėte gedimo priežasties,
saugiklio nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.

188Automobilio priežiūra
Nustatykite saugiklių trauktuvą ant
saugiklio (viršaus) ir ištraukite
saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžutė yra variklio skyriaus
kairiojoje pusėje, priekyje.
Atjunkite dangtį ir nulenkite jį aukštyn, kol sustos. Nuimkite dangtį vertikaliai
aukštyn.

Automobilio priežiūra189Nr.Grandinė1–2Išorinio veikdrodėlio jungiklis3Kėbulo valdymo modulis4Sulankstomo stoglangio /
važiuoklės valdymo modulis5ABS6Kairysis dieninis žibintas7–8Kėbulo valdymo modulis9Automobilio akumuliatoriaus
jutiklis10Priekinių žibintų suvedimas /
TPMS / sulankstomas
stoglangis11Galinis valytuvas12Miglos šalinimas nuo lango13Dešinysis dieninis žibintas14Miglos šalinimas nuo veidrodėlio15–Nr.Grandinė16Važiuoklės valdymo modulis /
LPG sistema17Vidinis veidrodėlis18Variklio valdymo modulis19Degalų siurblys20–21Įpurškimo ritė22–23Įpurškimo sistema24Plautuvo sistema25Apšvietimo sistema26Variklio valdymo modulis27–28Variklio valdymo modulis29Variklio valdymo modulis30–31Kairysis priekinis žibintas32Dešinysis priekinis žibintas33Variklio valdymo modulisNr.Grandinė34Garso signalas35Sankaba36–

190Automobilio priežiūraNr.Grandinė1ABS siurblys2Priekinis valytuvas3Orpūtė4Prietaisų skydelis5Aušinimo ventiliatorius6–7Elektrinis vakuuminis siurblys8Aušinimo ventiliatorius9Aušinimo ventiliatorius10
––11Starteris
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų
skydelyje
Saugiklių dėžutė yra prietaisų
skydelyje, už žibintų jungiklio.
Laikydami rankeną, patraukite ir
nulenkite žibintų jungiklį žemyn.
