Page 193 of 241

Auton hoito191Lumiketjuja saa käyttää vain seuraa‐
vissa renkaissa: 175/70 R 14,
185/70 R 14, 185/60 R 15,
185/65 R 15 ja 195/55 R 16.
Lumiketjuja ei saa käyttää kokojen
215/45 R 17 ja 225/35 R 18
renkaissa.
Lumiketjuja ei saa käyttää tilapäi‐ sessä varapyörässä.

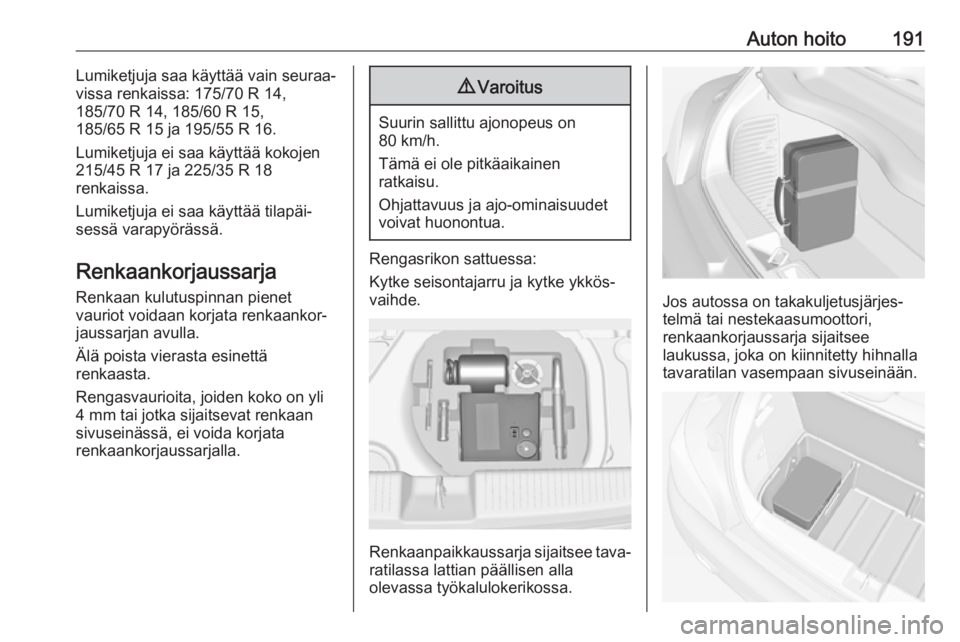

Renkaankorjaussarja Renkaan kulutuspinnan pienet
vauriot voidaan korjata renkaankor‐ jaussarjan avulla.
Älä poista vierasta esinettä
renkaasta.
Rengasvaurioita, joiden koko on yli 4 mm tai jotka sijaitsevat renkaan
sivuseinässä, ei voida korjata
renkaankorjaussarjalla.9 Varoitus
Suurin sallittu ajonopeus on
80 km/h.
Tämä ei ole pitkäaikainen
ratkaisu.
Ohjattavuus ja ajo-ominaisuudet
voivat huonontua.
Rengasrikon sattuessa:
Kytke seisontajarru ja kytke ykkös‐ vaihde.
Renkaanpaikkaussarja sijaitsee tava‐ ratilassa lattian päällisen alla
olevassa työkalulokerikossa.
Jos autossa on takakuljetusjärjes‐
telmä tai nestekaasumoottori,
renkaankorjaussarja sijaitsee
laukussa, joka on kiinnitetty hihnalla
tavaratilan vasempaan sivuseinään.
Page 194 of 241
192Auton hoitoJos auton tavaratilassa on säilytyslo‐
kero, renkaankorjaussarjan sisältävä
laukku sijaitsee jossakin säilytysloke‐
ron osassa 3 63.
Subwoofer-lokerolla varustetuissa
malleissa renkaankorjaussarja sijait‐
see lokerossa tavaratilan lattian pääl‐
lisen alla. Jos haluat käyttää renkaan‐
korjaussarjaa, irrota ensin lattian
päällinen: käännä takaosa eteen ja
vedä päällinen taakse 3 65.
1. Ota renkaankorjaussarja loke‐
rosta.
2. Poista kompressori.
3. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista
säilytyslokeroista.
4. Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään.
5. Asenna tiivisteainepullo kompres‐
sorissa olevaan pitimeen.
Aseta kompressori renkaan
lähelle siten, että tiivisteainepullo
on pystyssä.
Page 195 of 241

Auton hoito193
6. Avaa viallisen renkaan venttiili‐hattu.
7. Ruuvaa täyttöletku rengasventtii‐ liin.
8. Kompressorin kytkin on asetet‐ tava asentoon J.
9. Liitä kompressorin pistoke pisto‐ rasiaan tai savukkeensytyttimen
liitäntään.
Suosittelemme antamaan moot‐
torin käydä, jotta akku ei purkau‐
tuisi.10. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään
tiivisteaineella.
11. Kompressorin painemittari näyt‐ tää hetkellisesti enintään kuusi
baaria tiivistysainepullon tyhjen‐
tyessä (n. 30 sekuntia). Sitten
paine alkaa laskea.
12. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään
ilmalla.
13. Säädetty rengaspaineen ohjearvo
tulisi saavuttaa kymmenen
minuutin sisällä. Rengaspaine
3 224. Kun paine on oikea, kytke
kompressori pois päältä.Jos ohjeen mukaista rengaspai‐
netta ei saavuteta kymmenen
minuutin kuluessa, irrota renkaan‐ korjaussarja. Siirrä autoa renkaan
yhden kierroksen verran. Kytke
renkaankorjaussarja uudelleen ja jatka täyttöä kymmenen minuut‐
tia. Jos ohjeen mukaista rengas‐
painetta ei edelleenkään saavu‐
teta, rengas on vaurioitunut liian
pahasti. Käänny korjaamon
puoleen.
Poista liika rengaspaine painemit‐ tarin yläpuolella olevalla painik‐
keella.
Älä käytä kompressoria
kymmentä minuuttia kauempaa.
Page 196 of 241

194Auton hoito14. Irrota renkaankorjaussarja. Painapitimessä olevaa lukitussakaraa
ja vedä tiivistysainepullo pois piti‐
mestä. Ruuvaa renkaantäyttö‐
letku tiivistysainepullon vapaa‐
seen liitäntään. Silloin tiivistysaine
ei vuoda ulos. Aseta renkaankor‐
jaussarja paikalleen tavaratilaan.
15. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla.
16. Kiinnitä tiivistysainepullon mukana tuleva tarra, johon on
merkitty suurin sallittu nopeus,
kuljettajan näkökenttään.
17. Jatka ajoa välittömästi, jotta tiivis‐
tysaine jakautuu renkaaseen
tasaisesti. Pysähdy n.
10 kilometrin (korkeintaan
kymmenen minuutin) ajomatkan
jälkeen ja tarkasta rengaspaine.
Ruuvaa ilmaletku suoraan
renkaan venttiiliin ja kompresso‐
riin.
Jos rengaspaine on yli 1,3 baaria ,
korjaa ohjearvoon. Toista toimen‐
pidettä, kunnes painehäviötä ei
enää ilmene.
Jos rengaspaine on laskenut
1,3 baarin alapuolelle, autoa ei
saa enää käyttää. Käänny korjaa‐ mon puoleen.
18. Aseta renkaankorjaussarja säily‐ tyspaikkaansa tavaratilaan.
Asenna lattian suojalevy takaisin
paikalleen. Tavaratilan lattian
suojalevy 3 65.
Huomautus
Korjatun renkaan ajo-ominaisuudet
ovat voimakkaasti huonontuneet,
rengas on siksi vaihdettava.
Jos kompressorista kuuluu epänor‐
maalia ääntä tai jos se kuumenee
voimakkaasti, se on kytkettävä pois
päältä vähintään 30 minuutiksi.
Sisäänrakennettu ylipaineventtiili
avautuu seitsemän baarin kohdalla.
Huomaa korjaussarjan parasta
ennen-päiväys. Tämän päivämää‐
rän jälkeen tiivistyskyky ei ole enää
taattu. Huomioi tiivistysainepullossa
olevat säilytystiedot.
Vaihda käytetty tiivisteainepullo
uuteen. Hävitä pullo voimassa
olevien määräysten mukaisesti.
Kompressoria ja tiivisteainetta
voidaan käyttää n. -30 °C lämpöti‐
lasta lähtien.
Mukana toimitettujen sovittimien
avulla voidaan täyttää muita esineitä
ilmalla, esim. jalkapalloja, ilmapat‐
joja, täytettäviä kumiveneitä jne.
Sovittimet sijaitsevat kompressorin
alapuolella. Poista ne ruuvaamalla
kompressorin ilmaletku paikalleen ja
poistamalla sovitin.
Page 197 of 241

Auton hoito195Pyörän vaihto
Tee seuraavat valmistelut ja noudata
seuraavia ohjeita:
● Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyö‐
rät suoraanajoasentoon.
● Kytke seisontajarru ja ensimmäi‐ nen vaihde tai peruutusvaihde.
● Vaihda aina vain yksi pyörä kerrallaan.
● Käytä tunkkia vain pyörän vaih‐ tamiseen rengasrikkotapauk‐
sessa, älä talvi- tai kesärenkai‐
den vaihtoon.
● Auton nosturi on huoltovapaa. ● Jos alusta on pehmeä, aseta nosturin alle tukeva lauta (enint.
1 cm paksu).
● Ota raskaat esineet pois auton sisältä, ennen kuin nostat autoa
nosturilla.
● Nosturin varassa olevassa autossa ei saa olla ihmisiä tai
eläimiä.
● Älä ryömi nosturin varassa olevan auton alle.● Älä käynnistä moottoria auton ollessa nosturin varassa.
● Ennen pyöränpulttien kiinnittä‐ mistä pultit on puhdistettava ja
jokaisen pultin kartio on rasvat‐
tava ohuesti tavallisella voitelu‐
rasvalla.9 Varoitus
Älä laita rasvaa pyöränpulttien
kierteisiin.
1. Teräsvanteet:
Vedä pyöränsuojus irti.
Pulttien suojuksilla varustetut
kevytmetallivanteet
Vapauta pyöränpulttien suojukset ruuvitaltalla ja poista ne. Pane
vanteen ja ruuvitaltan väliin
suojaksi pehmeä riepu.
Keskisuojuksilla varustetut
kevytmetallivanteet
Aseta ulosvetäjä keskisuojuksen
aukkoon ja irrota suojus
vanteesta. Auton työkalut 3 182.
2. Aseta pyöränavain varmistaen,
että se asettuu lujasti paikalleen,
Page 198 of 241
196Auton hoitoja löysää jokaista pyöränpulttia
puoli kierrosta.
Pyörät on saatettu suojata lukko‐
pulteilla. Näiden erikoispulttien
löysäämiseksi on pultin kantaan
kiinnitettävä lukkopulttien avain‐
sovitin ennen pyöränmutteriavai‐
men asentamista. Sovitin sijaitsee
käsinelokerossa.
3. Varmista, että nosturi on oikein sijoitettu soveltuvan nostokohdan
alle.
Joissakin versioissa on kynnyslis‐ tapaneloinnit, joissa on peitetyt
nostokohdat: vedä ensin suojus
irti kyseisestä nostokohdasta
ennen nosturin asettamista nosto‐
kohtaan.
4. Aseta nosturi oikeaan korkeu‐ teen. Aseta se suoraan nostokoh‐dan alle siten, että se ei pääse
liukumaan.
Kiinnitä nosturin kampi, tarkista,
että nosturi on kohtisuorassa, ja
kierrä kammesta, kunnes pyörä
on irti maasta.
5. Kierrä pyöränpultit irti.
6. Vaihda pyörä.
7. Kierrä pyöränpultit paikoilleen.
8. Laske auto alas.
9. Aseta pyöränpulttiavain hyvin paikalleen ja kiristä pultit ristik‐
käin. Kiristysmomentti on
110 Nm.
Page 199 of 241

Auton hoito19710. Teräsvanteen pölykapselissaoleva venttiilin reikä on kohdistet‐
tava renkaan venttiilin kohdalle
ennen asennusta.
Asenna pyöränpulttien suojukset
tai keskisuojus kevytmetallivan‐
teeseen.
11. Aseta säilytystilaan ja kiinnitä irro‐
tettu pyörä, auton työkalut 3 182
ja lukkopulttien sovitin 3 51.
12. Tarkista autoon asennetun pyörän rengaspaine ja pyörän‐
pulttien kiristysmomentti mahdol‐
lisimman pian.
Vaihdata tai korjauta viallinen rengas mahdollisimman pian.Nostoalustan nostokohdat
Nostoalustan takimmainen varsi
keskelle alapalkin syvennyksen
kohdalle.
Nostoalustan etummaisen varren
nostokohta alustassa.
Varapyörä
Jos asennetaan muista pyöristä poik‐ keava varapyörä, tämä pyörä saate‐
taan luokitella tilapäisvarapyöräksi,
jolloin sitä koskevat vastaavat
nopeusrajoitukset, vaikka tämä ei
ilmene mistään merkinnästä. Käänny
korjaamon puoleen soveltuvan
nopeusrajoituksen tarkistamiseksi.
Varapyörässä on teräsvanne.Huomio
Jos asennettu varapyörä on
pienempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐ kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐
nen rengas mahdollisimman pian.
Varapyörä on pitimessä auton lattian
alapuolella.
1. Avaa tavaratilan lattia 3 65.
Poista mahdollinen säilytyslokero
3 63.
Page 200 of 241
198Auton hoito2. Ota pyöränpulttiavain työkalulo‐kerikosta.
3. Aseta pyöränpulttiavain yhteenkuusiopulttiin lähelle työkaluloke‐
rikkoa ja kierrä sitä vastapäivään,
kunnes tuntuu vastusta.
4. Nosta varapyörän pidintä hieman kädellä ja vapauta salpa.
5. Laske varapyörän pidin.
6. Nosta varapyörän pidintä hieman kädellä ja irrota turvavaijeri.
7.Laske varapyörä täysin alas ja ota
se pois.
8. Vaihda pyörä 3 195.
Vaurioitunut pyörä on kiinnitettävä tavaratilaan, katso alla.
9. Nosta tyhjää varapyörän pidintä ja
kiinnitä varmistusvaijeri.
10. Nosta varapyörän pidintä lisää ja lukitse salpaan. Salvan avoimen
puolen on oltava tällöin suunnat‐
tuna ajosuuntaan.
11. Sulje varapyörän pidin kiertämällä
kuusiopulttia myötäpäivään
pyöränmutteriavaimella.
