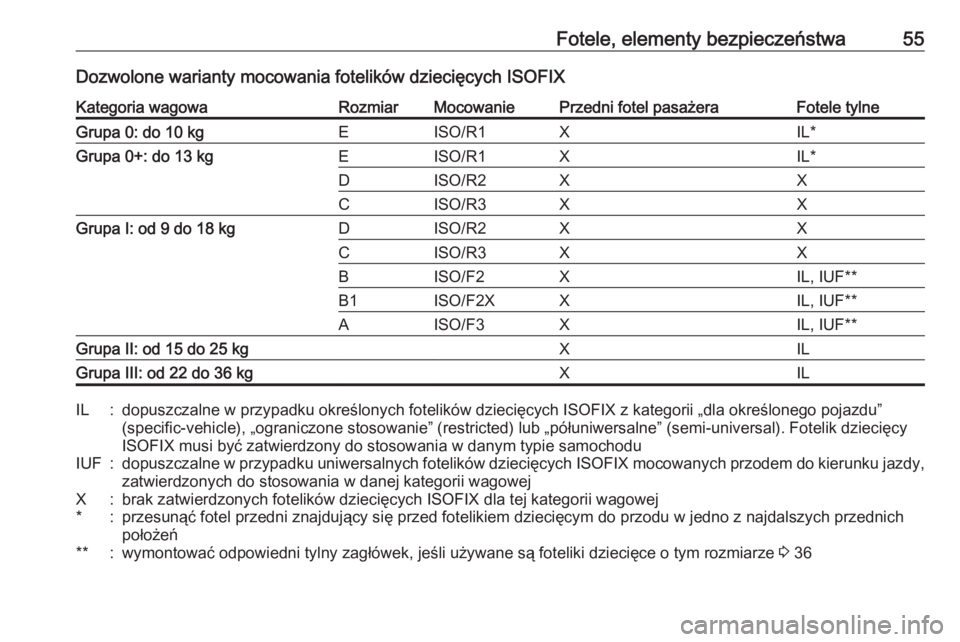

Fotele, elementy bezpieczeństwa55Dozwolone warianty mocowania fotelików dziecięcych ISOFIXKategoria wagowaRozmiarMocowaniePrzedni fotel pasażeraFotele tylneGrupa 0: do 10 kgEISO/R1XIL*Grupa 0+: do 13 kgEISO/R1XIL*DISO/R2XXCISO/R3XXGrupa I: od 9 do 18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Grupa II: od 15 do 25 kgXILGrupa III: od 22 do 36 kgXILIL:dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu”
(specific-vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy
ISOFIX musi być zatwierdzony do stosowania w danym typie samochoduIUF:dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy,
zatwierdzonych do stosowania w danej kategorii wagowejX:brak zatwierdzonych fotelików dziecięcych ISOFIX dla tej kategorii wagowej*:przesunąć fotel przedni znajdujący się przed fotelikiem dziecięcym do przodu w jedno z najdalszych przednich
położeń**:wymontować odpowiedni tylny zagłówek, jeśli używane są foteliki dziecięce o tym rozmiarze 3 36

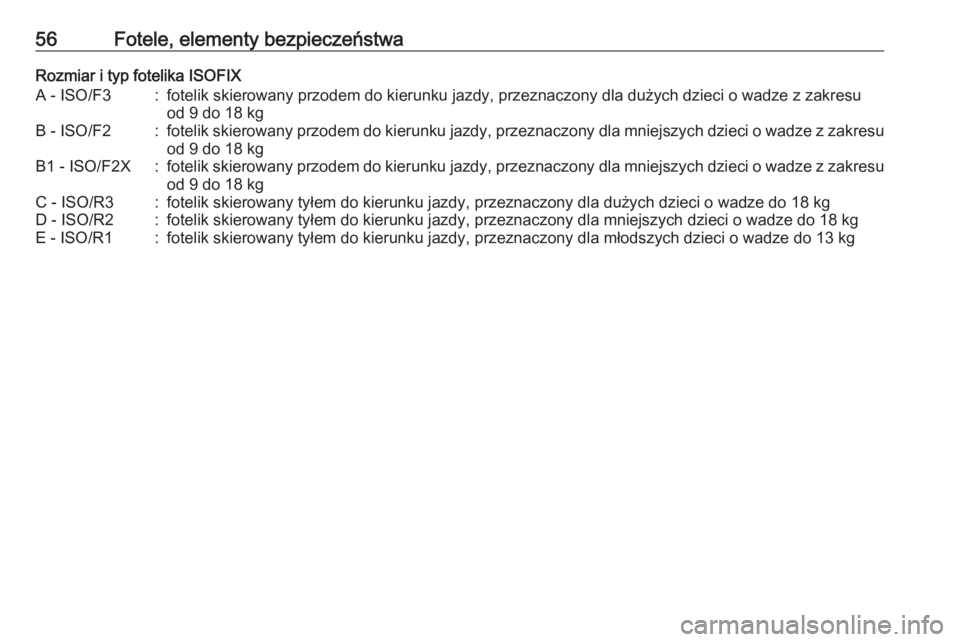

56Fotele, elementy bezpieczeństwaRozmiar i typ fotelika ISOFIXA - ISO/F3:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu
od 9 do 18 kgB - ISO/F2:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kgB1 - ISO/F2X:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kgC - ISO/R3:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kgD - ISO/R2:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kgE - ISO/R1:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kg

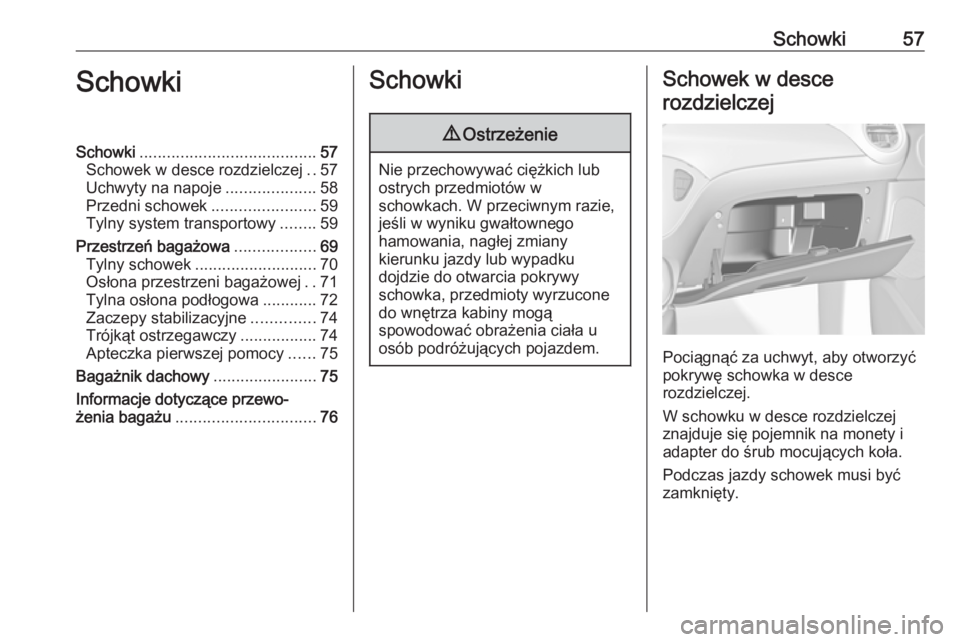

Schowki57SchowkiSchowki....................................... 57
Schowek w desce rozdzielczej ..57
Uchwyty na napoje ....................58
Przedni schowek .......................59
Tylny system transportowy ........59
Przestrzeń bagażowa ..................69
Tylny schowek ........................... 70
Osłona przestrzeni bagażowej ..71
Tylna osłona podłogowa ............72
Zaczepy stabilizacyjne ..............74
Trójkąt ostrzegawczy .................74
Apteczka pierwszej pomocy ......75
Bagażnik dachowy .......................75
Informacje dotyczące przewo‐
żenia bagażu ............................... 76Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
Pociągnąć za uchwyt, aby otworzyć
pokrywę schowka w desce
rozdzielczej.
W schowku w desce rozdzielczej
znajduje się pojemnik na monety i
adapter do śrub mocujących koła.
Podczas jazdy schowek musi być zamknięty.

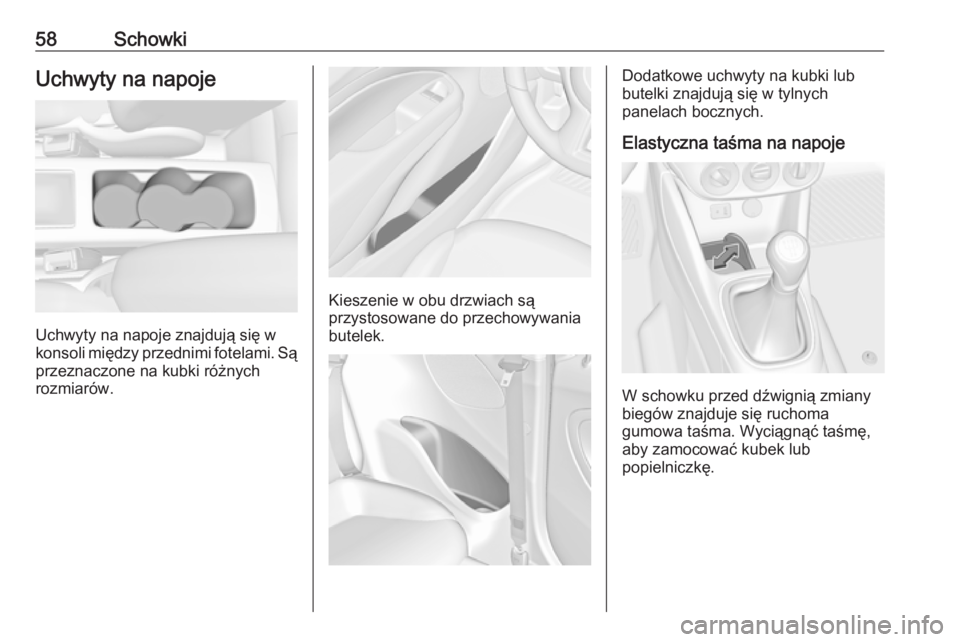

58SchowkiUchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli między przednimi fotelami. Są
przeznaczone na kubki różnych
rozmiarów.
Kieszenie w obu drzwiach są
przystosowane do przechowywania
butelek.
Dodatkowe uchwyty na kubki lub
butelki znajdują się w tylnych
panelach bocznych.
Elastyczna taśma na napoje
W schowku przed dźwignią zmiany
biegów znajduje się ruchoma
gumowa taśma. Wyciągnąć taśmę,
aby zamocować kubek lub
popielniczkę.

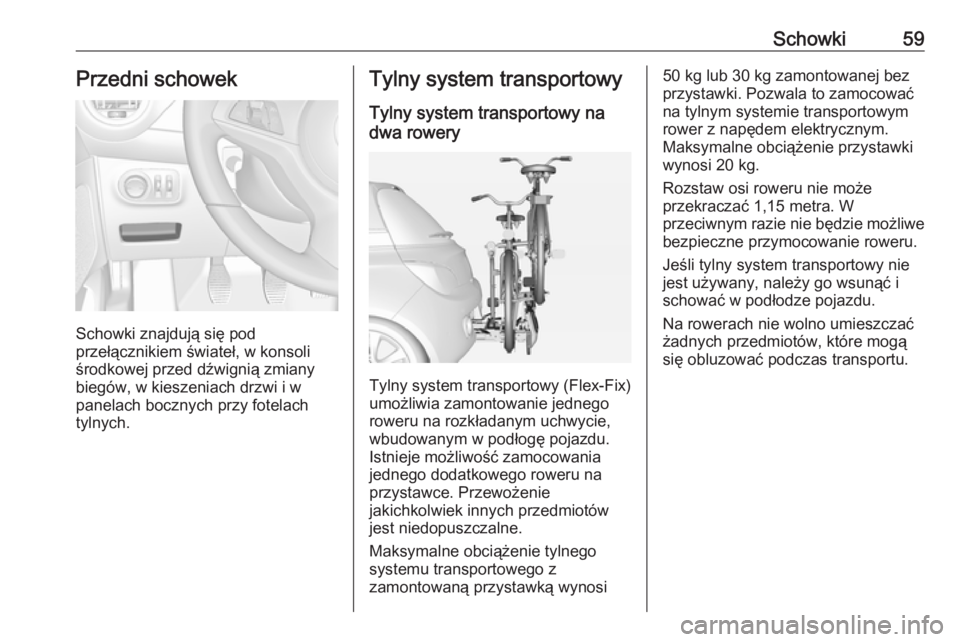

Schowki59Przedni schowek
Schowki znajdują się pod
przełącznikiem świateł, w konsoli
środkowej przed dźwignią zmiany
biegów, w kieszeniach drzwi i w
panelach bocznych przy fotelach
tylnych.
Tylny system transportowy
Tylny system transportowy na
dwa rowery
Tylny system transportowy (Flex-Fix)
umożliwia zamontowanie jednego
roweru na rozkładanym uchwycie,
wbudowanym w podłogę pojazdu. Istnieje możliwość zamocowania
jednego dodatkowego roweru na
przystawce. Przewożenie
jakichkolwiek innych przedmiotów
jest niedopuszczalne.
Maksymalne obciążenie tylnego
systemu transportowego z
zamontowaną przystawką wynosi
50 kg lub 30 kg zamontowanej bez
przystawki. Pozwala to zamocować
na tylnym systemie transportowym
rower z napędem elektrycznym.
Maksymalne obciążenie przystawki
wynosi 20 kg.
Rozstaw osi roweru nie może
przekraczać 1,15 metra. W
przeciwnym razie nie będzie możliwe bezpieczne przymocowanie roweru.
Jeśli tylny system transportowy nie
jest używany, należy go wsunąć i
schować w podłodze pojazdu.
Na rowerach nie wolno umieszczać
żadnych przedmiotów, które mogą
się obluzować podczas transportu.

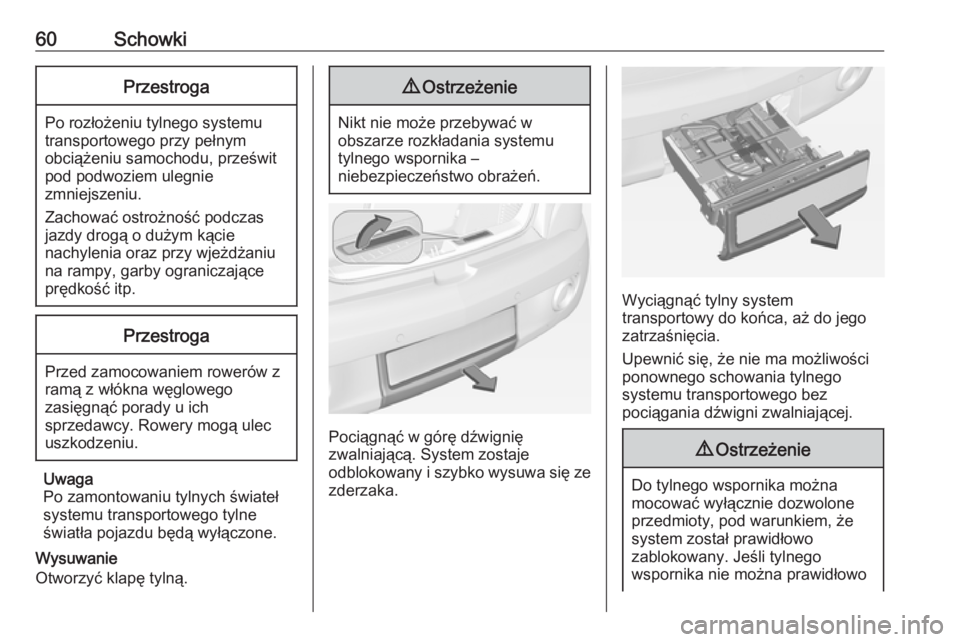

60SchowkiPrzestroga
Po rozłożeniu tylnego systemutransportowego przy pełnym
obciążeniu samochodu, prześwit
pod podwoziem ulegnie
zmniejszeniu.
Zachować ostrożność podczas
jazdy drogą o dużym kącie
nachylenia oraz przy wjeżdżaniu
na rampy, garby ograniczające
prędkość itp.
Przestroga
Przed zamocowaniem rowerów z
ramą z włókna węglowego
zasięgnąć porady u ich
sprzedawcy. Rowery mogą ulec
uszkodzeniu.
Uwaga
Po zamontowaniu tylnych świateł
systemu transportowego tylne
światła pojazdu będą wyłączone.
Wysuwanie
Otworzyć klapę tylną.
9 Ostrzeżenie
Nikt nie może przebywać w
obszarze rozkładania systemu
tylnego wspornika –
niebezpieczeństwo obrażeń.
Pociągnąć w górę dźwignię
zwalniającą. System zostaje
odblokowany i szybko wysuwa się ze
zderzaka.
Wyciągnąć tylny system
transportowy do końca, aż do jego
zatrzaśnięcia.
Upewnić się, że nie ma możliwości
ponownego schowania tylnego
systemu transportowego bez
pociągania dźwigni zwalniającej.
9 Ostrzeżenie
Do tylnego wspornika można
mocować wyłącznie dozwolone
przedmioty, pod warunkiem, że
system został prawidłowo
zablokowany. Jeśli tylnego
wspornika nie można prawidłowo

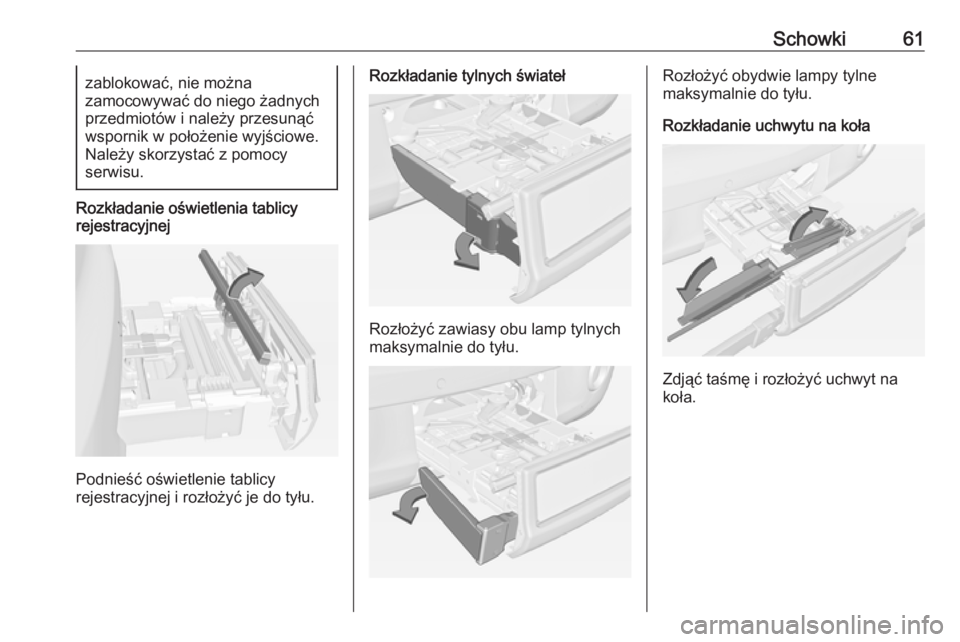

Schowki61zablokować, nie można
zamocowywać do niego żadnych
przedmiotów i należy przesunąć
wspornik w położenie wyjściowe.
Należy skorzystać z pomocy
serwisu.
Rozkładanie oświetlenia tablicy
rejestracyjnej
Podnieść oświetlenie tablicy
rejestracyjnej i rozłożyć je do tyłu.
Rozkładanie tylnych świateł
Rozłożyć zawiasy obu lamp tylnych
maksymalnie do tyłu.
Rozłożyć obydwie lampy tylne
maksymalnie do tyłu.
Rozkładanie uchwytu na koła
Zdjąć taśmę i rozłożyć uchwyt na
koła.

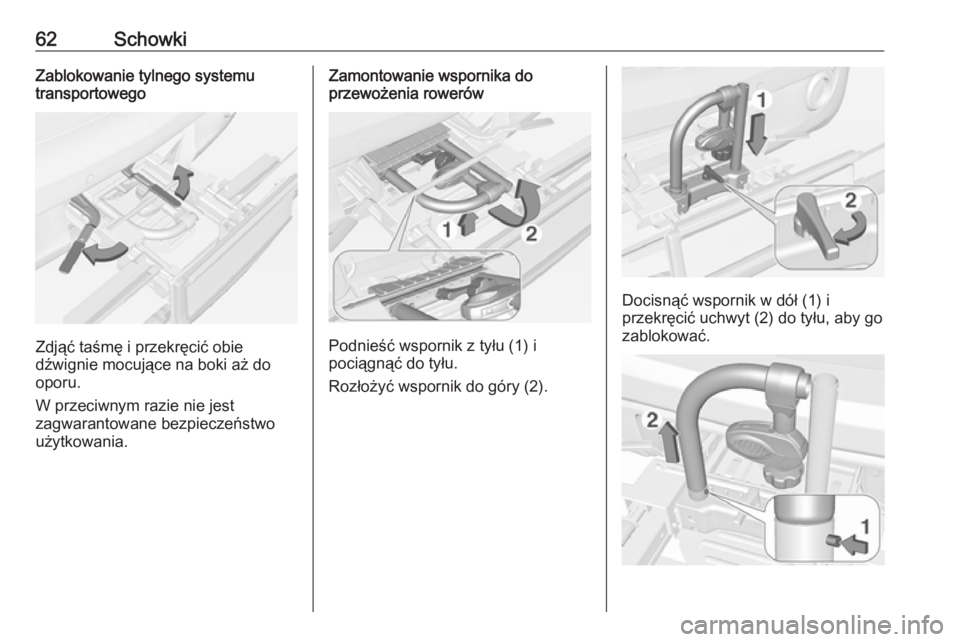

62SchowkiZablokowanie tylnego systemu
transportowego
Zdjąć taśmę i przekręcić obie
dźwignie mocujące na boki aż do
oporu.
W przeciwnym razie nie jest
zagwarantowane bezpieczeństwo użytkowania.
Zamontowanie wspornika do
przewożenia rowerów
Podnieść wspornik z tyłu (1) i
pociągnąć do tyłu.
Rozłożyć wspornik do góry (2).
Docisnąć wspornik w dół (1) i
przekręcić uchwyt (2) do tyłu, aby go
zablokować.
