2018 MAZDA MODEL MX-5 display

tBränslemätare (utan
multiinformationsdisplay)
Bränslemätaren visar ungefär hur mycket
bensin som finns kvar i tanken när
tändningen år påslagen. Tanken ska helst
alltid ha en bränslenivå på över 1/4.
Full
1/4 full
Tom
Om varningslampan för låg bränslenivå
eller bränslenivån är mycket låg, ska du
tanka så snart som möjligt.
Se Vidta åtgärd på sidan 7-38.
OBS
•Efter tankning kan det ta ett tag innan
mätaren har stabiliserat sig. Dessutom kan
mätaren visa fel i backar och kurvor,
eftersom bränslet rör sig i tanken.
•Visningen av kvarts tank eller mindre
har fler segment för att visa
kvarvarande bränslenivå mer detaljerat.
•Pilens riktning () visar att tankluckan
är på bilens vänstra sida.
ttInstrumentpanelsbelysning
När positionsljuset sätts på med
tändningen i läge ON aktiveras en
dimmerfunktion så att
instrumentpanelsbelysningen inte lyser
lika starkt.
OBS
När positionsljuset sätts på kommer även
positionsljusindikeringen i
instrumentgruppen att tändas.
Se Strålkastare på sidan 4-59.
Du justerar instrumentgruppens och
instrumentpanelens belysning genom att
vrida på reglaget.
•Minska ljusstyrkan genom att vrida
reglaget åt vänster. En pipsignal hörs en
gång när reglaget har vridits till
maxläget för dimning.
•Öka ljusstyrkan genom att vrida reglaget
åt höger.
Nedtonat
Ljust
Under körning
Instrumentgrupp och visning
4-25

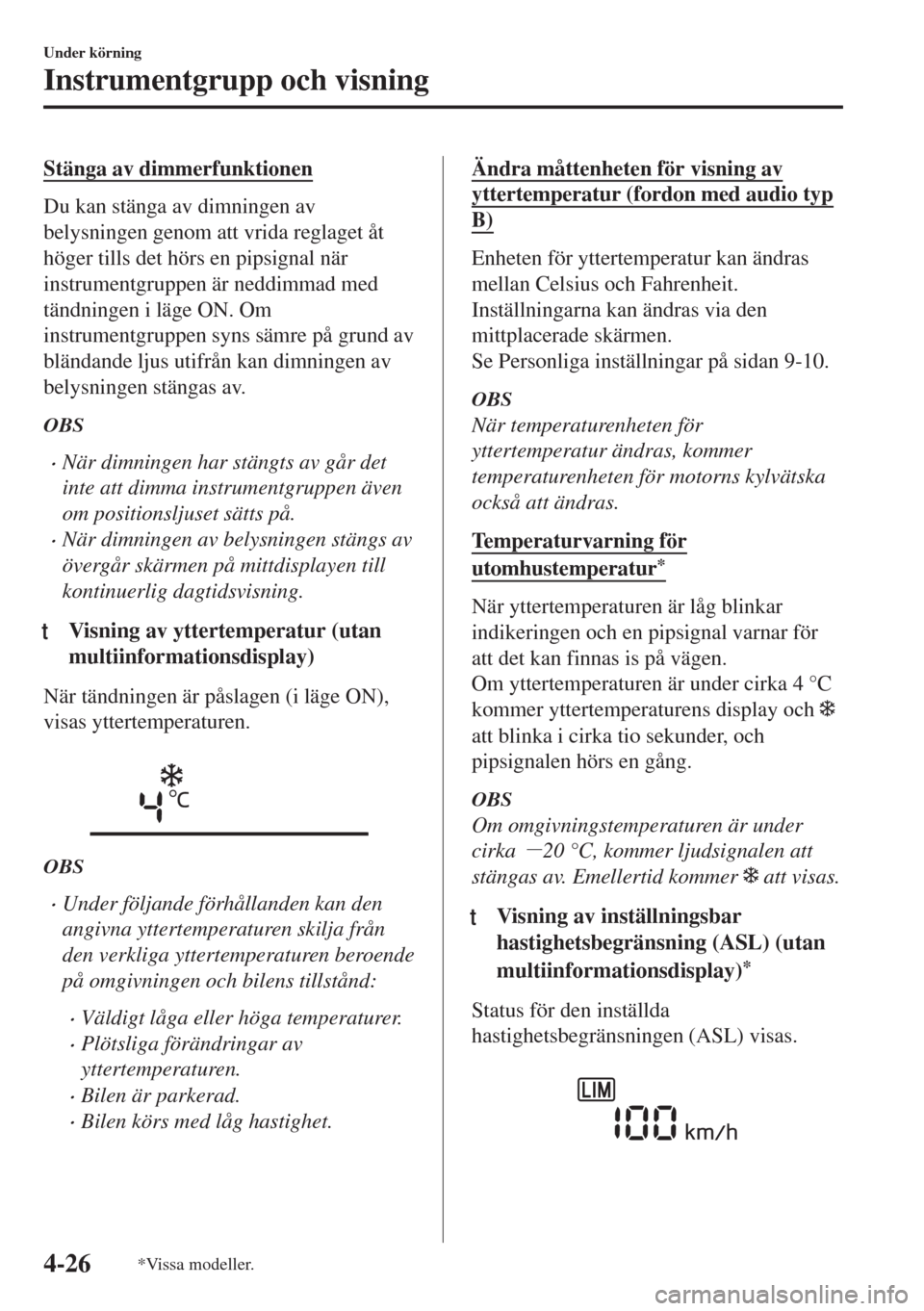

Stänga av dimmerfunktionen
Du kan stänga av dimningen av
belysningen genom att vrida reglaget åt
höger tills det hörs en pipsignal när
instrumentgruppen är neddimmad med
tändningen i läge ON. Om
instrumentgruppen syns sämre på grund av
bländande ljus utifrån kan dimningen av
belysningen stängas av.
OBS
•När dimningen har stängts av går det
inte att dimma instrumentgruppen även
om positionsljuset sätts på.
•När dimningen av belysningen stängs av
övergår skärmen på mittdisplayen till
kontinuerlig dagtidsvisning.
tVisning av yttertemperatur (utan
multiinformationsdisplay)
När tändningen är påslagen (i läge ON),
visas yttertemperaturen.

OBS
•Under följande förhållanden kan den
angivna yttertemperaturen skilja från
den verkliga yttertemperaturen beroende
på omgivningen och bilens tillstånd:
•Väldigt låga eller höga temperaturer.
•Plötsliga förändringar av
yttertemperaturen.
•Bilen är parkerad.
•Bilen körs med låg hastighet.
Ändra måttenheten för visning av
yttertemperatur (fordon med audio typ
B)
Enheten för yttertemperatur kan ändras
mellan Celsius och Fahrenheit.
Inställningarna kan ändras via den
mittplacerade skärmen.
Se Personliga inställningar på sidan 9-10.
OBS
När temperaturenheten för
yttertemperatur ändras, kommer
temperaturenheten för motorns kylvätska
också att ändras.
Temperaturvarning för
utomhustemperatur*
När yttertemperaturen är låg blinkar
indikeringen och en pipsignal varnar för
att det kan finnas is på vägen.
Om yttertemperaturen är under cirka 4 °C
kommer yttertemperaturens display och
att blinka i cirka tio sekunder, och
pipsignalen hörs en gång.
OBS
Om omgivningstemperaturen är under
cirka
>+20 °C, kommer ljudsignalen att
stängas av. Emellertid kommer
att visas.
ttVisning av inställningsbar
hastighetsbegränsning (ASL) (utan
multiinformationsdisplay)
*
Status för den inställda
hastighetsbegränsningen (ASL) visas.

Under körning
Instrumentgrupp och visning
4-26*Vissa modeller.

tVisning av farthållarens inställda
hastighet (utan
multiinformationsdisplay)
*
Farthållarens inställda hastighet visas.

(Europeisk modell)
(Utom europeisk modell)
ttFärddator och INFO-knapp (utan
multiinformationsdisplay)
Följande information kan väljas genom att
trycka på knappen INFO med tändningen
på.
•Den ungefärliga sträcka du kan köra
med kvarvarande bränsle
•Genomsnittlig bränsleförbrukning
•Aktuell bränsleförbrukning
•Medelhastighet
•Bilens hastighetslarm*
Om du får något problem med färddatorn,
ta kontakt med en kunnig expert, vi
rekommenderar att du tar kontakt med en
auktoriserad Mazda-verkstad.
Läge för körsträcka till tom tank
Det här läget visar det ungefärliga
avståndet som du kan färdas med
återstående bränsle, baserat på
bränsleförbrukningen.

Avståndet till tom tank beräknas och visas
varje sekund.
(Europeisk modell)
(Utom europeisk modell)
OBS
•Även om angivelsen för körsträcka till
tom tank är tillräcklig för den
återstående körsträckan, ska du tanka
så snart som möjligt om bränslenivån är
mycket låg eller varningslampan för låg
bränslenivå tänds.
•Visningen kanske inte ändras om du
tankar mindre än cirka 9 l bränsle.
•Återstående körsträcka är den sträcka
som bilen kan köras innan alla
markeringar om bränslemängd på
bränslemätaren försvinner.
•Om det inte finns någon tidigare
information om bränsleekonomin som
när du nyligen köpt din bil eller när
informationen raderats på grund av att
batteriet kopplas ur, kan körsträcka till
tom tank/avståndet skilja sig från det
angivna värdet.
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-27

Läge för genomsnittlig
bränsleförbrukning
Det här läget visar den genomsnittliga
bränsleförbrukningen genom att beräkna
den totala körsträckan och den totala
bränsleförbrukningen sedan fordonet
köptes eller data återställdes.
Genomsnittlig bränsleförbrukning
beräknas och visas varje minut.
(Europeisk modell)
(Utom europeisk modell)
Tryck på INFO-omkopplaren i mer än
1,5 sekunder för att återställa historiska
data som visas.
När data har återställts visas - - - L/100 km
i en minut innan bränsleförbrukningen
beräknas och visas.
OBS
(Bilar med audio typ B)
Föregående data återställs om TRIP A
återställs med trippmätaren när
funktionen som synkroniserar (återställer)
bränsleekonomiövervakaren och
trippmätaren (TRIP A) är på.
Läge för aktuell bränsleförbrukning
Detta läge visar aktuell bränsleförbrukning
genom att beräkna mängden förbrukat
bränsle och körsträckan.

Aktuell bränsleförbrukning beräknas och
visas varannan sekund.
(Europeisk modell)
(Utom europeisk modell)
När hastigheten har sjunkit till ungefär
5 km/h, visas - - - L/100 km på displayen.
Läge för bilens medelhastighet
Detta läge visar bilens medelhastighet
genom att beräkna sträckan och tiden som
körts sedan batteriet anslöts eller data
återställdes.
Bilens medelhastighet beräknas och visas
var 10:e sekund.
(Europeisk modell)
(Utom europeisk modell)
Tryck på INFO-omkopplaren i mer än
1,5 sekunder för att rensa data som visas.
Efter att INFO tryckts in kommer - - -
km/h att visas under cirka 1 minut innan
bilens hastighet beräknas om och visas.
Under körning
Instrumentgrupp och visning
4-28

Läge då bilens hastighetslarm är
aktiverat*
I det här läget visas aktuell inställning av
bilens hastighetslarm. Du kan ändra
hastigheten för vilken varningssignalen
ska utlösas.
OBS
Displayen för bilens hastighetslarm
aktiveras samtidigt som pipsignalen ljuder.
Visningen av fordonshastighet blinkar
flera gånger.
Larmet för fordonshastigheten kan ställas
in med hjälp av INFO-knappen.
OBS
•Ställ alltid in bilens hastighet enligt
lagar och förordningar i det land där
bilen körs. Kontrollera dessutom alltid
bilens hastighet med hastighetsmätaren.
•Larmfunktionen för bilens hastighet kan
ställas in mellan 30 och 250 km/h.
Larmet för fordonshastigheten kan ställas
in på följande sätt.
1. Tryck på INFO för att visa läget för
bilens hastighetslarm.
2. Håll INFO intryckt tills en ljudsignal
hörs.
Visningen av inställd fordonshastighet
blinkar med tredje siffran
(hundratalet).
3. Tryck på INFO och ställ den tredje
siffran (hundratalet) på önskad
hastighet.
Det numeriska värdet ändras varje
gång som INFO trycks in.
4. Håll INFO intryckt tills en ljudsignal
hörs.
Visningen av inställd fordonshastighet
blinkar med de två lägre siffrorna
(tiotalet och entalet).
5. Tryck på INFO och ställ de två lägre
siffrorna (tiotalet och entalet) på
önskad hastighet.
Det numeriska värdet ändras varje
gång som INFO trycks in.
6. Håll INFO intryckt tills en ljudsignal
hörs.
Den inställda hastigheten visas på
skärmen för hastighetslarmet.
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-29

Multiinformationsdisplay och INFO-knapp*
INFO-knapp Multiinformationsdisplay
Multiinformationsdisplayen innehåller följande information.
•Vägmätare
•Trippmätare
•Temperaturmätare för motorns kylarvätska
•Bränslemätare
•Utomhustemperatur
•Körsträcka till tom tank
•Genomsnittlig bränsleförbrukning
•Aktuell bränsleförbrukning
•Underhållsdisplay
•Display för identifiering av trafikskyltar (TSR)
•Varningssystemets display för filbyte (LDWS)
•Visning av inställningsbar hastighetsbegränsning (ASL)
•Display för farthållare
•Bilens hastighetslarm
•Takets display (hardtop)
•Varningsmeddelande
Under körning
Instrumentgrupp och visning
4-30*Vissa modeller.

Skärmens innehåll ändras varje gång INFO trycks in.
Tryck på INFO-knappenTryck på INFO-knappen Tryck på INFO-knappenTryck på INFO-knappen
Tryck på INFO-knappen
Kylvätskans
temperaturmätare,
underhållsdisplay,
utomhustemperatur,
vägmätare,
bränslemätareKylvätskans tempera-
turmätare, sträcka till
tom tank, utomhustem-
peratur, vägmätare,
bränslemäta
re Varningsmeddelande,
utomhustemperatur,
vägmätare,
bränslemätare Kylvätskans temperatur-
mätare, trippmätare A,
genomsnittlig bränsleeko-
nomi, aktuell bränsleeko-
nomi, utomhustemper
atur,
vägmätare, bränslemätare
Kylvätskans temperatur-
mätare, trippmätare B,
genomsnittlig bränsle-
ekonomi, aktuell
bränsleekonomi,
utomhustemperatur,
vägmätare, bränslemätare
*1
*2
*1: Visas bara när en varning aktiveras.
*2: Visas bara när bilen körs.
Under körning
Instrumentgrupp och visning
4-31

tVisning av yttertemperatur
När tändningen är påslagen (i läge ON),
visas yttertemperaturen.

OBS
•Under följande förhållanden kan den
angivna yttertemperaturen skilja från
den verkliga yttertemperaturen beroende
på omgivningen och bilens tillstånd:
•Väldigt låga eller höga temperaturer.
•Plötsliga förändringar av
yttertemperaturen.
•Bilen är parkerad.
•Bilen körs med låg hastighet.
Ändra måttenheten för visning av
yttertemperatur (fordon med audio typ
B)
Enheten för yttertemperatur kan ändras
mellan Celsius och Fahrenheit.
Inställningarna kan ändras via den
mittplacerade skärmen.
Se Personliga inställningar på sidan 9-10.
OBS
När temperaturenheten för
yttertemperatur ändras, kommer
temperaturenheten för motorns kylvätska
också att ändras.
Temperaturvarning för
utomhustemperatur*
När yttertemperaturen är låg blinkar
indikeringen och en pipsignal varnar för
att det kan finnas is på vägen.
Om yttertemperaturen är under cirka 4 °C
kommer yttertemperaturens display och
att blinka i cirka tio sekunder, och
pipsignalen hörs en gång.
OBS
Om omgivningstemperaturen är under
cirka
>+20 °C, kommer ljudsignalen att
stängas av. Emellertid kommer
att visas.
ttKörsträcka till tom tank
Det ungefärliga avståndet som du kan
färdas med återstående bränsle baserat på
bränsleförbrukningen visas.
Avståndet till tom tank beräknas och visas
varje sekund.

OBS
•Även om angivelsen för körsträcka till
tom tank är tillräcklig för den
återstående körsträckan, ska du tanka
så snart som möjligt om bränslenivån är
mycket låg eller varningslampan för låg
bränslenivå tänds.
•Visningen ändras inte om du tankar
mindre än cirka 9 l bränsle.
•Återstående körsträcka är den sträcka
som bilen kan köras innan alla
markeringar om bränslemängd på
bränslemätaren försvinner.
•Om det inte finns någon tidigare
information om bränsleekonomin som
när du nyligen köpt din bil eller när
informationen raderats på grund av att
batteriet kopplas ur, kan körsträcka till
tom tank/avståndet skilja sig från det
angivna värdet.
Under körning
Instrumentgrupp och visning
4-34*Vissa modeller.
