tSegnalazione acustica sensori di parcheggio
Quando il sistema è attivo, la segnalazione acustica funziona come descritto di seguito.
Sensore anteriore, sensore posteriore
Distanza ostaco-
lo rilevatoDistanza tra veicolo e ostacolo
Segnalazione acu-
stica*1Sensore anteriore Sensore posteriore
Massima distan-
zaCirca 100Š60 cm
Circa 150Š60 cm
Suono intermitten-
te con intervalli
lunghi
Lunga distanzaCirca 60Š45 cm
Circa 60Š45 cm
Suono intermitten-
te con intervalli
medi
Media distanzaCirca 45Š35 cm
Circa 45Š35 cm
Suono intermitten-
te con intervalli
brevi
Corta distanzaEntro 35 cm circa
Entro 35 cm circa
Suono continuo
*1 Più il veicolo si avvicina all'ostacolo, più gli intervalli del segnale acustico intermittente si accorciano.
Al volante
Sistema sensori di parcheggio
4-307

Sensore laterale anteriore, sensore laterale posteriore
Distanza ostacolo rileva-
toDistanza tra veicolo e ostacolo
Segnalazione acustica*1Sensore laterale anteriore/posteriore
Lunga distanzaCirca 55Š38 cm
Suono intermittente con in-
tervalli medi
Media distanzaCirca 38Š25 cm
Suono intermittente con in-
tervalli brevi
Corta distanzaEntro 25 cm circa
Suono continuo
*1 Più il veicolo si avvicina all'ostacolo, più gli intervalli del segnale acustico intermittente si accorciano.
NOTA
Se un ostacolo viene rilevato in una determinata zona per 6 secondi o più, la segnalazione
acustica cessa (eccetto per la zona a corta distanza). Se lo stesso ostacolo viene rilevato in
un'altra zona, si attiva la segnalazione acustica corrispondente.
Al volante
Sistema sensori di parcheggio
4-308

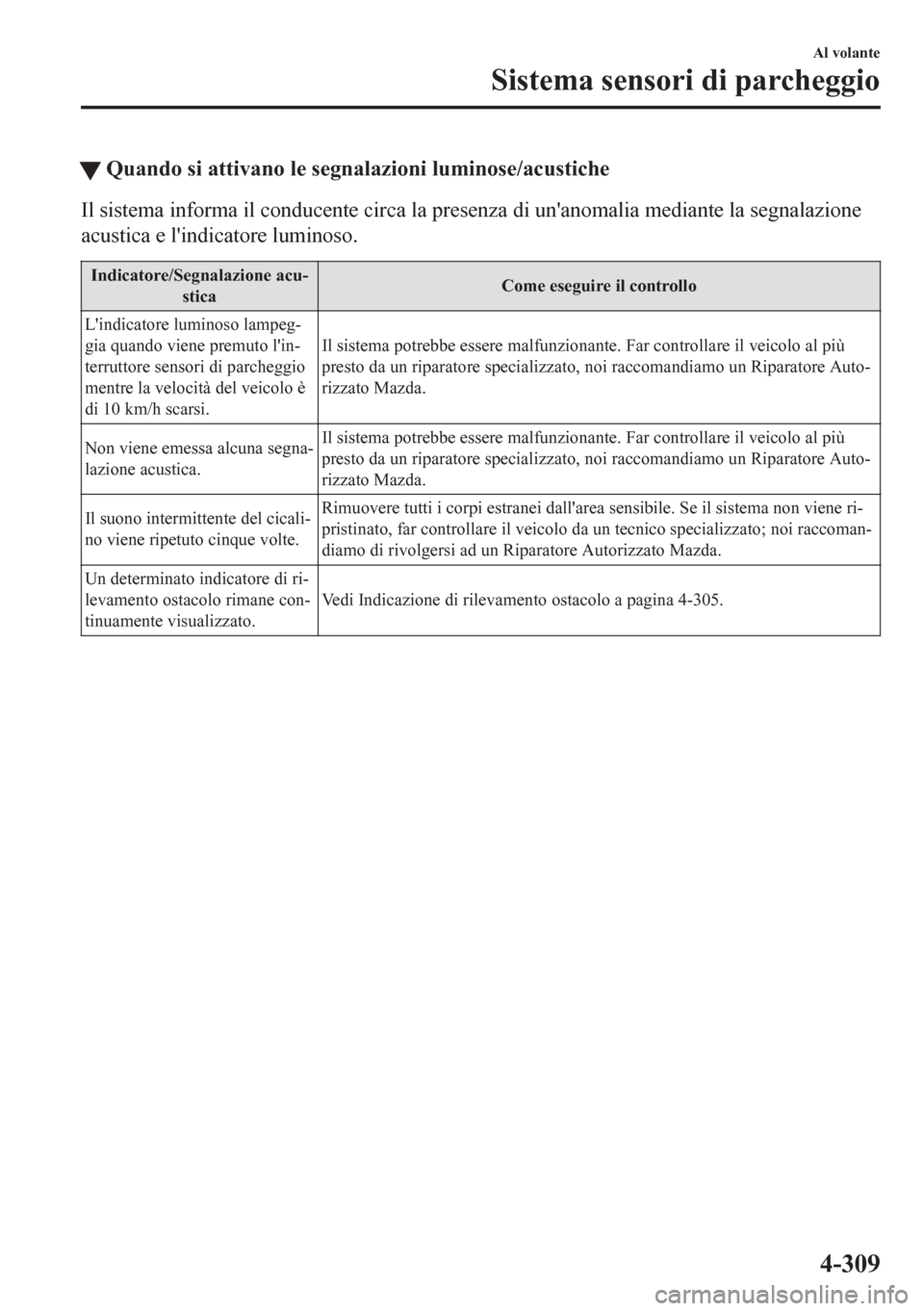

tQuando si attivano le segnalazioni luminose/acustiche
Il sistema informa il conducente circa la presenza di un'anomalia mediante la segnalazione
acustica e l'indicatore luminoso.
Indicatore/Segnalazione acu-
sticaCome eseguire il controllo
L'indicatore luminoso lampeg-
gia quando viene premuto l'in-
terruttore sensori di parcheggio
mentre la velocità del veicolo è
di 10 km/h scarsi.Il sistema potrebbe essere malfunzionante. Far controllare il veicolo al più
presto da un riparatore specializzato, noi raccomandiamo un Riparatore Auto-
rizzato Mazda.
Non viene emessa alcuna segna-
lazione acustica.Il sistema potrebbe essere malfunzionante. Far controllare il veicolo al più
presto da un riparatore specializzato, noi raccomandiamo un Riparatore Auto-
rizzato Mazda.
Il suono intermittente del cicali-
no viene ripetuto cinque volte.Rimuovere tutti i corpi estranei dall'area sensibile. Se il sistema non viene ri-
pristinato, far controllare il veicolo da un tecnico specializzato; noi raccoman-
diamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Un determinato indicatore di ri-
levamento ostacolo rimane con-
tinuamente visualizzato.Vedi Indicazione di rilevamento ostacolo a pagina 4-305.
Al volante
Sistema sensori di parcheggio
4-309

tSbrinamento e disappannamento
parabrezza
Premere l'interruttore dello sbrinatore
parabrezza.
In questa posizione viene automaticamente
selezionata la posizione aria esterna e il
condizionatore d'aria si accende
automaticamente. Il condizionatore d'aria
deumidificherà direttamente l'aria
indirizzata al parabrezza e ai finestrini
laterali (vedi pagina 5-6).
Il volume del flusso d'aria verrà
incrementato.
ATTENZIONE
Mettere il controllo della temperatura in
posizione (estrema o intermedia) di caldo
durante il disappannamento (posizione
):
Usando la posizione
con la manopola
di controllo della temperatura regolata in
posizione di freddo è pericoloso in quanto
provoca l'appannamento esterno del
parabrezza. Il conseguente offuscamento
della visuale potrebbe causare un serio
incidente.
NOTA
Usare la manopola di controllo della
temperatura per aumentare la
temperatura del flusso d'aria e
disappannare più rapidamente il
parabrezza.
tSensore irraggiamento solare/
temperatura abitacolo
Sensore irraggiamento solare
Non sistemare oggetti sul sensore
irraggiamento solare. Altrimenti la
temperatura dell'abitacolo potrebbe non
essere regolata correttamente.
Sensore irraggiamento solare
Sensore temperatura abitacolo
Non coprire il sensore temperatura
abitacolo. Altrimenti la temperatura
dell'abitacolo potrebbe non essere regolata
correttamente.
Sensore temperatura abitacolo
Funzioni dell'interno
Sistema climatizzatore
5-15

Impostazione schermo (Modo) diurno/
notturno
Si può selezionare lo schermo diurno o
notturno.
Auto :
(Con controllo luci automatico)
Lo schermo commuta automaticamente a
seconda della condizione d'illuminazione delle
luci di posizione. Tuttavia, quando il sensore
luce rileva che l'ambiente circostante è
luminoso, come nel caso di accensione delle
luci di posizione di giorno, lo schermo
commuta al modo diurno
*1
(Senza controllo luci automatico)
Lo schermo commuta automaticamente a
seconda della condizione d'illuminazione
delle luci di posizione.
*1
Giorno : Impostazione schermo diurno
Notte : Impostazione schermo notturno
*1Il display rimane costantemente nel modo
schermo diurno quando l'attenuatore di
luminosità è disattivato.
Regolazione luminosità
Regolare la luminosità del display centrale
usando il cursore.
Regolazione contrasto
Regolare il contrasto del display centrale
usando il cursore.
Resettaggio impostazione display
Tutti i valori impostati dello schermo
possono essere resettati alle impostazioni
iniziali.
1. Selezionare
Resettaggio.
2. Selezionare
Sì.
ttRegolazione audio
Selezionare l'icona sullo schermo
iniziale per visualizzare lo schermo
Impostazioni.
Selezionare il tab
Suono per selezionare la
voce che si desidera cambiare.
Indicazione Regolazione valore
Bass
(Suoni a bassa frequen-
za)
Lato: Enfatizzazione
delle basse frequenze
Lato: Abbassamento
delle basse frequenze
Tr eb le
(Suoni ad alta frequenza)
Lato: Enfatizzazione
delle alte frequenze
Lato: Abbassamento
delle alte frequenze
Fade
(Bilanciamento del volu-
me fra davanti/dietro)Anteriore: Enfatizzazio-
ne volume altoparlante
anteriore
Posteriore: Enfatizzazio-
ne volume altoparlante
posteriore
Balance
(Bilanciamento del volu-
me fra sinistra/destra)Destra: Enfatizzazione
volume altoparlante de-
stro
Sinistra: Enfatizzazione
volume altoparlante sini-
stro
ALC
*1
(Regolazione automatica
del volume)OffŠRegolazione su
sette livelli
Bose
® Centerpoint*2
(Regolazione automatica
del livello di effetto sur-
round)On/Off
Bose
® AudioPilot*2
(Regolazione automatica
del volume)On/Off
Bip
(Segnale acustico opera-
tivo)On/Off
*1 Audio standard*2 Sistema audio Bose®
Funzioni dell'interno
Impianto audio [Tipo B (touchscreen)]
5-84

Spazzole tergicristallo
AVVERTENZA
¾È noto che i trattamenti di ceratura a
caldo usati nei lavaggi automatici
abbassano
l'efficacia dei tergicristalli.
¾Per prevenire danni alle spazzole
tergicristallo, non usare benzina,
paraffina, diluenti per vernici, o altri
solventi sulle spazzole o nelle loro
vicinanze.
¾Quando la leva del tergicristallo è in
posizione AUTO e l'accensione è
commutata su ON, i tergicristalli
possono attivarsi automaticamente nei
seguenti casi:
¾Se si tocca il parabrezza sopra il
sensore pioggia.
¾Se si pulisce con uno straccio il
parabrezza sopra il sensore pioggia.
¾Se si colpisce il parabrezza con una
mano o qualche oggetto.
¾Se si colpisce il sensore pioggia con
una mano o qualche oggetto
dall'interno del veicolo.
Fare attenzione che mani e dita non
restino intrappolate perché potrebbero
subire lesioni o danneggiare i
tergicristalli. Quando si lava o si
sottopone a manutenzione il veicolo,
assicurarsi che la leva del tergicristallo
sia in posizione OFF.
La presenza di corpi estranei sia sul
parabrezza che sulle spazzole può ridurre
l'efficacia del tergicristallo. Si tratta
solitamente di insetti, resina vegetale e
trattamenti di ceratura a caldo effettuati da
alcuni impianti di lavaggio.
Se le spazzole non puliscono a dovere,
pulire il finestrino e le spazzole con un
prodotto di pulizia di buona qualità o con
un detergente neutro; quindi risciacquare a
fondo con acqua pulita. Ripetere
l'operazione se necessario.
tSostituzione spazzole
tergiparabrezza
Quando i tergicristalli non puliscono più
bene, è probabile che le spazzole siano
usurate o incrinate.
Sostituirle.
AVVERTENZA
¾Per evitare danni ai bracci o ad altre parti
dei tergicristalli, non cercare di azionare i
tergicristalli con le mani.
¾Non piegare inutilmente la gomma della
spazzola quando si esegue la
sostituzione. Altrimenti il rinforzo
metallico presente nella spazzola
potrebbe deformarsi influendo
negativamente sul funzionamento del
tergiparabrezza.
NOTA
Quando si sollevano entrambi i bracci
tergiparabrezza, sollevare prima il braccio
lato conducente. Quando si abbassano i
bracci tergiparabrezza, abbassarli
lentamente sostenendoli con le dita,
iniziando dal braccio lato passeggero. Se i
bracci tergiparabrezza vengono abbassati
forzatamente il braccio o la spazzola
potrebbero danneggiarsi, graffiando o
incrinando il parabrezza.
Manutenzione e cura
Manutenzione a cura dell'utente
6-34

Un altro metodo è quello di coprire la zona
interessata con un giornale bagnato per
una o due ore. Dopo aver tolto il giornale,
risciacquare in modo da eliminare gli
eventuali residui di carta.
Aloni d'acqua
Insorgenza
Pioggia, nebbia, rugiada e la stessa acqua
di rubinetto possono contenere sostanze
minerali nocive come sale e calcio. Se
l'umidità contenente questi minerali si
deposita sul veicolo ed evapora, i minerali
si concentrano ed induriscono formando
degli aloni bianchi. Gli aloni possono
danneggiare le finiture del veicolo.
Prevenzione
Per proteggere le finiture è necessario
lavare e incerare il veicolo seguendo le
istruzioni fornite in questa sezione. Queste
operazioni vanno immediatamente messe
in atto non appena si riscontra la presenza
di aloni sulle finiture del veicolo.
Scheggiatura della vernice
Insorgenza
La scheggiatura della vernice si verifica
quando il veicolo viene colpito dal
pietrisco sollevato da un altro veicolo.
Come evitare la scheggiatura della
vernice
Per ridurre il rischio di scheggiatura della
vernice, tenersi a distanza di sicurezza dal
veicolo che precede.
NOTA
•La distanza da tenere per evitare
scheggiature della vernice dipende dalla
velocità del veicolo. Per esempio,
quando si marcia a 90 km/h, la distanza
da tenere per evitare scheggiature della
vernice è di 50 m.
•Alle basse temperature le finiture del
veicolo induriscono. Ciò aumenta il
rischio di scheggiatura della vernice.
•Una vernice scheggiata può favorire la
formazione di ruggine sulla vostra
Mazda. Prima che ciò si verifichi,
riparare la scheggiatura con la vernice
di ritocco Mazda seguendo le istruzioni
fornite in questa sezione. L'omissione di
questa operazione può portare ad un
peggioramento della ruggine con
conseguente aumento dei costi di
riparazione.

Seguire tutte le indicazioni riportate sul
contenitore o sull'etichetta quando si usa
un detergente chimico o un preparato per
lucidatura. Leggere tutte le avvertenze e le
precauzioni.
tManutenzione delle finiture
Lavaggio
AV V E R T E N Z A
¾Quando la leva del tergicristallo è in
posizione
e l'accensione è
commutata su ON, i tergicristalli
possono attivarsi automaticamente nei
seguenti casi:
¾Se si pulisce con uno straccio o si tocca
il parabrezza sopra il sensore pioggia.
Manutenzione e cura
Cura dell'estetica
6-65

Segnalazione Spia
Spia indicazione/
spia luminosa ridu-
zione catalitica se-
lettiva (Spia indica-
zione/spia luminosa
SCR)
*
Se la segnalazione luminosa è accesa
La quantità di AdBlue® è bassa o ne è stata aggiunta una quantità eccessiva. Controllare il
messaggio indicato sul display e consultare un riparatore specializzato; noi raccomandia-
mo di rivolgersi ad un Riparatore Autorizzato Mazda.
NOTA
Se si continua a guidare il veicolo con la spia luminosa SCR accesa, la velocità veicolo
potrebbe venir limitata.
Se la segnalazione luminosa lampeggia
C'è un problema al sistema SCR o la quantità rimanente di AdBlue® è estremamente bas-
sa. Controllare il messaggio indicato sul display e far ispezionare il veicolo da un ripara-
tore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
AVVERTENZA
Se si continua a guidare il veicolo con la spia luminosa SCR lampeggiante, il veicolo potreb‐
be arrestarsi. Se la spia luminosa SCR lampeggia, far ispezionare immediatamente il veico‐
lo da un tecnico specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizza‐
to Mazda.
(Ambra)
Spia luminosa siste-
ma controllo abba-
glianti (spia lumino-
sa sistema HBC)
*
La segnalazione luminosa rimane accesa se si verifica un problema nel sistema. Far con-
trollare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
NOTA
Se il campo visivo della telecamera controllo abbaglianti (FSC) viene compromesso du-
rante condizioni climatiche avverse (come pioggia, nebbia e neve) e il parabrezza è spor-
co, la spia indicazione/spia luminosa del sistema controllo abbaglianti (sistema HBC) po-
trebbe visualizzarsi/accendersi. Tuttavia tutto ciò è normale.
(Ambra)
Spia luminosa fari a
LED adattativi (Spia
luminosa ALH)
*
La segnalazione luminosa rimane accesa se si verifica un problema nel sistema. Far con-
trollare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
NOTA
Se il campo visivo della telecamera controllo abbaglianti (FSC) viene compromesso du-
rante condizioni climatiche avverse (come pioggia, nebbia e neve) e il parabrezza è spor-
co, la spia indicazione/spia luminosa dei fari a LED adattativi (ALH) potrebbe visualiz-
zarsi/accendersi. Tuttavia tutto ciò è normale.
Spia indicazione
monitoraggio punto
cieco (Spia indica-
zione BSM)
*
Questa segnalazione luminosa si accende se si verifica un malfunzionamento nel monito-
raggio punto cieco (BSM). Far controllare il veicolo da un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
NOTA
Se si percorrono strade poco trafficate per cui i veicoli che i sensori radar devono rileva-
re sono rari, il sistema potrebbe andare in pausa. Tuttavia tutto ciò è normale.
In caso di guasto
Segnalazioni luminose e spie acustiche
*Alcuni modelli.7-43
