2018 MAZDA MODEL CX-5 USB

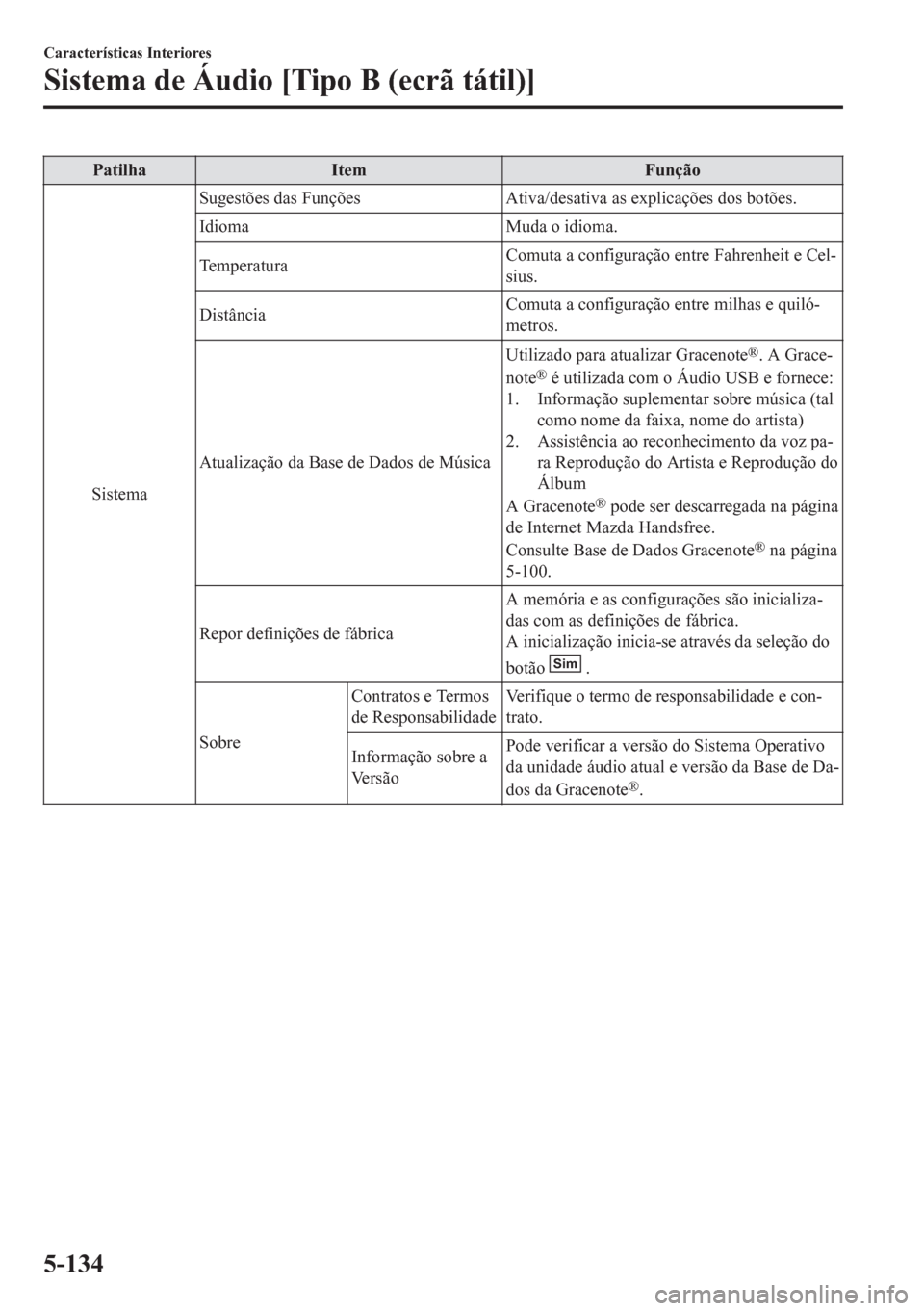

Patilha Item Função
SistemaSugestões das Funções Ativa/desativa as explicações dos botões.
Idioma Muda o idioma.
Te m p e r a t u r aComuta a configuração entre Fahrenheit e Cel-
sius.
DistânciaComuta a configuração entre milhas e quiló-
metros.
Atualização da Base de Dados de MúsicaUtilizado para atualizar Gracenote
®. A Grace-
note® é utilizada com o Áudio USB e fornece:
1. Informação suplementar sobre música (tal
como nome da faixa, nome do artista)
2. Assistência ao reconhecimento da voz pa-
ra Reprodução do Artista e Reprodução do
Álbum
A Gracenote
® pode ser descarregada na página
de Internet Mazda Handsfree.
Consulte Base de Dados Gracenote
® na página
5-100.
Repor definições de fábricaA memória e as configurações são inicializa-
das com as definições de fábrica.
A inicialização inicia-se através da seleção do
botão
Sim .
SobreContratos e Termos
de ResponsabilidadeVerifique o termo de responsabilidade e con-
trato.
Informação sobre a
Ve r s ã oPode verificar a versão do Sistema Operativo
da unidade áudio atual e versão da Base de Da-
dos da Gracenote
®.
Características Interiores
Sistema de Áudio [Tipo B (ecrã tátil)]
5-134

tSugestões de Utilização de
Dispositivo USB
Esta unidade reproduz os seguintes
ficheiros de áudio:
ExtensãoReproduzir com esta
unidade
.mp3 MP3
.wma WMA
.aac
AAC
.m4a
.wav
*1WAV
.ogg
*1OGG
CUIDADO
Não utilize uma extensão de ficheiro de
áudio em ficheiros que não sejam de áudio.
Além disso, não altere a extensão do
ficheiro de áudio. Caso contrário, a
unidade não irá reconhecer o
ficheiro
corretamente resultando em ruído ou
avaria.
NOTA
•Dependendo do tipo e da condição da
memória flash USB, poderá não ser
possível efetuar a reprodução dos
dados, mesmo que o ficheiro de áudio
esteja em conformidade com a norma.
•Um ficheiro WMA/AAC protegido por
direitos de autor não poderá ser
reproduzido nesta unidade.
•(Tipo B)
Se um nome de um ficheiro na memória
USB for demasiado longo, poderá não
ser possível reproduzir a música.
(Recomendado: Máximo de 80
caracteres)
•A ordem dos dados de música
armazenados neste dispositivo poderá
variar da ordem de reprodução.
•Para evitar perder ou danificar os
dados armazenados, recomendamos a
realização de uma cópia de segurança
dos dados.
•Se um dispositivo exceder o valor de
corrente elétrica máximo de 1.000 mA,
poderá não operar ou recarregar
quando for ligado.
•Não puxe um dispositivo USB para fora
durante o modo USB (puxe apenas nos
modos FM/AM radio ou CD).
•O dispositivo não irá funcionar se os
dados e a palavra-passe estiverem
protegidos.
Os ficheiros MP3/WMA/AAC/OGG
gravados sob especificações diferentes das
indicadas, poderão não reproduzir
normalmente ou os nomes de ficheiros ou
de pastas poderão não ser indicados
corretamente.
*1 Tipo B
tSugestões de Utilização para o iPod
Esta unidade suporta a reprodução de
ficheiros de música gravados num iPod.

∗iPod é uma marca registada da Apple
Inc., nos Estados Unidos e noutros
países.
O iPod pode não ser compatível conforme
o modelo ou a versão OS. Neste caso, é
apresentada uma mensagem de erro.
Características Interiores
Apêndice
5-153

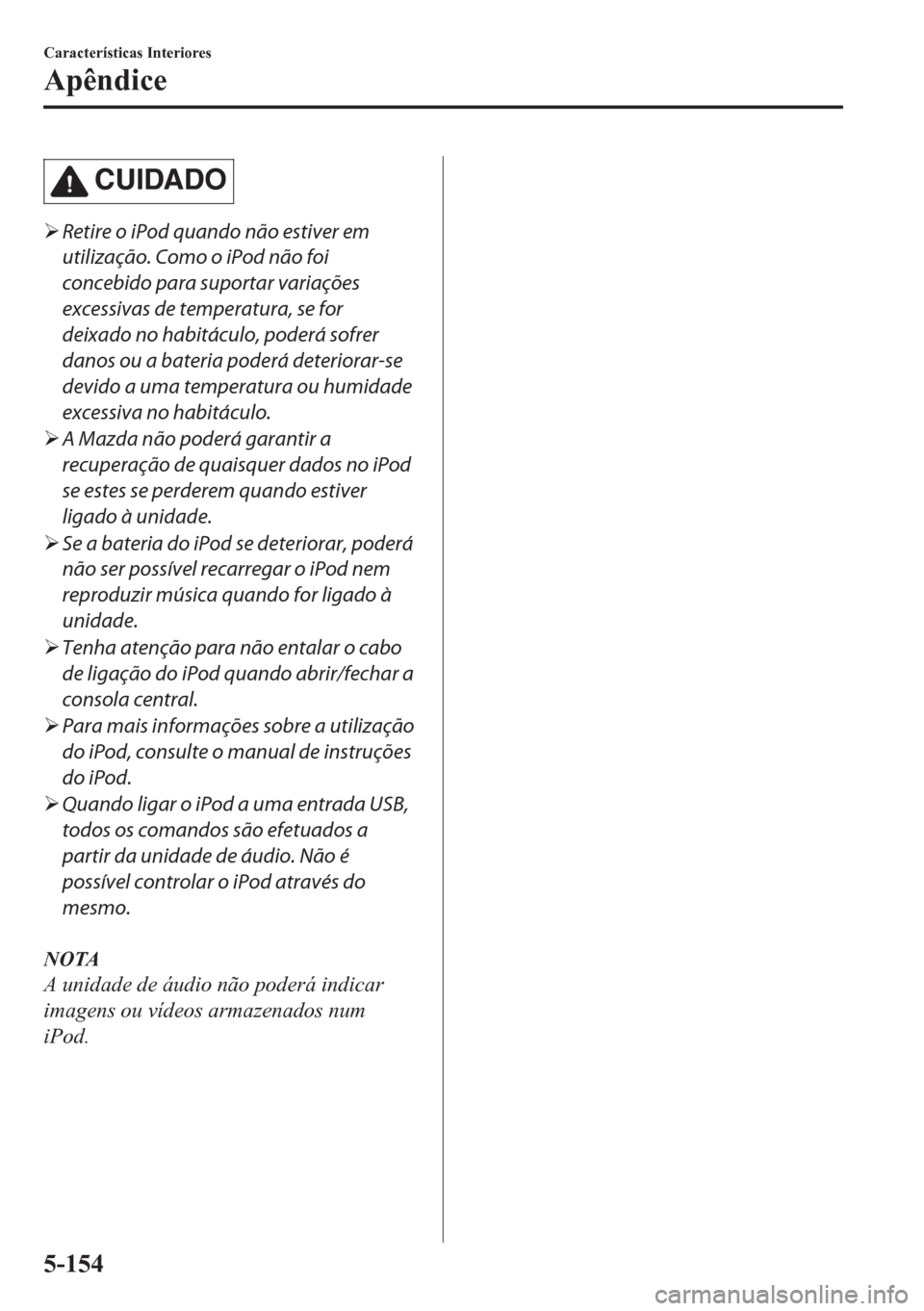

CUIDADO
¾Retire o iPod quando não estiver em
utilização. Como o iPod não foi
concebido para suportar variações
excessivas de temperatura, se for
deixado no habitáculo, poderá sofrer
danos ou a bateria poderá deteriorar-se
devido a uma temperatura ou humidade
excessiva no habitáculo.
¾A Mazda não poderá garantir a
recuperação de quaisquer dados no iPod
se estes se perderem quando estiver
ligado à unidade.
¾Se a bateria do iPod se deteriorar, poderá
não ser possível recarregar o iPod nem
reproduzir música quando for ligado à
unidade.
¾Tenha atenção para não entalar o cabo
de ligação do iPod quando abrir/fechar a
consola central.
¾Para mais informações sobre a utilização
do iPod, consulte o manual de instruções
do iPod.
¾Quando ligar o iPod a uma entrada USB,
todos os comandos são efetuados a
partir da unidade de áudio. Não é
possível controlar o iPod através do
mesmo.
NOTA
A unidade de áudio não poderá indicar
imagens ou vídeos armazenados num
iPod.
Características Interiores
Apêndice
5-154

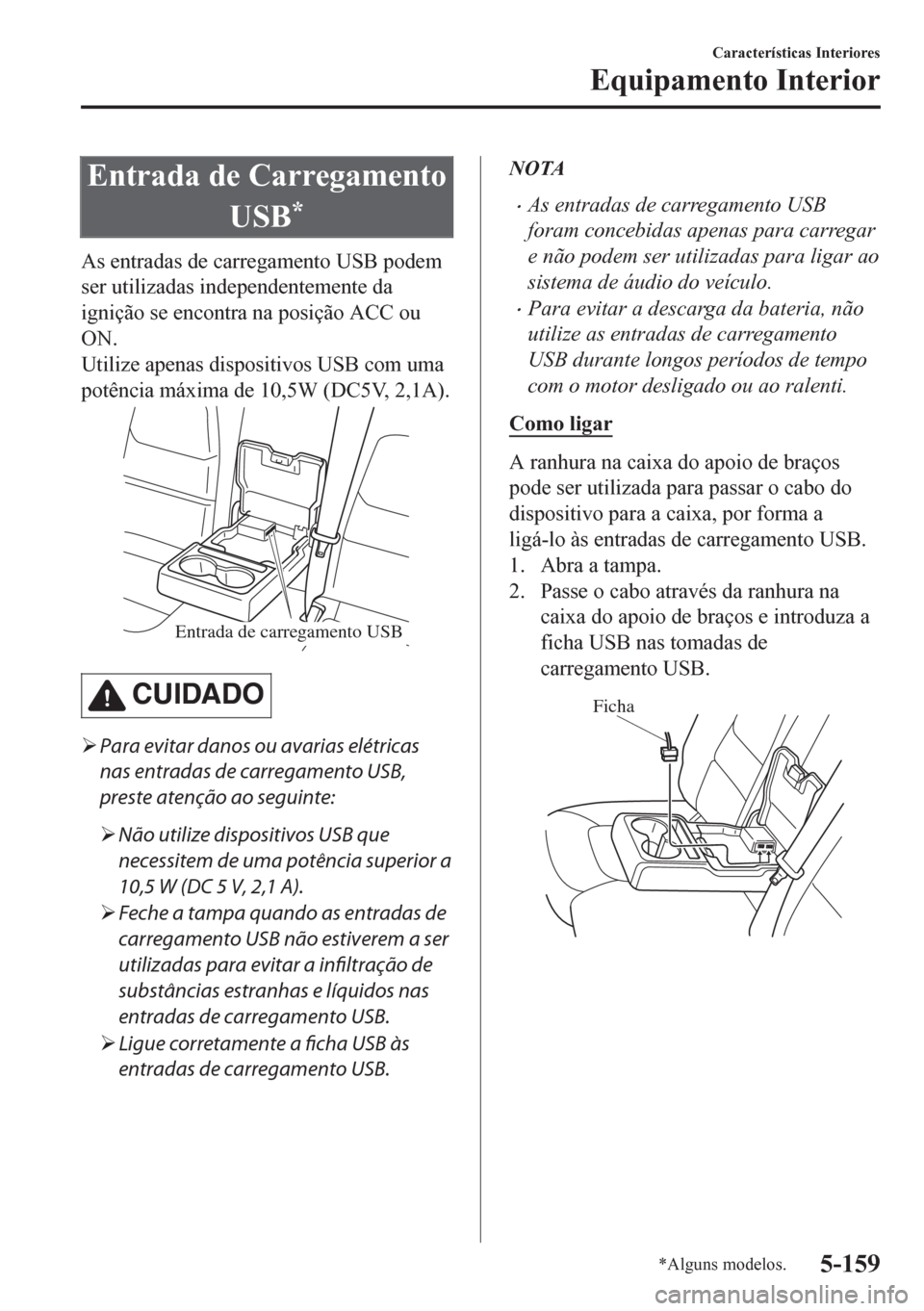

Entrada de Carregamento
USB
*
As entradas de carregamento USB podem
ser utilizadas independentemente da
ignição se encontra na posição ACC ou
ON.
Utilize apenas dispositivos USB com uma
potência máxima de 10,5W (DC5V, 2,1A).
Entrada de carregamento USB
CUIDADO
¾Para evitar danos ou avarias elétricas
nas entradas de carregamento USB,
preste atenção ao seguinte:
¾Não utilize dispositivos USB que
necessitem de uma potência superior a
10,5 W (DC 5 V, 2,1 A).
¾Feche a tampa quando as entradas de
carregamento USB não estiverem a ser
utilizadas para evitar a infiltração de
substâncias estranhas e líquidos nas
entradas de carregamento USB.
¾Ligue corretamente a ficha USB às
entradas de carregamento USB.
NOTA
•As entradas de carregamento USB
foram concebidas apenas para carregar
e não podem ser utilizadas para ligar ao
sistema de áudio do veículo.
•Para evitar a descarga da bateria, não
utilize as entradas de carregamento
USB durante longos períodos de tempo
com o motor desligado ou ao ralenti.
Como ligar
A ranhura na caixa do apoio de braços
pode ser utilizada para passar o cabo do
dispositivo para a caixa, por forma a
ligá-lo às entradas de carregamento USB.
1. Abra a tampa.
2. Passe o cabo através da ranhura na
caixa do apoio de braços e introduza a
ficha USB nas tomadas de
carregamento USB.
Ficha
Características Interiores
Equipamento Interior
*Alguns modelos.5-159

Bloco de fusíveis (Lado esquerdo)
DESCRIÇÃOCALIBRE
DO FUSÍ-
VELCOMPONENTE PROTEGIDO
1 P.SEAT D 30 A
Banco de regulação elétrica
*
2 P.WINDOW3 30 A
Vidros elétricos*
3 R.OUTLET3 15 AŠ
4 P.WINDOW2 25 A Vidros elétricos
5 ESCL 15 A Bloqueio eletrónico da direção
6 D.LOCK 25 A Fecho central das portas
7 SEAT WARM 20 A
Aquecedor do banco
*
8 SUNROOF 10 A
Te t o d e a b r i r*
9 F.OUTLET 15 A Tomadas de acessórios
10 MIRROR 7,5 A Espelhos retrovisores exteriores elétricos
11 R.OUTLET1 15 A
Tomadas de acessórios
*
12 SCR3 15 AŠ
13 SCR4 15 AŠ
14 R.OUTLET2 15 A Tomadas de acessórios
15 USB 7,5 A
Entrada de carregamento USB
*
Manutenção e Cuidados
Manutenção Pelo Proprietário
*Alguns modelos.6-63

Índice Remissivo
Ecrã do Sistema de Controlo da
Velocidade de Cruzeiro de Radar
Mazda com função Stop & Go
(MRCC com função Stop & Go) ........
..................................................... 4-43
Indicação de AdBlue® Restante e
Máxima Autonomia .................... 4-43
Indicador da temperatura exterior .......
..................................................... 4-40
Indicador de Temperatura do Líquido
de Arrefecimento do Motor ........ 4-39
Indicador de Velocidade do Veículo
Definida no Controlo da Velocidade
de Cruzeiro ..................................4-44
Indicador do Nível de
Combustível ................................ 4-39
Monitor da Manutenção .............. 4-42
Encosto de Cabeça ............................2-18
Entrada de Carregamento USB ...... 5-159
Especificações .................................... 9-4
Espelho Retrovisor ........................... 3-49
Espelhos
Espelhos retrovisores exteriores .........
..................................................... 3-46
Espelhos de Cortesia .......................5-155
Espelhos Retrovisores
Espelho retrovisor ....................... 3-49
Espelhos Retrovisores Exteriores ..... 3-46
F
Faróis
Controlo ...................................... 4-74
Iluminação de boas-vindas ..........4-78
Iluminação de partida ..................4-78
Lava ............................................ 4-88
Luzes de máximos-médios ..........4-78
Luzes diurnas .............................. 4-79
Nivelamento ................................ 4-79
Sinal de luzes .............................. 4-78
Faróis LED Adaptativos (ALH) ..... 4-132
Fechos das Portas ..............................3-11
Filtro de Partículas Diesel (SKYACTIV-
D 2.2) .............................................. 4-284
Fluidos
Classificação ................................. 9-6
Função Suspensão da Chave .............. 3-8
Fusíveis ............................................. 6-58
Descrição do painel .....................6-60
Substituição .................................6-58
G
Ganchos de Casacos Traseiros ....... 5-166
Garantia .............................................. 8-2
Gases de Escape ............................... 3-42
I
i-ACTIVSENSE ............................. 4-124
Ajuda Inteligente à Travagem
(SBS) .........................................4-225
Ajuda Inteligente à Travagem em
Cidade [Marcha em Frente] (SCBS
F) ............................................... 4-215
Ajuda Inteligente à Travagem em
Cidade [Marcha-Atrás] (SCBS R) ......
................................................... 4-220
Ajuda Inteligente à Travagem em
Cidade Avançada (SCBS
Avançado) ................................. 4-210
Alerta de Concentração do Condutor
(DAA) ....................................... 4-152
Alerta de Trânsito na Traseira do
Veículo (RCTA) ........................ 4-155
Assistente de Faixa de Rodagem
(LAS) e Sistema de Aviso de Saída
de Faixa de Rodagem (LDWS) ...........
................................................... 4-190
Câmara de Deteção Dianteira
(FSC) .........................................4-259
Câmara e sensores .....................4-126
10-6

Índice Remissivo
Se uma Luz Avisadora Acende ou
Pisca ..................................................7-32
Seleção do Modo de Condução ...... 4-119
Sensor de Radar (Dianteiro) ........... 4-265
Sensor Ultrassónico (Traseiro) ....... 4-271
Sensores de Radar (Traseiros) ........ 4-269
Sinais de Luzes
Faróis .......................................... 4-74
Sinais de Mudança de Direção e de
Faixa ................................................. 4-82
Sinais de Mudança de Faixa ............. 4-82
Sinal Sonoro de Aviso da Direção
Assistida ........................................... 7-58
Sinal Sonoro dos Cintos de Segurança .....
........................................................... 7-54
Sistema Anti-Roubo ......................... 3-61
Sistema de Ar Condicionado .............. 5-4
Saídas de Ventilação ..................... 5-5
Sugestões de Utilização ................ 5-4
Tipo Manual .................................. 5-7
Totalmente Automático ............... 5-11
Sistema de Assistência ao
Reconhecimento da Distância (DRSS) .....
......................................................... 4-148
Indicação no ecrã ...................... 4-148
Sistema de Áudio
Antena ......................................... 5-20
Antes de Utilizar o Sistema de
Áudio .......................................... 5-16
Apêndice ................................... 5-142
Interruptores de Controlo do Sistema
de Áudio no Volante ....................5-16
Modo AUX/USB ........................ 5-18
Sistema de áudio [Tipo A (sem ecrã
tátil)] ............................................5-21
Sistema de Áudio [Tipo B (ecrã
tátil)] ............................................5-76
Sistema de Áudio [Tipo A (sem ecrã
tátil)]
AUX ............................................ 5-31
Bluetooth® ..................................5-39Controlos do Volume/Ecrã/Som..........
..................................................... 5-21
Indicações de Erro ...................... 5-38
Leitor de CD ............................... 5-28
Modo iPod ...................................5-35
Rádio ........................................... 5-24
Rádio (RDS) ............................... 5-24
Reconhecimento de Voz ..............5-68
Relógio ........................................ 5-23
Resolução de Avarias .................. 5-72
USB .............................................5-32
Sistema de Áudio [Tipo B (ecrã tátil)]
Resolução de Aplicações .......... 5-135
AUX ............................................ 5-96
Bluetooth® ................................5-103
Configurações ........................... 5-133
Controlos do Volume/Ecrã/Som..........
..................................................... 5-81
Leitor de CD ............................... 5-90
Leitor de DVD ............................ 5-93
Rádio ........................................... 5-84
Rádio (RDS) ............................... 5-84
Rádio de Transmissão de Áudio
Digital (DAB) ............................. 5-87
Reconhecimento de Voz ............5-130
Resolução de Avarias ................ 5-136
USB .............................................5-97
Sistema de Controlo das Luzes de
Máximos (HBC) ............................. 4-129
Luz indicadora (Verde) do Sistema de
Controlo das Luzes de Máximos
(HBC) ........................................4-131
Sistema de Controlo de Emissões
(SKYACTIV-D 2.2) .......................... 3-40
Sistema de Controlo de Emissões
(SKYACTIV-G 2.0, SKYACTIV-G
2.5) .................................................... 3-39
Sistema de Controlo de Tração (TCS)
Interruptor TCS OFF ................ 4-108
Luz Indicadora TCS OFF ......... 4-108
Luz indicadora TCS/DSC ......... 4-107
10-11
