2018 MAZDA MODEL CX-5 Ratt varning

ACC (Accessory)
Vissa elektriska tillbehör är i gång och
indikeringslampan (gul) tänds.
I det här läget är ratten olåst.
OBS
Det nyckellösa låssystemet fungerar inte
om startknappen tryckts till läget ACC,
och dörrarna kan inte låsas/låsas upp
även om de har låsts manuellt.
PÅ
Detta är normalläget när motorn är startad.
Indikeringslampan (gul) släcks.
(Indikeringslampan (gul) tänds när
tändningen är i läge ON och motorn är
avstängd.)
Vissa indikerings- och varningslampor ska
kontrolleras innan motorn startas (sidan
4-46).
OBS
(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
När startknappen tryckts till ON hörs
ljudet av bränslepumpmotorn, nära
bränsletanken. Detta är normalt.
Starta motorn
VARNING
Radiovågor från nyckeln kan påverka
medicinsk utrustning såsom pacemaker:
Innan nyckeln används nära personer som
använder medicinsk utrustning, ska
tillverkaren av den medicinska
utrustningen eller en läkare tillfrågas om
radiovågorna från nyckeln påverkar
utrustningen.
OBS
•Nyckeln ska bäras med, eftersom den
innehåller en startspärrskrets som ska
kommunicera med motorns styrsystem
på kort avstånd.
•Motorn kan startas genom att trycka på
startknappen från läge OFF, ACC eller
ON.
•Funktionerna i tryckknappsstartsystemet
(funktion som kan starta motorn genom
att bara ha nyckeln på sig) kan
avaktiveras för att förhindra eventuell
skadlig effekt på användare som har
pacemaker eller annan medicinsk
anordning. Om systemet är avaktiverat
kan du inte starta motorn genom att
bara bära nyckeln. Anlita en kunnig
reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad. Om
tryckknappstartsystemet har
avaktiverats kan du starta motorn
genom att följa proceduren som ska
användas när nyckelbatteriet är
urladdat.
Se Start av motorn när nyckelbatteriet
är helt urladdat på sidan 4-9.
Under körning
Starta och stänga av motorn
4-5

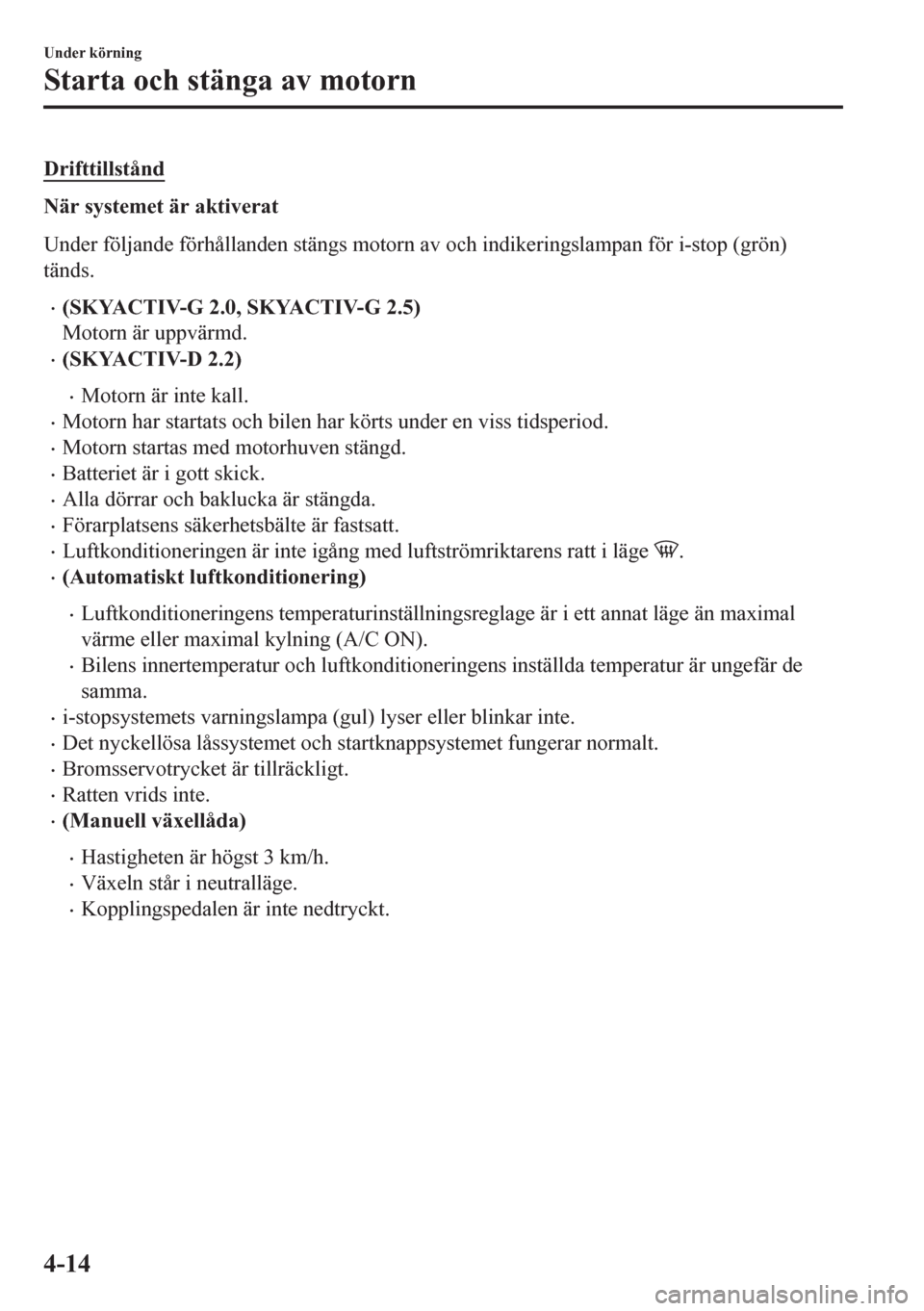

Drifttillstånd
När systemet är aktiverat
Under följande förhållanden stängs motorn av och indikeringslampan för i-stop (grön)
tänds.
•(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Motorn är uppvärmd.
•(SKYACTIV-D 2.2)
•Motorn är inte kall.
•Motorn har startats och bilen har körts under en viss tidsperiod.
•Motorn startas med motorhuven stängd.
•Batteriet är i gott skick.
•Alla dörrar och baklucka är stängda.
•Förarplatsens säkerhetsbälte är fastsatt.
•Luftkonditioneringen är inte igång med luftströmriktarens ratt i läge .
•(Automatiskt luftkonditionering)
•Luftkonditioneringens temperaturinställningsreglage är i ett annat läge än maximal
värme eller maximal kylning (A/C ON).
•Bilens innertemperatur och luftkonditioneringens inställda temperatur är ungefär de
samma.
•i-stopsystemets varningslampa (gul) lyser eller blinkar inte.
•Det nyckellösa låssystemet och startknappsystemet fungerar normalt.
•Bromsservotrycket är tillräckligt.
•Ratten vrids inte.
•(Manuell växellåda)
•Hastigheten är högst 3 km/h.
•Växeln står i neutralläge.
•Kopplingspedalen är inte nedtryckt.
Under körning
Starta och stänga av motorn
4-14

AUTOHOLD
AUTOHOLD-funktionen håller automatiskt fordonet i stoppat läge även om du tar bort
foten från bromspedalen. Funktionen är lämplig att använda när du stannar i trafiken eller
vid trafikljus. Bromsarna lossas när du fortsätter att köra fordonet, till exempel genom att
släppa kopplingspedalen när växelspaken är i ett annat läge än neutralläget (fordon med
manuell växellåda) eller när gaspedalen trycks ned (fordon med automatväxellåda).
VARNING
Förlita dig inte enbart på AUTOHOLD-funktionen:
AUTOHOLD-funktionen är bara utformad att underlätta bromsningen när fordonet är
stoppat. Att strunta i att använda bromsarna och bara förlita sig helt på
AUTOHOLD-systemet är farligt och kan leda till en oväntad olycka om fordonet plötsligt rör
på sig. Använd bromsarna på rätt sätt i enlighet med väglaget och
omgivningsförhållandena.
Lyft inte foten från bromspedalen när fordonet har stoppats i en brant sluttning:
Eftersom det finns en risk att fordonet inte hålls i stoppat läge med AUTOHOLD kan fordonet
plötsligt röra sig vilket kan leda till en olycka.
Använd inte AUTOHOLD på hala vägar, till exempel isiga eller snötäckta vägar eller obelagda
vägar:
Även om fordonet hålls i stoppat läge med AUTOHOLD kan fordonet plötsligt röra sig vilket
kan leda till en olycka. Använd gaspedalen, bromsarna och ratten efter behov.
Tryck omedelbart på bromspedalen i följande fall:
Eftersom AUTOHOLD-funktionen avbryts kan fordonet röra sig plötsligt vilket kan orsaka en
olycka.
¾Bromspedalens varningslampa (röd) blinkar och varningsljudet aktiveras.
(Röd)
¾[Brake Hold Unavailable Depress Brake to Hold Position] (Bromsstyrning ej tillgängligt,
tryck ned bromsen för att stanna) visas på multiinformationsdisplayen och varningsljudet
aktiveras.
Under körning
Broms
4-89

Hjälp vid start i backe
(HLA, Hill Launch Assist)
HLA är en funktion som hjälper föraren
att börja köra efter ett stopp i en backe.
När föraren släpper bromspedalen och
trampar ner gaspedalen när bilen står i en
backe, kommer denna funktion att
förhindra att bilen rullar. Bromskraften
upprätthålls automatiskt när bromspedalen
släpps när bilen står i en brant backe.
HLA aktiveras i nedförsbackar när
växelspaken är i backläget (R) och i
uppförsbackar när växelspaken är i ett
annat läge än backläget (R) på fordon med
manuell växellåda.
På fordon med automatväxellåda aktiveras
HLA i nedförsbackar när växelväljaren är i
backläget (R) och i uppförsbackar när
växelväljaren är i en växel för körning
framåt.
VARNING
Förlita dig inte enbart på HLA-systemet:
HLA är en extrafunktion för att börja köra
efter ett stopp i en backe. Systemet är bara
aktivt under två sekunder och det kan av
den anledningen vara farligt att förlita sig
helt på systemet vid start från stopp
eftersom bilen plötsligt kan börja rulla och
ge upphov till en olycka.
Bilen kan rulla beroende på bilens belastning
eller om den drar något bakom sig. Dessutom
kan, för bilar med manuell växellåda, bilen
fortfarande rulla beroende på hur
kopplingspedal och gaspedal hanteras.
Innan du börjar köra ska du alltid kontrollera
säkerheten i området kring bilen.
OBS
•HLA aktiveras inte om lutningen är för
liten i backen. Lutningen på backen för
att systemet ska aktiveras beror även på
lasten i bilen.
•HLA aktiveras inte om
parkeringsbromsen är ansatt, bilen inte
står helt stilla eller om
kopplingspedalen är uppsläppt.
•När HLA är aktiverat kan bromspedalen
kännas trög och även vibrera, men det
är inte ett tecken på fel.
•HLA aktiveras inte så länge
indikeringslampan för TCS/DSC lyser.
Se Kontakta en auktoriserad
Mazda-verkstad för kontroll av bilen på
sidan 7-34.
•HLA stängs inte av även om TCS OFF
trycks in för att stänga av TCS.
•(Automatväxellåda)
Även om HLA inte är aktivt under stopp
på tomgång, kommer den
rullförhindrande funktionen att
förhindra att bilen rullar.
Under körning
Broms
4-94

Dynamisk
stabilitetskontroll (DSC -
Dynamic Stability Control)
DSC-systemet (Dynamic Stability
Control) styr automatiskt inbromsning och
motorns vridmoment tillsammans med
system som ABS och TCS för att
kontrollera sidoslirning vid körning på
hala underlag, eller vid plötsliga svängar
eller undanmanövrer, vilket ökar
bilsäkerheten.

Se ABS (sidan 4-95) och TCS (sidan
4-96).

DSC-funktion är möjlig vid hastigheter
över 20 km/h.

Varningslampan tänds när det är ett fel i
systemet.
Se Kontakta en auktoriserad
Mazda-verkstad för kontroll av bilen på
sidan 7-34.
VARNING
Låt inte det dynamiska stabilitetssystemet
ersätta säker körning:
Det dynamiska stabilitetssystemet (DSC)
kan inte kompensera för farlig och vårdslös
körning, för hög hastighet, körning för tätt
inpå framförvarande bil och vattenplaning
(minskad däckfriktion och kontakt med
vägen p.g.a. vatten på vägbanan). En
olycka kan ändå inträffa.
VIKTIGT
¾DSC-systemet kanske inte arbetar korrekt
förrän dessa punkter observerats:
¾Använd däck av rätt dimension,
specificerade för Mazda på alla fyra
hjulen.
¾Använd däck från samma tillverkare,
med samma märke och mönster på
alla fyra hjulen.
¾Blanda inte slitna och nya däck.
¾DSC-systemet kanske inte fungerar
korrekt när snökedjor används eller när
ett tillfälligt reservhjul installerats på
grund av att däckdiametrarna har
ändrats.
tIndikeringslampa för TCS/
DSC-system (antispinn)
Indikeringen lyser i några sekunder efter
att tändningen ställts i läge ON. Om TCS-
eller DSC-systemet är igång kommer
indikeringen att blinka.

Om indikeringen fortsätter lysa kan det
finnas ett fel i TCS- eller DSC-systemet
eller i bromsservosystemet, och dessa
kanske inte fungerar korrekt. Låt en
kunnig reparatör kontrollera bilen. Vi
rekommenderar en auktoriserad
Mazda-verkstad.
Under körning
ABS/TCS/DSC
4-98

Använda i-ACTIV AWD*
Fyrhjulsdrift ger utmärkta köregenskaper
på snötäckta och isiga vägar, på sand och
lera, på branta backar och andra hala ytor.
Ett systemfel eller feltillstånd indikeras
med en varning.
Se Kontakta en auktoriserad
Mazda-verkstad för kontroll av bilen på
sidan 7-34.
VARNING
Spinn aldrig ett hjul som inte har kontakt
med marken:
Om ett hjul inte har markkontakt, t.ex. om
fordonet fastnat eller står i ett dike, får det
inte spinnas. Drivsystemet kan skadas
allvarligt, vilket kan orsaka en olycka,
överhettning, oljeläckage eller brand.
tKöra med fyrhjulsdrift
Denna bil är inte utvecklad för att köras i
terräng eller i rallyn. Gör inga försök att
köra över ojämna eller steniga underlag
eller över bäckar.
Även denna bil är utrustad med 4WD, ska
acceleration, styrning och bromsning
utföras på samma sätt som med en bil utan
4WD, med tonvikten lagd på säker
körning.
tDäck och däckkedjor
Däckens skick har stor betydelse för
fordonets prestanda. Observera även
följande för att förhindra problem i
drivsystemet:
Däck
•Vid byte av däck - byt alltid både
framdäck och bakdäck samtidigt.
•Alla däck måste ha samma storlek,
komma från samma tillverkare, ha
samma märke och däckmönster. Var
särskilt uppmärksam på detta om du ska
lägga på snödäck eller andra typer av
vinterdäck.
•Blanda inte slitna däck med nya däck.
•Kontrollera däcktrycken vid angivna
tidpunkter och justera till specificerat
tryck.
OBS
Kontrollera däcktrycksvärdena på
märkskylten på förarsidans dörrpost för
uppgift om rätt däcktryck.
•Se till att fordonet har originalhjul med
rätt dimension (alla fyra hjulen).
Fyrhjulsdriftsystemet är kalibrerat för att
alla fyra hjulen ska ha samma
dimensioner.
Snökedjor
•Montera snökedjor på framhjulen.
•Använd inte snökedjor på bakdäcken.
•Kör inte fordonet snabbare än 30 km/h
när däckkedjorna är på.
•Kör inte fordonet med däckkedjor på
vanliga vägar - snökedjor ska bara
användas på snö eller is.
tBogsering
Om fordonet behöver bogseras ska alla
fyra hjulen vara helt upphissade från
marken.
Se Beskrivning av bogsering på sidan
7-27.
Under körning
i-ACTIV AWD
4-110*Vissa modeller.

Servostyrning
•Servostyrningen fungerar bara när
motorn är på. Om motorn är frånslagen
eller om servostyrningen inte fungerar
kan du ändå styra, men det kräver mer
kraft.
Om styrningen känns styvare än vanligt
under normal körning, eller om ratten
vibrerar, ska en kunnig reparatör
konsulteras. Vi rekommenderar en
auktoriserad Mazda-verkstad.
•Varningsindikeringen/varningslampan
uppmärksammar föraren om onormala
förhållanden och fel på systemet.
Dessutom kan en summer ljuda
beroende på hur allvarligt felet är.
Se Stanna omedelbart på en säker plats
på sidan 7-31.
Se Servostyrningens varningssummer på
sidan 7-56.
VIKTIGT
Håll aldrig ratten i yttersta vänster- eller
högerläget i mer än 5 sekunder med
motorn på. Det kan skada
servostyrningssystemet.
Under körning
Servostyrning
4-111

Avståndsidentifieringssystem (DRSS, Distance
Recognition Support System)
*
DRSS mäter avståndet mellan din bil och fordon framför med en radarsensor (fram). När
hastigheten är cirka 30 km/h eller mer och om bilen kommer närmare ett fordon framför än
vad som anses lämpligt för att behålla avståndet mellan fordonen vid den aktuella
hastigheten, visas ett meddelande på active driving display som uppmanar dig att hålla
säkert avstånd från fordonet framför.
VARNING
Förlita dig inte helt på DRSS-systemet, kör alltid försiktigt:
Möjligheten att upptäcka ett framförvarande fordon är begränsat beroende på typ av
framförvarande fordon, väder samt rådande
trafikförhållanden. Om av någon anledning
gas- och bromspedaler inte används på rätt sätt kan det leda till en olycka. Kontrollera alltid
säkerheten i det omgivande området och tryck ner bromspedalen eller gaspedalen medan du
håller ett säkrare avstånd till framförvarande fordon eller annalkande fordon.
OBS
•DRSS fungerar när alla villkor nedan är uppfyllda:
•Tändningen är i läge ON.
•DRSS är aktiverat.
•Växelväljaren är i annat läge än backläget (R).
•Hastigheten är högre än 30 km/h.
•De föremål som aktiverar systemet är 4-hjuliga fordon.
•DRSS kan även aktiveras vid närvaro av motorcyklar och cyklar.
•DRSS kanske inte fungerar normalt under följande förhållanden:
•Det är fel på dynamisk stabilitetskontroll (DSC).
•Bilen körs i en mycket långsam hastighet.
•Systemet aktiveras inte av följande objekt:
•Fordon som närmar sig från motsatt håll.
•Fasta objekt (stillastående fordon, fasta hinder framför bilen)
Under körning
i-ACTIVSENSE
*Vissa modeller.4-137
