OBS
•Nycklarna har en unik elektrisk kod.
Därför, och för din säkerhet, kan det ta
lite tid att få en reservnyckel. De är bara
tillgängliga genom en auktoriserad
Mazda-verkstad.
•Se alltid till att ha en reservnyckel i fall
originalnyckeln skulle komma bort.
Kontakta en auktoriserad
Mazda-verkstad så fort som möjligt om
du tappar en nyckel.
•Om du tappar bort en nyckel kan
Mazda-verkstaden koda om resterande
nycklar och startspärrsystemet. Ta med
alla kvarvarande nycklar till en
auktoriserad Mazda-verkstad för
återställning.
Att starta bilen med en nyckel som inte
har kodats om är omöjligt.
tFunktion
OBS
•Motorn kanske inte startar och
säkerhetslampan lyser eller blinkar om
nyckeln är placerad i ett utrymme där
det är svårt för systemet att känna av
signalen, t.ex. på instrumentpanelen
eller i handskfacket. Flytta nyckeln till
en plats inom signalområdet, stäng av
tändningen och starta sedan om motorn.
•Signaler från TV- och radiosändare
eller kommunikationsutrustning eller
mobiltelefon kan påverka den
elektroniska startspärren. Om du
använder rätt nyckel och motorn inte
startar, kontrollera säkerhetslampan.
Aktivering
Systemet aktiveras när tändningslåset
vrids från läge ON till OFF.
Säkerhetslampan i instrumentgruppen
blinkar varannan sekund tills systemet
avaktiveras.

Avaktivering
Systemet avaktiveras när tändningslåset
ställs i läge ON med den korrekt
programmerade nyckeln. Säkerhetslampan
tänds i cirka 3 sek. och stängs sedan av.
Om motorn inte startar med rätt nyckel
och säkerhetslampan fortfarande är tänd
eller blinkar, försök med följande:
Kontrollera att nyckeln är inom
räckvidden för signalområdet. Stäng av
tändningen och starta sedan om motorn.
Om motorn inte startar efter 3 eller fler
försök, kontakta en auktoriserad
Mazda-reparatör.
OBS
•Om säkerhetslampan blinkar konstant
under färd, ska motorn inte stängas av.
Kör till en auktoriserad Mazda-verkstad
och få det kontrollerat. Om motorn
stängs av medan lampan blinkar, kan du
inte starta om den igen.
•Eftersom den elektroniska koden
nollställs när startspärrsystemet
repareras behövs alla elektroniska
nycklar. Kontrollera att alla nycklar tas
med till en auktoriserad
Mazda-reparatör så att de kan
programmeras.
Innan du kör
Säkerhetssystem
3-52

pHastighetsmätare ................................................................................................. sidan 4-25
qVägmätare, trippmätare och trippmätarväljare .................................................... sidan 4-25
rVarvräknare ......................................................................................................... sidan 4-26
sInstrumentpanelsbelysning .................................................................................. sidan 4-28
tFärddator och INFO-knapp ................................................................................. sidan 4-30
uTemperaturmätare för motorns kylarvätska .........................................................sidan 4-27
vBränslemätare ...................................................................................................... sidan 4-27
wVisning av yttertemperatur .................................................................................. sidan 4-29
xVisning av farthållarens aktivering och inställda hastighet ................................. sidan 4-30
yVisning av inställningsbar hastighetsbegränsning (ASL) ................................... sidan 4-30
zBilens hastighetslarm .......................................................................................... sidan 4-32
{Multiinformationsdisplay och INFO-knapp ........................................................ sidan 4-33
|Active Driving Display (ADD) ........................................................................... sidan 4-43
Under körning
Instrumentgrupp och visning
4-24

OBS
•Efter tankning kan det ta ett tag innan
mätaren har stabiliserat sig. Dessutom
kan mätaren visa fel i backar och
kurvor, eftersom bränslet rör sig i
tanken.
•Visningen av kvarts tank eller mindre
har fler segment för att visa
kvarvarande bränslenivå mer detaljerat.
•Pilens riktning () visar att tankluckan
är på bilens vänstra sida.
(SKYACTIV-D 2.2)
Vid oregelbundna prestanda eller om
motorn hackar på grund av låg bränslenivå
måste du fylla på bränsle snarast möjligt
(minst 10 liter).
ttInstrumentpanelsbelysning
(Utan ljusautomatik)
När positionsljuset sätts på med
tändningen i läge ON aktiveras en
dimmerfunktion så att
instrumentpanelsbelysningen inte lyser
lika starkt.
(Med ljusautomatik)
När positionsljuset sätts på med
tändningen i läge ON aktiveras en
dimmerfunktion så att
instrumentpanelsbelysningen inte lyser
lika starkt. När ljussensorn avkänner att
det omgivande området är ljust, till
exempel om positionsljusen är på under
dagen, kommer instrumentpanelens
belysning inte att tonas ned.
OBS
•(Med ljusautomatik)
När tändningen slås på tidigt på kvällen
eller i skymningen, tonas
instrumentpanelens belysning ned i flera
sekunder tills ljussensorn avkänner
ljusstyrkan i det omgivande området,
och nedtoningen kan avbrytas när
ljusstyrkan har detekterats.
•När positionsljuset sätts på kommer
även positionsljusindikeringen i
instrumentgruppen att tändas.
Se Strålkastare på sidan 4-66.
Du justerar instrumentgruppens och
instrumentpanelens belysning genom att
vrida på reglaget.
•Minska ljusstyrkan genom att vrida
reglaget åt vänster. En pipsignal hörs en
gång när reglaget har vridits till
maxläget för dimning.
•Öka ljusstyrkan genom att vrida reglaget
åt höger.
Nedtonat
Ljust
Under körning
Instrumentgrupp och visning
4-28

Stänga av dimmerfunktionen
Du kan stänga av dimningen av
belysningen genom att vrida reglaget åt
höger tills det hörs en pipsignal när
instrumentgruppen är neddimmad med
tändningen i läge ON. Om
instrumentgruppen syns sämre på grund av
bländande ljus utifrån kan dimningen av
belysningen stängas av.
OBS
•(Med multiinformationsdisplay)
Dimmern kan inaktiveras genom att du
trycker på belysningsreglaget på
instrumentpanelen.
•När dimningen har stängts av går det
inte att dimma instrumentgruppen även
om positionsljuset sätts på.
•När dimningen av belysningen stängs av
övergår skärmen på mittdisplayen till
kontinuerlig dagtidsvisning.
tVisning av yttertemperatur (utan
multiinformationsdisplay)
När tändningen är påslagen (i läge ON),
visas yttertemperaturen.

OBS
•Under följande förhållanden kan den
angivna yttertemperaturen skilja från
den verkliga yttertemperaturen beroende
på omgivningen och bilens tillstånd:
•Väldigt låga eller höga temperaturer.
•Plötsliga förändringar av
yttertemperaturen.
•Bilen är parkerad.
•Bilen körs med låg hastighet.
Ändra måttenheten för visning av
yttertemperatur (fordon med audio typ
B)
Enheten för yttertemperatur kan ändras
mellan Celsius och Fahrenheit.
Inställningarna kan ändras via den
mittplacerade skärmen.
Se Personliga inställningar på sidan 9-12.
OBS
När temperaturenheten för
yttertemperatur ändras, kommer
temperaturenheten för motorns kylvätska
också att ändras.
Under körning
Instrumentgrupp och visning
4-29

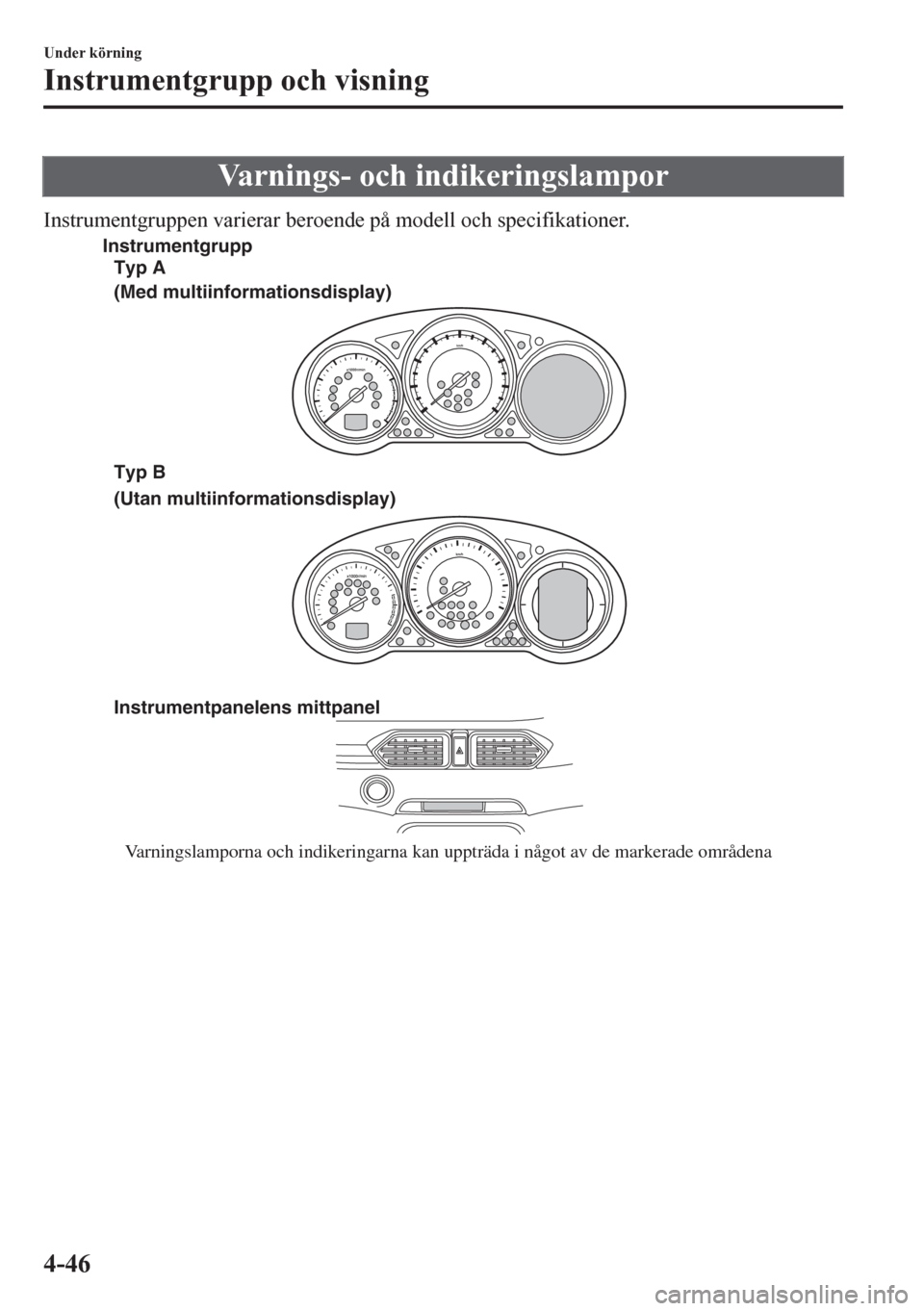

Varnings- och indikeringslampor
Instrumentgruppen varierar beroende på modell och specifikationer.
Instrumentpanelens mittpanel
Varningslamporna och indikeringarna kan uppträda i något av de markerade områdena Typ A
(Med multiinformationsdisplay)
(Utan multiinformationsdisplay) Instrumentgrupp
Typ B
Under körning
Instrumentgrupp och visning
4-46

Bakre dimljus*
Det bakre dimljuset kan användas när
tändningen är på ON.
De bakre dimljusen gör att bilen syns
bättre.
Indikeringen för de bakre dimljusen på
instrumentgruppen tänds samtidigt som
dimljusen tänds.

tMed främre dimljus
Strålkastaromkopplaren måste vara i läget
eller för att man ska kunna tända
dimbakljuset.

För att kunna tända dimbakljuset vrids
dimljusreglaget till läget
(dimljusreglaget återvänder till läget
automatiskt).
Indikeringen för dimbakljuset på
instrumentgruppen tänds när dimbakljuset
är tänt.

Dimljusomkopplare
Gör något av följande för att släcka
dimbakljuset:
•Vrid dimbakljusreglaget till läget igen
(dimljusreglaget återgår till läget
automatiskt).
•Vrid strålkastaromkopplaren till läge
.
Indikeringslampan för dimbakljuset på
instrumentgruppen släcks när dimbakljuset
släcks.
OBS
•De främre dimljusen tänds när
dimbakljusen tänds.
•Om dimljusreglaget vrids till läge
(dimljusreglaget återgår automatiskt till
läge
), tänds även det främre dimljuset
på instrumentgruppen.
•(Med ljusautomatik)
När strålkastaromkopplaren är i läge
och strålkastarna, ytterlamporna
och instrumentpanelen är tända, tänds
det bakre dimbakljuset när det bakre
dimljusreglaget aktiveras.
Under körning
Reglage och kontroller
*Vissa modeller.4-73

tUtan främre dimljus
Strålkastarna måste tändas för att
dimbakljuset ska tändas.

För att tända dimbakljuset, vrid
dimljusreglaget till läget
(dimljusreglaget återgår till utgångsläget
automatiskt).
Indikeringen för dimbakljuset på
instrumentgruppen tänds när dimbakljuset
är tänt.

Dimljusomkopplare
Gör något av följande för att släcka
dimbakljuset:
•Vrid dimljusreglaget till läget igen
(dimljusreglaget återgår till
ursprungsläget automatiskt).
•Vrid strålkastaromkopplaren till läge
.
Indikeringslampan för dimbakljuset på
instrumentgruppen släcks när dimbakljuset
släcks.
OBS
(Med ljusautomatik)
När strålkastaromkopplaren är i läge
och strålkastarna, ytterlamporna och
instrumentpanelen är tända, tänds det
bakre dimbakljuset när det bakre
dimljusreglaget aktiveras.
Signaler för att svänga och
byta fil
Tändningen måste vara på för att
signalerna för att svänga och byta fil ska
kunna användas.
ttBlinkers
Flytta signalspaken nedåt (för en
vänstersväng) eller uppåt (för en
högersväng) till stoppläget. Signalen
kommer att upphöra när svängen är klar.

Om indikeringslampan fortsätter blinka
efter en sväng, sätt tillbaka spaken till
ursprungsläget.
Blinkers åt höger
Blinkers åt vänsterFilbyte åt höger
Filbyte åt vänsterAV
Körriktningsvisarnas indikeringar i
instrumentgruppen blinkar beroende på i
vilken riktning blinkersspaken flyttas för
att visa vilken blinkerssignal som blinkar.

OBS
•Om en indikeringslampa förblir tänd
utan att blinka eller om den blinkar
onormalt kan en av
indikeringsglödlamporna vara trasig.
•Det går att ändra inställningen för
blinkersens ljudvolym. (sidan 9-12)
Under körning
Reglage och kontroller
4-74

Stänga av dimmerfunktionen
Om BSM-varningsindikeringslamporna tänds när positionsljusen är på kommer
BSM-varningsindikeringslamporna att tonas ned.
Om BSM-varningsindikeringslamporna är svåra att se på grund av omgivningsljuset när det
är dimma eller på snötäckta vägar kan du trycka på avstängningsknappen för
dimmerfunktionen så att BSM-varningsindikeringslamporna lyser starkare när de tänds.
Se Instrumentpanelsbelysning på sidan 4-28.
Skärmindikering (fordon med multiinformationsdisplay och active driving display)
Det detekterade fordonet som närmar sig och varningen visas på multiinformationsdisplayen
och active driving display när fordonet rör sig framåt (BSM aktiverat).
Multiinformationsdisplay Active Driving Display (ADD)
Detekterings- och varningsindikering Detekterings- och varningsindikering
Den detekterade riktningen visas med en riktningsindikator (vit) när ett ankommande fordon
detekteras. Om körriktningsvisaren används för att signalera ett filbyte när ett fordon
detekteras, ändras varningsindikeringens färg till gult på skärmen.
BSM-varningssignal
BSM-varningssignalen aktiveras samtidigt som en BSM-varningsindikeringslampa blinkar.
Under körning
i-ACTIVSENSE
4-128
