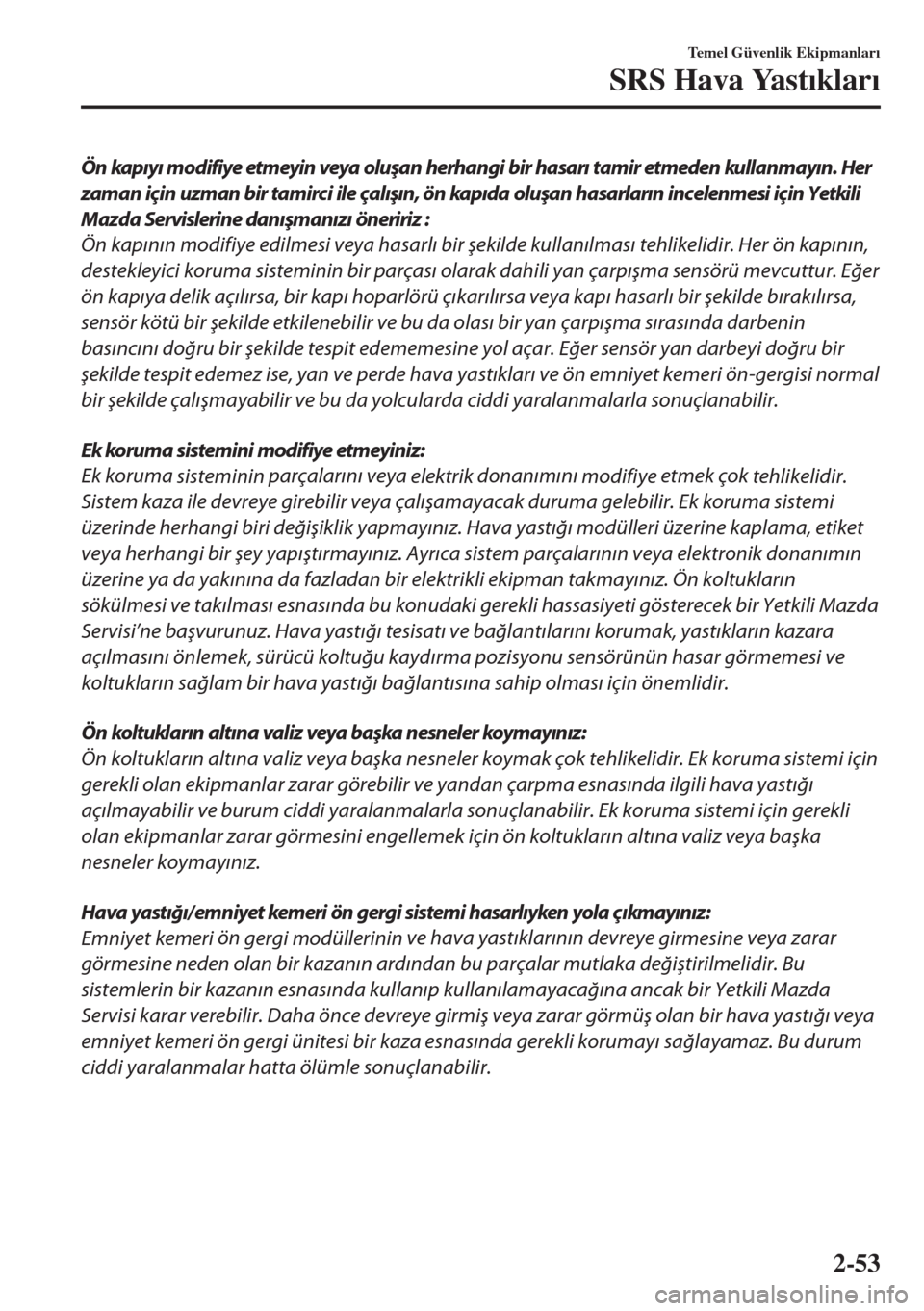

Ön kapıyı modifiye etmeyin veya oluşan herhangi bir hasarı tamir etmeden kullanmayın. Her
zaman için uzman bir tamirci ile çalışın, ön kapıda oluşan hasarların incelenmesi için Yetkili
Mazda Servislerine danışmanızı öneririz :
Ön kapının modifiye edilmesi veya hasarlı bir şekilde kullanılması tehlikelidir. Her ön kapının,
destekleyici koruma sisteminin bir parçası olarak dahili yan çarpışma sensörü mevcuttur. Eğer
ön kapıya delik açılırsa, bir kapı hoparlörü çıkarılırsa veya kapı hasarlı bir şekilde bırakılırsa,
sensör kötü bir şekilde etkilenebilir ve bu da olası bir yan çarpışma sırasında darbenin
basıncını doğru bir şekilde tespit edememesine yol açar. Eğer sensör yan darbeyi doğru bir
şekilde tespit edemez ise, yan ve perde hava yastıkları ve ön emniyet kemeri ön-gergisi normal
bir şekilde çalışmayabilir ve bu da yolcularda ciddi yaralanmalarla sonuçlanabilir.
Ek koruma sistemini modifiye etmeyiniz:
Ek koruma
sisteminin parçalarını veya
elektrik donanımını
modifiye etmek çok
tehlikelidir.
Sistem kaza ile devreye girebilir veya çalışamayacak duruma gelebilir. Ek koruma sistemi
üzerinde herhangi biri değişiklik yapmayınız. Hava yastığı modülleri üzerine kaplama, etiket
veya herhangi bir şey yapıştırmayınız. Ayrıca sistem parçalarının veya elektronik donanımın
üzerine ya da yakınına da fazladan bir elektrikli ekipman takmayınız. Ön koltukların
sökülmesi ve takılması esnasında bu
konudaki
gerekli
hassasiyeti gösterecek
bir
Yetkili Mazda
Servisi’ne başvurunuz. Hava yastığı tesisatı ve bağlantılarını korumak, yastıkların kazara
açılmasını önlemek, sürücü koltuğu kaydırma pozisyonu sensörünün hasar görmemesi ve
koltukların sağlam bir hava yastığı bağlantısına sahip olması için önemlidir.
Ön koltukların altına valiz veya başka nesneler koymayınız:
Ön koltukların altına valiz veya başka nesneler koymak çok tehlikelidir. Ek koruma sistemi için
gerekli olan ekipmanlar zarar görebilir ve yandan çarpma esnasında ilgili hava yastığı
açılmayabilir ve burum ciddi yaralanmalarla sonuçlanabilir. Ek koruma sistemi için gerekli
olan
ekipmanlar zarar
görmesini engellemek
için ön koltukların altına
valiz veya başka
nesneler koymayınız.
Hava yastığı/emniyet kemeri ön gergi sistemi hasarlıyken yola çıkmayınız:
Emniyet
kemeri ön
gergi
modüllerinin ve hava yastıklarının devreye
girmesine veya zarar
görmesine neden olan bir kazanın ardından bu parçalar mutlaka değiştirilmelidir. Bu
sistemlerin bir kazanın esnasında kullanıp kullanılamayacağına ancak bir Yetkili Mazda
Servisi karar verebilir. Daha önce devreye girmiş veya zarar görmüş olan bir hava yastığı veya
emniyet kemeri ön gergi ünitesi bir kaza esnasında gerekli korumayı sağlayamaz. Bu durum
ciddi yaralanmalar hatta ölümle sonuçlanabilir.
Temel Güvenlik EkipmanlarÕ
SRS Hava YastÕklarÕ
2-53

Kabin içindeki hava yastığı parçalarını sökmeyiniz:
Hava yastığı sisteminin parçalarını veya sensörlerini içeren ön koltuk, ön gösterge paneli,
direksiyon simidi gibi parçaları veya tavan kenarı boyunca ve ön ve arka cam sütunlarındaki
bölümleri sökmek sakıncalıdır. Bu bölümler hava yastığının önemli parçalarını içerir. Sökme
esnasında hava yastığı sistemi devreye girebilir ve ciddi yaralanmalara neden olabilir. Bu
parçaların sökülmesi gerekiyorsa mutlaka bir Yetkili Mazda Servisi’ne başvurunuz.
Hava yastığı sisteminin doğru bir şekilde bertaraf edilmesi:
Hava yastığının veya hava yastığı sistemine sahip bir aracın uygunsuz şekilde hurdaya
çıkarılması çok tehlikeli olabilir. Güvenlik prosedürleri tam olarak uygulanmadığı sürece
yaralanmalara neden olabilir. Hava yastığı sisteminin doğru bir şekilde kullanılması veya
hava yastığı olan bir aracın hurdaya çıkarılması konusunda uzman bir servise özellikle de
Yetkili Mazda
Servisi'ne başvurmanızı
öneririz.
NOT
•Hava yastÕ÷Õ açÕldÕ÷Õnda bir patlama sesi duyulur ve biraz duman açÕ÷a çÕkar. Bu durum
herhangi bir yaralanmaya sebep olmaz, ancak hava yastÕklarÕnÕn yapÕsÕ nedeniyle hassas
ciltli yolcularÕn vücutlarÕnÕn açÕkta kalan yerlerinde hafif tahriúler oluúabilir.
•Mazda’nÕzÕ satarken aracÕnÕzÕn yeni sahibine hava yastÕ÷Õ sistemiyle ilgili olarak
KullanÕm KÕlavuzu’nda yer alan tüm talimat ve uyarÕlarÕ mutlaka iletiniz.
•RahatlÕkla görülebilir bir úekilde yerleútirilmiú bu uyarÕ etiketi, ön koltukta arkaya bakan
bir çocuk koltu÷u kullanÕmÕnÕn kesinlikle tavsiye edilmedi÷ini gösterir.
(Tayvan hariç) (Tayvan)
(Belirtilen etiketle donanmÕúsa, yolcu koltu÷u hariç, Tayvan)
RahatlÕkla görülebilir bir úekilde yerleútirilmiú bu uyarÕ etiketi, hava yastÕ÷Õ bulunan bir
koltukta arkaya bakan bir çocuk koltu÷u kullanÕmÕna karúÕ uyarÕr.
Temel Güvenlik EkipmanlarÕ
SRS Hava YastÕklarÕ
2-54

(Ön Yolcu SÕnÕflandÕrma Sistemsiz)

Sürücü/Ön yolcu hava yastÕklarÕ ve fünyeleri
Devrilme sensörü*, çarpÕúma sensörleri ve darbe úiddetini ölçen modül (SAS ünitesi)
Emniyet kemeri ön gergileri (sayfa 2-29)
Ön hava yastÕ÷Õ sensörleri
Ya n ç a r pÕúma sensörleri
Hava yastÕ÷Õ/Ön emniyet kemeri ön gergi sistemi uyarÕ ÕúÕ÷Õ (sayfa 7-49)
Yan ve perde hava yastÕklarÕ ve fünyeleri
Ön yolcu hava yastÕ÷Õ iptal göstergesi ÕúÕ÷Õ* (sayfa 2-64)
Ön yolcu sÕnÕflandÕrma sensörü* (sayfa 2-64)
Ön yolcu sÕnÕflandÕrma modülü*
Sürücü koltu÷u kaydÕrma konum sensörü* (sayfa 2-57)
Temel Güvenlik EkipmanlarÕ
SRS Hava YastÕklarÕ
2-56*BazÕ modellerde mevcuttur.

SRS Hava YastÕklarÕnÕn ÇalÕúmasÕ
Mazda aracÕnÕzda aúa÷Õdaki tipte SRS hava yastÕklarÕ mevcuttur. SRS hava yastÕklarÕ bir
kaza esnasÕndaki yaralanma riskini en aza indirmek üzere emniyet kemeri ile birlikte
çalÕúacak úekilde tasarlanmÕútÕr.
SRS hava yastÕklarÕ emniyet kemerinin fonksiyonlarÕ ile birlikte yolcular için daha fazla
koruma sa÷layacak úekilde tasarlanmÕútÕr. Emniyet kemerlerini düzgün bir úekilde
takÕldÕ÷Õndan emin olunuz.
tEmniyet Kemeri Ön Gergileri
Ön gerdiriciler ne tip hava yastÕ÷Õ kullanÕldÕ÷Õna ba÷lÕ olarak farklÕ çalÕútÕrÕlabilir. Emniyet
kemeri ön gerdiricisinin çalÕúmasÕyla ilgili daha fazla bilgi için, SRS Hava YastÕ÷Õ AçÕlma
Kriterleri (sayfa 2-61) bölümüne bakÕn.
Ön
Ön koltuk emniyet kemeri ön gerdiricileri önden veya öne yakÕn kÕsÕmlardan alÕnan orta
veya yüksek úiddetli darbelerde devreye girecek úekilde tasarlanmÕútÕr.
Ay rÕca ön gergiler, yandan bir çarpÕúma meydana geldi÷inde veya devrilme kazasÕ (devrilme
sensörü ile) tespit edildi÷inde çalÕúÕr.
Arka DÕú
*
Arka koltu÷un dÕú kÕsmÕndaki emniyet kemeri ön gergi tertibatlarÕ önden veya öne yakÕn
kÕsÕmlardan alÕnan orta veya yüksek úiddetli darbelerde açÕlacak úekilde tasarlanmÕútÕr.
tSürücü Hava YastÕ÷Õ
Sürücü hava yastÕ÷Õ direksiyon simidine monte edilmiútir.
Hava yastÕ÷Õ çarpÕúma sensörleri, ön kÕsÕmda orta seviyeden yüksek bir darbe tespit etti÷inde
sürücü hava yastÕ÷Õ, özellikle sürücünün baú veya gö÷üs kÕsmÕnÕn direksiyon simidine
çarpmasÕyla oluúabilecek yaralanma riskini minimum seviyeye indirmek için açÕlÕr.
Hava yastÕ÷ÕnÕn devreye girmesi ile ilgili daha ayrÕntÕlÕ bilgi için, “SRS Hava YastÕ÷ÕnÕn
AçÕlmasÕ Kriterleri” bölümüne bakÕnÕz (sayfa 2-61).
(Ön Yolcu SÕnÕflandÕrma Sistemiyle)
Sürücü iki-aúamalÕ hava yastÕ÷ÕnÕn úiúmesi sürücü koltu÷unun konumuna ba÷lÕ
olarak
de÷iúen iki enerji aúamasÕ ile kontrol edilir. Sürücü koltu÷u kayma konumu sensörü, sürücü
koltu÷unun atÕndadÕr. Sensör, sürücü koltu÷unun referans pozisyonundan geride mi ileride
mi oldu÷u tespit eder ve koltuk konumunu darbe úiddetini ölçen modüle gönderir (SAS
birimi). SAS birimi, sürücü hava yastÕ÷ÕnÕn açÕlmasÕnÕ sürücü koltu÷unun direksiyona ne
kadar yakÕn oldu÷una ba÷lÕ olarak kontrol etmesi için tasarlanmÕútÕr.
Orta úiddette bir darbe alÕndÕ÷Õnda sürücü hava yastÕ÷Õ daha az bir enerji ile açÕlÕr; daha
úiddetli darbelerde ya da sürücü koltu÷u referans pozisyonundan geride oldu÷unda ise daha
fazla enerji ile açÕlÕr.
Temel Güvenlik EkipmanlarÕ
SRS Hava YastÕklarÕ
*BazÕ modellerde mevcuttur.2-57

ttÖ n Yo l c u H a v a Ya s tÕ÷Õ
Ön yolcu hava yastÕ÷Õ, ön yolcu gösterge paneline monte edilmiútir.
Ön yolcu hava yastÕ÷Õ açÕlma mekanizmasÕ, sürücü hava yastÕ÷ÕnÕn açÕlma mekanizmasÕ ile
aynÕdÕr.
Hava yastÕ÷ÕnÕn devreye girmesi ile ilgili daha ayrÕntÕlÕ bilgi için, “SRS Hava YastÕ÷ÕnÕn
AçÕlmasÕ Kriterleri” bölümüne bakÕnÕz (sayfa 2-61).
(Ön Yolcu SÕnÕflandÕrma Sistemiyle)
Ay rÕca, ön yolcu hava yastÕ÷Õ yalnÕzca ön yolcu sÕnÕflandÕrma sensörü, ön koltukta bir
yolcunun oturdu÷unu algÕlarsa devreye girmek üzere dizayn edilmiútir. AyrÕntÕlar için, ön
yolcu sÕnÕflandÕrma sistemine (sayfa 2-64) bakÕn
Õz.
ttYa n H a v a Ya s tÕklarÕ
Yan hava yastÕklarÕ ön koltuk arkalÕklarÕnÕn dÕú tarafÕna monte edilmiútir.
Hava yastÕ÷Õ çarpÕúma sensörlerinin orta seviyenin üstünde bir úiddette darbe almasÕ halinde,
sistem sadece aracÕn darbe aldÕ÷Õ taraftaki yan hava yastÕ÷ÕnÕ açar. Yan hava yastÕ÷Õ,
özellikle sürücü veya ön yolcunun gö÷üs kÕsmÕnÕn kapÕ veya cam gibi parçalara çarpmasÕyla
oluúabilecek yaralanma riskini minimum seviyeye indirmek için hemen açÕlÕr.
Hava yastÕ÷ÕnÕn devreye girmesi ile ilgili daha ayrÕntÕlÕ bilgi için, “SRS Hava YastÕ÷ÕnÕn
AçÕlmasÕ Kriterleri” bölümüne bakÕnÕz (sayfa 2-61).
Temel Güvenlik EkipmanlarÕ
SRS Hava YastÕklarÕ
2-58

(Ön Yolcu SÕnÕflandÕrma Sistemiyle)
Ay rÕca, ön yolcu yan hava yastÕ÷Õ yalnÕzca ön yolcu sÕnÕflandÕrma sensörü, ön koltukta bir
yolcunun oturdu÷unu algÕlarsa devreye girmek üzere dizayn edilmiútir. AyrÕntÕlar için, ön
yolcu sÕnÕflandÕrma sistemine (sayfa 2-64) bakÕnÕz.

ttPerde hava yastÕklarÕ
Perde hava yastÕklarÕ, ön ve arka cam sütunlarÕna ve her iki taraf boyunca tavan kenarÕna
monte edilmiútir.
Hava yastÕ÷Õ çarpÕúma sensörleri, orta úiddetten daha büyük bir yan darbeyi saptadÕ÷Õnda,
perde hava yastÕ÷Õ hemen açÕlÕr ve kapÕ, pencere gibi iç kÕsÕmlara do÷rudan çarpma sonucu
arka taraftaki yolcunun kafasÕna gelebilecek yaralanmalarÕ azaltmaya yardÕmcÕ olur.
Hava yastÕ÷ÕnÕn devreye girmesi ile ilgili daha ayrÕntÕlÕ bilgi için, “SRS Hava YastÕ÷ÕnÕn
AçÕlmasÕ Kriterleri” bölümüne bakÕnÕz (sayfa 2-61).
Yan darbede:
AracÕn bir yanÕna orta úiddetten daha büyük bir darbe gelmesi, yalnÕzca o taraftaki perde
hava yastÕ÷ÕnÕn açÕlmas
Õna neden olacaktÕr.

Perde hava yastığının sadece bir
tarafı, sadece aracın darbenin
kuvvetini aldığı tarafta açılır.
Temel Güvenlik EkipmanlarÕ
SRS Hava YastÕklarÕ
2-59

(Devrilme sensörü var)
Devrilmede:
AracÕn devrilmesine karúÕlÕk olarak, iki perde hava yastÕ÷Õ da açÕlÕr.

Devrilmenin söz konusu
olduğu bir kaza tespit
edildiğinde, iki perde
hava yastığı da açılır.
ttUyarÕ IúÕ÷Õ/Sesi
Sistem arÕzasÕ veya çalÕúma koúullarÕ bir uyarÕ ile gösterilir.
Sayfa 7-49'deki "Yetkili Mazda Servisiyle ørtibat Kurun ve AracÕnÕzÕ Kontrol Ettirin"
konusuna bakÕn.
Sayfa 7-67'deki økaz Sesi Devrede bölümüne bakÕnÕz.
Temel Güvenlik EkipmanlarÕ
SRS Hava YastÕklarÕ
2-60

SRS Hava YastÕ÷Õ AçÕlma Kriterleri
Bu bölümde çarpÕúma tipine ba÷lÕ olarak açÕlacak uygulanabilir SRS ekipmanÕ
gösterilmektedir.
(Resimler oluúabilecek kaza tiplerine göre temsili olarak oluúturulmuútur.)
SRS ekip-
manÕKaza tipi
Önden/öne yakÕn kÕsÕmlardan alÕ-
nan úiddetli darbeYandan alÕnan úid-
detli darbeDevrilme/neredeyse
devrilme
*2Arkadan alÕnan dar-
be
Ön emniyet
kemeri ön
gergisiX*1 (her iki taraf) X*1 (her iki taraf) X*1 (her iki taraf)
Arkadan çarpÕúma-
larda hiçbir hava
yastÕ÷Õ ve ön emni-
yet kemeri ön ger-
diricisi devreye so-
kulmaz. Arka emni-
yet kemeri
ön gergisi
*X*1 (her iki taraf) X*1 (her iki taraf) X*1 (her iki taraf)
Sürücü hava
yastÕ÷ÕX
Ön yolcu ha-
va yastÕ÷ÕX
*1
Yan hava
yastÕ÷ÕX*1 (sadece darbe-
nin alÕndÕ÷Õ taraf)
Perde hava
yastÕ÷ÕX (sadece darbenin
alÕndÕ÷Õ taraf)X (her iki taraf)
X : SRS hava yastÕ÷Õ ekipmanÕ bir çarpÕúma esnasÕnda açÕlacak úekilde tasarlanmÕútÕr.*1(Ön Yolcu SÕnÕflandÕrma Sistemiyle)
Yolcu koltu÷u ön ve yan hava yastÕklarÕ ile emniyet kemeri ön gergisi, ön yolcu sÕnÕflandÕrma sensörü yolcu
koltu÷unda bir yolcunun oturdu÷unu tespit ederse devreye girmek üzere tasarlanmÕútÕr.
*2(Devrilme sensörü var)
Devrilme kazasÕnda, emniyet kemeri ön gergileri ve perde hava yastÕklarÕ açÕlÕr.
NOT
Ön köúeden bir çarpÕúmada, mevcut hava yastÕklarÕ ve ön gerdiricilerin hepsi yön, açÕ ve
darbe oranÕna ba÷lÕ olarak açÕlabilir.
Temel Güvenlik EkipmanlarÕ
SRS Hava YastÕklarÕ
*BazÕ modellerde mevcuttur.2-61
