2018 JEEP RENEGADE ESP

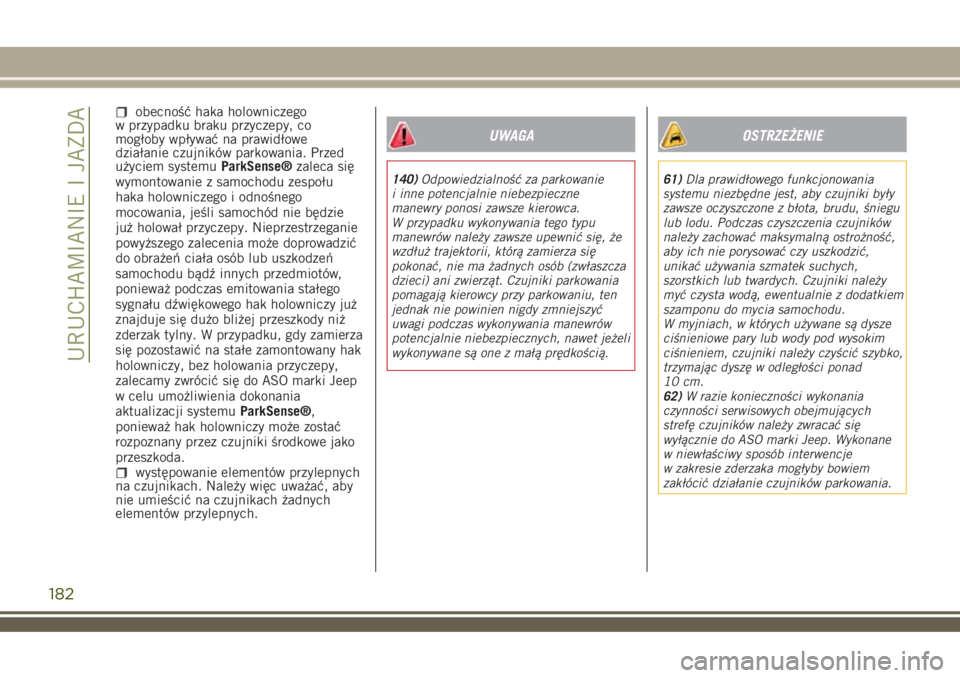

obecność haka holowniczego
w przypadku braku przyczepy, co
mogłoby wpływać na prawidłowe
działanie czujników parkowania. Przed
użyciem systemuParkSense®zaleca się
wymontowanie z samochodu zespołu
haka holowniczego i odnośnego
mocowania, jeśli samochód nie będzie
już holował przyczepy. Nieprzestrzeganie
powyższego zalecenia może doprowadzić
do obrażeń ciała osób lub uszkodzeń
samochodu bądź innych przedmiotów,
ponieważ podczas emitowania stałego
sygnału dźwiękowego hak holowniczy już
znajduje się dużo bliżej przeszkody niż
zderzak tylny. W przypadku, gdy zamierza
się pozostawić na stałe zamontowany hak
holowniczy, bez holowania przyczepy,
zalecamy zwrócić się do ASO marki Jeep
w celu umożliwienia dokonania
aktualizacji systemuParkSense®,
ponieważ hak holowniczy może zostać
rozpoznany przez czujniki środkowe jako
przeszkoda.
występowanie elementów przylepnych
na czujnikach. Należy więc uważać, aby
nie umieścić na czujnikach żadnych
elementów przylepnych.
UWAGA
140)Odpowiedzialność za parkowanie
i inne potencjalnie niebezpieczne
manewry ponosi zawsze kierowca.
W przypadku wykonywania tego typu
manewrów należy zawsze upewnić się, że
wzdłuż trajektorii, którą zamierza się
pokonać, nie ma żadnych osób (zwłaszcza
dzieci) ani zwierząt. Czujniki parkowania
pomagają kierowcy przy parkowaniu, ten
jednak nie powinien nigdy zmniejszyć
uwagi podczas wykonywania manewrów
potencjalnie niebezpiecznych, nawet jeżeli
wykonywane są one z małą prędkością.
OSTRZEŻENIE
61)Dla prawidłowego funkcjonowania
systemu niezbędne jest, aby czujniki były
zawsze oczyszczone z błota, brudu, śniegu
lub lodu. Podczas czyszczenia czujników
należy zachować maksymalną ostrożność,
aby ich nie porysować czy uszkodzić,
unikać używania szmatek suchych,
szorstkich lub twardych. Czujniki należy
myć czysta wodą, ewentualnie z dodatkiem
szamponu do mycia samochodu.
W myjniach, w których używane są dysze
ciśnieniowe pary lub wody pod wysokim
ciśnieniem, czujniki należy czyścić szybko,
trzymając dyszę w odległości ponad
10 cm.
62)W razie konieczności wykonania
czynności serwisowych obejmujących
strefę czujników należy zwracać się
wyłącznie do ASO marki Jeep. Wykonane
w niewłaściwy sposób interwencje
w zakresie zderzaka mogłyby bowiem
zakłócić działanie czujników parkowania.
182
URUCHAMIANIE I JAZDA

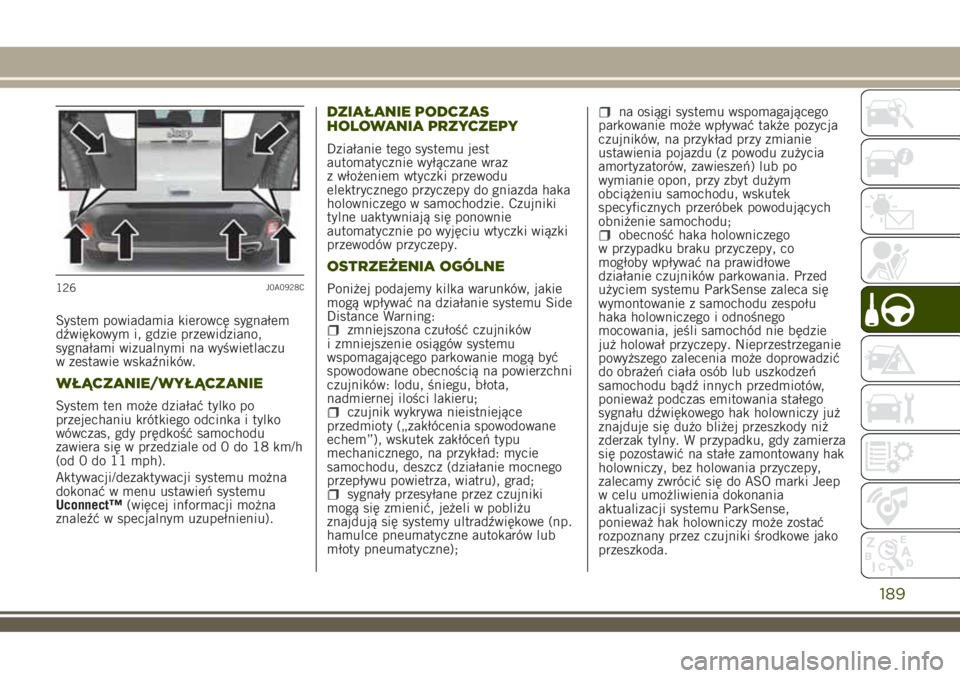

System powiadamia kierowcę sygnałem
dźwiękowym i, gdzie przewidziano,
sygnałami wizualnymi na wyświetlaczu
w zestawie wskaźników.
WŁĄCZANIE/WYŁĄCZANIE
System ten może działać tylko po
przejechaniu krótkiego odcinka i tylko
wówczas, gdy prędkość samochodu
zawiera się w przedziale od 0 do 18 km/h
(od 0 do 11 mph).
Aktywacji/dezaktywacji systemu można
dokonać w menu ustawień systemu
Uconnect™(więcej informacji można
znaleźć w specjalnym uzupełnieniu).
DZIAŁANIE PODCZAS
HOLOWANIA PRZYCZEPY
Działanie tego systemu jest
automatycznie wyłączane wraz
z włożeniem wtyczki przewodu
elektrycznego przyczepy do gniazda haka
holowniczego w samochodzie. Czujniki
tylne uaktywniają się ponownie
automatycznie po wyjęciu wtyczki wiązki
przewodów przyczepy.
OSTRZEŻENIA OGÓLNE
Poniżej podajemy kilka warunków, jakie
mogą wpływać na działanie systemu Side
Distance Warning:
zmniejszona czułość czujników
i zmniejszenie osiągów systemu
wspomagającego parkowanie mogą być
spowodowane obecnością na powierzchni
czujników: lodu, śniegu, błota,
nadmiernej ilości lakieru;
czujnik wykrywa nieistniejące
przedmioty („zakłócenia spowodowane
echem”), wskutek zakłóceń typu
mechanicznego, na przykład: mycie
samochodu, deszcz (działanie mocnego
przepływu powietrza, wiatru), grad;
sygnały przesyłane przez czujniki
mogą się zmienić, jeżeli w pobliżu
znajdują się systemy ultradźwiękowe (np.
hamulce pneumatyczne autokarów lub
młoty pneumatyczne);
na osiągi systemu wspomagającego
parkowanie może wpływać także pozycja
czujników, na przykład przy zmianie
ustawienia pojazdu (z powodu zużycia
amortyzatorów, zawieszeń) lub po
wymianie opon, przy zbyt dużym
obciążeniu samochodu, wskutek
specyficznych przeróbek powodujących
obniżenie samochodu;
obecność haka holowniczego
w przypadku braku przyczepy, co
mogłoby wpływać na prawidłowe
działanie czujników parkowania. Przed
użyciem systemu ParkSense zaleca się
wymontowanie z samochodu zespołu
haka holowniczego i odnośnego
mocowania, jeśli samochód nie będzie
już holował przyczepy. Nieprzestrzeganie
powyższego zalecenia może doprowadzić
do obrażeń ciała osób lub uszkodzeń
samochodu bądź innych przedmiotów,
ponieważ podczas emitowania stałego
sygnału dźwiękowego hak holowniczy już
znajduje się dużo bliżej przeszkody niż
zderzak tylny. W przypadku, gdy zamierza
się pozostawić na stałe zamontowany hak
holowniczy, bez holowania przyczepy,
zalecamy zwrócić się do ASO marki Jeep
w celu umożliwienia dokonania
aktualizacji systemu ParkSense,
ponieważ hak holowniczy może zostać
rozpoznany przez czujniki środkowe jako
przeszkoda.
126J0A0928C
189

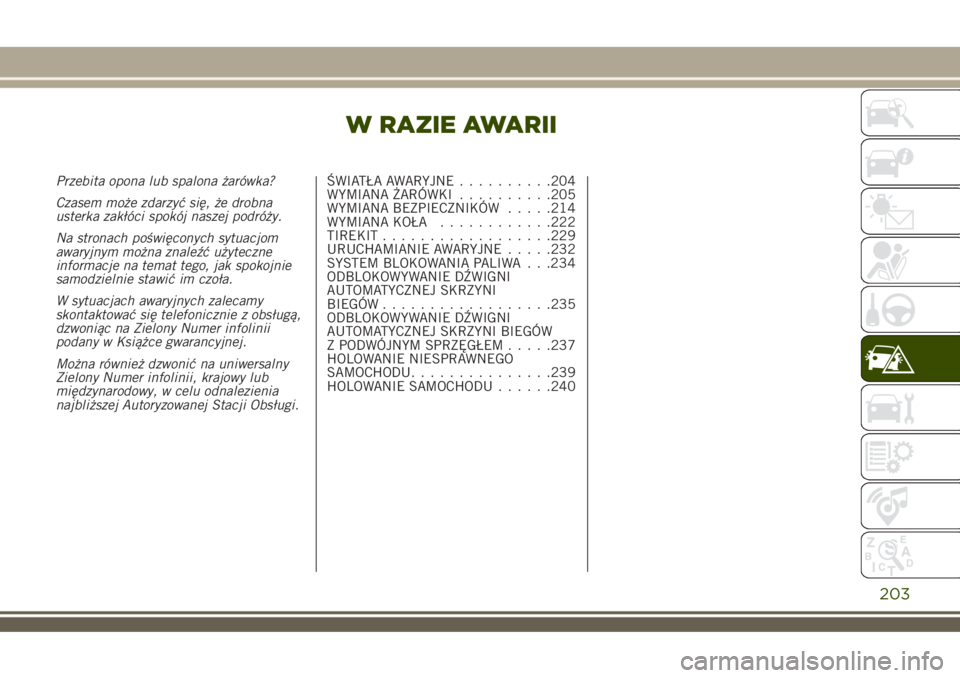

W RAZIE AWARII
Przebita opona lub spalona żarówka?
Czasem może zdarzyć się, że drobna
usterka zakłóci spokój naszej podróży.
Na stronach poświęconych sytuacjom
awaryjnym można znaleźć użyteczne
informacje na temat tego, jak spokojnie
samodzielnie stawić im czoła.
W sytuacjach awaryjnych zalecamy
skontaktować się telefonicznie z obsługą,
dzwoniąc na Zielony Numer infolinii
podany w Książce gwarancyjnej.
Można również dzwonić na uniwersalny
Zielony Numer infolinii, krajowy lub
międzynarodowy, w celu odnalezienia
najbliższej Autoryzowanej Stacji Obsługi.ŚWIATŁA AWARYJNE..........204
WYMIANA ŻARÓWKI..........205
WYMIANA BEZPIECZNIKÓW.....214
WYMIANA KOŁA............222
TIREKIT..................229
URUCHAMIANIE AWARYJNE.....232
SYSTEM BLOKOWANIA PALIWA . . .234
ODBLOKOWYWANIE DŹWIGNI
AUTOMATYCZNEJ SKRZYNI
BIEGÓW..................235
ODBLOKOWYWANIE DŹWIGNI
AUTOMATYCZNEJ SKRZYNI BIEGÓW
Z PODWÓJNYM SPRZĘGŁEM.....237
HOLOWANIE NIESPRAWNEGO
SAMOCHODU...............239
HOLOWANIE SAMOCHODU......240
203

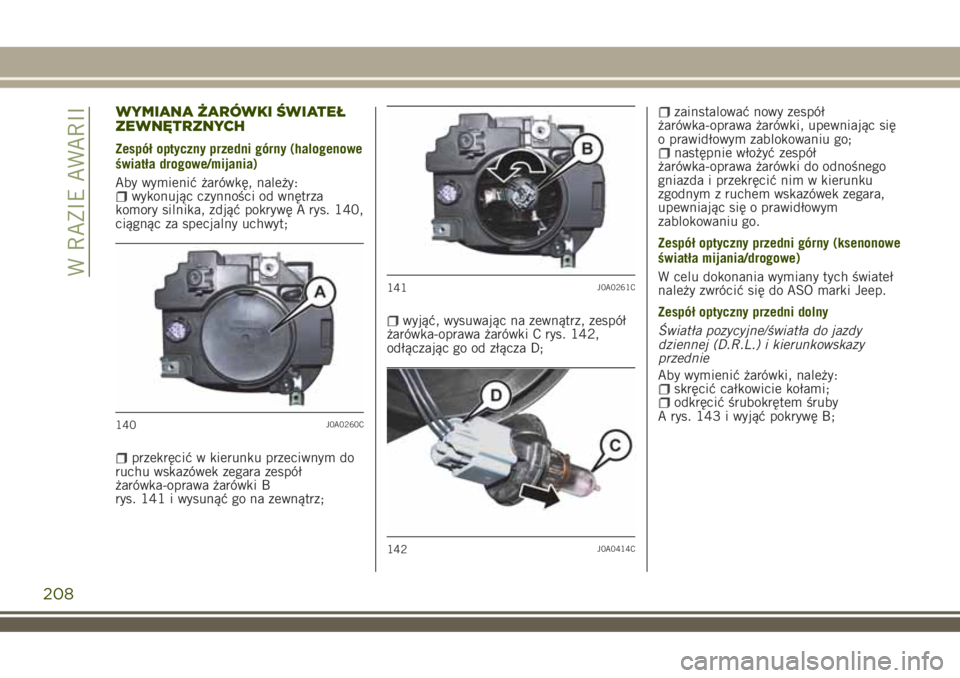

WYMIANA ŻARÓWKI ŚWIATEŁ
ZEWNĘTRZNYCH
Zespół optyczny przedni górny (halogenowe
światła drogowe/mijania)
Aby wymienić żarówkę, należy:
wykonując czynności od wnętrza
komory silnika, zdjąć pokrywę A rys. 140,
ciągnąc za specjalny uchwyt;
przekręcić w kierunku przeciwnym do
ruchu wskazówek zegara zespół
żarówka-oprawa żarówki B
rys. 141 i wysunąć go na zewnątrz;
wyjąć, wysuwając na zewnątrz, zespół
żarówka-oprawa żarówki C rys. 142,
odłączając go od złącza D;
zainstalować nowy zespół
żarówka-oprawa żarówki, upewniając się
o prawidłowym zablokowaniu go;
następnie włożyć zespół
żarówka-oprawa żarówki do odnośnego
gniazda i przekręcić nim w kierunku
zgodnym z ruchem wskazówek zegara,
upewniając się o prawidłowym
zablokowaniu go.
Zespół optyczny przedni górny (ksenonowe
światła mijania/drogowe)
W celu dokonania wymiany tych świateł
należy zwrócić się do ASO marki Jeep.
Zespół optyczny przedni dolny
Światła pozycyjne/światła do jazdy
dziennej (D.R.L.) i kierunkowskazy
przednie
Aby wymienić żarówki, należy:
skręcić całkowicie kołami;odkręcić śrubokrętem śruby
A rys. 143 i wyjąć pokrywę B;
140J0A0260C
141J0A0261C
142J0A0414C
208
W RAZIE AWARII

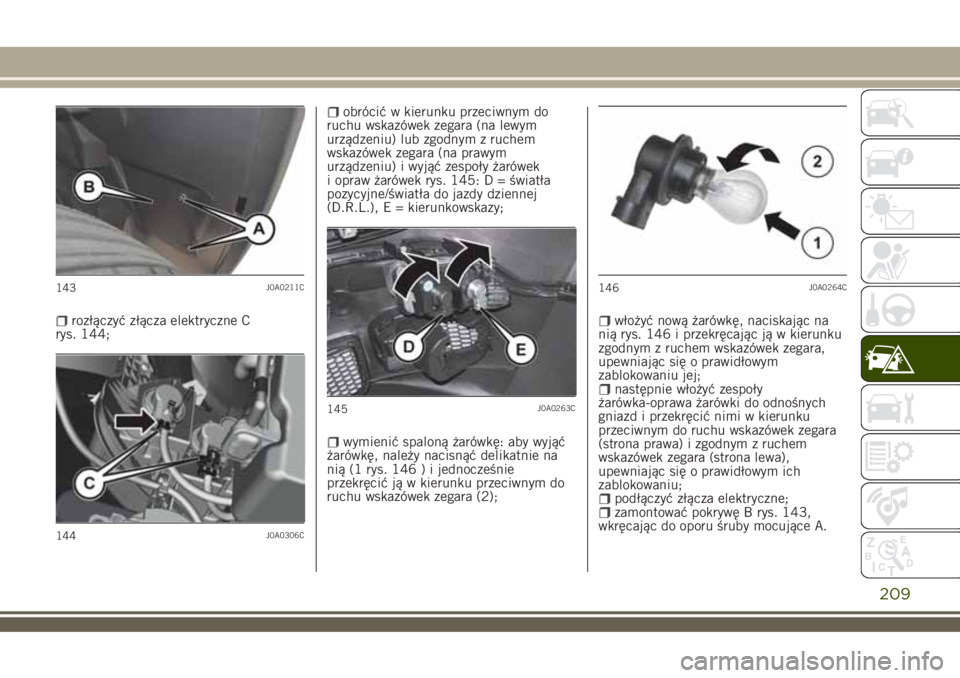

rozłączyć złącza elektryczne C
rys. 144;
obrócić w kierunku przeciwnym do
ruchu wskazówek zegara (na lewym
urządzeniu) lub zgodnym z ruchem
wskazówek zegara (na prawym
urządzeniu) i wyjąć zespoły żarówek
i opraw żarówek rys. 145: D = światła
pozycyjne/światła do jazdy dziennej
(D.R.L.), E = kierunkowskazy;
wymienić spaloną żarówkę: aby wyjąć
żarówkę, należy nacisnąć delikatnie na
nią (1 rys. 146 ) i jednocześnie
przekręcić ją w kierunku przeciwnym do
ruchu wskazówek zegara (2);
włożyć nową żarówkę, naciskając na
nią rys. 146 i przekręcając ją w kierunku
zgodnym z ruchem wskazówek zegara,
upewniając się o prawidłowym
zablokowaniu jej;
następnie włożyć zespoły
żarówka-oprawa żarówki do odnośnych
gniazd i przekręcić nimi w kierunku
przeciwnym do ruchu wskazówek zegara
(strona prawa) i zgodnym z ruchem
wskazówek zegara (strona lewa),
upewniając się o prawidłowym ich
zablokowaniu;
podłączyć złącza elektryczne;zamontować pokrywę B rys. 143,
wkręcając do oporu śruby mocujące A.
143J0A0211C
144J0A0306C
145J0A0263C
146J0A0264C
209

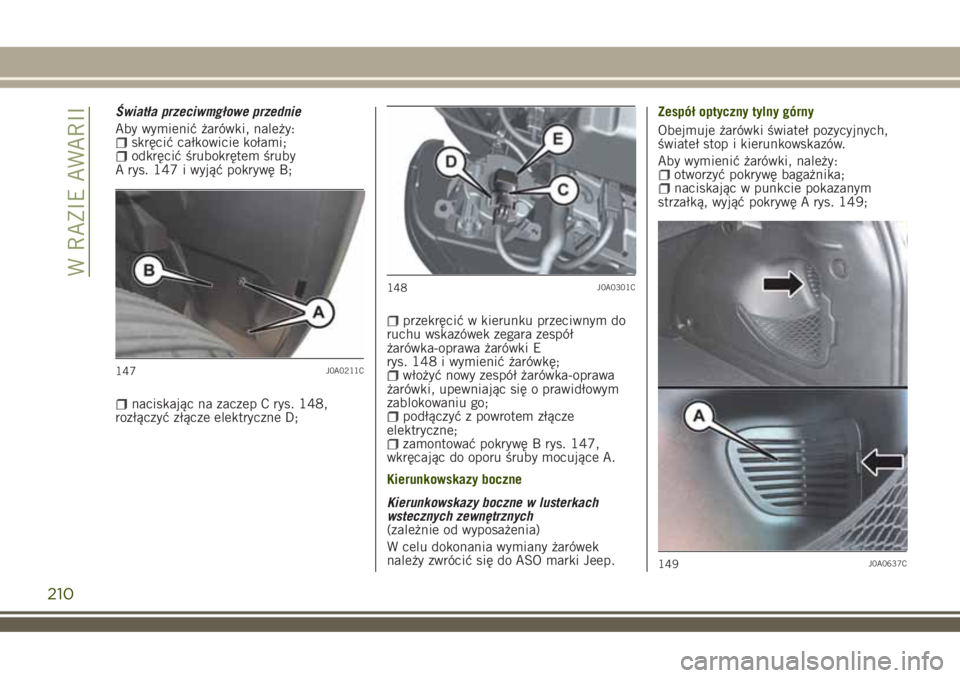

Światła przeciwmgłowe przednie
Aby wymienić żarówki, należy:
skręcić całkowicie kołami;odkręcić śrubokrętem śruby
A rys. 147 i wyjąć pokrywę B;
naciskając na zaczep C rys. 148,
rozłączyć złącze elektryczne D;
przekręcić w kierunku przeciwnym do
ruchu wskazówek zegara zespół
żarówka-oprawa żarówki E
rys. 148 i wymienić żarówkę;
włożyć nowy zespół żarówka-oprawa
żarówki, upewniając się o prawidłowym
zablokowaniu go;
podłączyć z powrotem złącze
elektryczne;
zamontować pokrywę B rys. 147,
wkręcając do oporu śruby mocujące A.
Kierunkowskazy boczne
Kierunkowskazy boczne w lusterkach
wstecznych zewnętrznych
(zależnie od wyposażenia)
W celu dokonania wymiany żarówek
należy zwrócić się do ASO marki Jeep.Zespół optyczny tylny górny
Obejmuje żarówki świateł pozycyjnych,
świateł stop i kierunkowskazów.
Aby wymienić żarówki, należy:
otworzyć pokrywę bagażnika;naciskając w punkcie pokazanym
strzałką, wyjąć pokrywę A rys. 149;
147J0A0211C
148J0A0301C
149J0A0637C
210
W RAZIE AWARII

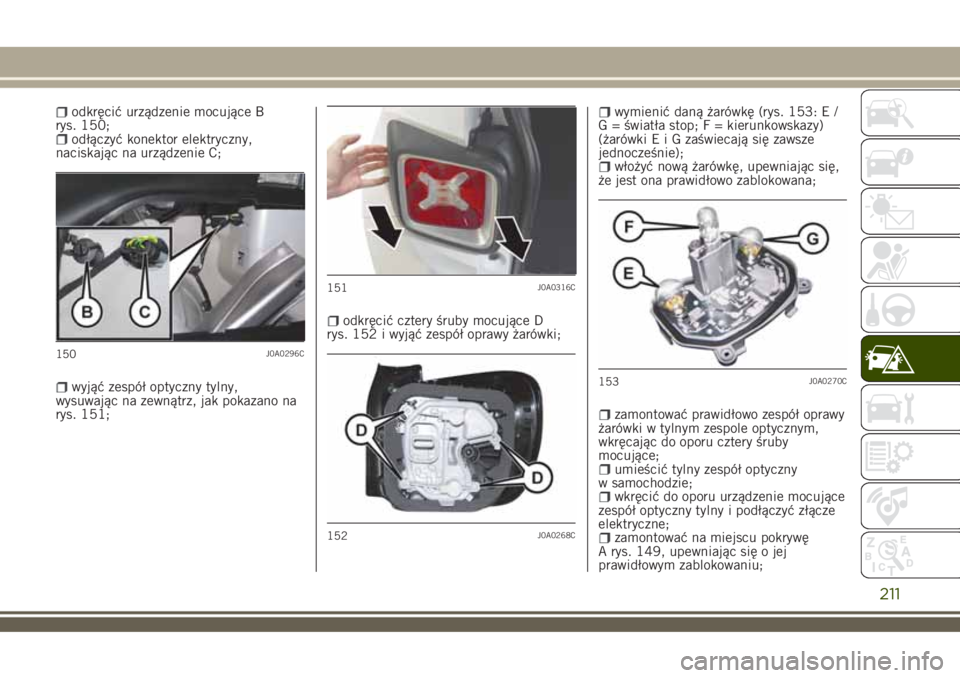

odkręcić urządzenie mocujące B
rys. 150;
odłączyć konektor elektryczny,
naciskając na urządzenie C;
wyjąć zespół optyczny tylny,
wysuwając na zewnątrz, jak pokazano na
rys. 151;
odkręcić cztery śruby mocujące D
rys. 152 i wyjąć zespół oprawy żarówki;
wymienić daną żarówkę (rys. 153: E /
G = światła stop; F = kierunkowskazy)
(żarówkiEiGzaświecają się zawsze
jednocześnie);
włożyć nową żarówkę, upewniając się,
że jest ona prawidłowo zablokowana;
zamontować prawidłowo zespół oprawy
żarówki w tylnym zespole optycznym,
wkręcając do oporu cztery śruby
mocujące;
umieścić tylny zespół optyczny
w samochodzie;
wkręcić do oporu urządzenie mocujące
zespół optyczny tylny i podłączyć złącze
elektryczne;
zamontować na miejscu pokrywę
A rys. 149, upewniając się o jej
prawidłowym zablokowaniu;
150J0A0296C
151J0A0316C
152J0A0268C
153J0A0270C
211

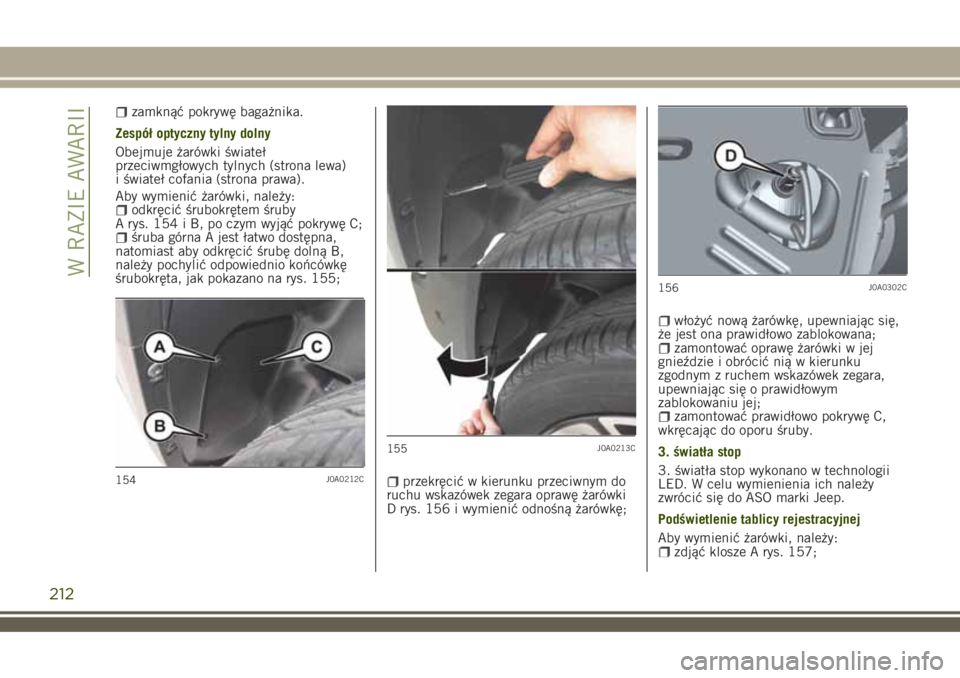

zamknąć pokrywę bagażnika.
Zespół optyczny tylny dolny
Obejmuje żarówki świateł
przeciwmgłowych tylnych (strona lewa)
i świateł cofania (strona prawa).
Aby wymienić żarówki, należy:
odkręcić śrubokrętem śruby
A rys. 154 i B, po czym wyjąć pokrywę C;
śruba górna A jest łatwo dostępna,
natomiast aby odkręcić śrubę dolną B,
należy pochylić odpowiednio końcówkę
śrubokręta, jak pokazano na rys. 155;
przekręcić w kierunku przeciwnym do
ruchu wskazówek zegara oprawę żarówki
D rys. 156 i wymienić odnośną żarówkę;
włożyć nową żarówkę, upewniając się,
że jest ona prawidłowo zablokowana;
zamontować oprawę żarówki w jej
gnieździe i obrócić nią w kierunku
zgodnym z ruchem wskazówek zegara,
upewniając się o prawidłowym
zablokowaniu jej;
zamontować prawidłowo pokrywę C,
wkręcając do oporu śruby.
3. światła stop
3. światła stop wykonano w technologii
LED. W celu wymienienia ich należy
zwrócić się do ASO marki Jeep.
Podświetlenie tablicy rejestracyjnej
Aby wymienić żarówki, należy:
zdjąć klosze A rys. 157;
154J0A0212C
155J0A0213C
156J0A0302C
212
W RAZIE AWARII
