2018 JEEP RENEGADE sensor

contactsleutel is gedraaid op MAR of de
motor gestart wordt, gaat het
waarschuwingslampje branden om de
bestuurder te melden dat het systeem
ingeschakeld is.
Sensoren
De sensoren worden ingeschakeld
wanneer een versnelling vooruit wordt
ingeschakeld bij een snelheid hoger dan
ongeveer 10 km/h, of wanneer de
achteruitversnelling wordt ingeschakeld.
De sensoren worden tijdelijk buiten
werking gesteld bij stilstaande auto en
keuzehendel in de stand P (Park) (versies
met automatische versnellingsbak), of bij
stilstaande auto en ingeschakeldeparkeerrem (versies met
handgeschakelde versnellingsbak).
De detectiezone van het systeem dekt
ongeveer een rijbaan aan beide kanten
van het voertuig (ongeveer 3 meter).
Deze zone begint bij de buitenspiegel en
strekt zich over een lengte van ongeveer
6 meter uit naar de achterkant van het
voertuig.
Wanneer de sensoren actief zijn, bewaakt
het systeem de detectiezones aan beide
kanten van de auto en waarschuwt de
bestuurder voor eventuele aanwezigheid
van voertuigen in deze zones.
Tijdens het rijden bewaakt het systeem
de detectiezone vanuit drie verschillende
punten (zijkant, achter en voor) om te
controleren of er een waarschuwing naar
de bestuurder moet worden gezonden.
Het systeem kan de aanwezigheid van
een voertuig in een van deze drie zones
detecteren.
Belangrijke opmerkingen
68)
Het systeem geeft de aanwezigheid van
een niet-bewegend voorwerp (bijv.
vangrails, palen, muren, enz.) niet aan.
Onder sommige omstandigheden kan het
systeem echter in werking treden bij
aanwezigheid van dergelijke voorwerpen.
Dit is normaal en duidt niet op een
storing van het systeem.Het systeem waarschuwt de bestuurder
niet over de aanwezigheid van voertuigen
die uit tegengestelde richting komen, in
naastgelegen rijbanen.
Als er een aanhanger aan de auto is
gekoppeld, wordt het systeem
automatisch buiten werking gesteld.
Om het systeem correct te laten werken
moet de zone van de achterbumper waar
de radarsensoren zich bevinden vrij
blijven van sneeuw, ijs en vuil afkomstig
van het wegdek.
Dek de zone van de achterbumper waar
de radarsensoren zich bevinden met geen
enkel voorwerp af (bijv. stickers,
fietsenrek, enz.).
Als er, na aanschaf van het voertuig, een
trekhaak gemonteerd moet worden, moet
het systeem uitgeschakeld worden via het
display van het Menu of via het
Uconnect™-systeem.
Zicht naar achteren: het systeem
detecteert voertuigen die uw voertuig van
achteren benaderen aan beide kanten en
de detectiezone aan de achterkant
binnenkomen met een snelheid van
minder dan 50 km/h ten opzichte van uw
voertuig.
Voertuigen passeren: als een voertuig
langzaam wordt gepasseerd (met een
snelheid lager dan ongeveer 25 km/h) en
dit voertuig gedurende ongeveer
71J0A0217C
111

1,5 seconde in de dode hoek blijft, gaat
het waarschuwingslampje op de
buitenspiegel aan de betreffende kant
branden. Als het verschil in snelheid
tussen beide voertuigen hoger is dan
ongeveer 25 km/h, gaat het lampje niet
branden.
RCP (Rear Cross Path detection) systeem
Dit systeem assisteert tijdens
achteruitrijmanoeuvres in geval van
beperkt zicht. Wanneer het systeem in de
"RCP"-modus werkt, stuurt het visuele en
akoestische waarschuwingen wanneer de
aanwezigheid van een voorwerp wordt
gedetecteerd. Wanneer er een
akoestische waarschuwing wordt
afgegeven, wordt het volume van
Uconnect™verlaagd.
Het systeem kan via het displaymenu
in-/uitgeschakeld worden of via het
Uconnect™-systeem.
Het systeem bewaakt de detectiezones
aan beide zijden aan de achterkant van
het voertuig om bewegende voorwerpen
te detecteren die de zijkanten van het
voertuig naderen met een
minimumsnelheid tussen ongeveer
1 km/h en 3 km/h en voorwerpen die
bewegen met een maximumsnelheid van
35 km/h, zoals gebruikelijk is in
parkeerzones. De inwerkingtreding van
het systeem wordt de bestuurder gemeldmet een visuele en akoestische
waarschuwing.
BELANGRIJK Indien de sensoren
afgedekt worden door voorwerpen of
voertuigen, zal het systeem de
bestuurder niet waarschuwen.
"Blind spot alert", "Visuele" modus:
wanneer deze modus actief is, zorgt het
BSM-systeem voor een visuele melding
via de buitenspiegel aan de kant waar het
voorwerp is gedetecteerd. Wanneer het
systeem in RCP-modus werkt, stuurt het
sowieso visuele en akoestische
waarschuwingen wanneer de
aanwezigheid van een naderend voorwerp
wordt gedetecteerd. Wanneer er een
akoestische waarschuwing wordt
afgegeven, wordt het volume van
Uconnect™verlaagd.
"Blind spot alert", "Geluid en Weergave"
modus: wanneer deze modus actief is,
zorgt het BSM-systeem voor een visuele
melding via de buitenspiegel aan de kant
waar het voorwerp is gedetecteerd. Als de
richtingaanwijzer aan de kant waar een
voorwerp gedetecteerd is wordt
ingeschakeld, wordt er ook een
akoestische waarschuwing verzonden.
Wanneer er een akoestische melding
wordt afgegeven, wordt het volume van
Uconnect™verlaagd.Uitschakeling "Blind spot alert"-functie
Wanneer het systeem wordt
uitgeschakeld ("Blind spot alert" op
"OFF"), zullen de BSM- of RCP-systemen
noch akoestische noch visuele
waarschuwingen verzenden. Het
BSM-systeem zal de werkingsmodus die
op het moment dat de motor werd
afgezet actief was, opslaan in het
geheugen: elke keer als de motor gestart
wordt, zal de eerder opgeslagen
werkingsmodus opgeroepen en gebruikt
worden.
112
VEILIGHEID

Belangrijke opmerkingenHet systeem is niet ontworpen om
botsingen te voorkomen en kan mogelijke
omstandigheden die tot een ongevalleiden niet van te voren detecteren. Het
niet in acht nemen van deze
waarschuwing kan leiden tot ernstig of
dodelijk letsel.
Het systeem kan in werking treden,
door de door de auto gevolgde baan te
beoordelen, vanwege de aanwezigheid
van reflecterende metalen voorwerpen
die geen voertuigen zijn, zoals vangrails,
verkeersborden, slagbomen voor
parkeerzones, tolpoorten,
spoorwegovergangen, poorten,
spoorwegen, voorwerpen in de buurt van
wegwerkzaamheden of voorwerpen die
zich hoger dan de auto bevinden (bijv.
een viaduct). Op dezelfde manier kan het
systeem in werking treden binnen
parkeergarages met meerdere
verdiepingen of tunnels, of wegens een
schittering op het wegdek. Deze
mogelijke activeringen volgen de normale
werkingslogica van het systeem en
duiden dus niet op een storing.
Het systeem is uitsluitend ontworpen
voor gebruik op verharde wegen. Als de
auto off-road wordt gebruikt, dan moet
het systeem uitgeschakeld worden om
onnodige waarschuwingen te voorkomen.Als de modus 4WD LOW wordt gekozen,
wordt het systeem automatisch
uitgeschakeld. De automatische
uitschakeling wordt gesignaleerd door de
activering van het betreffende
waarschuwingslampje/pictogram op het
instrumentenpaneel.
Het systeem is alleen actief wanneer
er geen aanhangwagen is aangesloten op
de originele trekhaak.
TPMS (Tyre Pressure Monitoring
System)
(indien aanwezig)
73) 74) 75) 76) 77) 78) 79)42)
Het TPMS (Tyre Pressure Monitoring
System) signaleert de lage
bandenspanning op basis van de koude
bandenspanning aangegeven in
hoofdstuk “Technische gegevens”.
Het systeem bestaat uit een
RF-zendersensor, gemonteerd op elk wiel
(op de velg in de band), die gegevens
over de bandenspanning van elke band
verzendt naar de regelmodule.
76J0A0083C
115
77J0A0336C

Het systeem wordt automatisch
geüpdatet en het waarschuwingslampje
dooft wanneer het systeem de
bijgewerkte waarden van de
bandenspanning ontvangt. Mogelijk moet
de auto maximaal 20 minuten met een
snelheid hoger dan 25 km/h rijden
voordat het TPMS deze informatie
ontvangt.
BELANGRIJK Het TPMS is ontworpen
voor standaardbanden en -wielen. De
door het TPMS gesignaleerde
spanningen en alarmen zijn afgestemd
op de maat banden die op het voertuig
zijn gemonteerd. Het gebruik van
reservewielen van een andere maat,
type en/of ontwerp dan de
standaardwielen kan leiden tot een
onjuiste werking van het systeem en de
beschadiging van de sensoren.
'After-market' gemonteerde wielen
kunnen de sensoren beschadigen. Het
gebruik van after-market
afdichtmiddelen voor banden kan
schade veroorzaken aan de sensor van
het Tyre Pressure Monitoring System.
Indien er gebruik is gemaakt van een
after-market afdichtmiddel voor
banden, wordt geadviseerd naar een
werkplaats van het Jeep
Servicenetwerk te gaan om de
sensoren te laten controleren. Monteerna controle en afstelling van de
bandenspanning altijd de ventieldop
om te voorkomen dat vocht en vuil
binnendringen. Dit zou de sensor van
het Tyre Pressure Monitoring System
kunnen beschadigen.
OPMERKING Enkele externe factoren
(bijv. externe temperatuur, enz...) kunnen
van invloed zijn op de door het TPMS op
het instrumentenpaneel weergegeven
informatie.
De bandenspanning en de
drempelwaarde voor de signalering van
de “lage spanning” kunnen variëren op
basis van de omgevingsomstandigheden.
TPMS controlebericht
Indien er een systeemstoring aanwezig is,
gaat het waarschuwingslampje
ongeveer 75 seconden knipperen en
blijft daarna permanent branden. Er
klinkt ook een geluidssignaal.Uitschakeling TPMS
Het TPMS kan worden uitgeschakeld
door de wielen voorzien van TPMS te
vervangen door andere die hiermee niet
zijn uitgerust (bijv. bij vervanging met
winterbanden) en indien dit in het land
van aanschaf is toegestaan. Rijd het
voertuig vervolgens gedurende ten minste
20 minuten met een snelheid van meer
dan 25 km/h. Het TPMS zal een
geluidssignaal laten horen, het
waarschuwingslampje
zal ongeveer
75 seconden knipperen en blijft
vervolgens permanent branden en op het
instrument wordt het bericht
"Bandendruk niet beschikbaar" met
enkele streepjes (– –) weergegeven in
plaats van de spanningswaarden.
Bij de volgende start van de motor zal het
systeem geen geluidssignaal laten horen
en wordt op het scherm het bericht
"Bandendruk niet beschikbaar" niet
langer weergegeven, maar worden nog
steeds de streepjes (– –) in plaats van de
spanningswaarde weergegeven.
Werkingsvoorbeeld
Uitgaande van een voorgeschreven koude
bandenspanning (d.w.z. auto staat
minimaal 3 uur stil) van 2,3 bar, een
omgevingstemperatuur van 20°C en een
gedetecteerde bandenspanning van
1,95 bar, resulteert een
116
VEILIGHEID

75)Bij montage van een of meer wielen
zonder sensoren (bijv. als het reservewiel
gemonteerd is), zal het systeem niet
langer beschikbaar zijn voor het vervangen
wiel en verschijnt er een
waarschuwingsbericht op het display, tot
alle wielen met sensoren weer gemonteerd
zijn.
76)Het TPMS-systeem waarschuwt niet
bij een plotselinge afname van de
bandenspanning (bijv. bij een klapband).
Breng in dergelijke gevallen het voertuig
tot stilstand en voorkom bruuske
stuurbewegingen.
77)Wanneer standaard banden moeten
worden vervangen door winterbanden en
omgekeerd, moet het TPMS-systeem
hierop worden afgesteld. Dit mag alleen
door het Jeep Servicenetwerk worden
uitgevoerd.
78)Schommelende buitentemperaturen
kunnen de bandenspanning beïnvloeden.
Het TPMS-systeem kan tijdelijk
onvoldoende spanning aangeven.
Controleer in dergelijke gevallen de
bandenspanning bij koude banden en
herstel zo nodig de juiste
spanningswaarde.79)Wanneer een wiel wordt vervangen, is
het raadzaam ook de rubberen
ventielpakking te vervangen: neem contact
op met het Jeep Servicenetwerk. De
montage/verwijdering van de banden en/of
velgen vereisen bijzondere zorg. Om
beschadiging of verkeerde montage van de
sensoren te voorkomen, dienen
montage-/demontagewerkzaamheden
uitsluitend door specialisten uitgevoerd te
worden. Neem contact op met het Jeep
Servicenetwerk.
BELANGRIJK
33)Het systeem kan beperkt of niet
werken vanwege weersomstandigheden
zoals zware regen, hagel, dikke mist,
hevige sneeuw.
34)De sectie van de bumber voor de
sensor mag niet bedekt zijn met stickers,
extra koplampen of enig ander voorwerp.
35)De interventie van het systeem kan
onverwacht of vertraagd zijn wanneer
andere voertuigen ladingen transporteren
die uitsteken vanaf de zijkant, bovenkant
of van de achterkant, in verhouding tot de
normale afmeting van het voertuig.36)Werking kan in gevaar worden gebracht
door structurele wijzigingen aangebracht
aan het voertuig, zoals modificatie aan de
frontale geometrie, vervanging van wielen
of een zwaardere lading dan de
standaardlading van het voertuig.
37)Incorrecte reparaties verricht op het
voorste deel van het voertuig (bijv. bumper,
chassis) kunnen de positie van de
radarsensor wijzigen en de werking ervan
in gevaar brengen. Ga naar een Jeep
Servicenetwerk om elke operatie van dit
type.
38)Knoei niet aan of voer geen interventie
uit aan de radarsensor of aan de camera
op de voorruit. Neem in geval van een
storing van de sensor contact op met het
Jeep Servicenetwerk.
39)Bij het slepen van een trailer (met
modules geïnstalleerd na het aanschaffen
van het voertuig), een voertuig of tijdens
laadmanoeuvres op een voertuigtransport
(of in het voertuig voor transport), moet
het systeem worden uitgeschakeld via het
Uconnect™systeem.
40)Was niet met hogedrukjets in de
onderste zone van de bumber: in het
bijzonder, niet werken op de elektrische
connector van het systeem.
118
VEILIGHEID

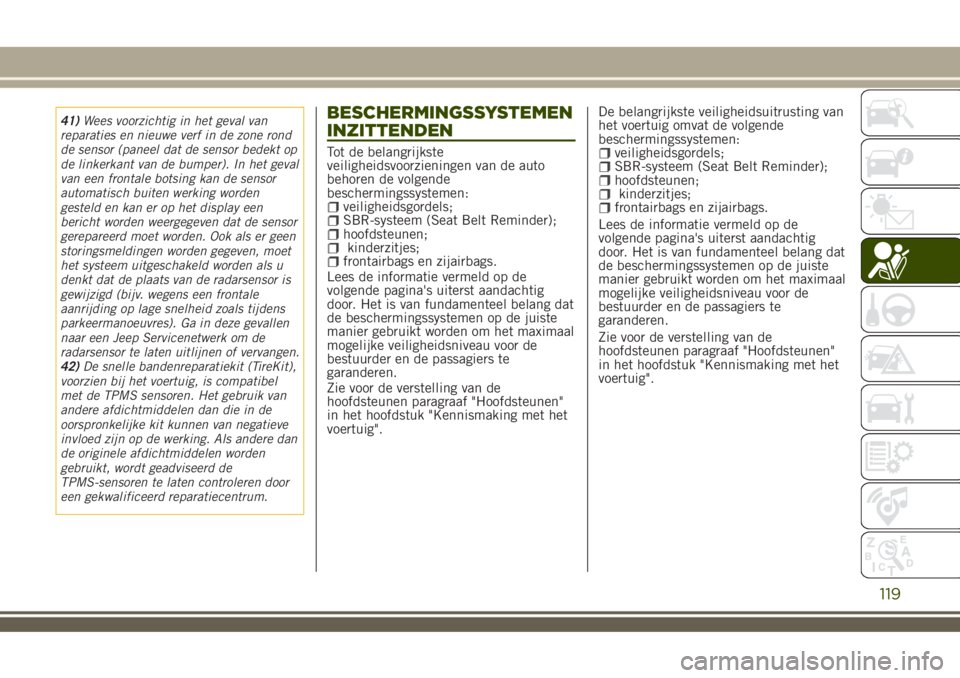

41)Wees voorzichtig in het geval van
reparaties en nieuwe verf in de zone rond
de sensor (paneel dat de sensor bedekt op
de linkerkant van de bumper). In het geval
van een frontale botsing kan de sensor
automatisch buiten werking worden
gesteld en kan er op het display een
bericht worden weergegeven dat de sensor
gerepareerd moet worden. Ook als er geen
storingsmeldingen worden gegeven, moet
het systeem uitgeschakeld worden als u
denkt dat de plaats van de radarsensor is
gewijzigd (bijv. wegens een frontale
aanrijding op lage snelheid zoals tijdens
parkeermanoeuvres). Ga in deze gevallen
naar een Jeep Servicenetwerk om de
radarsensor te laten uitlijnen of vervangen.
42)De snelle bandenreparatiekit (TireKit),
voorzien bij het voertuig, is compatibel
met de TPMS sensoren. Het gebruik van
andere afdichtmiddelen dan die in de
oorspronkelijke kit kunnen van negatieve
invloed zijn op de werking. Als andere dan
de originele afdichtmiddelen worden
gebruikt, wordt geadviseerd de
TPMS-sensoren te laten controleren door
een gekwalificeerd reparatiecentrum.BESCHERMINGSSYSTEMEN
INZITTENDEN
Tot de belangrijkste
veiligheidsvoorzieningen van de auto
behoren de volgende
beschermingssystemen:
veiligheidsgordels;SBR-systeem (Seat Belt Reminder);hoofdsteunen;kinderzitjes;frontairbags en zijairbags.
Lees de informatie vermeld op de
volgende pagina's uiterst aandachtig
door. Het is van fundamenteel belang dat
de beschermingssystemen op de juiste
manier gebruikt worden om het maximaal
mogelijke veiligheidsniveau voor de
bestuurder en de passagiers te
garanderen.
Zie voor de verstelling van de
hoofdsteunen paragraaf "Hoofdsteunen"
in het hoofdstuk "Kennismaking met het
voertuig".De belangrijkste veiligheidsuitrusting van
het voertuig omvat de volgende
beschermingssystemen:
veiligheidsgordels;SBR-systeem (Seat Belt Reminder);hoofdsteunen;kinderzitjes;frontairbags en zijairbags.
Lees de informatie vermeld op de
volgende pagina's uiterst aandachtig
door. Het is van fundamenteel belang dat
de beschermingssystemen op de juiste
manier gebruikt worden om het maximaal
mogelijke veiligheidsniveau voor de
bestuurder en de passagiers te
garanderen.
Zie voor de verstelling van de
hoofdsteunen paragraaf "Hoofdsteunen"
in het hoofdstuk "Kennismaking met het
voertuig".
119

GAS GEVEN BIJ INHALEN
Trap het gaspedaal in: wanneer dit wordt
losgelaten zal het voertuig geleidelijk
terugkeren naar de opgeslagen snelheid.
BELANGRIJK Het systeem bewaart de
opgeslagen snelheid ook bij het
helling-op en helling-af rijden. Een
geringe variatie in de snelheid op
lichte hellingen is volledig normaal.
DE SNELHEID WEER OPROEPEN
Versies met automatische versnellingsbak
(werking in Drive-modus - automatisch):
druk op de knop RES en laat hem los.
Versies met handgeschakelde
versnellingsbak of automatische
versnellingsbak in Autostick (sequentieel)
modus: om de eerder ingestelde snelheid
op te roepen, accelereren tot deze
snelheid wordt benaderd en de knop RES
indrukken en loslaten.
HET SYSTEEM UITSCHAKELEN
Door de knop CANC in te drukken of het
rempedaal in te trappen terwijl het
voertuig snelheid mindert, wordt de
elektronische Cruise-Control
uitgeschakeld zonder dat de opgeslagen
snelheid gewist wordt.
De Cruise-Control kan ook worden
uitgeschakeld als de elektrischeparkeerrem (EPB) is ingeschakeld of als
het remsysteem ingrijpt (bijv. het
ESC-systeem).
HET SYSTEEM UITSCHAKELEN
Het systeem wordt uitgeschakeld door
het indrukken van de knopof door de
contactsleutel naar STOP te draaien.
BELANGRIJK
131)Als met actieve cruise-control wordt
gereden, mag de versnellingspook nooit in
de vrijstand worden gezet.
132)Neem, in geval van een defect of
storing van het systeem, contact op met
het Jeep Servicenetwerk.
133)De elektronische Cruise-Control kan
gevaarlijk zijn als het systeem geen
constante snelheid kan handhaven. In
bepaalde omstandigheden kan de snelheid
overmatig zijn, hetgeen kan leiden tot
verlies van controle over het voertuig en
ongevallen. Gebruik het systeem niet in
druk verkeer of op bochtig, met ijzel of
sneeuw bedekt of glad wegdek.
ADAPTIVE CRUISE
CONTROL (ACC)
(indien aanwezig)
134) 135) 136) 137) 138) 139)
54) 55) 56) 57) 58) 59) 60)
BESCHRIJVING
Adaptive Cruise-Control (ACC) is een
hulpmiddel voor de bestuurder waarbij de
functies van een gewone cruisecontrol
worden gecombineerd met functies om
een bepaalde afstand te houden tot de
voorligger.
De Adaptive Cruise-Control (ACC) maakt
gebruik van een radarsensor, die zich
achter de voorbumper fig. 113 bevindt
en een camera die zich op het middelste
deel van de voorruit fig. 114 bevindt,
voor de detectie van een voertuig op
korte afstand.
168
STARTEN EN RIJDEN

als het rempedaal is ingetrapt;als de remmen oververhit zijn;als de elektrische handrem is
ingeschakeld;
als de versnellingspook op P
(parkeren), R (achteruit) of N (vrijstand)
staat (versies met automatische
versnellingsbak of automatische
versnellingsbak met dubbele koppeling);
als de versnellingspook op R
(achteruit), vrijstand of 1 (eerste
versnelling ingeschakeld) staat (versies
met handgeschakelde versnellingsbak);
wanneer het koppelingspedaal wordt
ingetrapt (versies met handgeschakelde
versnellingsbak);
als het motortoerental een maximale
drempel overschrijdt (versies met
handgeschakelde versnellingsbak en
versies met automatische versnellingsbak
/automatische versnellingsbak met
dubbele koppeling) of onder een
minimale drempel valt (alleen versies
met handgeschakelde versnellingsbak);
als de rijsnelheid niet binnen het
instelbare snelheidsbereik ligt;
als de ESC (of ABS of een ander
systeem voor stabiliteitsregeling) in
werking is of net in werking is geweest;
als het ESC is uitgeschakeld;tijdens de automatische remingreep
door het Forward Collision Warning Plus
Systeem (indien aanwezig);
als de Speed Limiter actief is;
als de elektronische Cruise-Control
actief is;
bij een storing van het systeem;als de motor is uitgeschakeld:als de radarsensor geen vrij zicht heeft
(in dat geval moet de bumper worden
schoongemaakt bij de sensor).
BELANGRIJK Het systeem wordt niet
gedeactiveerd wanneer met ingetrapt
versnellingspedaal een snelheid hoger
dan de instelbare snelheid (160 km/h
of 100 mph in het geval van een
instrumentenpaneel dat is ingesteld
op mph) wordt bereikt. Onder deze
omstandigheden zou het systeem niet
correct kunnen werken en is het
raadzaam om het te deactiveren.
SNELHEID WIJZIGEN
Snelheid verhogen
Nadat het systeem is ingesteld, kan de
opgeslagen rijsnelheid worden verhoogd
via de knop SET +.
Druk eenmaal op de knop SET +om de
snelheid met 1 km/h te verhogen (of met
1 mph wanneer de meeteenheid is
ingesteld op mph). Bij elke afzonderlijke
druk op de knop wordt de snelheid
verhoogt met 1 km/h (of met 1 mph in
geval van instrumentenpaneel ingesteld
op mijl per uur).
Houd de knop SET + ingedruktom de
snelheid in stappen van 10 km/h te
verhogen (of van 5 mph met de
meeteenheid ingesteld op mph) tot de
knop wordt vrijgegeven. De toename van
de ingestelde snelheid wordt op het
display weergegeven.
Snelheid verlagen
Nadat het systeem is ingesteld, kan de
opgeslagen rijsnelheid worden verlaagd
door de knop SET – ingedrukt te houden.
Druk eenmaal op de knop SET -om de
snelheid met 1 km/h te verlagen (of met
1 mph wanneer de meeteenheid is
ingesteld op mph). Bij elke volgende
druk op de knop wordt de snelheid met
1 km/h verlaagd (of met 1 mph wanneer
de meeteenheid is ingesteld op mph).
Houd de knop SET - ingedruktom de
snelheid in stappen van 10 km/h te
verlagen (of van 5 mph met de
meeteenheid ingesteld op mph) tot de
knop wordt vrijgegeven. De afname van
de snelheid wordt op het display
weergegeven.
ACCELERATIE BIJ INHALEN
Als u achter een voertuig rijdt en actieve
cruisecontrol is ingeschakeld, zorgt het
systeem voor extra acceleratie als u
harder gaat rijden dan een bepaalde
snelheid en de richtingaanwijzer naar
170
STARTEN EN RIJDEN
