ADAPTIEVE
CRUISECONTROL (ACC)
Als uw voertuig is uitgerust met adaptieve
cruisecontrol, werken de bedieningselemen-
ten precies hetzelfde als bij de cruisecontrol,
met slechts enkele uitzonderingen. Met deze
optie kunt u een bepaalde afstand instellen
die u wilt handhaven tussen u en de voorlig-
ger.
Wanneer de ACC-sensor een voorligger detec-
teert, zorgt de ACC dat uw auto automatisch
gematigd afremt of versnelt om een vooraf
ingestelde volgafstand aan te houden, waar-
bij de snelheid van de voorligger wordt over-
genomen.Als de sensor geen voor u rijdend voertuig
detecteert, houdt ACC een vaste ingestelde
snelheid aan.Activering
Druk kort op de toets aan/uit van de adaptieve
cruise control (ACC).
"ACC READY" wordt weergegeven in het dis-
play van het instrumentenpaneel om aan te
geven dat de ACC is ingeschakeld.
Gewenste snelheid instellen
Wanneer het voertuig de gewenste snelheid
bereikt, drukt u kort op de knop SET(+)of op
knop de SET(-). Op het display in de instru-
mentengroep wordt de ingestelde snelheid
weergegeven.
Als het systeem wordt ingesteld op een rij-
snelheid lager dan 30 km/u (19 mph), zal de
ingestelde snelheid automatisch veranderen
in 30 km/u (19 mph). Als het systeem wordt
ingesteld op een rijsnelheid hoger dan
30 km/u (19 mph), zal de ingestelde snelheid
overeenkomen met de huidige snelheid van
het voertuig.
Schakelaars van Adaptive Cruise Control
1 — Adaptieve cruisecontrol (ACC) aan/
uit
2 — Ingestelde afstand verkleinen
3 — Ingestelde afstand vergroten
189

WAARSCHUWING!
• Als veilig rijden met een constante snel-
heid door de omstandigheden niet mo-
gelijk is.
Het cruisecontrolsysteem biedt twee be-
drijfsmodi:
• De modus Adaptieve cruisecontrol, die
zorgt dat een veilige afstand tussen voer-
tuigen wordt aangehouden.
• De modus Normale cruisecontrol (vaste
snelheid) voor rijden met een constante,
vooraf ingestelde snelheid. Raadpleeg
de paragraaf "Modus normale cruisecon-
trol (vaste snelheid)" in uw instructie-
boekje voor meer informatie.
De normale cruisecontrol (vaste snelheid)
reageert in deze modus niet op voorliggers.
Zorg dat u zich tijdens het rijden bewust
bent van de gekozen modus.
U kunt de modus wijzigen met de knoppen
voor de cruisecontrol. De twee bedrijfs-
modi werken op verschillende manieren.
Controleer altijd welke modus u hebt ge-
kozen.
PARKSENSE
PARKEERHULPSYSTEEM
ParkSense sensoren
De vier ParkSense sensoren die zich in de
achterkant/achterbumper bevinden, bewa-
ken het gebied achter de auto dat binnen het
zichtveld van de sensoren valt. De sensoren
kunnen in horizontale richting obstakels op
een afstand van ongeveer 30 tot 200 cm
(12 tot 79 inch) van het achterpaneel/de
achterbumper detecteren, afhankelijk van de
plaats, het type en de richting van het obsta-
kel.
ParkSense in-/uitschakelen
ParkSense kan worden in- en uitgeschakeld
met de ParkSense-schakelaar
.
Wanneer de ParkSense schakelaar wordt in-
gedrukt om het systeem uit te schakelen,
wordt op het display van de instrumenten-
groep gedurende ongeveer vijf seconden de
melding "PARKSENSE OFF" (parkeerhulp
uitgeschakeld) weergegeven. Als de schakel-
hendel in de stand REVERSE wordt gezet en
het systeem is uitgeschakeld, wordt op hetdisplay van de instrumentengroep de mel-
ding "PARKSENSE OFF" (parkeerhulp uitge-
schakeld) weergegeven zolang de schakel-
hendel in REVERSE staat.
Raadpleeg de paragraaf "Display in de instru-
mentengroep" in het hoofdstuk "Uw instru-
mentenpaneel leren kennen" in het instruc-
tieboekje voor meer informatie.
De LED in de ParkSense schakelaar gaat aan
als ParkSense is uitgeschakeld of service
vereist. De LED in de ParkSense schakelaar
gaat uit als het systeem is ingeschakeld. Als
de ParkSense schakelaar wordt ingedrukt, en
het systeem service vereist, knippert de LED
in de ParkSense schakelaar kort en blijft de
LED vervolgens branden.Display in de instrumentengroep
Het ParkSense waarschuwingsdisplay wordt
alleen weergegeven wanneer "Sound and Dis-
play" (Geluid en weergave) wordt geselec-
teerd in het deel met door de klant te pro-
grammeren functies van het Uconnect
STARTEN EN RIJDEN
194

systeem. Raadpleeg de paragraaf "Instellin-
gen van Uconnect" in het hoofdstuk "Multi-
media" in het instructieboekje voor meer in-
formatie.
Het ParkSense waarschuwingsscherm be-
vindt zich op het display in de instrumenten-
groep. Het zorgt voor visuele waarschuwingen
om de afstand tussen de achterzijde - bum-
per en het gedetecteerde obstakel weer te
geven. Raadpleeg de paragraaf "Display in de
instrumentengroep" in het hoofdstuk "Uw in-
strumentenpaneel leren kennen" in het in-
structieboekje voor meer informatie.
Voorzorgsmaatregelen bij gebruik van
ParkSense
OPMERKING:
• Zorg ervoor dat de achterbumper vrij is van
sneeuw, ijs, modder en vuil om te zorgen
dat het ParkSense systeem correct werkt.
• Drilboren, grote vrachtwagens en andere
bronnen van trillingen kunnen de werking
van ParkSense nadelig beïnvloeden.• Wanneer u ParkSense uitschakelt, wordt in
de instrumentengroep de melding
"PARKSENSE OFF" (parkeerhulp uitge-
schakeld) weergegeven. Zodra u ParkSense
uitschakelt, blijft het systeem bovendien
uitgeschakeld totdat u het weer inschakelt,
zelfs als u het contact uit- en inschakelt.
• Als u de schakelhendel in REVERSE zet en
ParkSense is uitgeschakeld, wordt op het
display in de instrumentengroep de mel-
ding "PARKSENSE OFF" (ParkSense uitge-
schakeld) weergegeven zolang de schakel-
hendel in REVERSE staat.
• ParkSense, indien ingeschakeld, zal het
volume van de radio verlagen wanneer het
systeem een geluidssignaal voortbrengt.
• Reinig de ParkSense sensoren regelmatig,
maar let daarbij op dat u geen krassen of
andere schade toebrengt. De sensoren mo-
gen niet bedekt zijn met ijs, sneeuw, mod-
der, vuil of afval. Verontreiniging van de
sensoren kan ertoe leiden dat het systeem
niet goed werkt. Het ParkSense systeem
kan obstakels achter de auto/bumper over
het hoofd zien of abusievelijk aangeven dat
er een obstakel achter de auto/bumper aan-
wezig is.• Gebruik de ParkSense schakelaar om het
ParkSense systeem uit te schakelen wan-
neer voorwerpen, zoals fietsendragers, trek-
haken, enz., op minder dan 30 cm
(12 inch) vanaf de achterkant/
achterbumper worden geplaatst. Als dit wel
het geval is, zal het systeem een nabijgele-
gen object mogelijk interpreteren als een
sensorprobleem en verschijnt de melding
"PARKSENSE UNAVAILABLE SERVICE
REQUIRED" (parkeerhulp niet beschikbaar,
onderhoud noodzakelijk) op het display in
de instrumentengroep.
• ParkSense moet worden uitgeschakeld
wanneer de achterklep in de open stand
staat en de achteruitversnelling is inge-
schakeld. Een open achterklep zou ten on-
rechte kunnen worden aangezien voor een
obstakel achter de auto.
WAARSCHUWING!
• Ga altijd voorzichtig te werk tijdens het
achteruitrijden, ook als u ParkSense ge-
bruikt. Controleer het gebied achter de
auto altijd zorgvuldig, kijk naar achteren
en wees bedacht op voetgangers, dieren,
195

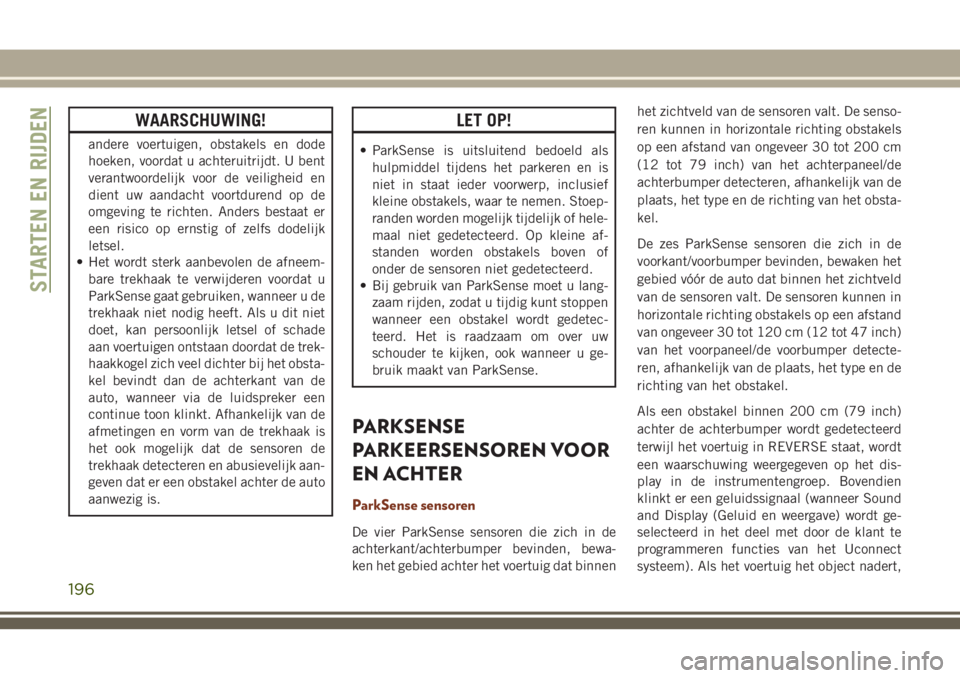

WAARSCHUWING!
andere voertuigen, obstakels en dode
hoeken, voordat u achteruitrijdt. U bent
verantwoordelijk voor de veiligheid en
dient uw aandacht voortdurend op de
omgeving te richten. Anders bestaat er
een risico op ernstig of zelfs dodelijk
letsel.
• Het wordt sterk aanbevolen de afneem-
bare trekhaak te verwijderen voordat u
ParkSense gaat gebruiken, wanneer u de
trekhaak niet nodig heeft. Als u dit niet
doet, kan persoonlijk letsel of schade
aan voertuigen ontstaan doordat de trek-
haakkogel zich veel dichter bij het obsta-
kel bevindt dan de achterkant van de
auto, wanneer via de luidspreker een
continue toon klinkt. Afhankelijk van de
afmetingen en vorm van de trekhaak is
het ook mogelijk dat de sensoren de
trekhaak detecteren en abusievelijk aan-
geven dat er een obstakel achter de auto
aanwezig is.
LET OP!
• ParkSense is uitsluitend bedoeld als
hulpmiddel tijdens het parkeren en is
niet in staat ieder voorwerp, inclusief
kleine obstakels, waar te nemen. Stoep-
randen worden mogelijk tijdelijk of hele-
maal niet gedetecteerd. Op kleine af-
standen worden obstakels boven of
onder de sensoren niet gedetecteerd.
• Bij gebruik van ParkSense moet u lang-
zaam rijden, zodat u tijdig kunt stoppen
wanneer een obstakel wordt gedetec-
teerd. Het is raadzaam om over uw
schouder te kijken, ook wanneer u ge-
bruik maakt van ParkSense.
PARKSENSE
PARKEERSENSOREN VOOR
EN ACHTER
ParkSense sensoren
De vier ParkSense sensoren die zich in de
achterkant/achterbumper bevinden, bewa-
ken het gebied achter het voertuig dat binnenhet zichtveld van de sensoren valt. De senso-
ren kunnen in horizontale richting obstakels
op een afstand van ongeveer 30 tot 200 cm
(12 tot 79 inch) van het achterpaneel/de
achterbumper detecteren, afhankelijk van de
plaats, het type en de richting van het obsta-
kel.
De zes ParkSense sensoren die zich in de
voorkant/voorbumper bevinden, bewaken het
gebied vóór de auto dat binnen het zichtveld
van de sensoren valt. De sensoren kunnen in
horizontale richting obstakels op een afstand
van ongeveer 30 tot 120 cm (12 tot 47 inch)
van het voorpaneel/de voorbumper detecte-
ren, afhankelijk van de plaats, het type en de
richting van het obstakel.
Als een obstakel binnen 200 cm (79 inch)
achter de achterbumper wordt gedetecteerd
terwijl het voertuig in REVERSE staat, wordt
een waarschuwing weergegeven op het dis-
play in de instrumentengroep. Bovendien
klinkt er een geluidssignaal (wanneer Sound
and Display (Geluid en weergave) wordt ge-
selecteerd in het deel met door de klant te
programmeren functies van het Uconnect
systeem). Als het voertuig het object nadert,
STARTEN EN RIJDEN
196

verandert de frequentie van het signaal van
een enkele toon per 1/2 seconde (alleen voor
achterzijde) naar langzaam (alleen voor ach-
terzijde), snel en uiteindelijk continu.
In-/uitschakelen
Het ParkSense parkeerhulpsysteem geeft tij-
dens het achter- of vooruit rijden, bijvoor-
beeld bij het inparkeren, met visuele en ge-
luidssignalen de afstand tussen de achter-
en/of voorkant van de auto en een gedetec-
teerd obstakel aan. Als uw auto is uitgerust
met een automatische versnellingsbak, wordt
de auto mogelijk automatisch geremd wan-
neer achteruit wordt ingeparkeerd en het sys-
teem een mogelijke botsing met een obstakel
detecteert.
ParkSense kan uitsluitend worden geacti-
veerd wanneer de schakelhendel in de stand
REVERSE of DRIVE staat. Wanneer Park-
Sense bij een van deze standen van de scha-
kelhendel wordt ingeschakeld, blijft het sys-
teem actief totdat de rijsnelheid is
toegenomen tot ongeveer 11 km/u (7 mph) of
hoger. Er verschijnt een waarschuwing op het
display in de instrumentengroep die aangeeft
dat de rijsnelheid van het voertuig te hoog isvoor gebruik van ParkSense. Het systeem
wordt weer actief als de rijsnelheid is gedaald
tot minder dan ongeveer 9 km/u (6 mph).
In- en uitschakelen
Om het systeem in te schakelen, drukt u op
de ParkSense schakelaar op het schakelpa-
neel onder het Uconnect display.
Wanneer het systeem overgaat van ingescha-
keld naar uitgeschakeld en omgekeerd, gaat
dit altijd vergezeld van een specifiek bericht
in het display van de instrumentengroep.
Systeem ingeschakeld:LED van ParkSense
schakelaar uit.
Systeem uitgeschakeld:LED van ParkSense
schakelaar brandt continu.
De LED van de ParkSense schakelaar gaat
ook branden in het geval van een storing van
het ParkSense systeem. Als de knop wordt
ingedrukt bij een systeemstoring, knippert de
LED van de ParkSense schakelaar ongeveer
vijf seconden en blijft deze daarna constant
branden.Nadat ParkSense is uitgeschakeld, blijft het
systeem in deze staat tot de volgende inscha-
keling, zelfs als het contact van ON/RUN naar
OFF en vervolgens terug naar ON/RUN wordt
gezet.Rijden met aanhanger
De werking van de sensoren wordt automa-
tisch uitgeschakeld wanneer de elektriciteits-
stekker van de aanhanger in de contactdoos
van de trekhaak van de auto wordt gestoken.
De sensoren worden automatisch weer inge-
schakeld wanneer de stekker van de aanhan-
gerkabel uit de contactdoos wordt gehaald.
Algemene waarschuwingen
Als de melding “PARKSENSE UNAVAILABLE
WIPE REAR SENSORS" (Parkeerhulp niet
beschikbaar, achtersensoren reinigen) of
"PARKSENSE UNAVAILABLE WIPE FRONT
SENSORS” (Parkeerhulp niet beschikbaar,
voorsensoren reinigen) verschijnt in het dis-
play van het instrumentenpaneel, reinigt u de
ParkSense-sensoren met water, een schoon-
maakmiddel voor auto's en een zachte doek.
197

Gebruik geen ruwe of harde doeken. Maak de
sensoren voorzichtig schoon (niet hard druk-
ken of borstelen). Anders kunnen de senso-
ren beschadigd raken.
ACTIEF
PARKEERHULPSYSTEEM
PARKSENSE — INDIEN
AANWEZIG
Het actieve parkeerhulpsysteem ParkSense
is bedoeld om de bestuurder te helpen bij
fileparkeren en insteekparkeren door een ge-
schikte parkeerplaats aan te wijzen,
hoorbare/visuele instructies te geven en het
stuurwiel te bedienen. Het actieve parkeer-
hulpsysteem ParkSense is een semi-
automatisch systeem, omdat de bestuurder
het gaspedaal, de schakelhendel en de rem-
men zelf moet bedienen. Afhankelijk van de
door de bestuurder gekozen parkeermanoeu-
vre, kan het actieve parkeerhulpsysteem
ParkSense insteekparkeren en fileparkeren
aan beide zijden (bestuurders- of passagiers-
zijde).OPMERKING:
• De bestuurder is te allen tijde zelf verant-
woordelijk voor het besturen van het voer-
tuig, verantwoordelijk voor eventuele objec-
ten in de omgeving, en moet zo nodig
ingrijpen.
• Het systeem is bedoeld als hulpmiddel voor
de bestuurder, niet als vervanging van de
bestuurder.
• Als de bestuurder tijdens een semi-
automatische manoeuvre het stuurwiel
aanraakt nadat hij de instructie heeft ge-
kregen het stuur los te laten, wordt het
systeem geannuleerd en dient de bestuur-
der de parkeermanoeuvre handmatig te vol-
tooien.
• Het systeem werkt mogelijk niet onder alle
omstandigheden (bijv. weersomstandighe-
den zoals zware regen, sneeuw, enz., of bij
het zoeken naar een parkeerplaats met op-
pervlakken die de ultrasone sensorgolven
absorberen).• Nieuwe voertuigen van de dealer moeten
ten minste 48 km (30 mijl) hebben gere-
den voordat het actieve parkeerhulpsys-
teem ParkSense volledig is gekalibreerd en
nauwkeurig werkt. Dit is te wijten aan dy-
namische voertuigkalibratie van het sys-
teem ter verbetering van de prestaties van
de functie. Het systeem voert eveneens
continu de dynamisch voertuigkalibratie uit
om rekening te houden met verschillen,
zoals te harde of te zachte banden en
nieuwe banden.
Het actieve parkeerhulpsysteem ParkSense in-
en uitschakelen
Het actieve parkeerhulpsysteem ParkSense
kan worden in- en uitgeschakeld met de
ParkSense schakelaar, die zich op het scha-
kelpaneel onder het Uconnect scherm be-
vindt.STARTEN EN RIJDEN
198

WAARSCHUWING!
Open het hogedrukbrandstofsysteem niet
bij draaiende motor. Als de motor draait,
ontstaat er een hoge brandstofdruk. Weg-
spuitende brandstof onder druk kan ern-
stig letsel of de dood tot gevolg hebben.
Diesel Exhaust Fluid (DEF)
Uw auto is uitgerust met een systeem voor
selectieve katalytische reductie (SCR-
systeem) om te voldoen aan de zeer strenge
dieselemissienormen van het Environmental
Protection Agency.
Het doel van het SCR-systeem is de hoeveel-
heid NOx (stikstofoxiden die motoren uitsto-
ten), dat schadelijk is voor onze gezondheid
en het milieu, tot vrijwel nul terug te brengen.
Een kleine hoeveelheid Diesel Exhaust Fluid
(DEF) wordt vóór de katalysator in de uitlaat
gespoten, waar deze na verdamping de smog
veroorzakende stikstofoxiden (NOx) omzet in
onschadelijke stikstof (N2) en waterdamp
(H2O), twee natuurlijke bestanddelen van de
lucht die we inademen. U kunt in uw autorijden met het geruststellende idee dat uw
voertuig bijdraagt aan een schoner en gezon-
der milieu voor de huidige én komende gene-
raties.
Systeemoverzicht
Dit voertuig is uitgerust met een DEF-
inspuitsysteem (Diesel Exhaust Fluid) en een
SCR-katalysator (selectieve katalytische re-
ductie) om te voldoen aan de emissie-eisen.
Het DEF-inspuitsysteem bestaat uit de vol-
gende onderdelen:
• DEF-tank
• DEF-pomp
• DEF-verstuiver
• Elektronisch verwarmde DEF-leidingen
• NOx-sensoren
• Temperatuursensoren
• SCR-katalysator
Het DEF-inspuitsysteem en de SCR-
katalysator zorgen ervoor dat aan de
dieselemissie-eisen wordt voldaan met be-
houd van een uitstekend brandstofverbruik,
rijgedrag, koppel en vermogen.Raadpleeg de paragraaf "Display in de instru-
mentengroep" in het hoofdstuk "Uw Instru-
mentenpaneel leren kennen" voor systeem-
berichten en waarschuwingen.
OPMERKING:
• Uw voertuig is uitgerust met een DEF-
inspuitsysteem. Af en toe hoort u mogelijk
een klikkend geluid bij stilstand dat onder
de auto vandaan komt. Dit is normaal.
• De DEF-pomp blijft gedurende enige tijd na
het uitschakelen van de motor in werking
om het DEF-systeem door te spoelen. Dit is
de normale werking en het is mogelijk hoor-
baar vanaf de achterkant van de auto.
Opslag van Diesel Exhaust Fluid (DEF)
Diesel Exhaust Fluid (DEF) wordt beschouwd
als een zeer stabiel product met een lange
houdbaarheid. Als DEF wordt bewaard bij
temperaturen tussen -12 °C en 32 °C (10
° en 90 °F), is het ten minste één jaar
houdbaar.
STARTEN EN RIJDEN
206

Locatie Patroonzekering Microzekering Omschrijving
F40 – 10 A rood Hoogteverstelling daglichtlampen / koplampen
F42 – 20 A geel Claxon
F44 – 10 A rood Diagnosepoort
F45 – 5 A geelbruin Gateway voor cyberveiligheid
F49 – 10 A rood Geïntegreerd centrale deel/klimaatregeling
F50 – 20 A geel Luchtveringregelmodule/slipdifferentieel - indien aanwe-
zig
F51 – 15 A blauw Contactschakelaarmodule/startcontact zonder sleutel/
vergrendeling stuurkolom
F53 – 20 A geel Aanhanger – Linker richtingaanwijzer/remlicht — indien
aanwezig
F56 – 15 A blauw Extra inhoud (alleen dieselmotor)
F57 – 20 A geel NOx-sensor
F58 – 15 A blauw HID-koplampen links — indien aanwezig
F59 – 10 A rood Ontluchtingspomp (alleen dieselmotor)
F60 – 15 A blauw Transmissieregelmodule
F61 – 10 A rood Transmissieregelmodule / PM-sensor (alleen dieselmotor)
F62 – 10 A rood Koppeling airconditioning
F63 – 20 A geel Bobines (benzine), ureumverwarming (diesel)
F64 – 25 A transparant Brandstofverstuivers/aandrijflijn
F66 – 10 A rood Zonnedak/schakelaars voor passagiersramen/regensensor
F67 – 15 A blauw CD/DVD/Bluetooth handsfree-module — indien aanwezig
F68 – 20 A geel Motor achterruitwisser
F69 – 15 A blauw Voeding bermlicht — indien aanwezig
IN GEVAL VAN NOOD/PECH
234
