BEMÆRK:
Det er meget vigtigt, at du en gang om måne-
den kontrollerer dæktrykket i alle dækkene på
køretøjet, og opretholder det korrekte tryk.
TPMS består af følgende komponenter:
• Modtagermodul
• Fire følere til overvågning af dæktryk
• Kontrollampe for overvågning af dæktryk
Advarsler om lavt tryk ved overvågning af
dæktryk
"Tire Pressure Monitoring Telltale
Light" (Kontrollampen for overvåg-
ning af dæktryk) lyser i kombiinstru-
mentet, og meddelelsen "LOW TIRE PRES-
SURE" (Lavt dæktryk) vises i
kombiinstrumentet, og en alarmklokke akti-
veres, når dæktrykket er lavt i ét eller flere af
de fire aktive vejdæk. Hvis dette sker, skal du
stoppe så hurtigt som muligt, kontrollere
trykket i hvert dæk og pumpe dem op til
køretøjets anbefalede dæktryk (kolde dæk).
Når systemet modtager de opdaterede dæk-tryk, opdateres systemet automatisk, og "Tire
Pressure Monitoring Telltale Light" (Kontrol-
lampen for overvågning af dæktryk) slukkes.
BEMÆRK:
Når du fylder varme dæk, skal dæktrykket
muligvis øges med op til yderligere 4 psi
(28 kPa) over det anbefalede dæktryk (kolde
dæk) for at slukke Tire Pressure Monitoring
Telltale Light (Kontrollampen for overvågning
af dæktryk). Det kan være nødvendigt at køre
i op til 10 minutter med over 24 km/t
(15 mph), for at TPMS modtager disse oplys-
ninger.TPMS-serviceadvarsel
Når der registreres en systemfejl, blinker "Tire
Pressure Monitoring Telltale Light" (Kontrol-
lampen for overvågning af dæktryk) i 75 se-
kunder og lyser derefter konstant. Systemfej-
len aktiverer også en alarmklokke. Hvis
tændingen slås fra og til, gentages denne
sekvens, hvis systemfejlen stadig findes. In-
dikatorlampen for overvågning af dæktryk
slukkes, når fejltilstanden ikke længere fin-
des. Der kan opstå en systemfejl på grund af
følgende:• Støjsending på grund af elektroniske en-
heder eller kørsel i nærheden af steder, der
udsender de samme radiofrekvenser som
TPMS-følerne.
• Montering af en form for rudetoning, der
påvirker radiobølgesignaler.
• Store mængder sne eller is rundt om hju-
lene eller hjulkasserne.
• Brug af snekæder på køretøjet.
• Brug af hjul/dæk, som ikke er udstyret med
TPMS-følere.
Køretøjer med kompakt reservehjul eller ander-
ledes udformet reservehjul i fuld størrelse
1. Det kompakte reservehjul eller det ander-
ledes udformede reservehjul i fuld stør-
relse er ikke udstyret med en sensor til
overvågning af dæktryk. TPMS overvåger
derfor ikke trykket i reservehjulet.
2. Hvis du monterer det kompakte reserve-
hjul eller det anderledes udformede reser-
vehjul i fuld størrelse i stedet for et vejdæk
med et tryk på under advarselsgrænsen
for lavt tryk, vil du høre en ringelyd, og
"TPMS Telltale Light" (Kontrollampen for
95

BEMÆRK:
Når du fylder varme dæk, skal dæktrykket
muligvis øges med op til yderligere 4 psi
(28 kPa) over det anbefalede dæktryk (kolde
dæk) for at slukke Tire Pressure Monitoring
Telltale Light (Kontrollampen for overvågning
af dæktryk). Det kan være nødvendigt at køre
i op til 10 minutter med over 24 km/t
(15 mph), for at TPMS modtager disse oplys-
ninger.
Advarslen SERVICE TPMS (Efterse TPMS)
Når der registreres en systemfejl, blinker "Tire
Pressure Monitoring Telltale Light" (Kontrol-
lampen for overvågning af dæktryk) i 75 se-
kunder og lyser derefter konstant. Systemfej-
len aktiverer også en alarmklokke. Derudover
viser kombiinstrumentet meddelelsen "SER-
VICE TPM SYSTEM" (Efterse TPM-systemet)
i mindst fem sekunder og viser derefter stre-
ger (- -) i stedet for trykværdien for at angive,
hvilken føler der ikke modtages signal fra.
Hvis tændingen slås fra og til, gentages
denne sekvens, hvis systemfejlen stadig fin-
des. Hvis systemfejlen ikke længere forelig-
ger, blinker "Tire Pressure Monitoring Telltale
Light" (Kontrollampen for overvågning afdæktryk) ikke længere, meddelelsen "SER-
VICE TPM SYSTEM" (Efterse TPM-system)
vises ikke længere, og der vises en trykværdi i
stedet for stregerne. Der kan opstå en system-
fejl på grund af følgende:
• Støjsending på grund af elektroniske en-
heder eller kørsel i nærheden af steder, der
udsender de samme radiofrekvenser som
TPMS-følerne.
• Montering af en form for rudetoning, der
påvirker radiobølgesignaler.
• Store mængder sne eller is rundt om hju-
lene eller hjulkasserne.
• Brug af snekæder på køretøjet.
• Brug af hjul/dæk, som ikke er udstyret med
TPMS-følere.
Køretøjer med kompakt reservehjul eller ander-
ledes udformet reservehjul i fuld størrelse
1. Det kompakte reservehjul eller det ander-
ledes udformede reservehjul er ikke ud-
styret med en føler til overvågning af dæk-
tryk. TPMS overvåger derfor ikke trykket i
det kompakte reservedæk.
2. Hvis du monterer det kompakte reserve-
hjul eller det anderledes udformede reser-vehjul i stedet for et vejdæk, hvori trykket
er under advarselsgrænsen for lavt tryk,
lyser "TPMS Telltale Light" (Kontrollam-
pen for overvågning af dæktryk), og en
alarmklokke aktiveres, næste gang tæn-
dingen slås til. Derudover viser grafikken i
kombiinstrumentet fortsat trykværdien
med en anden farve eller fremhævet.
3. Efter kørsel med bilen i op til 10 minutter
med mere end 24 km/t (15 mph) blinker
"TPMS Telltale Light" (Kontrollampen for
overvågning af dæktryk) i 75 sekunder og
lyser derefter konstant. Derudover viser
kombiinstrumentet meddelelsen "SER-
VICE TPM SYSTEM" (Efterse TPM-
systemet) i fem sekunder, hvorefter der
vises streger (- -) i stedet for trykværdien.
4. Ved hver efterfølgende tændingsnøglecy-
klus aktiveres en alarmklokke, "TPMS
Telltale Light" (Kontrollampen for over-
vågning af dæktryk) blinker i 75 sekunder
og lyser derefter konstant, og kombiinstru-
mentet viser meddelelsen SERVICE TPM
SYSTEM (Efterse TPM-systemet) i fem
sekunder, hvorefter der vises streger (- -) i
stedet for trykværdien.
97

Handling Information
En enkelt alarm-
klokke lyder, når in-
dikatorlampen for
Passenger AIRBAG
ON (Passagerairbag
til)
tændes i
4 til 5 sekunder for
at bekræfte aktiverin-
gen af den avance-
rede frontairbag til
passager.
Indikatorlampen for
Passenger AIRBAG
ON (Passagerairbag
til)
lyser kon-
stant i midterkonsol
for at fortælle føreren
og forsædepassage-
ren, at den avance-
rede frontairbag til
passager er aktiveret/
slået til.
Følgende handlinger anført i ovenstående ta-
bel vil aktivere/slå den avancerede frontair-
bag til passager til. Indikatorlampen for Pas-
senger Air Bag ENABLE (ON)
(Passagerairbag aktiveret (Til))
på mid-terkonsollen lyser for at vise, at den avance-
rede frontairbag til passager vil blive udløst
under en kollision, der kræver udløsning af
airbag.
ADVARSEL!
• Anbring aldrig et bagudvendt børnesæde
foran en airbag. Airbags til fører- og
passagersædet kan ved udløsning forår-
sage dødsfald eller alvorlig personskade
på et barn på 12 år eller derunder, her-
under et barn i et bagudvendt børne-
sæde.
• Brug kun et bagudvendt børnesæde i et
køretøj med et bagsæde.
• Børn på 12 år eller derunder bør altid
sidde fastspændte på bagsædet i et kø-
retøj.
Stødpuder til knæ
Knæstødpuderne beskytter førerens og for-
sædepassagerens knæ og placerer de forreste
passagerer bedre i forhold til de forreste
airbags.
ADVARSEL!
• Du må ikke bore i, skære eller på nogen
måde manipulere med knæstødpu-
derne.
• Monter ikke tilbehør på knæstødpu-
derne, herunder f.eks. alarmlys, stereo-
anlæg, kommunikationsradioanlæg osv.
Supplerende sædemonterede sideairbags
(SAB'er) (hvis monteret)
Dit køretøj kan være udstyret med ekstra,
sædemonterede sideairbags (SAB'er). Se
venligst nedenstående oplysninger, hvis dit
køretøj er udstyret med ekstra, sædemonte-
rede sideairbags (SAB'er).
115

LED'en i ParkSense-kontakten er tændt, når
ParkSense er deaktiveret eller kræver service.
LED'en i ParkSense-kontakten er slukket, når
systemet er aktiveret. Hvis der trykkes på
ParkSense-kontakten, og der er behov for
service, blinker LED'en i ParkSense-
kontakten kortvarigt, hvorefter LED'en vil
være tændt.
Kombiinstrumentets display - Advarsel
Skærmbilledet ParkSense Warning (Park-
Sense advarsel) vises kun, hvis der vælges
Sound and Display (Lyd og display) fra sek-
tionen Brugerprogrammerede funktioner i
Uconnect-systemet. Se "Uconnect-
indstillinger" i "Multimedier" i instruktions-
bogen for at få yderligere oplysninger.
Skærmbilledet ParkSense Warning
(ParkSense-advarsel) er placeret i kombiin-
strumentets display. Det sørger for visuelle
advarsler, der angiver afstanden mellem den
bageste skærm/kofanger og den registrerede
forhindring. Se "Kombiinstrumentets dis-
play" i instruktionsbogen for at få yderligere
oplysninger.
Forholdsregler ved brug af
ParkSense-systemet
BEMÆRK:
• Sørg for, at den bagerste kofanger er fri for
sne, is, mudder, snavs og efterladenskaber,
så ParkSense-systemet kan fungere kor-
rekt.
• Trykluftbor, store lastvogne og andre vibra-
tioner kan påvirke ParkSense.
• Når du slår ParkSense fra, viser kombiin-
strumentets display "PARKSENSE OFF"
(ParkSense slået fra). Når du først har slået
ParkSense fra, forbliver det desuden deak-
tiveret, indtil du slår det til igen, også
selvom du drejer tændingsnøglen.
• Når ParkSense er slået til, reduceres radio-
ens lydstyrke, når ParkSense udsender en
tone.
• Rengør ParkSense-sensorerne jævnligt, og
pas på ikke at ridse eller beskadige dem.
Sensorerne må ikke være dækket til med is,
sne, sjap, mudder, snavs eller løst mate-
riale. I modsat fald kan det medføre, at
systemet ikke virker korrekt. ParkSense-
systemet vil muligvis ikke være i stand til atregistrere en forhindring bag kofangeren/
skærmen, eller det advarer muligvis om en
forhindring, der ikke er til stede.
• Brug ParkSense-kontakten til at slukke for
ParkSense-systemet, hvis genstande som
f.eks. cykelholdere, anhængertrækkroge
osv. er placeret i en afstand af 30 cm
(12 tommer) fra den bageste skærm/
kofanger. I modsat fald kan systemet fejl-
fortolke en genstand i umiddelbar nærhed
som et problem med sensorerne, hvilket
udløser meddelelsen "PARKSENSE UNA-
VAILABLE SERVICE REQUIRED" (Park-
Sense utilgængelig, service påkrævet) på
kombiinstrumentets display.
• Betjening af de bageste sensorer deaktive-
res automatisk, når anhængerens elstik
sættes i bilens trækkrogfatning. De bageste
sensorer aktiveres automatisk igen, når an-
hængerens kabelstik fjernes.
ADVARSEL!
• Føreren skal være opmærksom, når der
bakkes, også selvom ParkSense an-
vendes. Vær altid omhyggelig med at
kigge bag køretøjet, se bagud, og sørg for
175

• Softwaren og/eller hardwaren til nødop-
kaldssystemet er blevet beskadiget under
et sammenstød med et køretøj.
• Der er netværksproblemer, som vil kunne
begrænse eller forhindre servicearbejde
(f.eks. fejl hos operatøren, overbelastet net-
værk, dårligt vejr osv.).
Hvis tilslutningen af køretøjsbatteriet mislyk-
kes pga. et sammenstød eller en ulykke, kan
systemet understøtte et nødopkald i en be-
grænset tidsperiode. Hvis batterier frakobles
i forbindelse med vedligeholdelse, slukkes
systemet. I dette tilfælde vil det kun være
muligt at foretage et nødopkald, når batteriet
igen tilsluttes køretøjets elektriske system.
Systemkrav
• Denne funktion er kun tilgængelig på køre-
tøjer, der sælges i den eurasiske toldunion.
• Køretøjet skal have en fungerende 3G-
netværksforbindelse.
• Køretøjet skal være forsynes af et elsystem,
der fungerer korrekt.
• Tændingen skal stå i positionen RUN (Kør),
ACC eller OFF (Fra), indtil dens baggrunds-
belysning forbliver tændt.ADVARSEL!
• Anbring ikke noget på eller i nærheden
af køretøjets 3G- og GPS-antenner. Du
risikerer at hæmme modtagelse af 3G-
og GPS-signaler, hvilket kan forhindre
køretøjet i at foretage et nødopkald. Det
er nødvendigt at have en fungerende
3G-netværksforbindelse og et GPS-
signal, hvis nødopkaldssystemet skal
fungere ordentligt.
• Tilslut ikke nyt elektrisk udstyr i køretøj-
ets elektriske system. Det kan forhindre
køretøjet i at sende et signal til at op-
starte et nødopkald. Hvis du vil undgå
interferens, der kan forårsage, at nødop-
kaldssystemet svigter, må du aldrig til-
slutte nyt udstyr, f.eks. mobile tovejsra-
dioer, CB-radio, dataregistrering osv. til
køretøjets elektriske system eller skifte
antennerne på dit køretøj. HVIS KØRE-
TØJET AF EN ELLER ANDEN ÅRSAG
MISTER BATTERISTRØM (BÅDE UN-
DER ELLER EFTER EN ULYKKE), FUN-
GERER MTC+ FUNKTIONER, -APPS
OG -SERVICER BL.A. IKKE.
ADVARSEL!
• Styreenheden til passagersikkerhedssy-
stemet (ORC) tænder advarselslampen
for airbag på kombiinstrumentet, hvis
der registreres en fejl et sted i airbagsy-
stemet. Hvis advarselslampen til airbag
lyser, fungerer airbagsystemet muligvis
ikke korrekt, og nødopkaldssystemet kan
muligvis ikke sende et signal til en nød-
hjælpsoperatør. Hvis advarselslampen
til airbag lyser, skal Service-netværket
kontaktes med det samme.
• Hvis LED'en på nødopkaldsknappen ig-
noreres, kan det medføre, at du ikke kan
ringe til en nødhjælpsoperatør, hvis det
bliver nødvendigt. Hvis LED'en på
nødopkaldsknappen lyser rød, skal du
kontakte Service-netværket for at få
nødopkaldssystemet kontrolleret med
det samme.
• Hvis nogen i bilen er i fare, f.eks. ved
synlig brand eller røg, farlige vejforhold
eller steder, skal du ikke vente på at få
kontakt til en nødhjælpsoperatør. Alle
personer skal straks forlade køretøjet og
bringe sig i sikkerhed.
NØDSITUATION
196

Sikringsboksen har ekstra ATO-sikringsholdere monteret i bunden af kassen.
Fordybning ATO/UNIVAL-sikring Beskrivelse
F1 5 A beige Kraftoverføringsstyremodul (4x4/firhjulstræk
(AWD))
F2 10 A rød ECM (Engine Control Module) – Startdiagnosti-
ceringsregistrering
F3 2 A grå Modulratstyring
Indvendige sikringer
Det indvendige sikringspanel er placeret i passagerkabinen på venstre sides instrumentpanel under instrumentbrættet.
Fordybning Knivsikring Beskrivelse
F31 7,5 A brun Styreenhed til passagersikkerhedssystem (ORC)
F33 20 A gul Vinduesmotor, passagerside
F34 20 A gul Vinduesmotor, førerside
F36 20 A gulIndtrængningsmodul/sirene, radio, UCI/USB-port, VSU, klimaregule-
ring, elektronisk ratlås, el-betjente spejle
F37 10 A rødInstrumentpanelgruppe, kraftoverføringsstyremodul, adaptiv fartpilot,
ECC-blæser (HVAC)
F38 20 A gul Dørlåsning/-oplåsning
F42 7,5 A brun Bremsesystemmodul, elektrisk servostyring
F43 20 A gul Forreste og bagerste sprinklerpumpe
F47 20 A gul Bageste venstre rudehejs
F48 20 A gul Bageste højre rudehejs
207

ADVARSEL!
• Batterier indeholder svovlsyre, som kan
give forbrændinger på huden eller i øj-
nene og danne brint, der er brændbart
og kan eksplodere. Hold åben ild eller
gnister væk fra batteriet.
1. Træk parkeringsbremsen, sæt automat-
gearet i positionen Parkering (Manuelt
gear i neutral), og drej tændingskontakten
til OFF/LOCK (Fra/Lås).
2. Sluk for varmeapparatet, radioen og alt
unødvendigt elektrisk udstyr.
3. Hvis du bruger et andet køretøj til at starte
batteriet, skal du parkere køretøjet, så
startkablerne kan nå, trække parkerings-
bremsen og sørge for, at tændingskontak-
ten er på OFF/LOCK (Fra/Lås).
ADVARSEL!
Lad ikke køretøjerne røre hinanden, da det
kan etablere en stelforbindelse og medføre
personskade.
Fremgangsmåde til start med startkabler
ADVARSEL!
Hvis du ikke nøje følger denne starthjælps-
procedure, kan det føre til person- eller
tingsskade som følge af batterieksplosion.
FORSIGTIG!
Hvis du ikke følger disse procedurer, kan
det føre til skade af opladningssystemet i
startkøretøjet eller køretøjet med det af-
ladte batteri.
Tilslutning af startkablerne
1. Slut den positive(+)ende af startkablet til
den positive(+)pol på køretøjet med det
afladte batteri.
2. Slut den anden ende af det positive(+)
startkabel til den positive(+)klemme på
startbatteriet.
3. Slut den negative(-)ende af startkablet til
den negative(-)klemme på køretøjet med
det afladte batteri.4. Slut den anden ende af det negative(-)
startkabel til en god kontakt på motorstel-
forbindelsen (frilagt metaldel på startkø-
retøjet) på afstand af batteriet og
brændstofsystemet.
ADVARSEL!
Slut ikke startkablet til det afladede batte-
ris negative (-) pol. Resulterende elektri-
ske gnister kan få batteriet til at eksplo-
Egnet motorstel (eksempelmotor vist)
225

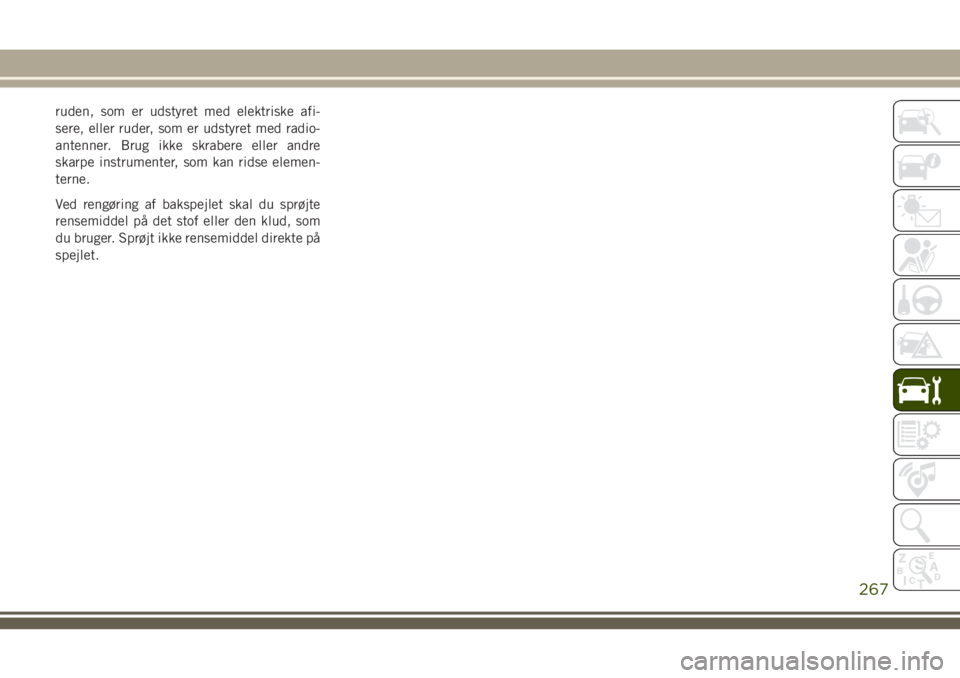

ruden, som er udstyret med elektriske afi-
sere, eller ruder, som er udstyret med radio-
antenner. Brug ikke skrabere eller andre
skarpe instrumenter, som kan ridse elemen-
terne.
Ved rengøring af bakspejlet skal du sprøjte
rensemiddel på det stof eller den klud, som
du bruger. Sprøjt ikke rensemiddel direkte på
spejlet.
267
