2018 JEEP CHEROKEE klimatizace

Ikona Popis
Tlačítko SYNC (Synchronizace) – pokud je součástí výbavy
Stisknutím tlačítka SYNC (Synchronizace) na dotykové obrazovce lze zapnout nebo vypnout funkci SYNC (Synchroni-
zace). Když je tato funkce zapnutá, svítí indikátor SYNC (Synchronizace). Funkce SYNC (Synchronizace) se používá
pro synchronizaci nastavení teploty pro spolujezdce v souladu s nastavením teploty pro řidiče. Když při zapnuté funkci
SYNC (Synchronizace) dojde ke změně nastavení teploty pro spolujezdce, tato funkce se automaticky deaktivuje.
Knoflík na čelním
panelu
Tlačítka na dotykové
obrazovce
Ovládání ventilátoru
Ovládání ventilátoru se používá k regulování množství vzduchu přiváděného systémem klimatizace. K dispozici je
sedm rychlostí ventilátoru. Nastavení rychlosti ventilátoru způsobí, že se automatický provoz přepne do manuálního
režimu. Rychlosti lze volit pomocí knoflíku ovládání ventilátoru na čelním panelu nebo tlačítek na dotykové obrazovce.
•Čelní panel:Otáčky ventilátoru se zvyšují při otáčení knoflíku ovládání ventilátoru doprava od nejnižšího nastavení.
Při otáčení knoflíku ovládání ventilátoru doleva se otáčky ventilátoru snižují.
•Dotyková obrazovka:Malou ikonu ventilátoru použijte pro snížení nastavení otáček ventilátoru a velkou ikonu
ventilátoru použijte pro zvýšení nastavení otáček ventilátoru. Otáčky ventilátoru lze rovněž nastavit stisknutím proužku
se symbolem ventilátoru umístěného mezi ikonami.
Režim přístrojové
desky
Režim přístrojové desky
Vzduch proudí z výstupů v přístrojové desce. U každého z těchto výstupů lze individuálně seřídit směr proudění vzdu-
chu. Lamely středních a vnějších výstupů lze nasměrovat nahoru a dolů nebo do stran a usměrnit tak proud vzduchu.
Pod lamelami se nachází ovládací kolečko, kterým se vypíná nebo seřizuje množství vzduchu proudícího z těchto
výstupů.
45

Ikona Popis
Dvouúrovňový režim
Dvouúrovňový režim
Vzduch proudí z výstupů v přístrojové desce, z výstupů v podlaze a výstupů pro odmrazování. Malé množství vzduchu
je nasměrováno do odmrazovacích výstupů a výstupů pro odmlžení bočních oken.
POZNÁMKA:
Dvouúrovňový režim zajišťuje komfortní podmínky v kabině tím, že z výstupů v přístrojové desce proudí chladnější
vzduch a z výstupů v podlaze proudí teplejší vzduch.
Režim podlahy
Režim podlahy
Vzduch proudí z výstupů v podlaze. Malé množství vzduchu je nasměrováno do odmrazovacích výstupů a výstupů pro
odmlžení bočních oken.
Smíšený režim
Smíšený režim
Vzduch proudí z výstupů v podlaze, z odmrazovacích výstupů a z výstupů pro odmlžení bočních oken. Toto nastavení
nejlépe pracuje v chladných podmínkách nebo při sněžení, kdy je na čelní sklo nutné foukat více teplého vzduchu.
Toto nastavení je vhodné pro udržení komfortu a pro současné odstranění vlhkosti z čelního skla.
Tlačítko vypnutí ovládání klimatizace
Stisknutím a uvolněním tohoto tlačítka vypnete ovládání klimatizace.
SEZNÁMENÍ S VOZIDLEM
46

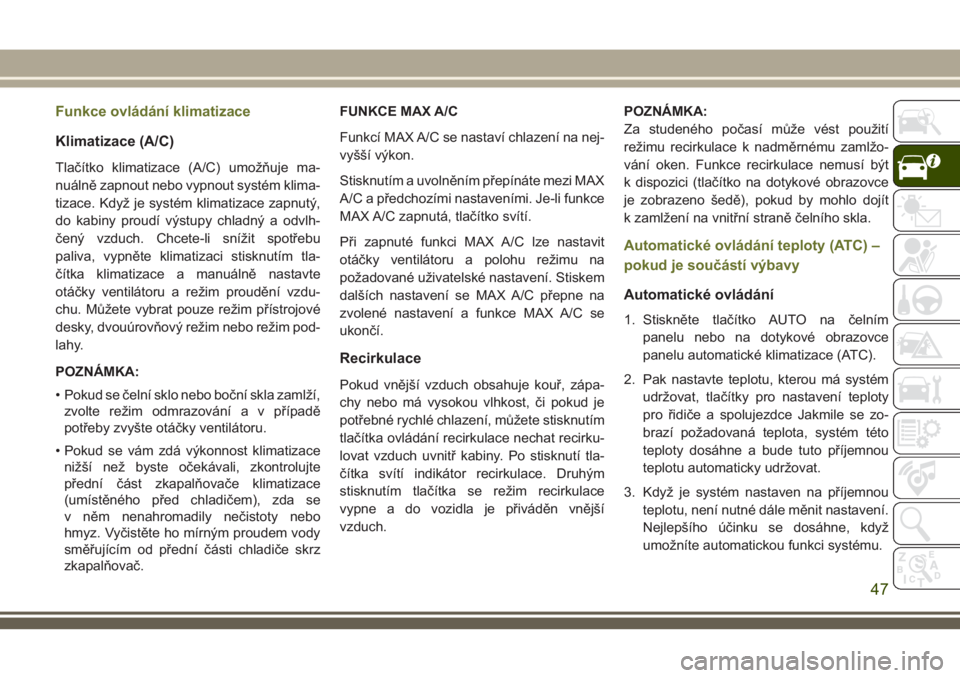

Funkce ovládání klimatizace
Klimatizace (A/C)
Tlačítko klimatizace (A/C) umožňuje ma-
nuálně zapnout nebo vypnout systém klima-
tizace. Když je systém klimatizace zapnutý,
do kabiny proudí výstupy chladný a odvlh-
čený vzduch. Chcete-li snížit spotřebu
paliva, vypněte klimatizaci stisknutím tla-
čítka klimatizace a manuálně nastavte
otáčky ventilátoru a režim proudění vzdu-
chu. Můžete vybrat pouze režim přístrojové
desky, dvouúrovňový režim nebo režim pod-
lahy.
POZNÁMKA:
• Pokud se čelní sklo nebo boční skla zamlží,
zvolte režim odmrazování a v případě
potřeby zvyšte otáčky ventilátoru.
• Pokud se vám zdá výkonnost klimatizace
nižší než byste očekávali, zkontrolujte
přední část zkapalňovače klimatizace
(umístěného před chladičem), zda se
v něm nenahromadily nečistoty nebo
hmyz. Vyčistěte ho mírným proudem vody
směřujícím od přední části chladiče skrz
zkapalňovač.FUNKCE MAX A/C
Funkcí MAX A/C se nastaví chlazení na nej-
vyšší výkon.
Stisknutím a uvolněním přepínáte mezi MAX
A/C a předchozími nastaveními. Je-li funkce
MAX A/C zapnutá, tlačítko svítí.
Při zapnuté funkci MAX A/C lze nastavit
otáčky ventilátoru a polohu režimu na
požadované uživatelské nastavení. Stiskem
dalších nastavení se MAX A/C přepne na
zvolené nastavení a funkce MAX A/C se
ukončí.
Recirkulace
Pokud vnější vzduch obsahuje kouř, zápa-
chy nebo má vysokou vlhkost, či pokud je
potřebné rychlé chlazení, můžete stisknutím
tlačítka ovládání recirkulace nechat recirku-
lovat vzduch uvnitř kabiny. Po stisknutí tla-
čítka svítí indikátor recirkulace. Druhým
stisknutím tlačítka se režim recirkulace
vypne a do vozidla je přiváděn vnější
vzduch.POZNÁMKA:
Za studeného počasí může vést použití
režimu recirkulace k nadměrnému zamlžo-
vání oken. Funkce recirkulace nemusí být
k dispozici (tlačítko na dotykové obrazovce
je zobrazeno šedě), pokud by mohlo dojít
k zamlžení na vnitřní straně čelního skla.
Automatické ovládání teploty (ATC) –
pokud je součástí výbavy
Automatické ovládání
1. Stiskněte tlačítko AUTO na čelním
panelu nebo na dotykové obrazovce
panelu automatické klimatizace (ATC).
2. Pak nastavte teplotu, kterou má systém
udržovat, tlačítky pro nastavení teploty
pro řidiče a spolujezdce Jakmile se zo-
brazí požadovaná teplota, systém této
teploty dosáhne a bude tuto příjemnou
teplotu automaticky udržovat.
3. Když je systém nastaven na příjemnou
teplotu, není nutné dále měnit nastavení.
Nejlepšího účinku se dosáhne, když
umožníte automatickou funkci systému.
47

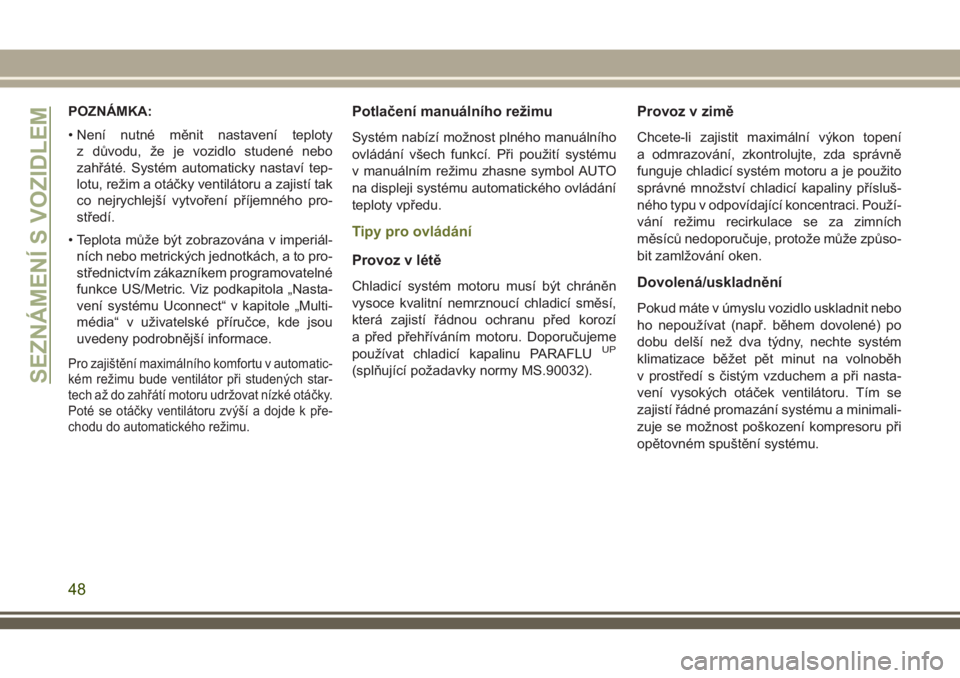

POZNÁMKA:
• Není nutné měnit nastavení teploty
z důvodu, že je vozidlo studené nebo
zahřáté. Systém automaticky nastaví tep-
lotu, režim a otáčky ventilátoru a zajistí tak
co nejrychlejší vytvoření příjemného pro-
středí.
• Teplota může být zobrazována v imperiál-
ních nebo metrických jednotkách, a to pro-
střednictvím zákazníkem programovatelné
funkce US/Metric. Viz podkapitola „Nasta-
vení systému Uconnect“ v kapitole „Multi-
média“ v uživatelské příručce, kde jsou
uvedeny podrobnější informace.
Pro zajištění maximálního komfortu v automatic-
kém režimu bude ventilátor při studených star-
tech až do zahřátí motoru udržovat nízké otáčky.
Poté se otáčky ventilátoru zvýší a dojde k pře-
chodu do automatického režimu.
Potlačení manuálního režimu
Systém nabízí možnost plného manuálního
ovládání všech funkcí. Při použití systému
v manuálním režimu zhasne symbol AUTO
na displeji systému automatického ovládání
teploty vpředu.
Tipy pro ovládání
Provoz v létě
Chladicí systém motoru musí být chráněn
vysoce kvalitní nemrznoucí chladicí směsí,
která zajistí řádnou ochranu před korozí
a před přehříváním motoru. Doporučujeme
používat chladicí kapalinu PARAFLU
UP
(splňující požadavky normy MS.90032).
Provoz v zimě
Chcete-li zajistit maximální výkon topení
a odmrazování, zkontrolujte, zda správně
funguje chladicí systém motoru a je použito
správné množství chladicí kapaliny přísluš-
ného typu v odpovídající koncentraci. Použí-
vání režimu recirkulace se za zimních
měsíců nedoporučuje, protože může způso-
bit zamlžování oken.
Dovolená/uskladnění
Pokud máte v úmyslu vozidlo uskladnit nebo
ho nepoužívat (např. během dovolené) po
dobu delší než dva týdny, nechte systém
klimatizace běžet pět minut na volnoběh
v prostředí s čistým vzduchem a při nasta-
vení vysokých otáček ventilátoru. Tím se
zajistí řádné promazání systému a minimali-
zuje se možnost poškození kompresoru při
opětovném spuštění systému.
SEZNÁMENÍ S VOZIDLEM
48

Zamlžování oken
Vnitřní strany oken vozidla mají tendenci
k zamlžování při mírném, deštivém nebo
vlhkém počasí. Chcete-li zajistit průhlednost
oken, vyberte režim odmrazování nebo smí-
šený režim a zvyšte otáčky ventilátoru
vpředu. Nepoužívejte režim recirkulace bez
klimatizace dlouhodobě, protože může
docházet k zamlžení.
VAROVÁNÍ!
Při nedodržení následujících varování
může dojít k poškození topných prvků:
• Při mytí vnitřního povrchu zadního
okna buďte opatrní. Na vnitřní povrch
skla nepoužívejte brusné čisticí pro-
středky. Používejte měkkou utěrku
a slabý čisticí roztok. Sklo utírejte rov-
noběžně s topnými prvky. Po namo-
čení teplou vodou by se mohly odlupo-
vat nálepky.
• Na vnitřní povrch skla nepoužívejte
škrabky, ostré předměty nebo brusné
čisticí prostředky.
VAROVÁNÍ!
• Udržujte všechny předměty v dosta-
tečné vzdálenosti od skla.
Nasávání vnějšího vzduchu
Zkontrolujte, zda není sání vzduchu umís-
těné přímo před předním sklem zaneseno
smetím, například listy. Listy nahromaděné
v sání vzduchu mohou omezovat proudění
vzduchu, a pokud se dostanou do sběrného
potrubí, mohou ucpat odvody vody. V zim-
ních měsících kontrolujte, zda není v sání
vzduchu led, rozbředlý sníh nebo sníh.
Vzduchový filtr kabiny
Systém automatické klimatizace filtruje ze
vzduchu prach a pyl. Pokud požadujete ser-
vis nebo výměnu vzduchového filtru kabiny,
obraťte se na autorizovaného dealera.
OKNA
Ovladače elektricky ovládaných oken
Ovládací prvky na dveřích řidiče ovládají
okna všech dveří.
Spínače elektricky ovládaných oken
1 – Spínače předních elektricky ovláda-
ných oken
2 – Spínače zadních elektricky ovláda-
ných oken
49

VNITŘNÍ VYBAVENÍ
Elektrické zásuvky
V tomto vozidle jsou instalovány tři
12voltové elektrické zásuvky.
Přední 12voltová zásuvka se nachází pod
ovládáním klimatizace v centru médií a je
pod napětím, pokud je spínač zapalování
v poloze ON/RUN (Zapnuto/chod). Výstup
může být použit pro obvyklou jednotku zapa-
lovače cigaret nebo pro napájení příslušen-
ství určené pro použití se standardním adap-
térem pro elektrickou zásuvku.
12voltová zásuvka ve středové konzole se
napájí přímo z akumulátoru (je vždy pod
napětím). Zařízení zapojená do této zásuvky
mohou vybít akumulátor anebo zabránit
nastartování motoru.
Přední elektrická zásuvkaElektrická zásuvka ve středové
konzole
SEZNÁMENÍ S VOZIDLEM
56

Kontrolka se rozsvítí také v případě, když je
aktivována parkovací brzda a spínač zapa-
lování je nastaven do polohy ON/RUN
(Zapnuto/chod).
POZNÁMKA:
Tato kontrolka informuje pouze o tom, že je
aktivována parkovací brzda. Neukazuje stu-
peň účinku brzdy.
– Kontrolka zabezpečení vozidla –
pokud je součástí výbavy
Tato kontrolka bude rychle blikat přibližně
15 sekund, když je aktivován bezpečnostní
alarm vozidla, a pak bude blikat pomalu,
dokud alarmový systém nebude deaktivo-
ván.
– Kontrolka tlaku oleje
Tato kontrolka se rozsvítí při nízkém tlaku
motorového oleje. Pokud se tato kontrolka
rozsvítí během jízdy, co nejdříve vozidlo
odstavte a vypněte motor. Když se tato kon-
trolka rozsvítí, rozezní se akustický signál.Nepoužívejte vozidlo, dokud příčina nebude
odstraněna. Tato kontrolka neinformuje
o množství oleje v motoru. Hladinu motoro-
vého oleje je potřeba zkontrolovat pod kapo-
tou.
— Kontrolka teploty převodovky –
pokud je součástí výbavy
Tato kontrolka se rozsvítí při vysoké teplotě
kapaliny v převodovce. K takovému zvýšení
teploty může dojít, používá-li se vozidlo
v náročných podmínkách, jako například při
tažení přívěsu. Pokud se tato kontrolka roz-
svítí, zastavte vozidlo a nechte motor běžet
ve volnoběžných otáčkách nebo trochu rych-
leji s převodovkou v poloze PARKOVÁNÍ
nebo NEUTRÁL, dokud kontrolka nezhasne.
Jakmile kontrolka zhasne, můžete pokračo-
vat v normální jízdě.
UPOZORNĚNÍ!
Budete-li pokračovat v jízdě, i když svítí
kontrolka teploty převodovky, může dojít
k vykypění převodového oleje, který přijde
do kontaktu s horkým motorem nebo výfu-
kovými součástmi a způsobí požár.
VAROVÁNÍ!
Nepřetržitá jízda s rozsvícenou kontrol-
kou teploty převodovky může způsobit
závažné poškození převodovky nebo její
selhání.
– Kontrolka teploty chladicí kapa-
liny motoru
Tato kontrolka upozorňuje na přehřátí
motoru. Pokud je teplota chladicí kapaliny
motoru příliš vysoká, tato kontrolka se roz-
svítí a zazní jeden akustický signál.
Pokud se tato kontrolka rozsvítí během jízdy,
zajeďte bezpečně ke krajnici a zastavte vozi-
dlo. Je-li systém klimatizace zapnutý,
vypněte jej. Také nastavte řadicí páku do
polohy NEUTRÁL a nechte vozidlo běžet ve
volnoběžných otáčkách. Pokud se hodnota
teploty nevrátí k normálu, okamžitě motor
vypněte a volejte servis. Viz podkapitola
„Dojde-li k přehřátí motoru“ kapitoly „V pří-
padě nouze“, kde jsou uvedeny podrobnější
informace.
65

Deaktivace a aktivace HSA
Tuto funkci lze zapínat nebo vypínat.
Chcete-li změnit aktuální nastavení, postu-
pujte následovně:
• Chcete-li systém HSA deaktivovat pomocí
displeje sdruženého přístroje, vyhledejte
další informace v podkapitole „Displej
sdruženého přístroje“ v kapitole „Sezná-
mení s přístrojovou deskou“.
• Chcete-li systém HSA deaktivovat pomocí
nastavení systému Uconnect, viz podkapi-
tola „Nastavení systému Uconnect“ v kapi-
tole „Multimédia“, kde jsou uvedeny
podrobnější informace.
U vozidel, která nejsou vybavena displejem
sdruženého přístroje, postupujte takto:
1. Umístěte volant na střed (přední kola
směřují přímo vpřed).
2. Zařaďte polohu PARKOVÁNÍ.
3. Zatáhněte parkovací brzdu.
4. Spusťte motor.
5. Otočte volantem mírně o více než polo-
vinu otáčky doleva.6. Stiskněte spínač „ESC Off“ (ESC
vypnuto) na dolním panelu spínačů pod
ovládáním klimatizace čtyřikrát během
20 sekund. „Indikátor vypnutí systému
ESC“ by se měl zapnout a vypnout
dvakrát.
7. Otočte volant zpět do střední polohy
a pak ještě mírně více než o polovinu
otáčky doprava.
8. Nastavte zapalování do polohy OFF
(Vypnuto) a potom zpět do polohy ON
(Zapnuto). Pokud byla celá posloupnost
upozornění dokončena správně, „indiká-
tor vypnutí systému ESC“ několikrát
zabliká pro potvrzení, že je systém HSA
deaktivován.
9. Chcete-li vrátit původní nastavení
funkce, tyto úkony zopakujte.
Tažení přívěsu vozidlem vybaveným
systémem HSA
Systém HSA bude při tažení přívěsu rovněž
poskytovat pomoc za účelem zmírnění ten-
dence sjíždění směrem dozadu.
UPOZORNĚNÍ!
• Pokud u přívěsu používáte ovladač
brzd, lze brzdy přívěsu aktivovat
a deaktivovat pomocí spínače brzd.
V takovém případě nemusí mít brzdy po
uvolnění brzdového pedálu dostatečný
tlak, který by udržel vozidlo i přívěsu na
svahu. Aby se zabránilo sjíždění vozidla
ze svahu při přidání plynu, je nutné před
uvolněním brzdového pedálu ručně
aktivovat brzdy přívěsu nebo více
sešlápnout brzdový pedál vozidla.
• Systém HSA není parkovací brzda. Při
vystupování z vozidla vždy úplně zatáh-
něte parkovací brzdu. Také nezapo-
meňte uvést převodovku do polohy
PARKOVÁNÍ.
• Při nedodržení těchto upozornění může
dojít k nehodě nebo k vážnému úrazu
osob.
81
