Manutenzione

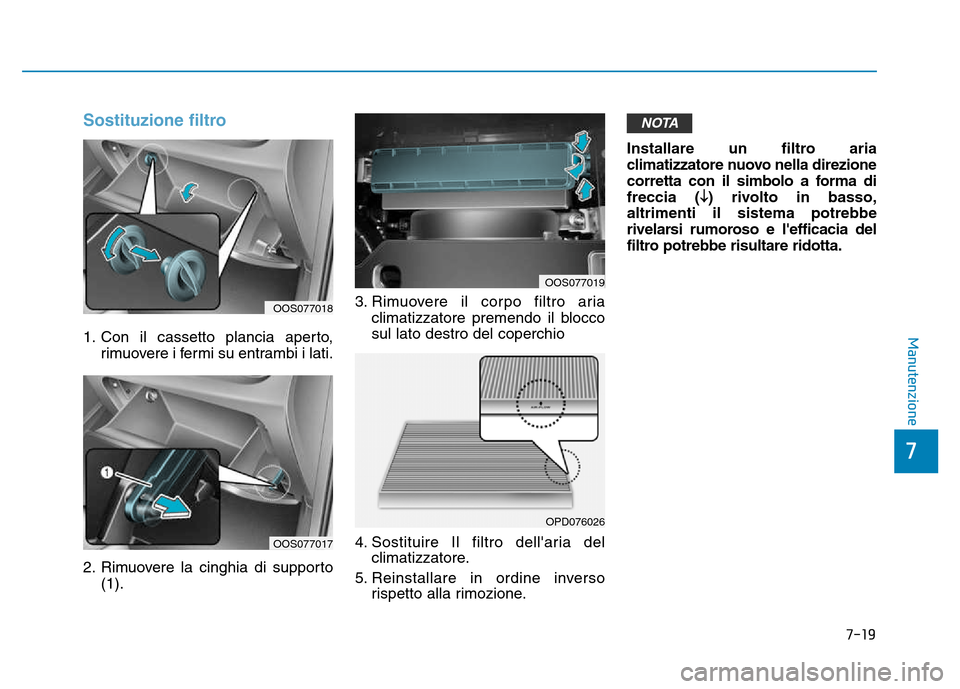

Sostituzione filtro
1. Con il cassetto plancia aperto,rimuovere i fermi su entrambi i lati.
2. Rimuovere la cinghia di supporto (1). 3. Rimuovere il corpo filtro aria
climatizzatore premendo il blocco sul lato destro del coperchio
4. Sostituire Il filtro dell'aria del climatizzatore.
5. Reinstallare in ordine inverso rispetto alla rimozione. Installare un filtro aria
climatizzatore nuovo nella direzione
corretta con il simbolo a forma difreccia (
) rivolto in basso,
altrimenti il sistema potrebbe
rivelarsi rumoroso e l'efficacia del
filtro potrebbe risultare ridotta.
NOTA
7
OOS077018
OOS077017
OOS077019
OPD076026
