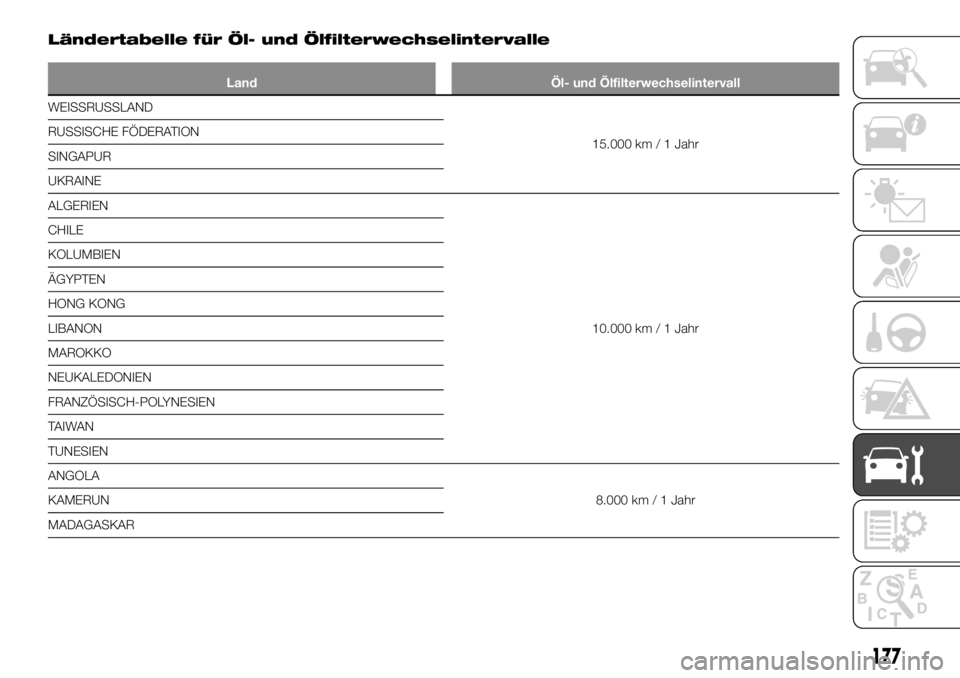

Ländertabelle für Öl- und Ölfilterwechselintervalle
Land Öl- und Ölfilterwechselintervall
WEISSRUSSLAND
15.000 km / 1 Jahr RUSSISCHE FÖDERATION
SINGAPUR
UKRAINE
ALGERIEN
10.000 km / 1 Jahr CHILE
KOLUMBIEN
ÄGYPTEN
HONG KONG
LIBANON
MAROKKO
NEUKALEDONIEN
FRANZÖSISCH-POLYNESIEN
TAIWAN
TUNESIEN
ANGOLA
8.000 km / 1 Jahr KAMERUN
MADAGASKAR
177

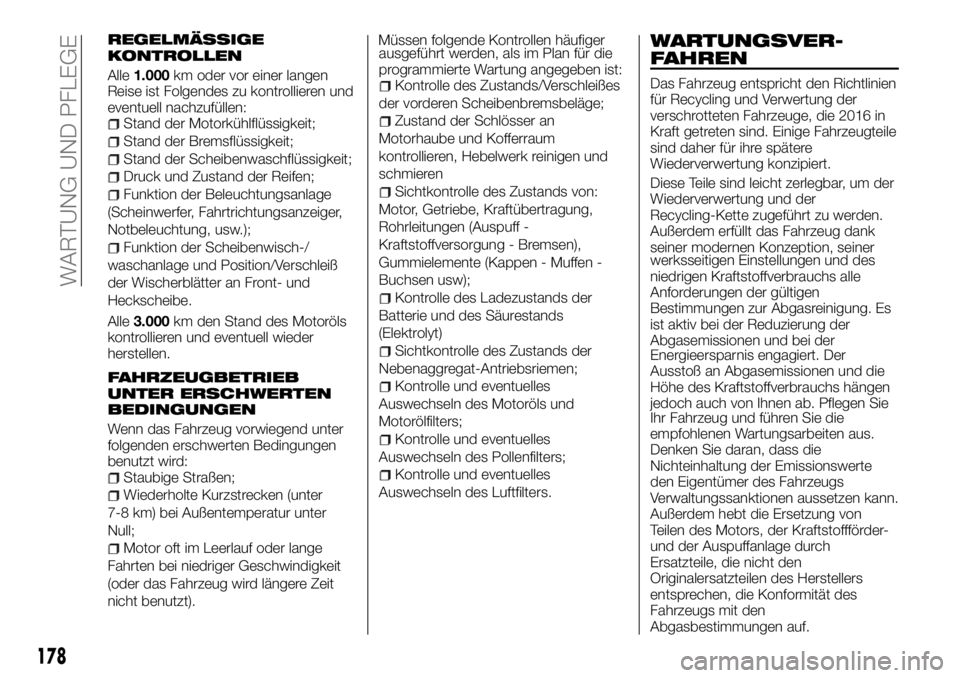

REGELMÄSSIGE
KONTROLLEN
Alle1.000km oder vor einer langen
Reise ist Folgendes zu kontrollieren und
eventuell nachzufüllen:
Stand der Motorkühlflüssigkeit;
Stand der Bremsflüssigkeit;
Stand der Scheibenwaschflüssigkeit;
Druck und Zustand der Reifen;
Funktion der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Notbeleuchtung, usw.);
Funktion der Scheibenwisch-/
waschanlage und Position/Verschleiß
der Wischerblätter an Front- und
Heckscheibe.
Alle3.000km den Stand des Motoröls
kontrollieren und eventuell wieder
herstellen.
FAHRZEUGBETRIEB
UNTER ERSCHWERTEN
BEDINGUNGEN
Wenn das Fahrzeug vorwiegend unter
folgenden erschwerten Bedingungen
benutzt wird:
Staubige Straßen;
Wiederholte Kurzstrecken (unter
7-8 km) bei Außentemperatur unter
Null;
Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
(oder das Fahrzeug wird längere Zeit
nicht benutzt).Müssen folgende Kontrollen häufiger
ausgeführt werden, als im Plan für die
programmierte Wartung angegeben ist:
Kontrolle des Zustands/Verschleißes
der vorderen Scheibenbremsbeläge;
Zustand der Schlösser an
Motorhaube und Kofferraum
kontrollieren, Hebelwerk reinigen und
schmieren
Sichtkontrolle des Zustands von:
Motor, Getriebe, Kraftübertragung,
Rohrleitungen (Auspuff -
Kraftstoffversorgung - Bremsen),
Gummielemente (Kappen - Muffen -
Buchsen usw);
Kontrolle des Ladezustands der
Batterie und des Säurestands
(Elektrolyt)
Sichtkontrolle des Zustands der
Nebenaggregat-Antriebsriemen;
Kontrolle und eventuelles
Auswechseln des Motoröls und
Motorölfilters;
Kontrolle und eventuelles
Auswechseln des Pollenfilters;
Kontrolle und eventuelles
Auswechseln des Luftfilters.
WARTUNGSVER-
FAHREN
Das Fahrzeug entspricht den Richtlinien
für Recycling und Verwertung der
verschrotteten Fahrzeuge, die 2016 in
Kraft getreten sind. Einige Fahrzeugteile
sind daher für ihre spätere
Wiederverwertung konzipiert.
Diese Teile sind leicht zerlegbar, um der
Wiederverwertung und der
Recycling-Kette zugeführt zu werden.
Außerdem erfüllt das Fahrzeug dank
seiner modernen Konzeption, seiner
werksseitigen Einstellungen und des
niedrigen Kraftstoffverbrauchs alle
Anforderungen der gültigen
Bestimmungen zur Abgasreinigung. Es
ist aktiv bei der Reduzierung der
Abgasemissionen und bei der
Energieersparnis engagiert. Der
Ausstoß an Abgasemissionen und die
Höhe des Kraftstoffverbrauchs hängen
jedoch auch von Ihnen ab. Pflegen Sie
Ihr Fahrzeug und führen Sie die
empfohlenen Wartungsarbeiten aus.
Denken Sie daran, dass die
Nichteinhaltung der Emissionswerte
den Eigentümer des Fahrzeugs
Verwaltungssanktionen aussetzen kann.
Außerdem hebt die Ersetzung von
Teilen des Motors, der Kraftstoffförder-
und der Auspuffanlage durch
Ersatzteile, die nicht den
Originalersatzteilen des Herstellers
entsprechen, die Konformität des
Fahrzeugs mit den
Abgasbestimmungen auf.
178
WARTUNG UND PFLEGE

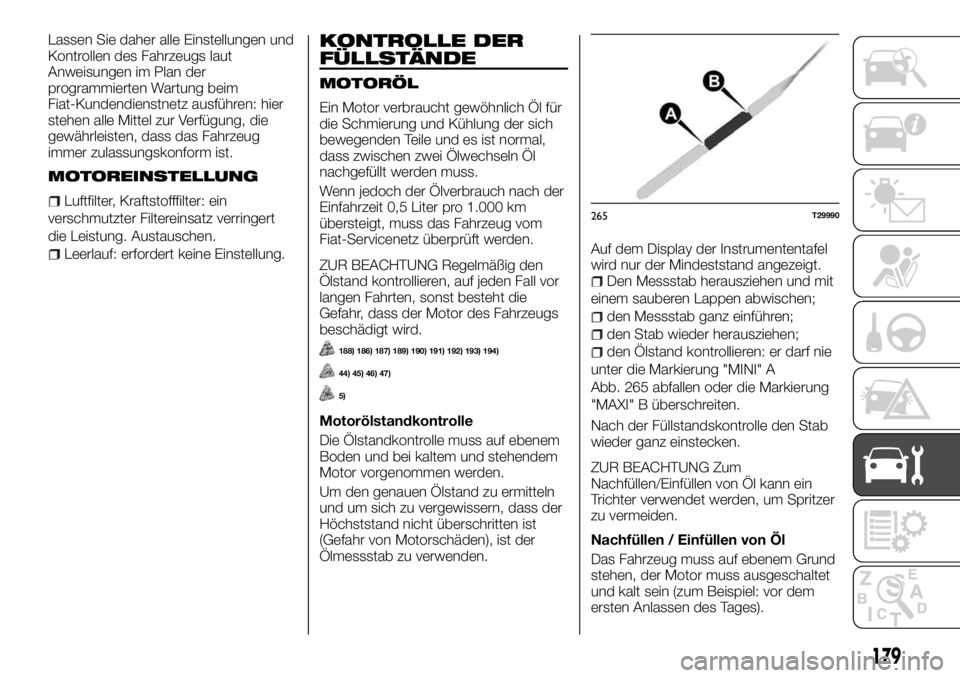

Lassen Sie daher alle Einstellungen und
Kontrollen des Fahrzeugs laut
Anweisungen im Plan der
programmierten Wartung beim
Fiat-Kundendienstnetz ausführen: hier
stehen alle Mittel zur Verfügung, die
gewährleisten, dass das Fahrzeug
immer zulassungskonform ist.
MOTOREINSTELLUNG
Luftfilter, Kraftstofffilter: ein
verschmutzter Filtereinsatz verringert
die Leistung. Austauschen.
Leerlauf: erfordert keine Einstellung.
KONTROLLE DER
FÜLLSTÄNDE
MOTORÖL
Ein Motor verbraucht gewöhnlich Öl für
die Schmierung und Kühlung der sich
bewegenden Teile und es ist normal,
dass zwischen zwei Ölwechseln Öl
nachgefüllt werden muss.
Wenn jedoch der Ölverbrauch nach der
Einfahrzeit 0,5 Liter pro 1.000 km
übersteigt, muss das Fahrzeug vom
Fiat-Servicenetz überprüft werden.
ZUR BEACHTUNG Regelmäßig den
Ölstand kontrollieren, auf jeden Fall vor
langen Fahrten, sonst besteht die
Gefahr, dass der Motor des Fahrzeugs
beschädigt wird.
188) 186) 187) 189) 190) 191) 192) 193) 194)
44) 45) 46) 47)
5)
Motorölstandkontrolle
Die Ölstandkontrolle muss auf ebenem
Boden und bei kaltem und stehendem
Motor vorgenommen werden.
Um den genauen Ölstand zu ermitteln
und um sich zu vergewissern, dass der
Höchststand nicht überschritten ist
(Gefahr von Motorschäden), ist der
Ölmessstab zu verwenden.Auf dem Display der Instrumententafel
wird nur der Mindeststand angezeigt.
Den Messstab herausziehen und mit
einem sauberen Lappen abwischen;
den Messstab ganz einführen;
den Stab wieder herausziehen;
den Ölstand kontrollieren: er darf nie
unter die Markierung "MINI" A
Abb. 265 abfallen oder die Markierung
"MAXI" B überschreiten.
Nach der Füllstandskontrolle den Stab
wieder ganz einstecken.
ZUR BEACHTUNG Zum
Nachfüllen/Einfüllen von Öl kann ein
Trichter verwendet werden, um Spritzer
zu vermeiden.
Nachfüllen / Einfüllen von Öl
Das Fahrzeug muss auf ebenem Grund
stehen, der Motor muss ausgeschaltet
und kalt sein (zum Beispiel: vor dem
ersten Anlassen des Tages).
265T29990
179

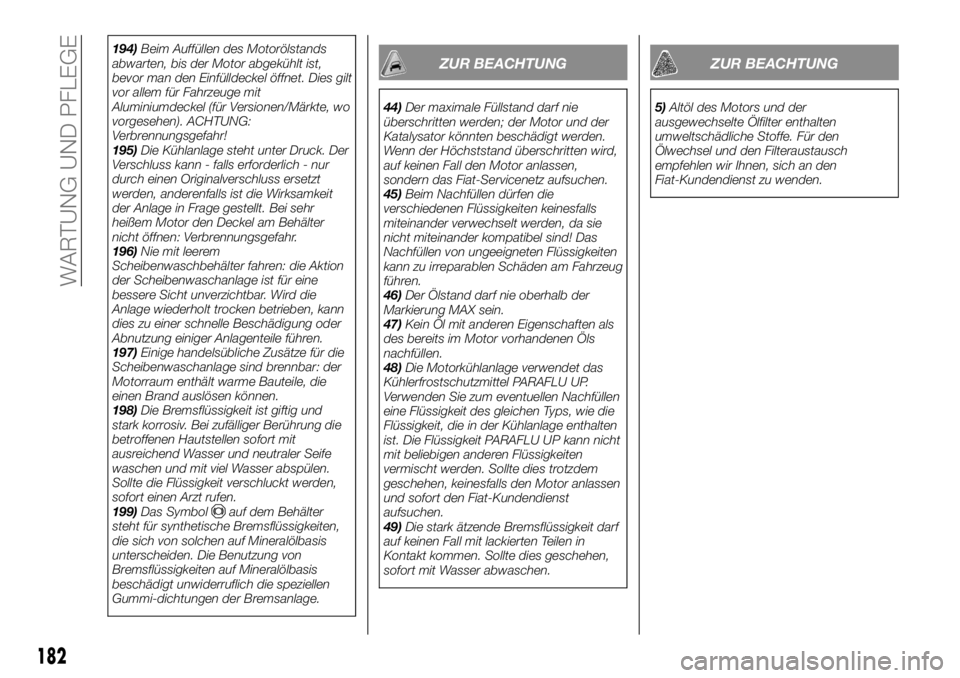

194)Beim Auffüllen des Motorölstands
abwarten, bis der Motor abgekühlt ist,
bevor man den Einfülldeckel öffnet. Dies gilt
vor allem für Fahrzeuge mit
Aluminiumdeckel (für Versionen/Märkte, wo
vorgesehen). ACHTUNG:
Verbrennungsgefahr!
195)Die Kühlanlage steht unter Druck. Der
Verschluss kann - falls erforderlich - nur
durch einen Originalverschluss ersetzt
werden, anderenfalls ist die Wirksamkeit
der Anlage in Frage gestellt. Bei sehr
heißem Motor den Deckel am Behälter
nicht öffnen: Verbrennungsgefahr.
196)Nie mit leerem
Scheibenwaschbehälter fahren: die Aktion
der Scheibenwaschanlage ist für eine
bessere Sicht unverzichtbar. Wird die
Anlage wiederholt trocken betrieben, kann
dies zu einer schnelle Beschädigung oder
Abnutzung einiger Anlagenteile führen.
197)Einige handelsübliche Zusätze für die
Scheibenwaschanlage sind brennbar: der
Motorraum enthält warme Bauteile, die
einen Brand auslösen können.
198)Die Bremsflüssigkeit ist giftig und
stark korrosiv. Bei zufälliger Berührung die
betroffenen Hautstellen sofort mit
ausreichend Wasser und neutraler Seife
waschen und mit viel Wasser abspülen.
Sollte die Flüssigkeit verschluckt werden,
sofort einen Arzt rufen.
199)Das Symbol
auf dem Behälter
steht für synthetische Bremsflüssigkeiten,
die sich von solchen auf Mineralölbasis
unterscheiden. Die Benutzung von
Bremsflüssigkeiten auf Mineralölbasis
beschädigt unwiderruflich die speziellen
Gummi-dichtungen der Bremsanlage.
ZUR BEACHTUNG
44)Der maximale Füllstand darf nie
überschritten werden; der Motor und der
Katalysator könnten beschädigt werden.
Wenn der Höchststand überschritten wird,
auf keinen Fall den Motor anlassen,
sondern das Fiat-Servicenetz aufsuchen.
45)Beim Nachfüllen dürfen die
verschiedenen Flüssigkeiten keinesfalls
miteinander verwechselt werden, da sie
nicht miteinander kompatibel sind! Das
Nachfüllen von ungeeigneten Flüssigkeiten
kann zu irreparablen Schäden am Fahrzeug
führen.
46)Der Ölstand darf nie oberhalb der
Markierung MAX sein.
47)Kein Öl mit anderen Eigenschaften als
des bereits im Motor vorhandenen Öls
nachfüllen.
48)Die Motorkühlanlage verwendet das
Kühlerfrostschutzmittel PARAFLU UP.
Verwenden Sie zum eventuellen Nachfüllen
eine Flüssigkeit des gleichen Typs, wie die
Flüssigkeit, die in der Kühlanlage enthalten
ist. Die Flüssigkeit PARAFLU UP kann nicht
mit beliebigen anderen Flüssigkeiten
vermischt werden. Sollte dies trotzdem
geschehen, keinesfalls den Motor anlassen
und sofort den Fiat-Kundendienst
aufsuchen.
49)Die stark ätzende Bremsflüssigkeit darf
auf keinen Fall mit lackierten Teilen in
Kontakt kommen. Sollte dies geschehen,
sofort mit Wasser abwaschen.
ZUR BEACHTUNG
5)Altöl des Motors und der
ausgewechselte Ölfilter enthalten
umweltschädliche Stoffe. Für den
Ölwechsel und den Filteraustausch
empfehlen wir Ihnen, sich an den
Fiat-Kundendienst zu wenden.
182
WARTUNG UND PFLEGE

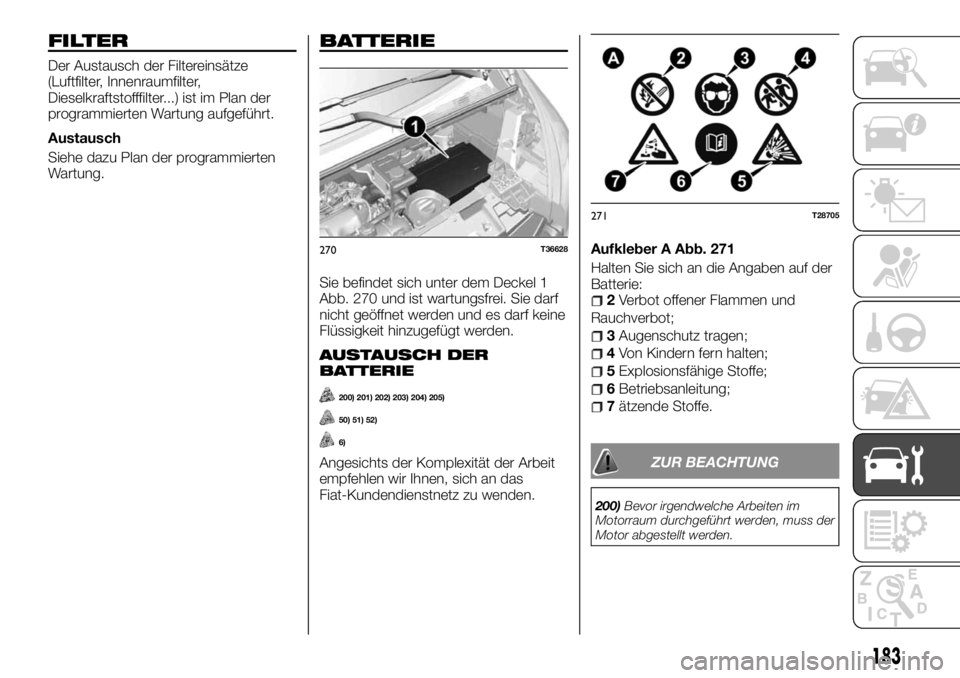

FILTER
Der Austausch der Filtereinsätze
(Luftfilter, Innenraumfilter,
Dieselkraftstofffilter...) ist im Plan der
programmierten Wartung aufgeführt.
Austausch
Siehe dazu Plan der programmierten
Wartung.
BATTERIE
Sie befindet sich unter dem Deckel 1
Abb. 270 und ist wartungsfrei. Sie darf
nicht geöffnet werden und es darf keine
Flüssigkeit hinzugefügt werden.
AUSTAUSCH DER
BATTERIE
200) 201) 202) 203) 204) 205)
50) 51) 52)
6)
Angesichts der Komplexität der Arbeit
empfehlen wir Ihnen, sich an das
Fiat-Kundendienstnetz zu wenden.Aufkleber A Abb. 271
Halten Sie sich an die Angaben auf der
Batterie:
2Verbot offener Flammen und
Rauchverbot;
3Augenschutz tragen;
4Von Kindern fern halten;
5Explosionsfähige Stoffe;
6Betriebsanleitung;
7ätzende Stoffe.
ZUR BEACHTUNG
200)Bevor irgendwelche Arbeiten im
Motorraum durchgeführt werden, muss der
Motor abgestellt werden.
270T36628
271T28705
183

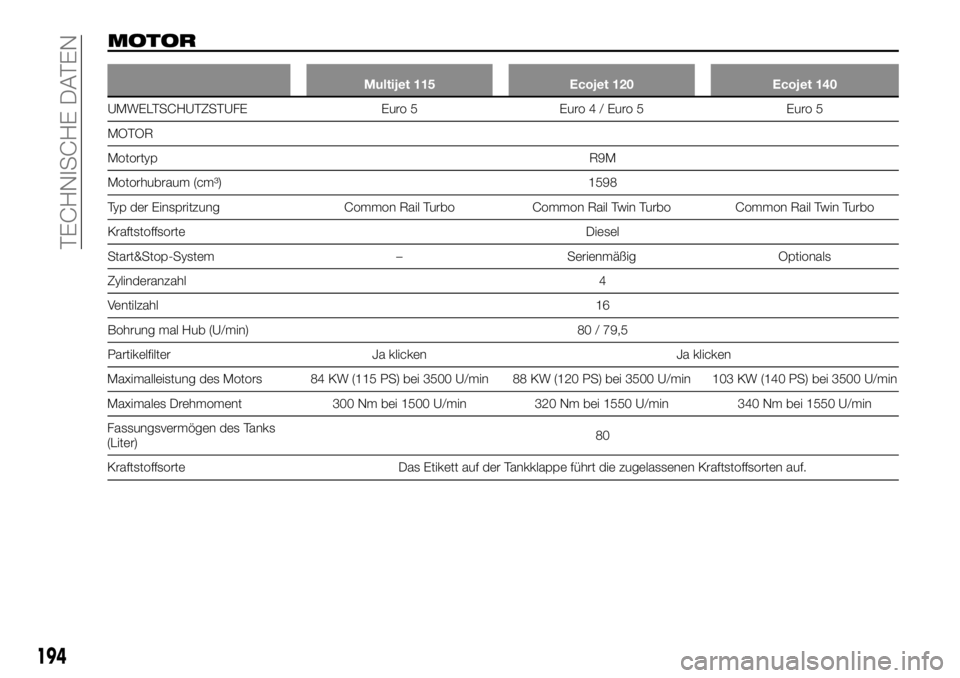

MOTOR
Multijet 115 Ecojet 120 Ecojet 140
UMWELTSCHUTZSTUFE Euro 5 Euro4/Euro5 Euro5
MOTOR
MotortypR9M
Motorhubraum (cm³) 1598
Typ der Einspritzung Common Rail Turbo Common Rail Twin Turbo Common Rail Twin Turbo
Kraftstoffsorte Diesel
Start&Stop-System – Serienmäßig Optionals
Zylinderanzahl4
Ventilzahl16
Bohrung mal Hub (U/min) 80 / 79,5
Partikelfilter Ja klicken Ja klicken
Maximalleistung des Motors 84 KW (115 PS) bei 3500 U/min 88 KW (120 PS) bei 3500 U/min 103 KW (140 PS) bei 3500 U/min
Maximales Drehmoment 300 Nm bei 1500 U/min 320 Nm bei 1550 U/min 340 Nm bei 1550 U/min
Fassungsvermögen des Tanks
(Liter)80
Kraftstoffsorte Das Etikett auf der Tankklappe führt die zugelassenen Kraftstoffsorten auf.
194
TECHNISCHE DATEN

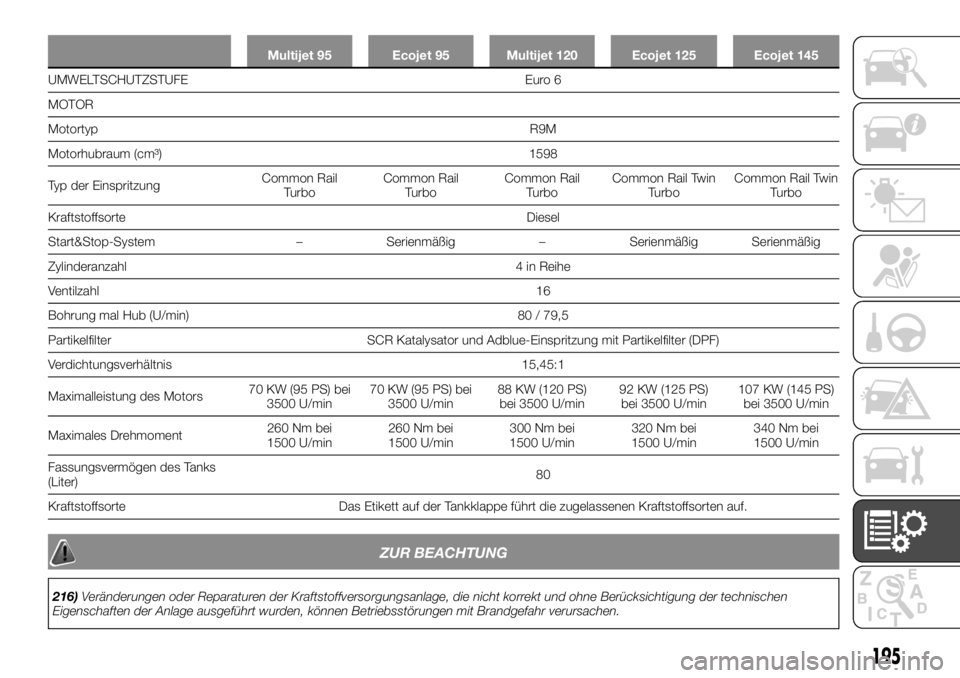

Multijet 95 Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
UMWELTSCHUTZSTUFE Euro 6
MOTOR
MotortypR9M
Motorhubraum
(cm³) 1598
Typ der EinspritzungCommon Rail
TurboCommon Rail
TurboCommon Rail
TurboCommon Rail Twin
TurboCommon Rail Twin
Turbo
Kraftstoffsorte Diesel
Start&Stop-System – Serienmäßig – Serienmäßig Serienmäßig
Zylinderanzahl 4 in Reihe
Ventilzahl16
Bohrung mal Hub (U/min) 80 / 79,5
Partikelfilter SCR Katalysator und Adblue-Einspritzung mit Partikelfilter (DPF)
Verdichtungsverhältnis 15,45:1
Maximalleistung des Motors70 KW (95 PS) bei
3500 U/min70 KW (95 PS) bei
3500 U/min88 KW (120 PS)
bei 3500 U/min92 KW (125 PS)
bei 3500 U/min107 KW (145 PS)
bei 3500 U/min
Maximales Drehmoment260 Nm bei
1500 U/min260 Nm bei
1500 U/min300 Nm bei
1500 U/min320 Nm bei
1500 U/min340 Nm bei
1500 U/min
Fassungsvermögen des Tanks
(Liter)80
Kraftstoffsorte Das Etikett auf der Tankklappe führt die zugelassenen Kraftstoffsorten auf.
ZUR BEACHTUNG
216)Veränderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht korrekt und ohne Berücksichtigung der technischen
Eigenschaften der Anlage ausgeführt wurden, können Betriebsstörungen mit Brandgefahr verursachen.
195

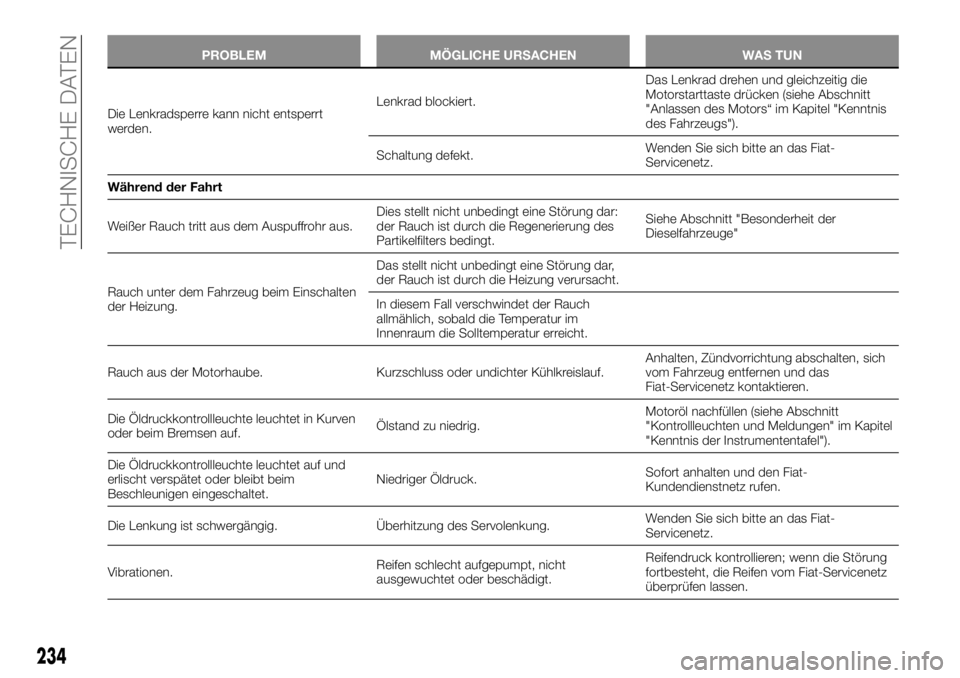

PROBLEM MÖGLICHE URSACHEN WAS TUN
Die Lenkradsperre kann nicht entsperrt
werden.Lenkrad blockiert.Das Lenkrad drehen und gleichzeitig die
Motorstarttaste drücken (siehe Abschnitt
"Anlassen des Motors“ im Kapitel "Kenntnis
des Fahrzeugs").
Schaltung defekt.Wenden Sie sich bitte an das Fiat-
Servicenetz.
Während der Fahrt
Weißer Rauch tritt aus dem Auspuffrohr aus.Dies stellt nicht unbedingt eine Störung dar:
der Rauch ist durch die Regenerierung des
Partikelfilters bedingt.Siehe Abschnitt "Besonderheit der
Dieselfahrzeuge"
Rauch unter dem Fahrzeug beim Einschalten
der Heizung.Das stellt nicht unbedingt eine Störung dar,
der Rauch ist durch die Heizung verursacht.
In diesem Fall verschwindet der Rauch
allmählich, sobald die Temperatur im
Innenraum die Solltemperatur erreicht.
Rauch aus der Motorhaube. Kurzschluss oder undichter Kühlkreislauf.Anhalten, Zündvorrichtung abschalten, sich
vom Fahrzeug entfernen und das
Fiat-Servicenetz kontaktieren.
Die Öldruckkontrollleuchte leuchtet in Kurven
oder beim Bremsen auf.Ölstand zu niedrig.Motoröl nachfüllen (siehe Abschnitt
"Kontrollleuchten und Meldungen" im Kapitel
"Kenntnis der Instrumententafel").
Die Öldruckkontrollleuchte leuchtet auf und
erlischt verspätet oder bleibt beim
Beschleunigen eingeschaltet.Niedriger Öldruck.Sofort anhalten und den Fiat-
Kundendienstnetz rufen.
Die Lenkung ist schwergängig. Überhitzung des Servolenkung.Wenden Sie sich bitte an das Fiat-
Servicenetz.
Vibrationen.Reifen schlecht aufgepumpt, nicht
ausgewuchtet oder beschädigt.Reifendruck kontrollieren; wenn die Störung
fortbesteht, die Reifen vom Fiat-Servicenetz
überprüfen lassen.
234
TECHNISCHE DATEN
