SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
2) 3) 4) 5)
Klíček má tři polohy obr. 3:
STOP: motor je vypnutý, klíček lze
vyjmout ze zapalování, řízení je
zamknuto. Mohou fungovat některá
elektrická zařízení (např. autorádio,
centrální zamykání dveří, atd.)
MAR: jízdní poloha. Mohou fungovat
všechna elektrická zařízení.
AVV: nastartování motoru.
Spínací skříňka je vybavena pojistným
mechanismem, díky němuž je při
neúspěšném pokusu o nastartování
motoru nutno přepnout klíček
zapalování nejdříve na STOP, a teprve
pak zopakovat pokus o nastartování.ZÁMEK ŘÍZENÍ
Zapnutí
S klíčkem zapalování v poloze STOP jej
vyjměte a pootočením volantu zámek
zamkněte.
Vypnutí
Lehce pohněte volantem a otočte klíček
na MAR.
POZOR
2)Po neoprávněné manipulaci se spínací
skříňkou zapalování (např. při pokusu
od odcizení) ji před cestou nechejte
zkontrolovat u značkového servisu Fiat.
3)Při opouštění vozu vytáhněte klíček ze
zapalování, aby nikdo nemohl manipulovat
s ovládači. Nezapomeňte zatáhnout
parkovací brzdu. Pokud vozidlo zaparkujte
do vrchu, zařaďte 1
.rychlostní stupeň;
pokud jej zaparkujete z kopce, zařaďte
zpáteční rychlost. Ve vozidle bez dozoru
dospělého nikdy nenechávejte děti.
4)Je přísně zakázáno v rámci poprodejního
dovybavování vozidla upravovat řízení
nebo volantový hřídel (např. při montáž
imobilizéru) způsobem, jímž by se mohly
snížit výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné problémy z
hlediska bezpečnosti a neshodu s
homologací vozidla.
5)Nikdy nevytahujte klíč ze spínací skříňky
za jízdy vozidla. Volant by se automaticky
zablokoval při prvním natočení. To
samozřejmě platí i při tažení vozidla.
SYSTÉM FIAT CODE
Vozidlo je vybaveno elektronickým
imobilizérem, který umožňuje zvýšit
ochranu vozidla před odcizením.
Systém se uvede do funkce
automaticky vytažením klíčku ze spínací
skříňky zapalování.
FUNGOVÁNÍ
Při každém startování, tj. otočení klíčku
ve spínací skříňce do polohy MAR
vyšle řídicí jednotka systému Fiat CODE
řídicí jednotce motoru identifikační
kód, aby odblokovala funkce.
Tento kód je odeslán pouze v případě,
že řídicí jednotka systému Fiat Code
uznala kód, který obdržela od klíčku.
Otočením klíčku ve spínací skříňce
do polohy STOP deaktivuje systém Fiat
CODE funkce řídicí jednotky motoru.
Pokud nebude během startování
motoru kód detekován jako správný, na
přístrojové desce se rozsvítí kontrolka
. V takovém případě otočte klíček
do polohy STOP a poté do polohy
MAR; pokud se motor neodemkne,
pokuste se jej spustit dalšími klíčky
z výbavy. Pokud se motor nepodaří
nastartovat ani tentokrát, vyhledejte
autorizovaný servis Fiat.3F1D0006
10
SEZNÁMENÍ S VOZIDLEM

UPOZORNĚNÍ Aby se zabránilo přívodu znečištěného vzduchu zvenku, doporučujeme zapnout recirkulaci vzduchu v kabině při
stání v koloně nebo v tunelu nebo při jízdě po prašných cestách. Nenechávejte recirkulaci dlouho v provozu, zvlášť pokud ve
vozidle cestuje více osob, aby se okna nezamlžila zevnitř.
C - Otočný ovladač rozvodu vzduchu:
do prostředních a postranních vývodů vzduchu v palubní desce na hruť a obličeje v teplých ročních obdobích.
rozdělení mezi vývody na nohy (teplejší vzduch) a v palubní desce (chladnější vzduch).
do vývodů vzduchu na nohy. Přirozená tendence tepla stoupat vzhůru umožňuje nejrychleji vyhřát interiér a vytvořit pocit
tepla.
rozdělení mezi vývody na nohy, na čelní sklo a na boční okna. Tento rozvod vzduchu také umožňuje vyhřátím kabiny
předejít zamlžení skel.
do vývodů na čelní okno a přední boční okna pro odmlžení nebo rozmrazení skel.
D - Zapínací/vypínací tlačítko vyhřívání zadního okna, zrcátek/čelního skla (podle verze vozidla). Zapnutím se rozsvítí kontrolka v
tomto tlačítku. Pro zachování účinnosti baterie je funkce časově omezena - vypne se samočinně asi za 20 minut.
E - Otočný ovladač ventilátoru a zapnutí/vypnutí klimatizace (u příslušné verze vozidla).
UPOZORNĚNÍ Při teplém a vlhkém počasí může chladný vzduch zkondenzovat na vnější ploše čelního skla a omezit tak výhled
z vozidla.
POZN. Pro zavření přívodu vzduchu z vývodů umístěte ovladač na 0 a ovladat B přestavte na recirkulaci vzduchu v kabině.
.
PŘÍDAVNÉ TOPENÍ
(u příslušné verze vozidla)
Umožňuje rychleji vyhřát kabinu, když je venku zima. Topení se zapne automaticky podle teploty prostředí, pokud je motor v
chodu a teplota chladicí kapaliny motoru je nízká. Topení se vypne samočinně při dosažení tepelného komfortu.
Topení funguje pouze v nízké venkovní teplotě a nízké teplotě chladicí kapaliny. Jestliže není baterie dostatečně nabita, topení
se nezapne.
22
SEZNÁMENÍ S VOZIDLEM

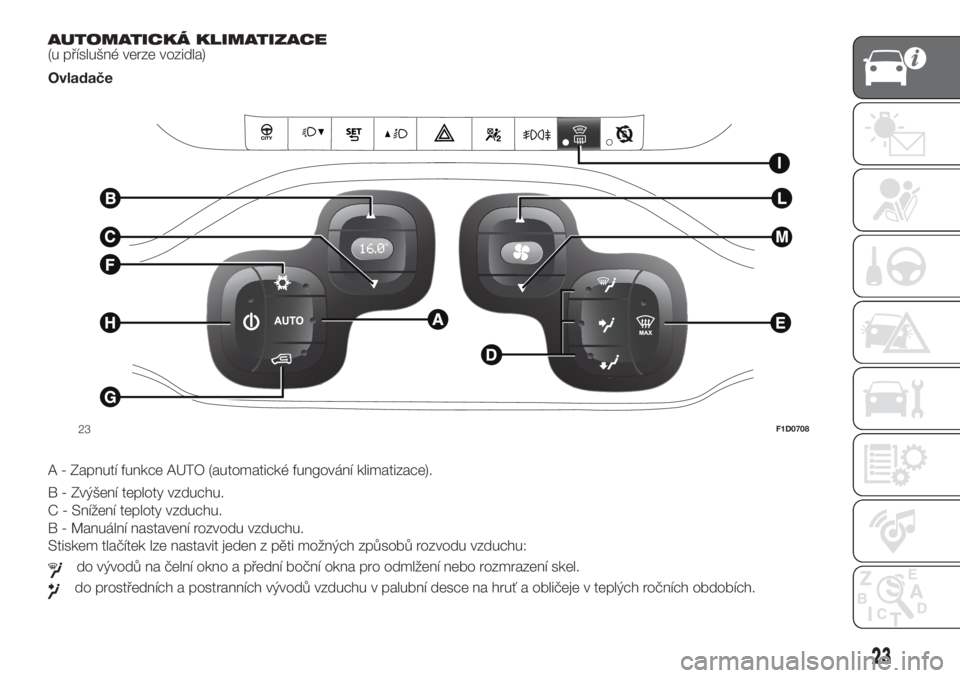

AUTOMATICKÁ KLIMATIZACE
(u příslušné verze vozidla)
Ovladače
.
A - Zapnutí funkce AUTO (automatické fungování klimatizace).
B - Zvýšení teploty vzduchu.
C - Snížení teploty vzduchu.
B - Manuální nastavení rozvodu vzduchu.
Stiskem tlačítek lze nastavit jeden z pěti možných způsobů rozvodu vzduchu:
do vývodů na čelní okno a přední boční okna pro odmlžení nebo rozmrazení skel.
do prostředních a postranních vývodů vzduchu v palubní desce na hruť a obličeje v teplých ročních obdobích.
23F1D0708
23

Kontrolka Význam
DEAKTIVOVANÝ SYSTÉM CITY BRAKE CONTROL
(u příslušné verze vozidla)
Kontrolka se rozsvítí při deaktivaci systému City Brake Control v nastavovacím menu.
PORUCHA SYSTÉMU EOBD/VSTŘIKOVÁNÍ
Za normálního stavu: otočením klíčku zapalování na MAR se kontrolka rozsvítí, ale po naskočení motoru
musí zhasnout.
Jestliže zůstane kontrolka svítit nebo se rozsvítí za jízdy, signalizuje nesprávnou funkci vstřikovací soustavy;
pokud kontrolka svítí nepřerušovaně, signalizuje takovou závadu vstřikovací soustavy, která může mít za
následek zvýšení emisí škodlivin ve výfukových plynech, pokles výkonu, horší ovladatelnost motoru a
zvýšení spotřeby.
V tomto stavu můžete pokračovat v jízdě, ale nevystavujte motor velké zátěži a nejezděte vysokou rychlostí.
Delší používání vozidla s trvale rozsvícenou kontrolkou může způsobit vážné závady: obraťte se co nejdříve
na autorizovaný servis Fiat.
Kontrolka zhasne po odstranění závady, která nicméně zůstane uložena v paměti soustavy.
POZN.: Benzínové motory: jestliže se kontrolka rozbliká, znamená to možné poškození katalyzátoru. Pokud
kontrolka bliká, je třeba uvolnit pedál akcelerace a snížit otáčky motoru, aby kontrolka přestala blikat. Pak je
možné pokračovat v jízdě pomalou rychlostí bez provozních stavů, které by mohly způsobit další blikání
kontrolky, a obrátit se co nejdříve na autorizovaný servis Fiat.
26)
POZOR
26)Pokud se po přetočení klíčku na MAR kontrolkanerozsvítí nebo začne za jízdy blikat či se rozsvítí trvale (u některých verzí spolu se
zobrazením příslušného upozornění a symbolu na displeji), obraťte se co nejdříve na autorizovaný servis Fiat. Funkčnost kontrolkymohou
příslušným přístrojem zkontrolovat i příslušníci dopravní policie. Postupujte podle předpisů platných v zemi, kde s vozidlem jezdíte.
48
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

SYSTÉMY AKTIVNÍ
BEZPEČNOSTI
SYSTÉM ABS (Anti-lock
Braking System)
Systém ABS je nedílnou součástí
brzdové soustavy, který na jakémkoli
povrchu vozovky a bez ohledu na
sílu brzdného účinku znemožní
při brzdění zablokování a tím smyk
kola/kol. Zaručí tak ovladatelnost
vozidla i při nouzovém brzdění.
UPOZORNĚNÍ Pro dosažení maximální
výkonnosti brzdné soustavy je nutné
období záběhu asi 500 km: během této
doby je vhodné nebrzdit příliš prudce,
opakovaně a dlouze.
Součástí systému ABS jsou i další
systémy: EBD (Electronic Braking Force
Distribution), MSR (Motor
Schleppmoment Regelung) a MBA
(Mechanical Brake Assist) (u příslušné
verze vozidla).
Zásah systému
Zásah systému ABS pocítíte jako lehké
pulzování brzdového pedálu a hlukem:
při zásahu je toto chování systému
zcela normální.
44) 45) 46) 47) 48) 49) 50) 51) 52)
SYSTÉM ESC (Electronic
Stability Control)
(u příslušné verze vozidla)
Je to systém řízení stability vozidla,
který pomáhá udržovat směr jízdy při
ztrátě přilnavosti pneumatik. Systém je
schopen rozpoznat stavy, které by
mohly ohrozit stabilitu vozidla, a
automaticky začne diferencovaným
způsobem brzdit jednotlivá kola, aby
poskytl vozidlu stabilizující moment.
Systém ESC se zapne samočinně při
startování motoru a nelze jej vypnout.
Zásah systému
Zásah systému je signalizován blikáním
kontrolkyESCna přístrojové desce
informující řidiče o kritickém stavu
stability a přilnavosti.
53) 54) 55) 56) 57) 58)
SYSTÉM HH (Hill Holder)
Je nedílnou součástí systému ESC:
usnadňuje rozjezd do kopce.
Zapne se samočinně za následujících
stavů:
ve stoupání: vozidlo stojí na svahu
se sklonem větším než 5 %, motor
je v chodu, brzda je sešlápnutá a je
zařazen neutrál nebo jiná rychlost než
zpátečka;
v klesání: vozidlo stojí na vozovce
dolů z kopce se sklonem více než 5 %,
motor je v chodu, brzda je sešlápnutá
a je zařazena zpátečka.
Při rozjezdu drží systém ESC brzdný
tlak na kolech, dokud se motor nevytočí
na moment pro řádný rozjezd, v
každém případě nejdéle po dobu dvou
sekund. Tím usnadní přesun pravé
nohy z brzdového pedálu na pedál
akcelerace.
Jestliže se vozidlo do dvou sekund
nerozjede, systém se samočinně vypne
s postupným uvolněním brzdného
účinku. Během této fáze uvolnění je
možné slyšet typický zvuk
mechanického uvolnění brzd,
znamenající nadcházející pohyb vozidla.
POZN.: Se zataženou parkovací
brzdou není Hill Holder zapnutý.
UPOZORNĚNÍ Systém Hill Holder není
parkovací brzdou, proto nesmíte opustit
vozidlo dříve než zatáhnete parkovací
brzdu, vypnete motor a zařadíte první
rychlostní stupeň tzn. než vozidlo
bezpečně zastavíte.
60
BEZPEČNOST

UPOZORNĚNÍ Překročením rychlosti 25
km/h a při rychlostech do 50 km/h se
příprava na zásah systému Gravity
Control deaktivuje: systém se znovu
zprovozní až poklesem rychlosti pod 25
km/h. V takovém případě zhasne
kontrolka na přístrojové desce a
kontrolka v objímce zůstane svítit.
Překročením rychlosti 50 km/h
se systém Gravity Control zcela vypne a
každé jeho autonomní zapůsobení na
brzdy zůstane zablokované. Pro opětné
zapnutí je nutno znovu otočit objímku,
jakmile rychlost vozidla klesne pod
25 km/h.
SYSTÉM T+ (Traction
Plus)
(u příslušné verze vozidla)
Traction Plus je asistent při řízení a při
rozjezdu na vozovce se sníženou
přilnavostí kol (sníh, led, bahno atd.)
Umožňuje optimálně rozdělit hnací sílu
na přední nápravě, jakmile některé z kol
začne prokluzovat.
Traction Plus působí tak, že brzdí kola,
která ztratí přilnavost k vozovce (anebo
proklouzávají více než ostatní kola), a
přenese hnací sílu na ta kola, která lépe
drží na vozovce.Zapnutí/vypnutí
Při startování motoru je systém vypnutý.
Pro aktivaci systému Traction Plus
stiskněte tlačítko T+ obr. 53: kontrolka v
tlačítku se rozsvítí na displeji se
příslušné upozornění. Pro vypnutí
systému stiskněte tlačítko T+.
Fungování
Tato funkce působí pouze do 30 km/h.
Překročením této rychlosti se
automaticky vypne (kontrolka v tlačítku
zůstane svítit) a znovu se zapne, jakmile
rychlost opět klesne pod 30 km/h.
Aktivací systému Traction Plus se přes
brzdovou soustavu zablokuje diferenciál
na přední nápravě pro optimalizaci
náhonu na nepevném jízdním povrchu.
Při závadě systému Traction Plus se
na přístrojové desce rozsvítí kontrolka
ESC
POZOR
44)ABS optimálně využívá dostupnou
adhezi, ale nedokáže ji zvýšit. Proto na
kluzkém jízdním povrchu jezděte opatrně a
zbytečně neriskujte.
45)Jakmile podle pulzování pedálu ucítíte
zásah ABS, nepovolte tlak na pedál,
naopak jej bez obav držte nadále řádně
sešlápnutý. Zastavíte tak vozidlo s co
nejkratší brzdnou dráhou v závislosti na
stavu jízdního povrchu.
46)Zásah ABS znamená, že se vozidlo
dostalo na mez přilnavosti mezi
pneumatikou a jízdním povrchem, v
takovém stavu je třeba zpomalit a
přizpůsobit jízdu dané přilnavosti.
47)Pro dosažení maximální výkonnosti
brzdné soustavy je nutné období sesedání
asi 500 km: během této doby je vhodné
nebrzdit příliš prudce, opakovaně a dlouze.
48)Systém ABS nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
49)Systém ABS nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
50)Schopnosti systému ABS nesmíte
nikdy prověřovat neodpovědně a
nebezpečně tak, že ohrozíte bezpečnost
svou a ostatních.
53F1D0039
64
BEZPEČNOST

MOTOROVÝ OLEJ
59) 60)3)
Při kontrole hladiny oleje musí vozidlo
stát na rovné ploše a motor musí být
ještě zahřátý (asi 5 minut po vypnutí).
Zkontrolujte, zda se hladina oleje
nachází mezi značkami MIN a MAX na
měrce B. Jestliže se hladina oleje
nachází u značky nebo pod značkou
MIN, doplňte olej plnicím otvorem A po
značku MAX.
POZN.: U verzí 0.9 TwinAir a 0.9 TwinAir
Turbo je měrka oleje B upevněná k
uzávěru A. Pro zkontrolování hladiny
oleje vyšroubujte uzávěr, očistěte měrku
hadrem, který nepouští chlupy, zasuňte
ji zpět a po zkontrolování oleje ji zasuňte
zpět a zašroubujte uzávěr. Vyšroubujte
uzávěr podruhé a zkontrolujte, zda je
hladina motorového oleje mezi
značkami MIN a MAX na měrce.
Spotřeba motorového oleje
Motor spotřebuje asi 400 gramů oleje
na 1000 km. V prvním období provozu
lze spotřebu oleje považovat za
stabilizovanou teprve po ujetí prvních
5
000 - 6 000 km.Doplnění motorového oleje (pro
motory TwinAir)
Jakmile se zobrazí na displeji výzva k
doplnění motorového oleje, je nutno olej
doplnit. Po doplnění oleje až na hladinu
MAX je nutno provést postup pro
vynulování výzvy na přístrojové desce
podle pokynů uvedených v části
“Displej” v kapitole “Seznámení s
přístrojovou deskou”.
POZN. Před kontrolou hladiny po
doplnění nebo výměně oleje nechejte
motor běžet několik sekund a po
vypnutí počkejte několik minut.
CHLADICÍ KAPALINA
MOTORU
161)61)
Hladinu kapaliny je nutno kontrolovat při
studeném motoru. Hladina se musí
nacházet mezi značkami MIN a MAX na
nádržce
Při nedostatečné hladině vyšroubujte
uzávěr C nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".KAPALINA DO
OSTŘIKOVÁNÍ
ČELNÍHO/ZADNÍHO
OKNA
162)
Při nedostatečné hladině vyšroubujte
uzávěr D (viz předchozí stránky)
nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".
BRZDOVÁ KAPALINA
163) 164)62)
Zkontrolujte, zda je kapalina na
maximální hladině (hladiny kapaliny
nesmí v žádném případě překročit
značku MAX). Jestliže není hladina
dostatečná, vyšroubujte uzávěr E
nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".
KAPALINA DO
HYDRAULICKÉ
SOUSTAVY OVLÁDÁNÍ
PŘEVODOVKY DUALOGIC
4)
S kontrolou hladiny oleje se obracejte
výhradně na autorizovaný servis Fiat.
142
ÚDRŽBA A PÉČE

BATERIE
165) 166) 167) 168)
63)5)
Do baterie F není nutno doplňovat
elektrolyt destilovanou vodou. Nicméně
je nezbytné nechat pravidelně
kontrolovat účinnost baterie u
autorizovaného servisu Fiat.
UPOZORNĚNÍ Po odpojení baterie je
třeba posilovač řízení inicializovat,
což kontrolka
signalizuje
rozsvícením na přístrojové desce. Pro
inicializaci otočte volantem z jedné
koncové polohy na druhou nebo jen
ujeďte asi sto metrů v přímém směru.
UPOZORNĚNÍ Baterie ponechaná příliš
dlouho ve stavu vybití pod 50 % se
poškodí a sníží se její kapacita a výkon
při startování motoru.
ÚDRŽBA KLIMATIZACE
Během zimního období je nutno
zapnout klimatizaci alespoň jednou za
měsíc cca na 10 minut. Před letním
obdobím nechejte klimatizaci
zkontrolovat v autorizovaném servisu
Fiat.
POZOR
159)Při jakékoli práce v motorovém
prostoru nekuřte, protože by se zde mohly
vyskytovat plyny a hořlavé výpary:
nebezpečí požáru.
160)Jestliže je motor zahřátý, pracujte v
motorovém prostoru nanejvýš opatrně.
161)Chladicí soustava je pod tlakem. Při
výměně je nutno používat pouze originální
víčko nádržky chladicí kapaliny, aby se
nenarušila účinnost chladicí soustavy. Je-li
motor horký, nesnímejte uzávěr nádržky:
nebezpečí popálenin.
162)Necestujte s prázdnou nádržkou
ostřikovače: činnost ostřikovače je velmi
důležitá pro zlepšení viditelnosti. Některé
přísady do ostřikovače jsou hořlavé. V
motorovém prostoru se nacházejí horké
části, které by se při kontaktu s nimi mohly
vznítit.
163)Brzdová kapalina je toxická a vysoce
korozívní. Při náhodném potřísnění omyjte
zasažené části těla vodou a neutrálním
mýdlem a opláchněte je hojným množstvím
vody. Při pozření kapaliny vyhledejte bez
prodlení lékaře.
164)Symbolem
na kontejneru jsou
označeny brzdové kapaliny syntetického
typu, tím jsou odlišeny od kapalin
minerálního typu. Kapalinami minerálního
typu se mohou nenapravitelně poškodit
speciální gumová těsnění brzdové
soustavy.165)Kapalina v baterii je jedovatá s
žíravým účinkem. Nesmí se dostat na
pokožku ani do očí. Nepřibližujte se
k baterii s volným plamenem nebo
možnými zdroji jisker:
166)Provozem s příliš nízkou hladinou
kapaliny v baterii se baterie nenapravitelně
poškodí a může i vybuchnout.
167)Jestliže je nutno s vozidlem parkovat
na dlouhou dobu ve velké zimě, vymontujte
baterii a přeneste ji do teplého prostředí,
jinak hrozí nebezpečí, že zamrzne.
168)Při práci s baterií nebo v jejím okolí si
chraňte oči ochrannými brýlemi.
POZOR
58)Pozor: při doplňování nezaměňte
kapaliny různého typu: jsou navzájem zcela
nekompatibilní! Doplněním nevhodné
kapaliny by se mohlo vozidlo těžce
poškodit.
59)Hladina oleje nesmí nikdy překročit
značku MAX.
60)Pro doplnění hladiny nepoužívejte olej,
který má jiné charakteristiky, jež je již v
motoru.
61)Do chladicí soustavy motoru používejte
ochrannou nemrznoucí směs PARAFLU
UP.
Do soustavy je nutno případně doplnit
kapalinu stejného typu jako ta, jež se v ní již
nachází. Kapalina PARAFLU
UPse nesmí
míchat s žádným jiným typem kapaliny.
Jestliže k tomu dojde, v žádném případě
nestartujte motor a kontaktujte
autorizovaný servis Fiat.
143
