BEZPEČNOSŤ
Táto kapitola je veľmi dôležitá: sú tu
opísané bezpečnostné systémy dodané
s vozidlom a pokyny o ich správnom
používaní.SYSTÉM ABS ................................. 68
SYSTÉM ESC (ELECTRONIC
STABILITY CONTROL) .................... 69
SYSTÉM ITPMS (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 72
SYSTÉM TRACTION PLUS ............. 74
SYSTÉMY NA OCHRANU
CESTUJÚCICH ............................... 75
BEZPEČNOSTNÉ PÁSY .................. 75
SYSTÉM S.B.R. .............................. 77
NAPÍNAČE BEZPEČNOSTNÝCH
PÁSOV ............................................ 77
BEZPEČNÁ PREPRAVA DETÍ .......... 80
INŠTALÁCIA SEDAČKY ISOFIX ....... 84
DOPLNKOVÝ SYSTÉM OCHRANY
(SRS) - AIRBAG ............................. 87
PREDNÉ AIRBAGY ......................... 87
BOČNÉ AIRBAGY (SIDE BAG) ........ 91
67

72)Keď sa detský zadržiavací systém nepoužíva, zaistite ho bezpečnostným pásom alebo pomocou ukotvenia ISOFIX, alebo ho odstráňte z
vozidla. Nenechávajte ho voľne v interiéri vozidla. Predídete tým zraneniu cestujúcich v prípade nehody alebo náhleho zabrzdenia.
73)Po namontovaní detskej sedačky už sedadlo neposúvajte: pred akýmkoľvek nastavovaním odoberte sedačku.
74)Vždy sa uistite, že brušná časť bezpečnostného pásu nie je prevlečená popod rameno ani poza chrbát dieťaťa. V prípade nehody
bezpečnostný pás nedokáže zadržať dieťa a bude hroziť riziko vážnych aj smrteľných úrazov. Dieťa musí byť vždy pripútané svojím
bezpečnostným pásom.
75)Obrázky montáže sú iba informačné. Pri montáži autosedačky postupujte podľa návodu na použitie, dodaného so sedačkou.
83

INŠTALÁCIA
SEDAČKY ISOFIX
(pre verzie/trhy, kde sa dodáva)
76) 77)
Pri niektorých verziách sú bočné zadné
miesta vybavené ukotveniami ISOFIX,
ktoré slúžia na rýchlu, jednoduchú a
bezpečnú montáž detskej sedačky.Systém ISOFIX umožňuje montáž
systémov pripútania detí ISOFIX bez
použitia bezpečnostných pásov vozidla,
pričom je sedačka pripevnená troma
ukotveniami vo vozidle.
Je možné súčasne namontovať
tradičné sedačky a sedačky Isofix na
rôznych miestach toho istého vozidla.
Ako ilustrácia je na obr. 92 uvedený
príklad detskej sedačky Isofix Universal,
ktorá patrí do hmotnostnej skupiny: 1.
UPOZORNENIE obr. 92 je iba
orientačný pre montáž. Pri montáži
autosedačky postupujte podľa návodu
na použitie, dodaného so sedačkou.Pri inštalácii sedačky ISOFIX ju upevnite
k dvom kovovým ukotveniam A obr.
93, ktoré sa nachádzajú na spoji medzi
sedadlom a operadlom zadného
sedadla, potom upevnite vrchný pás (k
dispozícii spolu do sedačkou) do
príslušného ukotvenia B obr.
94nachádzajúceho sa spodnej časti za
operadlom sedadla.
Pripomíname, že v prípade detských
sedačiek Isofix Universale sa môžu
používať všetky, ktoré sú
homologované v súlade s požiadavkami
ECE R44 (R44/03 alebo nasledujúce
aktualizácie) "Isofix Universale".
V rade doplnkov Lineaccessori MOPAR
je k dispozícii detská sedačka Isofix
Universale "Duo Plus".
Ďalšie podrobnosti o inštalácii a/alebo
použití sedačky nájdete v „Návode
na použitie” dodanom spolu so
sedačkou.
92F0T0010
93F0T0145
94F0T0284
84
BEZPEČNOSŤ

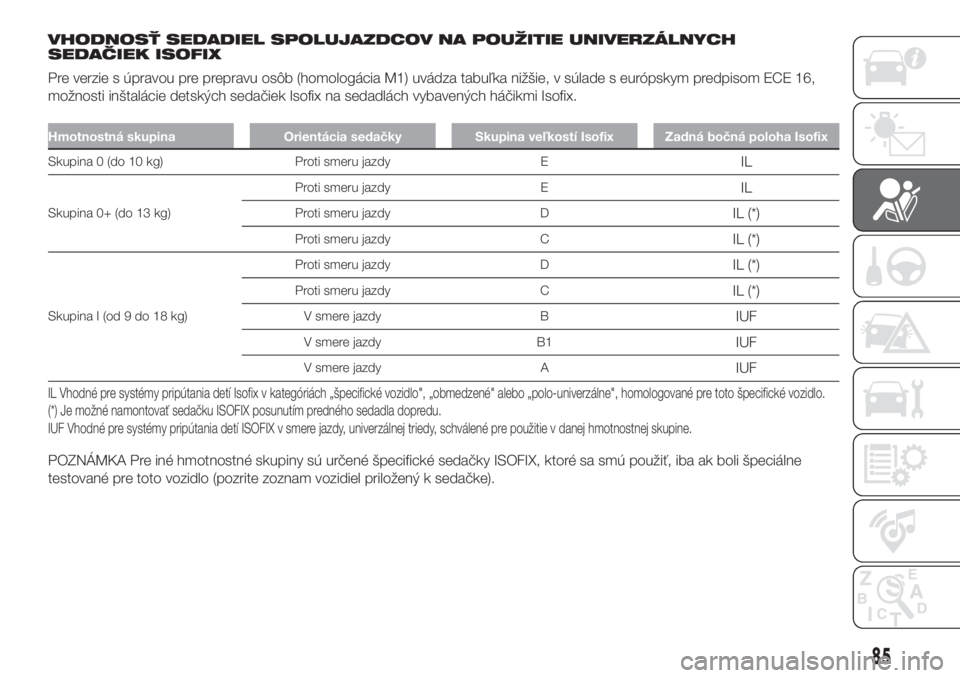

VHODNOSŤ SEDADIEL SPOLUJAZDCOV NA POUŽITIE UNIVERZÁLNYCH
SEDAČIEK ISOFIX
Pre verzie s úpravou pre prepravu osôb (homologácia M1) uvádza tabuľka nižšie, v súlade s európskym predpisom ECE 16,
možnosti inštalácie detských sedačiek Isofix na sedadlách vybavených háčikmi Isofix.
Hmotnostná skupina Orientácia sedačky Skupina veľkostí Isofix Zadná bočná poloha Isofix
Skupina 0 (do 10 kg) Proti smeru jazdy EIL
Skupina 0+ (do 13 kg)Proti smeru jazdy E
IL
Proti smeru jazdy DIL (*)
Proti smeru jazdy CIL (*)
Skupina I (od 9 do 18 kg)Proti smeru jazdy D
IL (*)
Proti smeru jazdy CIL (*)
V smere jazdy BIUF
V smere jazdy B1IUF
V smere jazdy AIUF
IL Vhodné pre systémy pripútania detí Isofix v kategóriách „špecifické vozidlo", „obmedzené" alebo „polo-univerzálne", homologované pre toto špecifické vozidlo.
(*) Je možné namontovať sedačku ISOFIX posunutím predného sedadla dopredu.
IUF Vhodné pre systémy pripútania detí ISOFIX v smere jazdy, univerzálnej triedy, schválené pre použitie v danej hmotnostnej skupine.
POZNÁMKA Pre iné hmotnostné skupiny sú určené špecifické sedačky ISOFIX, ktoré sa smú použiť, iba ak boli špeciálne
testované pre toto vozidlo (pozrite zoznam vozidiel priložený k sedačke).
85

V nasledujúcom texte sú
uvedené hlavné
bezpečnostné predpisy,
ktoré je treba
dodržiavať pri preprave
detí
Hlavné upozornenia, ktoré treba
dodržiavať pri bezpečnej preprave detí:
Detské sedačky umiestnite na zadné
sedadlo vzhľadom na to, že toto
sedadlo je v prípade nárazu viac
chránené.
Sedačku nechávajte orientovanú
proti smeru jazdy čo najdlhšie, pokiaľ je
to možné, do veku 3-4 rokov dieťaťa.
Ak vypnete čelný airbag na strane
spolujazdca, pomocou svietiacej
kontrolky
na strednom paneli
nástrojov vždy skontrolujte, či sa airbag
skutočne vypol obr. 95.
Dôsledne dodržiavajte pokyny
dodané so samotnou sedačkou.
Uschovajte vo vozidle spolu s dokladmi
a týmto návodom. Nepoužívajte
sedačky, ku ktorým nie je dodaný
návod na použitie.
Každý upevňovací systém je prísne
jednomiestny; neprepravujte nikdy
dve deti súčasne.
Vždy sa uistite, že sa bezpečnostné
pásy neopierajú o krk dieťaťa.
Zapnutie bezpečnostných pásov
vždy skontrolujte ich potiahnutím.
Počas jazdy nedovoľte dieťaťu
premiestňovať sa ani odopnúť
bezpečnostné pásy.
Nedovoľte, aby si dieťa presunulo
priečnu časť bezpečnostného pásu pod
ramená alebo za chrbát.
Neprepravujte nikdy deti ani
novorodencov v náručí. V prípade
nárazu ich nedokáže nikto zadržať.
Ak bolo vozidlo účastníkom
dopravnej nehody, vymeňte sedačku za
novú. V závislosti od typu inštalovanej
sedačky zabezpečte aj výmenu
ukotvení isofix či príslušného
bezpečnostného pásu.
V prípade potreby môžete zadnú
opierku hlavy vybrať, umožní sa tým
montáž sedačky. Opierka hlavy musí
byť vždy vo vozidle a namontovaná pre
prípad použitia sedadla dospelou
osobou alebo dieťaťom sediacim v
detskej sedačke bez opierky.
POZOR!
76)Sedačku montujte iba v zastavenom
vozidle. Sedačka je správne ukotvená
do pripravených spôn vtedy, keď
zacvaknutie zaručí uchytenie. V každom
prípade dodržiavajte pokyny pre montáž,
demontáž a nastavenie polohy, ktoré
výrobca detskej sedačky musí taktiež
dodať. Ak sedačka ISOFIX/Universale
nebude upevnená pomocou všetkých
troch ukotvení, sedačka nedokáže ochrániť
dieťa správnym spôsobom. V prípade
nehody by dieťa mohlo utrpieť vážne alebo
aj smrteľné zranenia.
77)Nepoužívajte to isté spodné ukotvenie
na montáž viac ako jedného ochranného
systému pre deti.
95F0T0505
86
