INSTRUMENTPANEL
Omfanget og placeringen af betjeningsknapper, instrumenter og kontrollamper kan variere fra version til version.
1. Luftdyse for sideruder – 2. Mængde- og retningsindstillelig luftdyse – 3. Venstre kontaktarm: betjening af udvendig belysning – 4.
Instrumentgruppe og kontrollamper – 5. Højre kontaktarm: betjening af frontrudevisker, bagrudevisker og tripcomputer – 6. Autoradio (afhængigt af
versioner/markeder) – 7. Kontakt for havariblink, elbagrude, aktivering/deaktivering af ASR/Traction Plus-system (afhængigt af versioner/markeder),
knap til oplåsning af dobbelt bagdør (afhængigt af versioner/markeder), kontakt til deaktivering af Start&Stop-system (afhængigt af versioner/
markeder) – 8. Frontairbag i passagerside (afhængigt af versioner/markeder) – 9. Handskerum/dokumentholder (afhængigt af versioner/markeder) –
10. Mængde- og retningsindstillelige luftdyser – 11. Betjeningspanel for varme/ventilation/aircondition – 12. Opbevaringsrum – 13. Tændingslås–
14. Airbag i førersiden – 15. Greb til åbning af motorhjelm – 16. Betjeningspanel: Tågeforlygte/tågebaglygte/regulering af lygteindstillingen/display
1F0T0070
8
BILENS INDRETNING

LÆR INSTRUMENTGRUPPEN AT KENDE
Denne del af instruktionsbogen
indeholder oplysninger omkring,
hvordan man lærer, fortolker og bruger
instrumentgruppen korrekt.INSTRUMENTGRUPPE ................... 39
DIGITALT DISPLAY .......................... 43
MULTIFUNKTIONSDISPLAY ............ 44
TRIP COMPUTER ........................... 45
KONTROLLAMPER OG
MEDDELELSER .............................. 47
-FOR LAV BREMSEVÆSKESTAND/
AKTIVERET HÅNDBREMSE ................ 47
-FEJL VED EBD-SYSTEM.................... 48
-FEJL VED AIRBAG ............................. 48
-SIKKERHEDSSELER IKKE SPÆNDT . 49
-FEJL I GEARKASSE ........................... 49
-FOR HØJ
KØLEVÆSKETEMPERATUR................ 50
-UTILSTRÆKKELIG
BATTERIOPLADNING.......................... 50
-FOR LAVT MOTOROLIETRYK/
NEDBRUDT MOTOROLIE ................... 51
-MINIMUM MOTOROLIESTAND .......... 52
-UFULDSTÆNDIG DØRLUKNING ....... 52
-FEJL VED SERVOSTYRING ............... 52
-FEJL VED
INDSPRØJTNINGSSYSTEM
(Multijet-versioner) - KONTROLLAMPE
FOR FEJL VED EOBD-SYSTEM
(versioner med benzinmotor)................ 54
-FEJL VED ABS ................................... 55
-BRÆNDSTOFRESERVE..................... 56
-FORVARMNING AF GLØDERØR
(versionerne Multijet), fejl på
FORVARMNING AF GLØDERØR
(versionerne Multijet) ............................ 56
-TILSTEDEVÆRELSE AF VAND I
BRÆNDSTOFFILTRET
(Multijet-versioner)................................ 57-FEJL VED KØRETØJETS
BESKYTTELSESSYSTEM FIAT CODE
- FEJL VED ALARM (afhængigt af
versioner/markeder) -
TYVERIFORSØG ................................. 58
-ADVARSEL OM GENEREL FEJL ........ 59
-RENGØRING AF DPF
(PARTIKELFILTER) I GANG .................. 61
-FEJL I HILL HOLDER ......................... 61
-iTPMS-SYSTEM ................................. 62
-SLITAGE PÅ BREMSEKLODSER........ 62
-FEJL VED PARKERINGSSENSORER . 62
-FEJL VED
START&STOP-SYSTEMET .................. 62
-ASR-SYSTEM DEAKTIVERET ............ 63
-AKTIVERING AF TRACTION
PLUS-SYSTEM ................................... 63
-TÅGEBAGLYGTER ............................. 63
-POSITIONSLYS OG NÆRLYS —
FOLLOW ME HOME ............................ 65
-BLINKLYS I VENSTRE SIDE
(blinkende) ........................................... 65
-BLINKLYS I HØJRE SIDE (blinkende).. 65
-TÅGEFORLYGTER ............................. 65
-REGULATOR FOR KONSTANT
HASTIGHED (CRUISE CONTROL) ....... 65
-FJERNLYS ......................................... 66
-GEARSKIFTEINDIKATOR ................... 66
-FEJL I CNG-SYSTEM ......................... 67
38
LÆR INSTRUMENTGRUPPEN AT KENDE

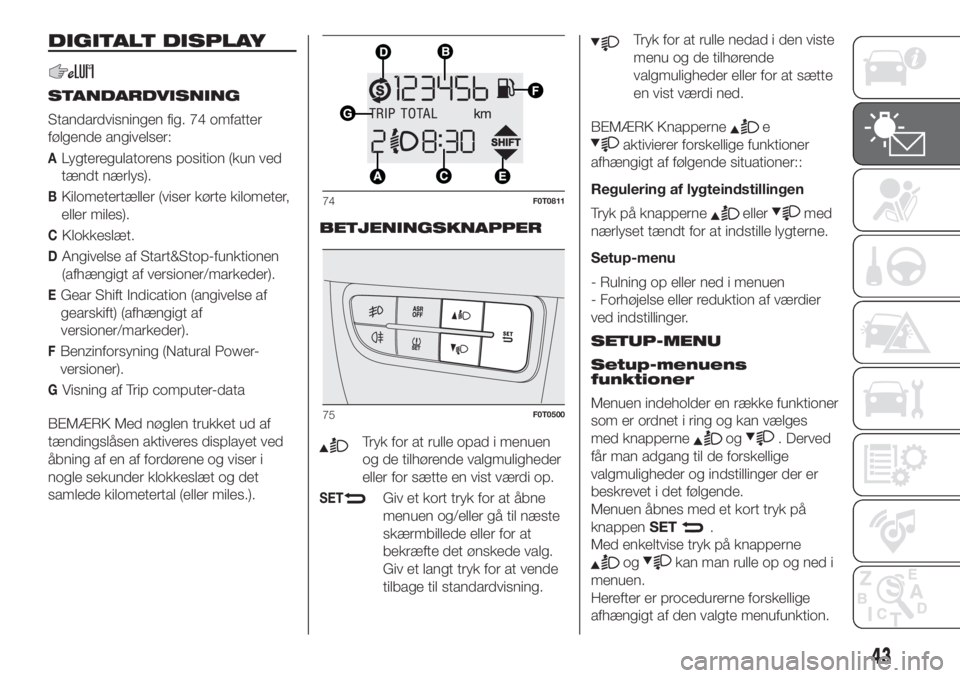

DIGITALT DISPLAY
STANDARDVISNING
Standardvisningen fig. 74 omfatter
følgende angivelser:
ALygteregulatorens position (kun ved
tændt nærlys).
BKilometertæller (viser kørte kilometer,
eller miles).
CKlokkeslæt.
DAngivelse af Start&Stop-funktionen
(afhængigt af versioner/markeder).
EGear Shift Indication (angivelse af
gearskift) (afhængigt af
versioner/markeder).
FBenzinforsyning (Natural Power-
versioner).
GVisning af Trip computer-data
BEMÆRK Med nøglen trukket ud af
tændingslåsen aktiveres displayet ved
åbning af en af fordørene og viser i
nogle sekunder klokkeslæt og det
samlede kilometertal (eller miles.).BETJENINGSKNAPPER
Tryk for at rulle opad i menuen
og de tilhørende valgmuligheder
eller for sætte en vist værdi op.
SETGiv et kort tryk for at åbne
menuen og/eller gå til næste
skærmbillede eller for at
bekræfte det ønskede valg.
Giv et langt tryk for at vende
tilbage til standardvisning.
Tryk for at rulle nedad i den viste
menu og de tilhørende
valgmuligheder eller for at sætte
en vist værdi ned.
BEMÆRK Knapperne
e
aktivierer forskellige funktioner
afhængigt af følgende situationer::
Regulering af lygteindstillingen
Tryk på knapperne
ellermed
nærlyset tændt for at indstille lygterne.
Setup-menu
- Rulning op eller ned i menuen
- Forhøjelse eller reduktion af værdier
ved indstillinger.
SETUP-MENU
Setup-menuens
funktioner
Menuen indeholder en række funktioner
som er ordnet i ring og kan vælges
med knapperne
og. Derved
får man adgang til de forskellige
valgmuligheder og indstillinger der er
beskrevet i det følgende.
Menuen åbnes med et kort tryk på
knappenSET
.
Med enkeltvise tryk på knapperne
ogkan man rulle op og ned i
menuen.
Herefter er procedurerne forskellige
afhængigt af den valgte menufunktion.
74F0T0811
75F0T0500
43

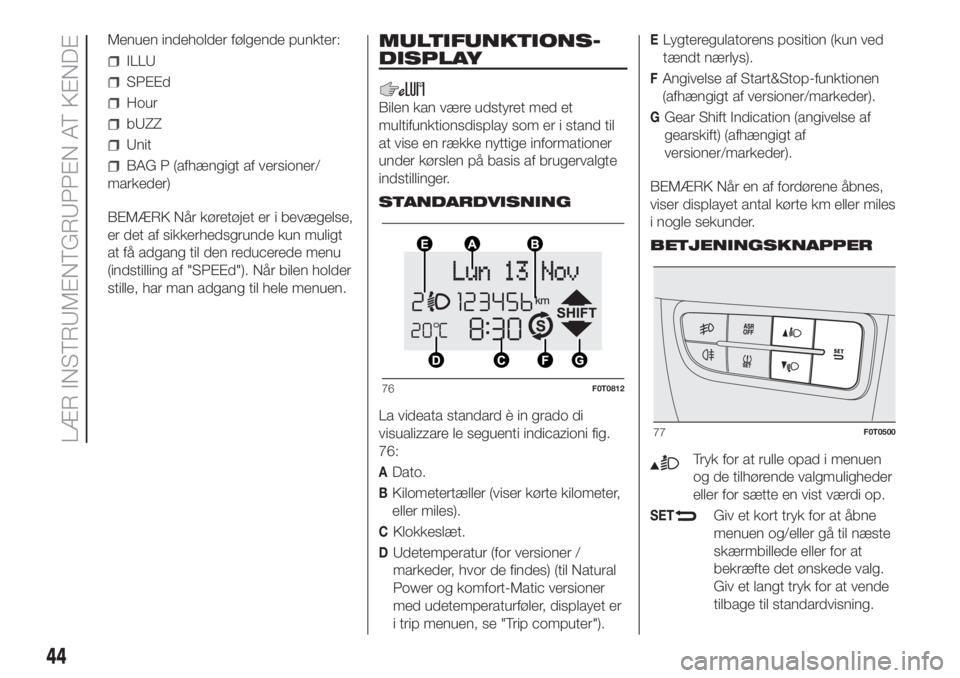

Menuen indeholder følgende punkter:
ILLU
SPEEd
Hour
bUZZ
Unit
BAG P (afhængigt af versioner/
markeder)
BEMÆRK Når køretøjet er i bevægelse,
er det af sikkerhedsgrunde kun muligt
at få adgang til den reducerede menu
(indstilling af "SPEEd"). Når bilen holder
stille, har man adgang til hele menuen.
MULTIFUNKTIONS-
DISPLAY
Bilen kan være udstyret med et
multifunktionsdisplay som er i stand til
at vise en række nyttige informationer
under kørslen på basis af brugervalgte
indstillinger.
STANDARDVISNING
La videata standard è in grado di
visualizzare le seguenti indicazioni fig.
76:
ADato.
BKilometertæller (viser kørte kilometer,
eller miles).
CKlokkeslæt.
DUdetemperatur (for versioner /
markeder, hvor de findes) (til Natural
Power og komfort-Matic versioner
med udetemperaturføler, displayet er
i trip menuen, se "Trip computer").
ELygteregulatorens position (kun ved
tændt nærlys).
FAngivelse af Start&Stop-funktionen
(afhængigt af versioner/markeder).
GGear Shift Indication (angivelse af
gearskift) (afhængigt af
versioner/markeder).
BEMÆRK Når en af fordørene åbnes,
viser displayet antal kørte km eller miles
i nogle sekunder.
BETJENINGSKNAPPER
Tryk for at rulle opad i menuen
og de tilhørende valgmuligheder
eller for sætte en vist værdi op.
SETGiv et kort tryk for at åbne
menuen og/eller gå til næste
skærmbillede eller for at
bekræfte det ønskede valg.
Giv et langt tryk for at vende
tilbage til standardvisning.
76F0T0812
77F0T0500
44
LÆR INSTRUMENTGRUPPEN AT KENDE

Tryk for at rulle nedad i den viste
menu og de tilhørende
valgmuligheder eller for at sætte
en vist værdi ned.
BEMÆRK Knapperne
e
aktivierer forskellige funktioner
afhængigt af følgende situationer::
Regulering af lygteindstillingen
- med nærlyset på trykkes på
knapperne
ellertil regulering
af lygteindstilling.
Setup-menu
- Rulning op eller ned i menuen
- Forhøjelse eller reduktion af værdier
ved indstillinger.
SETUP-MENU
Setup-menuens
funktioner
Menuen indeholder en række funktioner
som er ordnet i ring og kan vælges
med knapperne
og. Derved
får man adgang til de forskellige
valgmuligheder og indstillinger der er
beskrevet i det følgende. For nogle
funktioner (Indstilling af ur og
Måleenheder) findes der en undermenu.
Setup-menuen kan aktiveres med et
kort tryk på knappenSET
.
Med enkelte tryk på knapperne
o
kan man rulle i setup-menuen.Herefter er procedurerne forskellige
afhængigt af det valgte menupunkt.
Menuen indeholder følgende punkter:
DIMMER
SPEED BUZZER
TRIP B DATA
SET TIME
SET DATE
SEE RADIO
AUTOCLOSE
UNIT OF MEASUREMENT
LANGUAGE
BUZZER VOLUME
VOL. TASTER
GENAKTIVERING BEEP/BUZZ.
SERVICE
PASSAGER-AIRBAG
EXIT MENU
BEMÆRK Når bilen er i bevægelse, er
det af sikkerhedsgrunde kun muligt
at få adgang til den reducerede menu
(indstilling af fartgrænse "Speed beep").
Når bilen holder stille, har man adgang
til hele menuen.
TRIP COMPUTER
Generelle oplysninger
Tripcomputeren viser informationer om
forhold vedrørende kørslen (med
tændingsnøglen i position MAR).
Systemet omfatter to separate
funktioner, "Trip A" og "Trip B", der
uafhængigt af hinanden kan monitorere
en samlet rejse med bilen. Begge
funktioner kan nulstilles (reset - start på
ny rejse).
”Trip A” viser data for:
Outside temperature (for Natural
Power-versionerne med
temperatursensor)
Range
Travel Distance
Average Consumption
Current Consumption
Average speed
Travel Time (kørt tid).
"Trip B", som kun findes på
multifunktionsdisplay, viser data for:
Distance travelled B
Average Consumption B
Average speed B
Travel Time B (kørt tid).
45

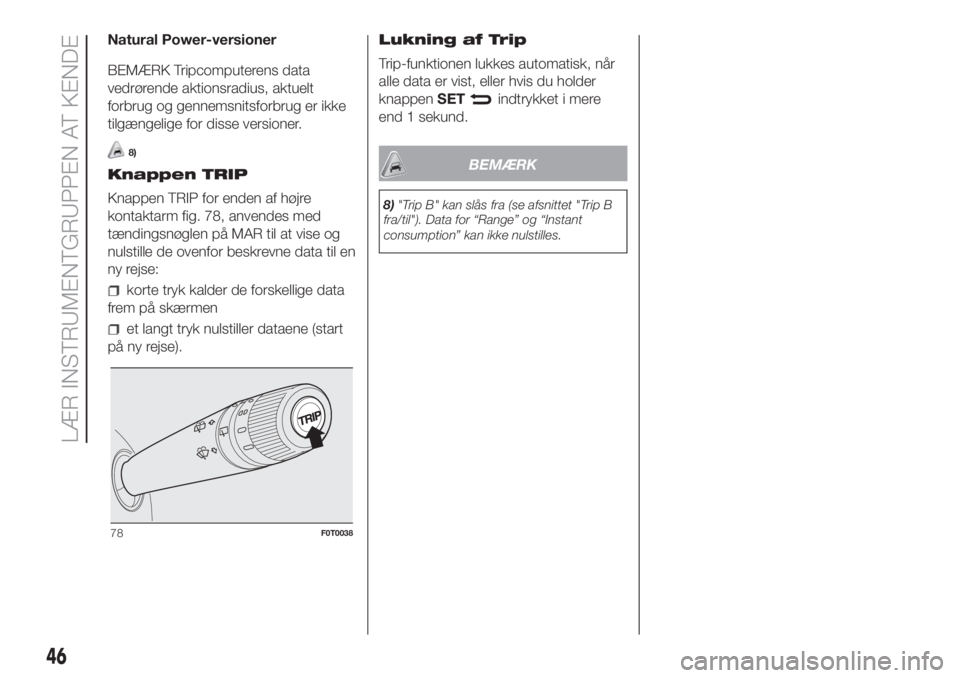

Natural Power-versioner
BEMÆRK Tripcomputerens data
vedrørende aktionsradius, aktuelt
forbrug og gennemsnitsforbrug er ikke
tilgængelige for disse versioner.
8)
Knappen TRIP
Knappen TRIP for enden af højre
kontaktarm fig. 78, anvendes med
tændingsnøglen på MAR til at vise og
nulstille de ovenfor beskrevne data til en
ny rejse:
korte tryk kalder de forskellige data
frem på skærmen
et langt tryk nulstiller dataene (start
på ny rejse).Lukning af Trip
Trip-funktionen lukkes automatisk, når
alle data er vist, eller hvis du holder
knappenSET
indtrykket i mere
end 1 sekund.
BEMÆRK
8)"Trip B" kan slås fra (se afsnittet "Trip B
fra/til"). Data for “Range” og “Instant
consumption” kan ikke nulstilles.
78F0T0038
46
LÆR INSTRUMENTGRUPPEN AT KENDE

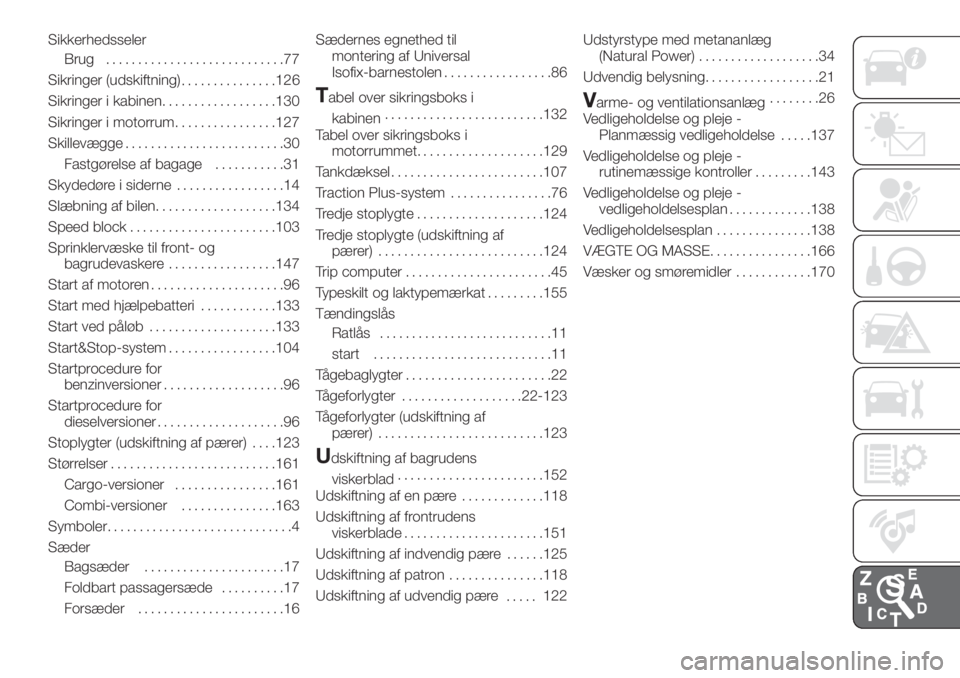

Sikkerhedsseler
Brug............................77
Sikringer (udskiftning) 126
Sikringer i kabinen..................130
Sikringer i motorrum................127
Skillevægge.........................30
Fastgørelse af bagage...........31
Skydedøre i siderne.................14
Slæbning af bilen...................134
Speed block.......................103
Sprinklervæske til front- og
bagrudevaskere.................147
Start af motoren.....................96
Start med hjælpebatteri............133
Start ved påløb....................133
Start&Stop-system.................104
Startprocedure for
benzinversioner...................96
Startprocedure for
dieselversioner....................96
Stoplygter (udskiftning af pærer). . . .123
Størrelser..........................161
Cargo-versioner................161
Combi-versioner...............163
Symboler.............................4
Sæder
Bagsæder......................17
Foldbart passagersæde..........17
Forsæder.......................16Sædernes egnethed til
montering af Universal
Isofix-barnestolen.................86
Tabel over sikringsboks i
kabinen.........................132
Tabel over sikringsboks i
motorrummet....................129
Tankdæksel........................107
Traction Plus-system................76
Tredje stoplygte....................124
Tredje stoplygte (udskiftning af
pærer) ..........................124
Trip computer.......................45
Typeskilt og laktypemærkat.........155
Tændingslås
Ratlås...........................11
start............................11
Tågebaglygter.......................22
Tågeforlygter...................22-123
Tågeforlygter (udskiftning af
pærer) ..........................123
Udskiftning af bagrudens
viskerblad.......................152
Udskiftning af en pære.............118
Udskiftning af frontrudens
viskerblade......................151
Udskiftning af indvendig pære......125
Udskiftning af patron...............118
Udskiftning af udvendig pære 122Udstyrstype med metananlæg
(Natural Power)...................34
Udvendig belysning..................21
Varme- og ventilationsanlæg........26
Vedligeholdelse og pleje -
Planmæssig vedligeholdelse.....137
Vedligeholdelse og pleje -
rutinemæssige kontroller.........143
Vedligeholdelse og pleje -
vedligeholdelsesplan.............138
Vedligeholdelsesplan...............138
VÆGTE OG MASSE................166
Væsker og smøremidler............170
...............
.....
