TYPES DE LAMPES
Sur le véhicule sont installés différents types d'ampoules :
Ampoules tout verre :(type A) les
ampoules sont montées par
pression ; pour les sortir, il faut tirer.
Ampoules culot baïonnette :(type B) pour les sortir, appuyer sur le
cabochon et le tourner dans le sens inverse des aiguilles d'une montre.
Ampoules cylindriques :(type C) pour les sortir, les dégager des
contacts correspondants.
Ampoules halogènes :(type D) pour retirer l’ampoule, la dégager et
l'extraire de son emplacement.
Ampoules halogènes :(type E) pour retirer l’ampoule, la dégager et
l'extraire de son emplacement.
160
SITUATIONS D'URGENCE
FEUX DE POSITION /
FEUX DE JOUR (LED)
De type à DEL. Pour effectuer le
remplacement, s'adresser au Réseau
Après-vente Fiat
FEUX DE POSITION /
FEUX DE JOUR
Pour remplacer l'ampoule, suivre la
procédure suivante :
retirer le couvercle de protection en
caoutchouc A fig. 148 ;
tourner la douille B fig. 149 dans le
sens inverse des aiguilles d'une montre;
extraire l'ampoule en la tirant et la
remplacer ;
extraire l'ampoule en la poussant
légèrement et en la tournant dans
le sens inverse des aiguilles d'une
montre (« baïonnette ») ;
remonter la douille B en la tournant
dans le sens des aiguilles d'une
montre, en s'assurant qu'elle est bien
bloquée ;
remonter le couvercle de protection
en caoutchouc A fig. 148.FEUX DE ROUTE
Pour remplacer l'ampoule, suivre la
procédure suivante :retirer le couvercle de protection en
caoutchouc C fig. 148 ;
déboîter la douille A fig. 150 des
agrafes latérales B et l'extraire ;
débrancher le connecteur électrique;
monter une ampoule neuve, en
faisant coïncider le gabarit de la partie
métallique avec les rainures aménagées
sur la parabole du phare, en exerçant
une pression pour la fixer aux agrafes
latérales ;
rebrancher le connecteur électrique.
remonter le couvercle de protection
en caoutchouc C fig. 148.
FEUX DE CROISEMENT
Avec des ampoules à
incandescence
Pour remplacer l'ampoule, suivre la
procédure suivante :
retirer le couvercle de protection en
caoutchouc B fig. 148 ;
déboîter la douille A fig. 151 des
agrafes latérales B et l'extraire ;
débrancher le connecteur électrique;

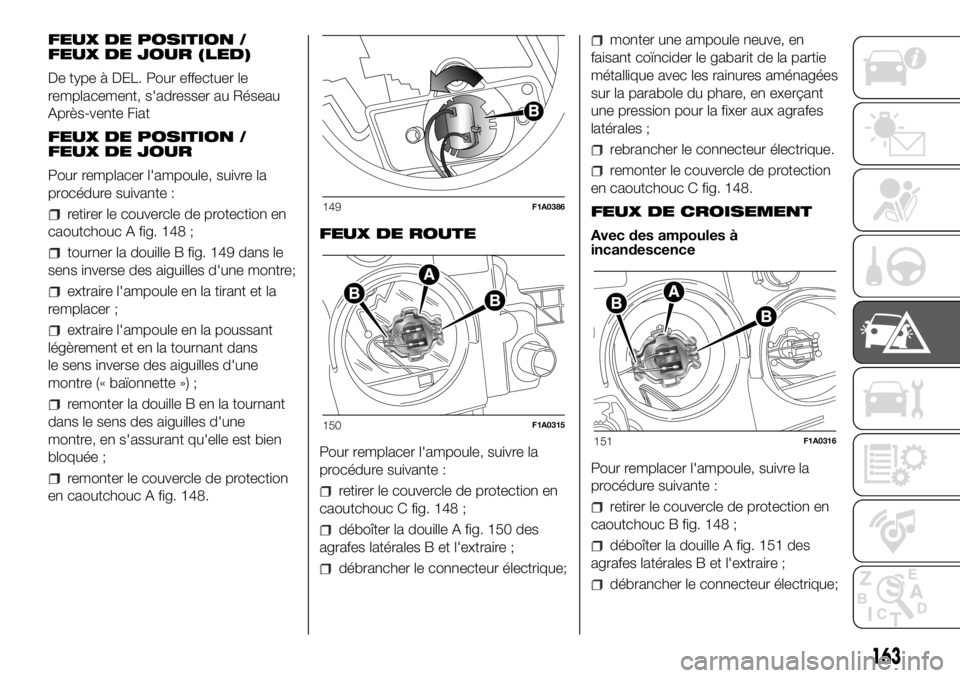

149F1A0386
150F1A0315
151F1A0316
