LÆR BILEN AT KENDE
18
VAND I BRÆNDSTOFFILTRET (dieselversioner)
Symbolet lyser op, når tændingsnøglen drejes til position MAR, men skal slukke efter nogle sekunder.
Symbolet tænder med konstant lys under kørslen for at signalere, at der er vand i
dieselfilteret.
På nogle versioner tænder kontrollampen
èi stedet for, og displayet viser en tilhørende meddelelse.
EE
FEJL VED FIAT CODE STARTSPÆRRE
Med tændingsnøglen i position MAR lyser kontrollampen eller symbolet på displayet med fast lys, på nogle versioner
ledsaget af en tilhørende meddelelse, som vises på displayet for at angive en mulig fejl i Fiat Code-systemet.
Hvis kontrollampen eller symbolet på displayet blinker ved tændt motor, betyder det, at bilen ikke er fuldt ud beskyttet af
startspærresystemet.
Henvend dig hurtigst muligt til Fiats servicenet.
TÅGEBAGLYGTER
Kontrollampen lyser op, når tågebaglygterne tændes.
SIGNALERING AF GENERISK FEJL
Kontrollampen tænder samtidig med nedenstående hændelser, og i disse tilfælde anbefales det rette henvendelse til Fiats
servicenet hurtigst muligt for at afhjælpe fejlen.
Fejl ved sensor for motorolietryk
Kontrollampen lyser op, hvis der konstateres en fejl ved sensoren for motorolietryk.
Brændstofafbryder aktiveret/fejlbehæftet
Kontrollampen tænder, på nogle versioner sammen med visningen af en tilhørende meddelelse på displayet, i tilfælde af
aktivering af/ fejl på brændstofafbryderen.
Fejl ved udvendig belysning
Kontrollampen tænder, når der opstår en fejl i det udvendige lys.
44
èè

19
ESC-SYSTEM (afhængigt af versioner/markeder, hvor monteret)
Kontrollampen lyser op, når tændingsnøglen drejes til position MAR, men skal slukke efter nogle sekunder.
ESC-systemet aktiveret
Hvis lampen blinker under kørslen, betyder det, at ESC-systemet griber ind.
Fejl ved ESC-system
Hvis kontrollampen ikke slukker, eller hvis den forbliver tændt under kørslen sammen med tænding af lysdioden på
knappen ASR OFF,
Displayet viser en tilhørende meddelelse.
Henvend dig til Fiats servicenet.
Fejl i Hill Holder
Hvis kontrollampen tændes på nogle versioner sammen med visningen af en tilhørende meddelelse på displayet, er det
tegn på fejl i Hill Holder-systemet.
Henvend dig hurtigst muligt til Fiats servicenet. Fejl ved parkeringssensorer
Kontrollampen lyser op, samtidig med at der vises en meddelelse på displayet, hvis der konstateres en fejl ved
parkeringssensorerne.
Fejl i Start&Stop-system (versioner med multifunktionsdisplay)
Fejl på systemet signaleres ved at kontrollampen tændes. På instrumentpanelet vises en tilhørende meddelelse.
Fejl ved kontrollampe for airbag (afhængigt af versioner/markeder, hvor monteret)
Kontrollampen tænder, når der forekommer fejl i kontrollampen
¬.
ESCESC
SLITAGE PÅ BREMSEKLODSER
Kontrollampen tænder (på nogle versioner ledsaget af en meddelelse på displayet), hvis bremseklodserne på for- eller
baghjul (afhængigt af versioner/markeder, hvor monteret) er slidte.
Sørg for at få dem skiftet hurtigst muligt.
dd
RISIKO FOR IS PÅ VEJEN
Symbolet vises på displayet (i nogle versioner sammen med en tilhørende meddelelse), når den udvendige temperatur er
under eller lig med 3 °C.
èè
(versioner med
multifunktionsdis
play)
(versioner
med
farvedisplay)

21
FEJL VED SKUMRINGSSENSOR
Symbolet lyser (sammen med en tilhørende meddelelse), hvis der opstår fejl på skumringssensoren. Henvend dig hurtigst
muligt til Fiats servicenet.
FEJL VED REGNSENSOR
Symbolet tænder, hvis der er fejl på regnsensoren. Henvend dig hurtigst muligt til Fiats servicenet.
FEJL I HILL HOLDER (farvedisplay) (afhængigt af versioner/markeder, hvor monteret)
Symbolet vises på displayet, sammen med en tilhørende meddelelse, når der registreres en fejl i Hill Holder-systemet.
Henvend dig hurtigst muligt til Fiats servicenet.
**
FEJL I SPEED LIMITER
Symbolet tænder, hvis der er fejl på Speed Limiter-systemet. Kontakt hurtigst muligt Fiats servicenet for at udbedre fejlen.
FEJL VED PARKERINGSSENSORER (farvedisplay, – afhængigt af versioner/markeder, hvor monteret)
Symbolet vises på displayet, ledsaget af en tilhørende meddelelse, hvis der registreres en fejl i parkeringssensorerne.
Henvend dig til Fiats servicenet.

35
Med vælgeren i position AUTO styres
positions- og nærlysene af
skumringssensoren.
FJERNLYS
❒ Med drejekontakten i position 2
skubbes kontaktarmen frem mod
instrumentbrættet. I
instrumentgruppen tænder
kontrollampen
1.
❒ For køretøjer med AUTO-funktion:
med drejekontakten i position AUTO
og tændt nærlys skubbes
kontaktarmen frem mod
instrumentpanelet.
❒ Fjernlyset slukkes ved at trække
kontaktarmen mod rattet.
Overhalingsblink
❒ Træk kontaktarmen mod rattet
(ustabil stilling).
PARKERINGSLYS
Tænder kun med tændingskontakten i
position STOP eller trukket ud ved at
dreje kontakten på venstre kontaktarm
først i position (eller i position AUTO,
hvis bilen er udstyret med
skumringssensor) og efterfølgende i
position
2.
I instrumentgruppen tænder
kontrollampen
3. Gentag den
samme handling for at slukke dem.
BLINKLYS
Flyt kontaktarmen op eller ned (stabil
position):
❒ opad a: Aktivering af blinklys i højre
side.
❒ nedad b: Aktivering af blinklys i
venstre side.
SIGNALERING AF
VOGNBANESKIFT
❒ Skub kontaktarmen opad eller
nedad (ustabil position) i mindre end
et halvt sekund. Blinklyset aktiveres
med 3 blink for at signalere
vognbaneskift og slukker
automatisk lige efter.
FOLLOW ME HOME
Med denne funktion kan området foran
bilen holdes oplyst i en forud indstillet
periode.
Aktivering
“Follow Me Home”-funktionen aktiveres
ved at trække kontaktarmen fig. 25
mod rattet forbi klikket for endestop.
Funktionen kan aktiveres inden for 2
minutter efter, at motoren er standset.
Denne funktion gør det muligt at tænde
positions-/og nærlys.
UDVENDIG
BELYSNING
KØRELYS 7)
❒ For køretøjer uden AUTO-funktion:
med tændingsnøglen i position MAR
og drejekontakten i position tændes
kørelyset automatisk.
❒ For køretøjer med AUTO-funktion:
tændingen af kørelyset styres
automatisk af skumringssensoren
med drejekontakten på AUTO.
NÆRLYS/POSITIONSLYS
❒ Med tændingsnøglen i position
MAR drejes drejekontakten til 2.
I instrumentgruppen tænder
kontrollampen
3. Når nærlyset er
aktiveret, slukker kørelyset.
24
1
2
DVDF0S008c

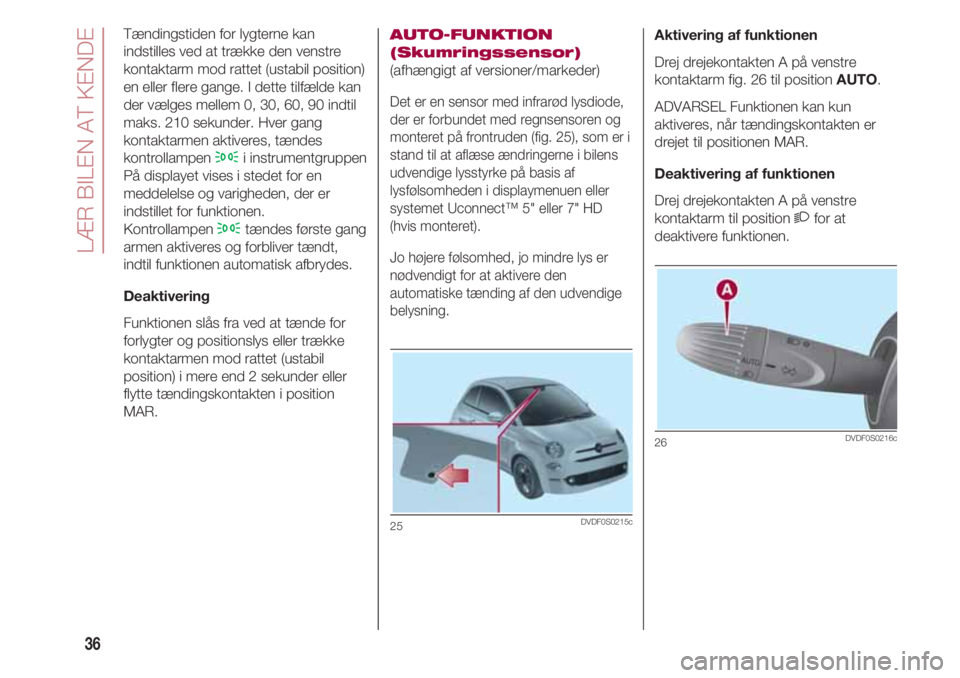

LÆR BILEN AT KENDE
36
Tændingstiden for lygterne kan
indstilles ved at trække den venstre
kontaktarm mod rattet (ustabil position)
en eller flere gange. I dette tilfælde kan
der vælges mellem 0, 30, 60, 90 indtil
maks. 210 sekunder. Hver gang
kontaktarmen aktiveres, tændes
kontrollampen
3i instrumentgruppen
På displayet vises i stedet for en
meddelelse og varigheden, der er
indstillet for funktionen.
Kontrollampen
3tændes første gang
armen aktiveres og forbliver tændt,
indtil funktionen automatisk afbrydes.
Deaktivering
Funktionen slås fra ved at tænde for
forlygter og positionslys eller trække
kontaktarmen mod rattet (ustabil
position) i mere end 2 sekunder eller
flytte tændingskontakten i position
MAR.
AUTO-FUNKTION
(Skumringssensor)
(afhængigt af versioner/markeder)
Det er en sensor med infrarød lysdiode,
der er forbundet med regnsensoren og
monteret på frontruden (fig. 25), som er i
stand til at aflæse ændringerne i bilens
udvendige lysstyrke på basis af
lysfølsomheden i displaymenuen eller
systemet Uconnect™ 5" eller 7" HD
(hvis monteret).
Jo højere følsomhed, jo mindre lys er
nødvendigt for at aktivere den
automatiske tænding af den udvendige
belysning.
25DVDF0S0215c
Aktivering af funktionen
Drej drejekontakten A på venstre
kontaktarm fig. 26 til position AUTO.
ADVARSEL Funktionen kan kun
aktiveres, når tændingskontakten er
drejet til positionen MAR.
Deaktivering af funktionen
Drej drejekontakten A på venstre
kontaktarm til position 2for at
deaktivere funktionen.
26DVDF0S0216c

LÆR BILEN AT KENDE
38
Når frontrudeviskerne er i gang og
bakgearet indrykket, arbejder
bagrudeviskeren også kontinuerligt.
Funktionen “Smart vask”
❒ Sprinkleren på bagruden aktiveres
ved at man fører kontaktarmen mod
instrumentpanelet.
RAIN SENSOR
(afhængigt af versioner/markeder)
4)
Sensoren aktiveres, når
tændingskontakten er i position MAR,
og deaktiveres i position STOP.
29DVDF0S0217c
Anordningen sidder bag det indvendige
førerspejl fig. 30 i kontakt med
frontruden. Den er i stand til at
registrere måle regnmængden, og
derefter at styre den automatiske
viskerfunktion for frontruden, afhængigt
af den mængde vand, der er på ruden.
BEMÆRK Hold ruden ren i
sensorområdet.
AUTOMATISK
VISKERGANG
(afhængigt af versioner/markeder)
Aktivering
Den automatiske viskergang kan
vælges af brugeren ved at flytte den
højre kontaktarm på rattet fig. 28 til
position AUTO (B). Aktiveringen af den
automatiske viskergang signaleres til
brugeren via et viskerslag.
30DVDF0S0215c
Justering af følsomhed
Via menuen på displayet eller på
systemet UconnectTM 5" eller 7" er det
muligt at justere regnsensorens
følsomhed.
Blokering
Hvis du bringer tændingslåsen i
position STOP og stiller den højre
ratkontaktarm i position AUTO (B),
foretages der ingen viskercyklus ved
den efterfølgende start (tændingslåsen i
position MAR) for at forhindre
beskadigelse af systemet i tilfælde af
håndvask af frontruden eller is på
ruden.
For at indstille den automatisk
viskerfunktion igen:
❒ Stil den højre ratkontaktarm i en
anden position end AUTO og
derefter igen i position AUTO;
❒ overskrid hastigheden på
5 km/t med sensor, der registrerer
tilstedeværelse af regn.
Deaktivering
Brugeren kan fravælge den
automatiske viskergang ved at stille
den højre ratkontaktarm i en anden
position end AUTO.

51
BRÆNDSTOFAF-
BRYDERSYSTEM 8)
Brændstofafbryderen udløses i tilfælde
af en kollision. Dette medfører at:
❒ Brændstoftilførslen afbrydes, så
motoren stopper.
❒ Dørene låses automatisk op.
❒ Den indvendige belysning tænder.
Systemets indgreb vises ved en
meddelelse på displayet.
VIGTIGT: Kontroller bilen omhyggeligt
for brændstoflækager, for eksempel i
motorrummet, under bilen eller i
nærheden af tanken.
Husk at dreje tændingsnøglen på
STOP efter kollisionen for at undgå at
batteriet tappes for strøm.
Gå frem på følgende måde for at
genoprette bilens normale funktion:
❒ Drej tændingsnøglen til position
MAR
❒ Tænd blinklyset i højre side
❒ Sluk blinklyset i højre side
❒ Tænd blinklyset i venstre side
❒ Sluk blinklyset i venstre side
❒ Tænd blinklyset i højre side
❒ Sluk blinklyset i højre side
❒ Tænd blinklyset i venstre side
❒ Sluk blinklyset i venstre side
❒ Drej tændingsnøglen til position
STOP
❒ Drej tændingsnøglen til position
MAR.PARKERINGSSEN-
SORER18) 25)
(afhængigt af versioner/markeder)
Sensorerne, der er placeret i bageste
kofanger fig. 51 detekterer eventuelle
forhindringer bag ved bilen og advarer
bilens fører herom ved hjælp af et
intermitterende lydsignal.
Efterhånden som afstanden til
forhindringen bag bilen mindskes,
stiger hyppigheden af lydsignalerne.
Lydsignalet bliver konstant, når
afstanden mellem bilen og
forhindringen er mindre end 30 cm.
Forbliver konstant hvis afstanden
mellem bilen og forhindringen er
uændret.
Hvis denne situation opstår for
sidesensorerne, afbrydes signalet efter
cirka 3 sekunder for, fx, at undgå
signaler ved manøvrer langs mure.
Hvis der konstateres flere forhindringer,
vil kun den nærmeste blive taget i
betragtning.

LÆR BILEN AT KENDE
52
Versioner med farvedisplay
Når sensorerne aktiveres, vises
skærmbilledet i fig. 52.
Oplysningen om tilstedeværelsen af og
afstanden til forhindringen signaleres
derfor, ud over af lydsignalet, også ved
en visning på instrumentgruppens
display.
51DVDF0S0182c
52DVDF0S0459c
Systemet viser den fundne forhindring
ved at vise et område efter afstanden til
forhindringen og positionen i forhold til
bilen.
Hvis forhindringen registreres i det
bageste midterste eller højre område,
viser displayet en enkelt bue i det
respektive område, og der udsendes
et akustisk signal.
Mens bilen nærmer sig forhindringen,
viser displayet kun en enkelt blinkende
bue, som nærmer sig bilen, og det
akustiske signal bliver hyppigere, indtil
det bliver kontinuerligt.
Farven på displayet afhænger af
afstanden og positionen for
forhindringen.
Bilen er i nærheden af forhindringen,
når displayet viser et rødt blinkende
område (til højre, i midten eller til
venstre) og udsender et kontinuerligt
lydsignal. Såfremt der findes flere
forhindringer, signaleres den, der er
tættest på under tilnærmelsen.Angivelse af fejl
Fejl ved parkeringssensorerne angives,
når du sætter i bakgear, ved at
kontrollampen
èeller ikonet tpå
farvedisplayet) tændes i
instrumentgruppen, og den tilhørende
meddelelse vises på displayet
(afhængigt af versioner/markeder, hvor
monteret).
Funktion ved kørsel med
anhænger
Parkeringssensorernes funktion
afbrydes automatisk, når anhængerens
kabel tilsluttes.
