2018 BMW 5 SERIES Instructieboekjes (in Dutch)

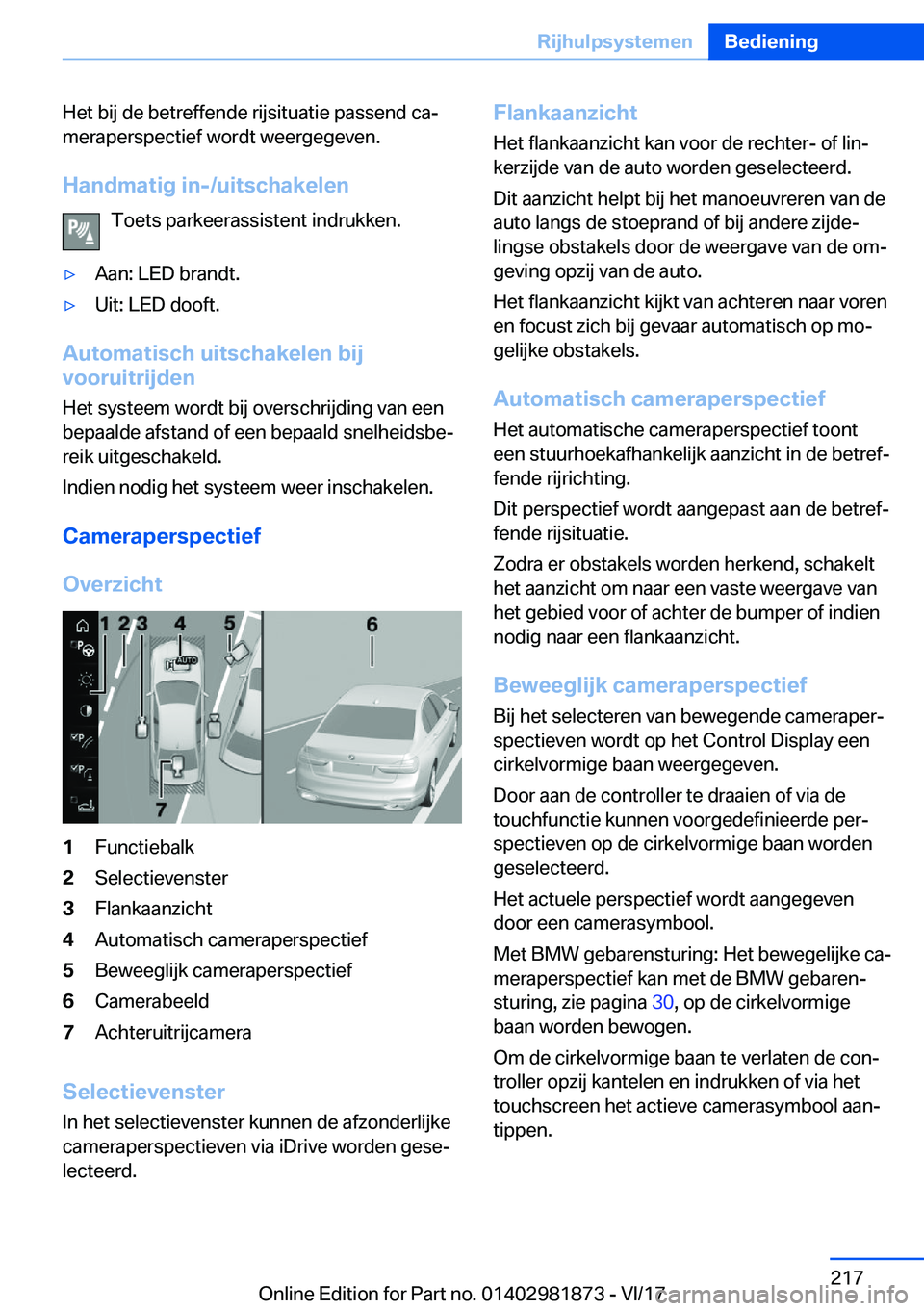

Het bij de betreffende rijsituatie passend ca#j
meraperspectief wordt weergegeven.
Handmatig
in-/uitschakelen Toets parkeerassistent indrukken.'yAan: LED brandt.'yUit: LED dooft.
Automatisch
uitschakelen
bij
vooruitrijden
Het systeem wordt bij overschrijding van een bepaalde afstand of een bepaald snelheidsbe#j
reik uitgeschakeld.
Indien nodig het systeem weer inschakelen.
Cameraperspectief
Overzicht
1Functiebalk2Selectievenster3Flankaanzicht4Automatisch cameraperspectief5Beweeglijk cameraperspectief6Camerabeeld7Achteruitrijcamera
Selectievenster
In het selectievenster kunnen de afzonderlijke
cameraperspectieven via iDrive worden gese#j
lecteerd.
Flankaanzicht
Het flankaanzicht kan voor de rechter- of lin#j
kerzijde van de auto worden geselecteerd.
Dit aanzicht helpt bij het manoeuvreren van deauto langs de stoeprand of bij andere zijde#jlingse obstakels door de weergave van de om#j
geving opzij van de auto.
Het flankaanzicht kijkt van achteren naar voren en focust zich bij gevaar automatisch op mo#j
gelijke obstakels.
Automatisch
cameraperspectiefHet automatische cameraperspectief toont
een stuurhoekafhankelijk aanzicht in de betref#j fende rijrichting.
Dit perspectief wordt aangepast aan de betref#j
fende rijsituatie.
Zodra er obstakels worden herkend, schakelt het aanzicht om naar een vaste weergave van
het gebied voor of achter de bumper of indien
nodig naar een flankaanzicht.
Beweeglijk
cameraperspectief
Bij het selecteren van bewegende cameraper#j
spectieven wordt op het Control Display een
cirkelvormige baan weergegeven.
Door aan de controller te draaien of via de
touchfunctie kunnen voorgedefinieerde per#j
spectieven op de cirkelvormige baan worden
geselecteerd.
Het actuele perspectief wordt aangegeven
door een camerasymbool.
Met BMW gebarensturing: Het bewegelijke ca#j
meraperspectief kan met de BMW gebaren#j
sturing, zie pagina 30, op de cirkelvormige
baan worden bewogen.
Om de cirkelvormige baan te verlaten de con#j
troller opzij kantelen en indrukken of via het
touchscreen het actieve camerasymbool aan#j
tippen.Seite 217RijhulpsystemenBediening217
Online Edition for Part no. 01402981873 - VI/17

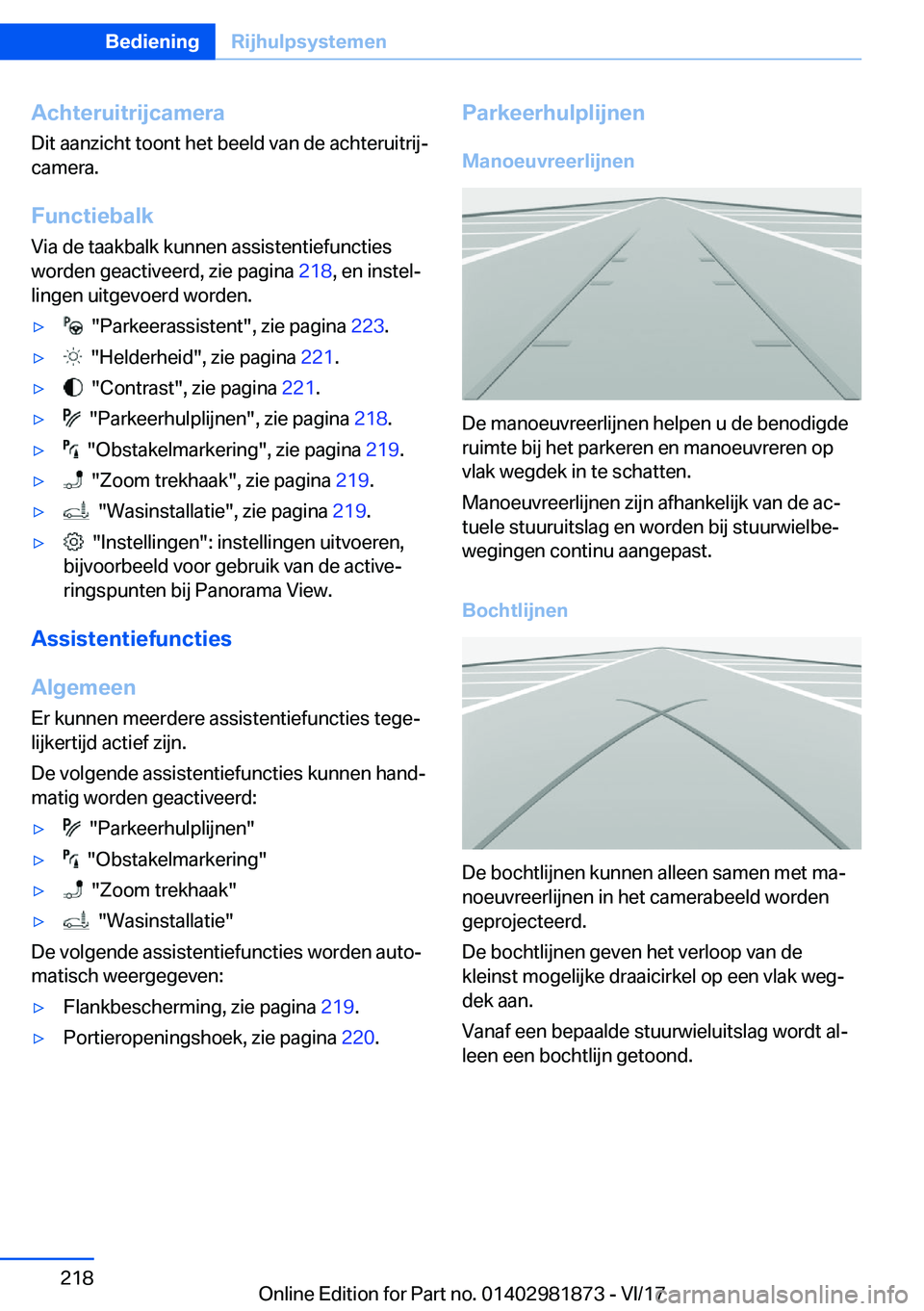

AchteruitrijcameraDit aanzicht toont het beeld van de achteruitrij#jcamera.
Functiebalk
Via de taakbalk kunnen assistentiefuncties worden geactiveerd, zie pagina 218, en instel#j
lingen uitgevoerd worden.'y "Parkeerassistent", zie pagina 223.'y "Helderheid", zie pagina 221.'y "Contrast", zie pagina 221.'y "Parkeerhulplijnen", zie pagina 218.'y "Obstakelmarkering", zie pagina 219.'y "Zoom trekhaak", zie pagina 219.'y "Wasinstallatie", zie pagina 219.'y "Instellingen": instellingen uitvoeren,
bijvoorbeeld voor gebruik van de active#j ringspunten bij Panorama View.
Assistentiefuncties
Algemeen
Er kunnen meerdere assistentiefuncties tege#j lijkertijd actief zijn.
De volgende assistentiefuncties kunnen hand#j
matig worden geactiveerd:
'y "Parkeerhulplijnen"'y "Obstakelmarkering"'y "Zoom trekhaak"'y "Wasinstallatie"
De volgende assistentiefuncties worden auto#j matisch weergegeven:
'yFlankbescherming, zie pagina 219.'yPortieropeningshoek, zie pagina 220.Parkeerhulplijnen
Manoeuvreerlijnen
De manoeuvreerlijnen helpen u de benodigderuimte bij het parkeren en manoeuvreren op
vlak wegdek in te schatten.
Manoeuvreerlijnen zijn afhankelijk van de ac#j
tuele stuuruitslag en worden bij stuurwielbe#j
wegingen continu aangepast.
Bochtlijnen
De bochtlijnen kunnen alleen samen met ma#j
noeuvreerlijnen in het camerabeeld worden
geprojecteerd.
De bochtlijnen geven het verloop van de
kleinst mogelijke draaicirkel op een vlak weg#j dek aan.
Vanaf een bepaalde stuurwieluitslag wordt al#j leen een bochtlijn getoond.
Seite 218BedieningRijhulpsystemen218
Online Edition for Part no. 01402981873 - VI/17

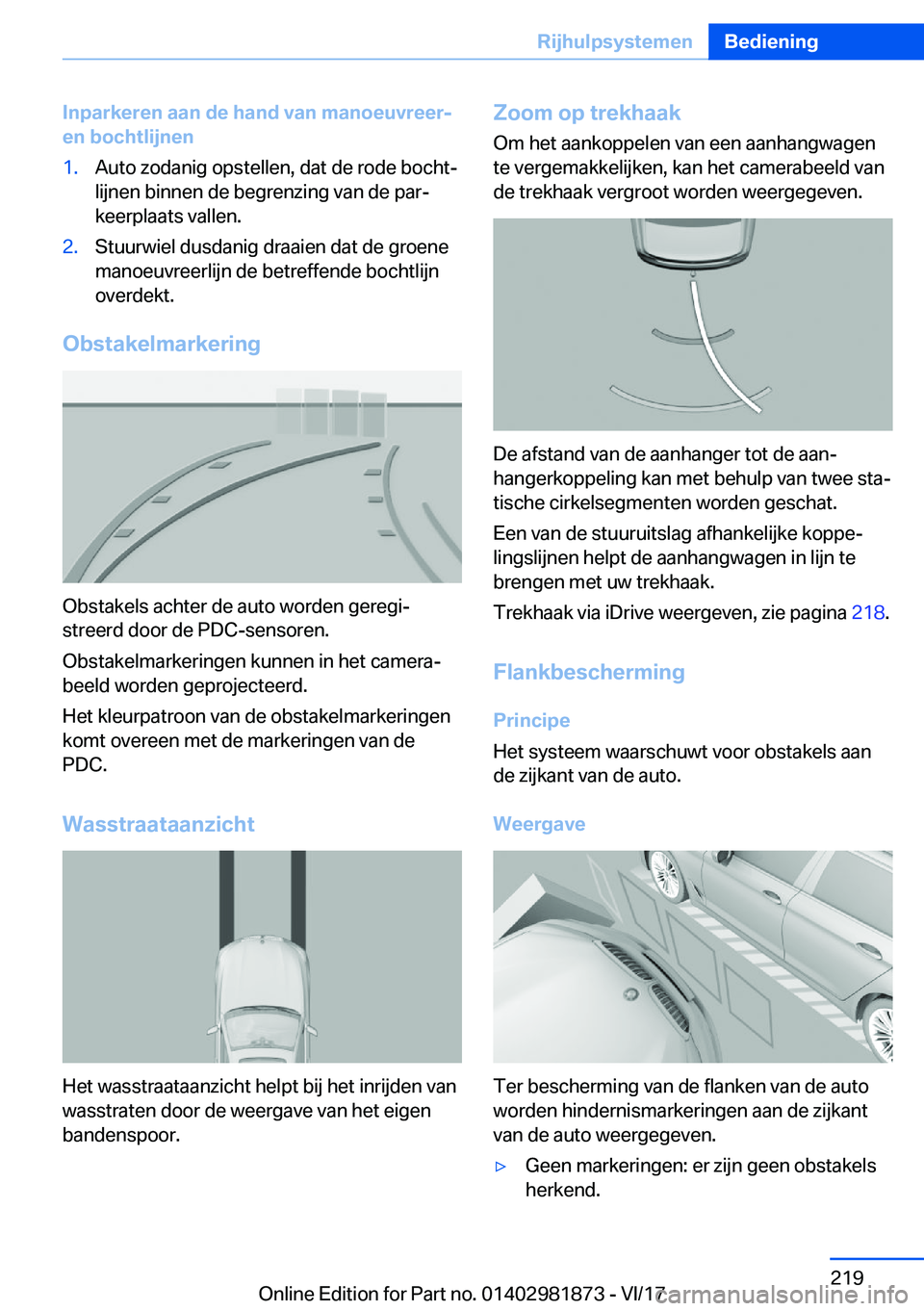

Inparkeren
aan
de
hand
van
manoeuvreer-en
bochtlijnen1.Auto zodanig opstellen, dat de rode bocht#j
lijnen binnen de begrenzing van de par#j
keerplaats vallen.2.Stuurwiel dusdanig draaien dat de groene
manoeuvreerlijn de betreffende bochtlijn overdekt.
Obstakelmarkering
Obstakels achter de auto worden geregi#j
streerd door de PDC-sensoren.
Obstakelmarkeringen kunnen in het camera#j beeld worden geprojecteerd.
Het kleurpatroon van de obstakelmarkeringen
komt overeen met de markeringen van de
PDC.
Wasstraataanzicht
Het wasstraataanzicht helpt bij het inrijden van
wasstraten door de weergave van het eigen
bandenspoor.
Zoom
op
trekhaak
Om het aankoppelen van een aanhangwagente vergemakkelijken, kan het camerabeeld van
de trekhaak vergroot worden weergegeven.
De afstand van de aanhanger tot de aan#j
hangerkoppeling kan met behulp van twee sta#j tische cirkelsegmenten worden geschat.
Een van de stuuruitslag afhankelijke koppe#j
lingslijnen helpt de aanhangwagen in lijn te
brengen met uw trekhaak.
Trekhaak via iDrive weergeven, zie pagina 218.
Flankbescherming Principe
Het systeem waarschuwt voor obstakels aan
de zijkant van de auto.
Weergave
Ter bescherming van de flanken van de auto
worden hindernismarkeringen aan de zijkant
van de auto weergegeven.
'yGeen markeringen: er zijn geen obstakels herkend.Seite 219RijhulpsystemenBediening219
Online Edition for Part no. 01402981873 - VI/17

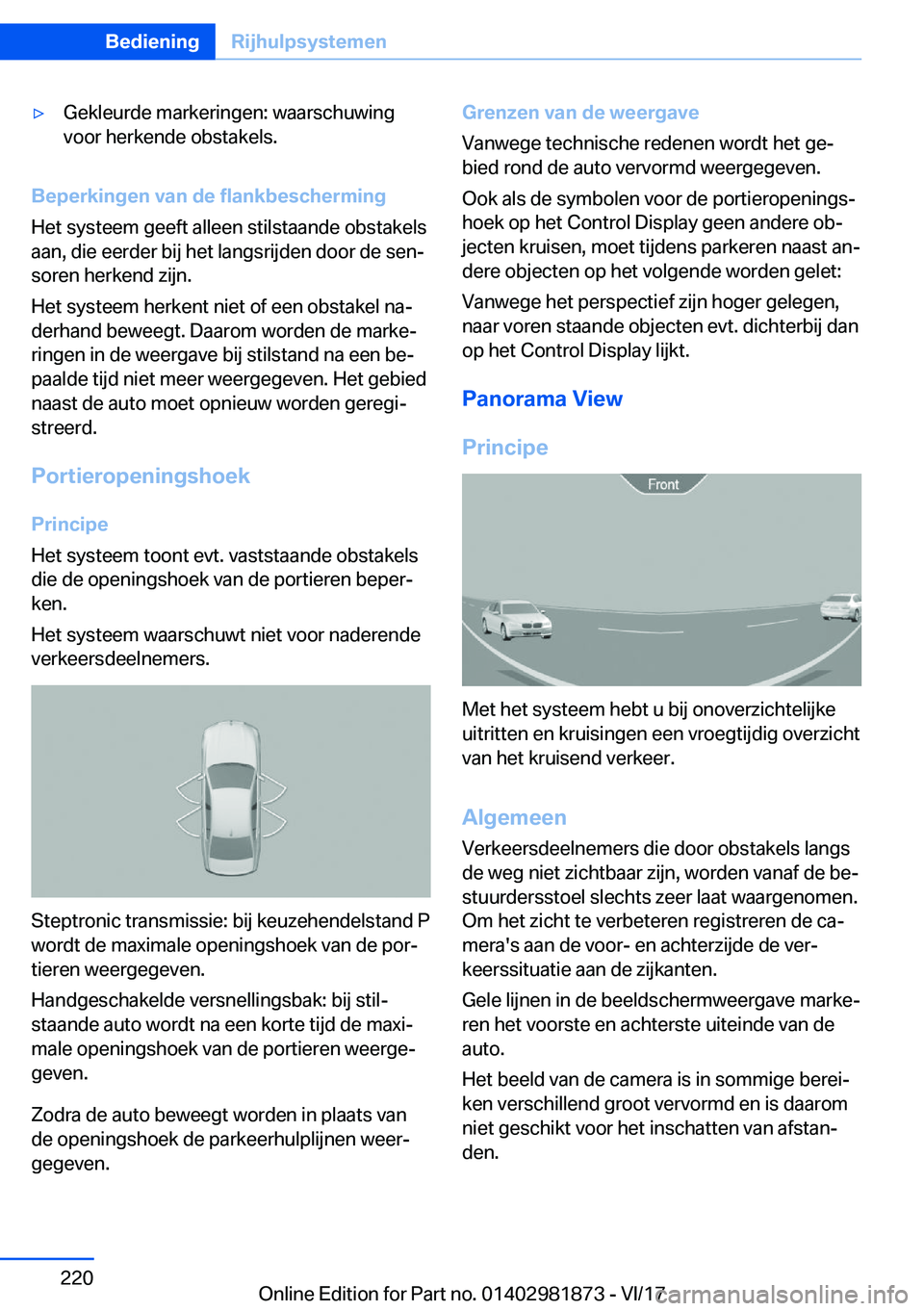

'yGekleurde markeringen: waarschuwing
voor herkende obstakels.
Beperkingen
van
de
flankbescherming
Het systeem geeft alleen stilstaande obstakels aan, die eerder bij het langsrijden door de sen#jsoren herkend zijn.
Het systeem herkent niet of een obstakel na#j
derhand beweegt. Daarom worden de marke#j
ringen in de weergave bij stilstand na een be#j
paalde tijd niet meer weergegeven. Het gebied
naast de auto moet opnieuw worden geregi#j
streerd.
Portieropeningshoek Principe
Het systeem toont evt. vaststaande obstakels
die de openingshoek van de portieren beper#j ken.
Het systeem waarschuwt niet voor naderende verkeersdeelnemers.
Steptronic transmissie: bij keuzehendelstand P
wordt de maximale openingshoek van de por#j
tieren weergegeven.
Handgeschakelde versnellingsbak: bij stil#j
staande auto wordt na een korte tijd de maxi#j
male openingshoek van de portieren weerge#j geven.
Zodra de auto beweegt worden in plaats van
de openingshoek de parkeerhulplijnen weer#j
gegeven.
Grenzen
van
de
weergave
Vanwege technische redenen wordt het ge#j
bied rond de auto vervormd weergegeven.
Ook als de symbolen voor de portieropenings#j
hoek op het Control Display geen andere ob#j
jecten kruisen, moet tijdens parkeren naast an#j
dere objecten op het volgende worden gelet:
Vanwege het perspectief zijn hoger gelegen,
naar voren staande objecten evt. dichterbij dan
op het Control Display lijkt.
Panorama
View
Principe
Met het systeem hebt u bij onoverzichtelijke
uitritten en kruisingen een vroegtijdig overzicht van het kruisend verkeer.
Algemeen
Verkeersdeelnemers die door obstakels langs
de weg niet zichtbaar zijn, worden vanaf de be#j
stuurdersstoel slechts zeer laat waargenomen. Om het zicht te verbeteren registreren de ca#jmera's aan de voor- en achterzijde de ver#jkeerssituatie aan de zijkanten.
Gele lijnen in de beeldschermweergave marke#j ren het voorste en achterste uiteinde van de
auto.
Het beeld van de camera is in sommige berei#j
ken verschillend groot vervormd en is daarom
niet geschikt voor het inschatten van afstan#j
den.
Seite 220BedieningRijhulpsystemen220
Online Edition for Part no. 01402981873 - VI/17

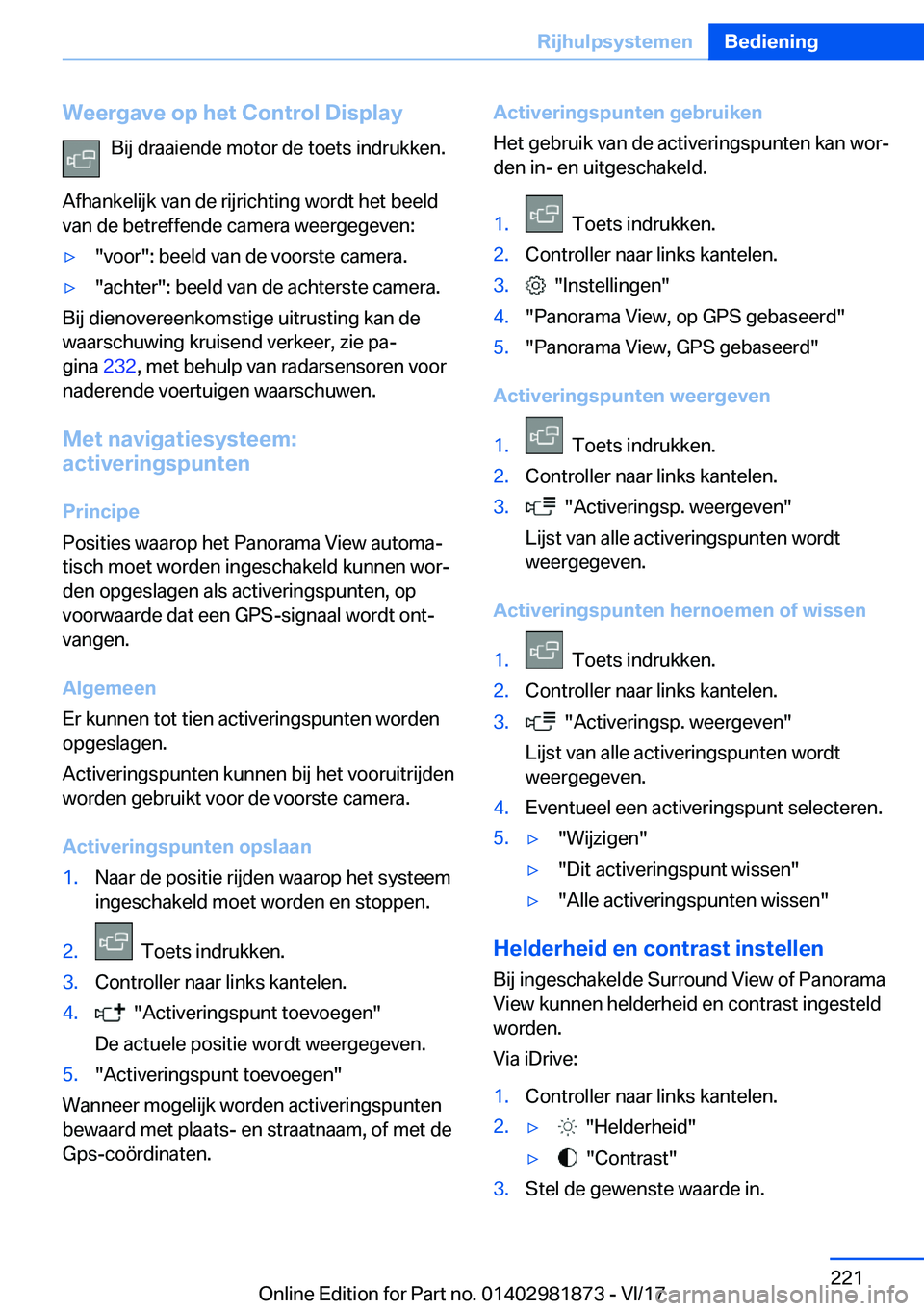

Weergave
op
het
Control
DisplayBij draaiende motor de toets indrukken.
Afhankelijk van de rijrichting wordt het beeld
van de betreffende camera weergegeven:'y"voor": beeld van de voorste camera.'y"achter": beeld van de achterste camera.
Bij dienovereenkomstige uitrusting kan de
waarschuwing kruisend verkeer, zie pa#j gina 232, met behulp van radarsensoren voor
naderende voertuigen waarschuwen.
Met
navigatiesysteem:
activeringspunten
Principe
Posities waarop het Panorama View automa#j
tisch moet worden ingeschakeld kunnen wor#j
den opgeslagen als activeringspunten, op
voorwaarde dat een GPS-signaal wordt ont#j vangen.
Algemeen
Er kunnen tot tien activeringspunten worden opgeslagen.
Activeringspunten kunnen bij het vooruitrijden worden gebruikt voor de voorste camera.
Activeringspunten
opslaan
1.Naar de positie rijden waarop het systeem
ingeschakeld moet worden en stoppen.2. Toets indrukken.3.Controller naar links kantelen.4. "Activeringspunt toevoegen"
De actuele positie wordt weergegeven.5."Activeringspunt toevoegen"
Wanneer mogelijk worden activeringspunten bewaard met plaats- en straatnaam, of met de
Gps-coördinaten.
Activeringspunten
gebruiken
Het gebruik van de activeringspunten kan wor#j den in- en uitgeschakeld.1. Toets indrukken.2.Controller naar links kantelen.3. "Instellingen"4."Panorama View, op GPS gebaseerd"5."Panorama View, GPS gebaseerd"
Activeringspunten
weergeven
1. Toets indrukken.2.Controller naar links kantelen.3. "Activeringsp. weergeven"
Lijst van alle activeringspunten wordt
weergegeven.
Activeringspunten
hernoemen
of
wissen
1. Toets indrukken.2.Controller naar links kantelen.3. "Activeringsp. weergeven"
Lijst van alle activeringspunten wordt
weergegeven.4.Eventueel een activeringspunt selecteren.5.'y"Wijzigen"'y"Dit activeringspunt wissen"'y"Alle activeringspunten wissen"
Helderheid
en
contrast
instellen
Bij ingeschakelde Surround View of Panorama View kunnen helderheid en contrast ingesteld
worden.
Via iDrive:
1.Controller naar links kantelen.2.'y "Helderheid"'y "Contrast"3.Stel de gewenste waarde in.Seite 221RijhulpsystemenBediening221
Online Edition for Part no. 01402981873 - VI/17

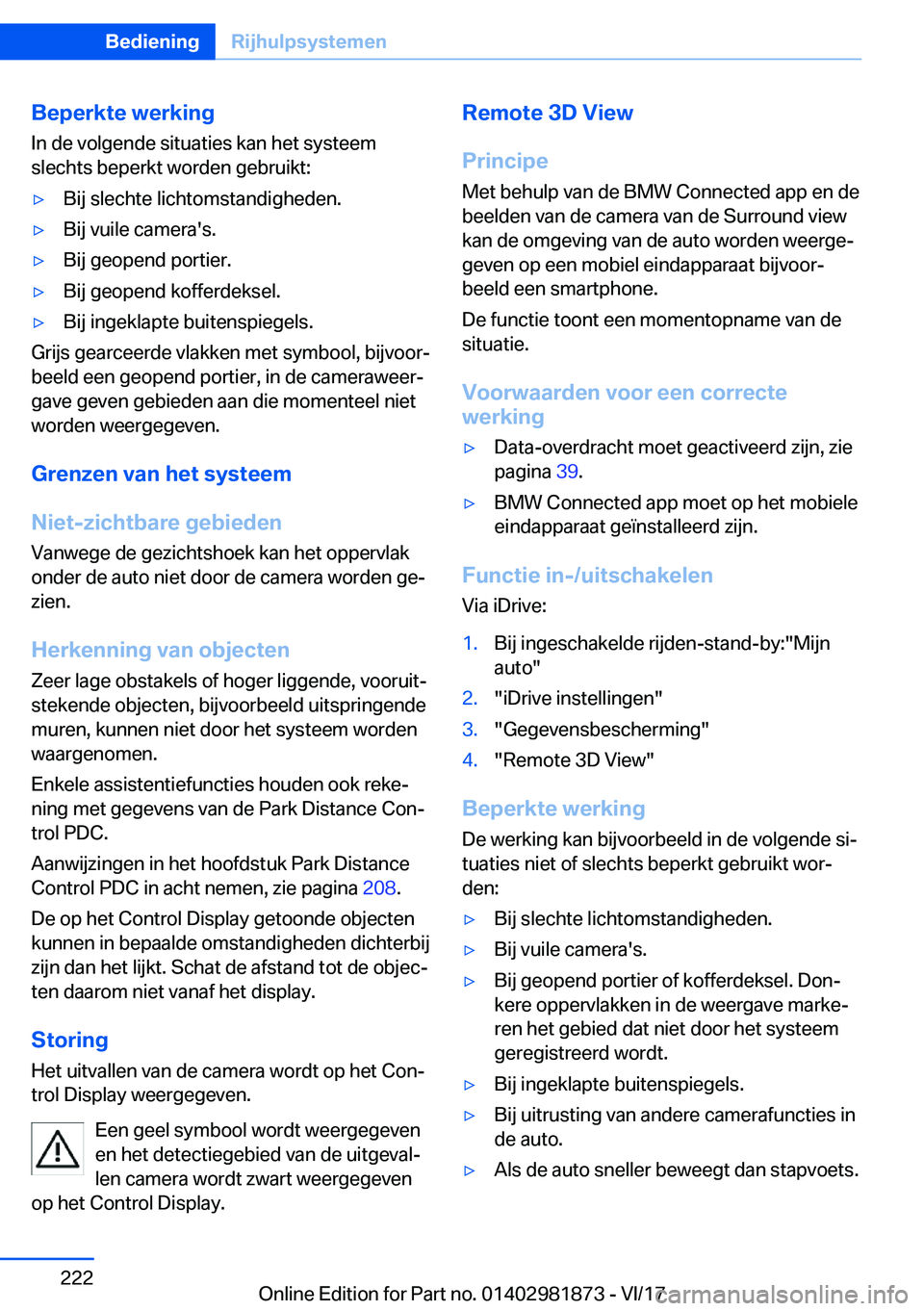

Beperkte
werkingIn de volgende situaties kan het systeem
slechts beperkt worden gebruikt:'yBij slechte lichtomstandigheden.'yBij vuile camera's.'yBij geopend portier.'yBij geopend kofferdeksel.'yBij ingeklapte buitenspiegels.
Grijs gearceerde vlakken met symbool, bijvoor#j beeld een geopend portier, in de cameraweer#j
gave geven gebieden aan die momenteel niet worden weergegeven.
Grenzen
van
het
systeem
Niet-zichtbare
gebieden
Vanwege de gezichtshoek kan het oppervlak onder de auto niet door de camera worden ge#j
zien.
Herkenning
van
objecten
Zeer lage obstakels of hoger liggende, vooruit#j
stekende objecten, bijvoorbeeld uitspringende muren, kunnen niet door het systeem worden
waargenomen.
Enkele assistentiefuncties houden ook reke#j ning met gegevens van de Park Distance Con#j
trol PDC.
Aanwijzingen in het hoofdstuk Park Distance
Control PDC in acht nemen, zie pagina 208.
De op het Control Display getoonde objecten
kunnen in bepaalde omstandigheden dichterbij zijn dan het lijkt. Schat de afstand tot de objec#j
ten daarom niet vanaf het display.
Storing
Het uitvallen van de camera wordt op het Con#j
trol Display weergegeven.
Een geel symbool wordt weergegeven
en het detectiegebied van de uitgeval#j
len camera wordt zwart weergegeven
op het Control Display.
Remote
3D
View
Principe Met behulp van de BMW Connected app en de
beelden van de camera van de Surround view kan de omgeving van de auto worden weerge#jgeven op een mobiel eindapparaat bijvoor#jbeeld een smartphone.
De functie toont een momentopname van de
situatie.
Voorwaarden
voor
een
correcte
werking'yData-overdracht moet geactiveerd zijn, zie pagina 39.'yBMW Connected app moet op het mobiele
eindapparaat geïnstalleerd zijn.
Functie
in-/uitschakelen
Via iDrive:
1.Bij ingeschakelde rijden-stand-by:"Mijn
auto"2."iDrive instellingen"3."Gegevensbescherming"4."Remote 3D View"
Beperkte
werking
De werking kan bijvoorbeeld in de volgende si#j
tuaties niet of slechts beperkt gebruikt wor#j
den:
'yBij slechte lichtomstandigheden.'yBij vuile camera's.'yBij geopend portier of kofferdeksel. Don#j kere oppervlakken in de weergave marke#j
ren het gebied dat niet door het systeem
geregistreerd wordt.'yBij ingeklapte buitenspiegels.'yBij uitrusting van andere camerafuncties in
de auto.'yAls de auto sneller beweegt dan stapvoets.Seite 222BedieningRijhulpsystemen222
Online Edition for Part no. 01402981873 - VI/17

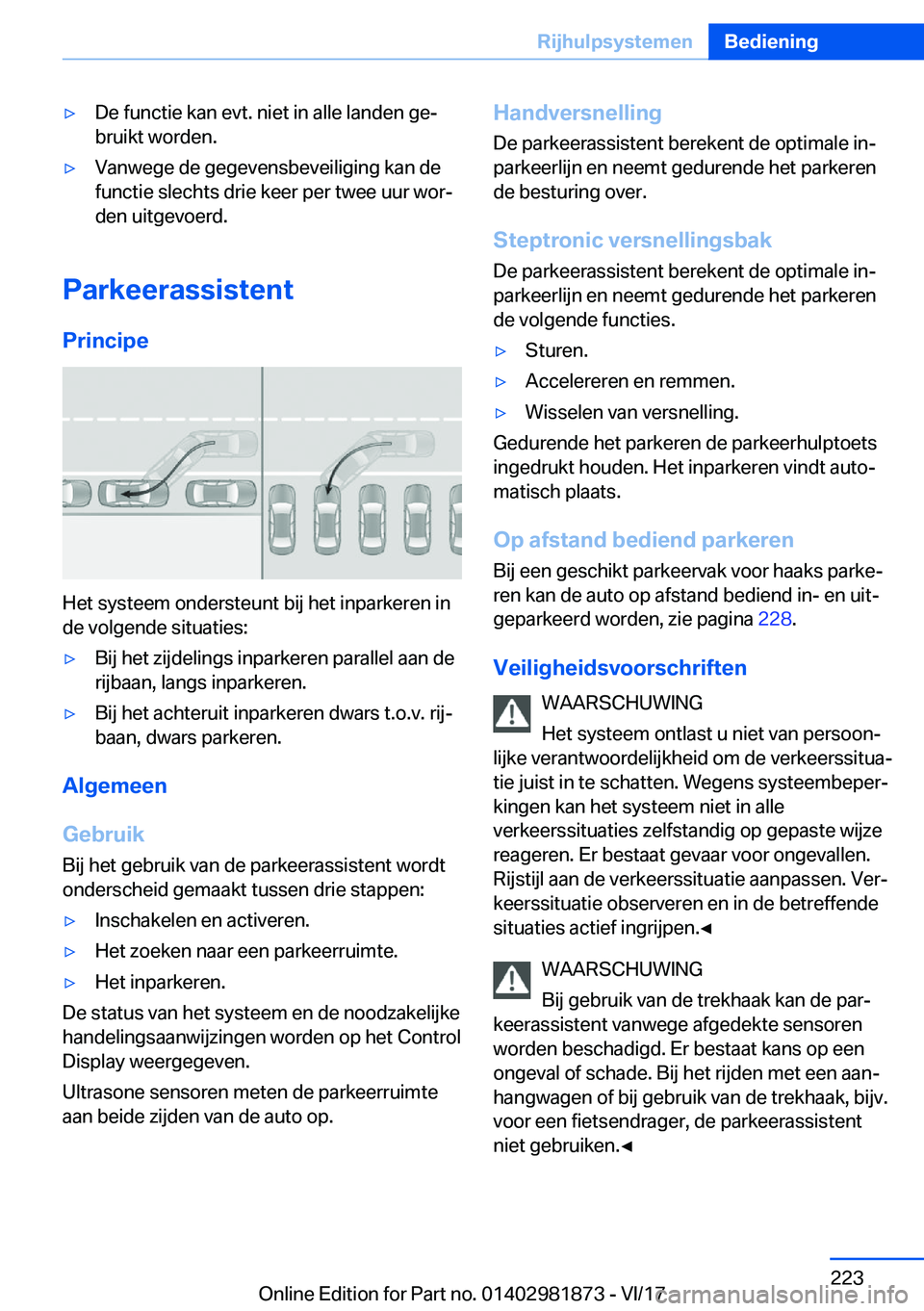

'yDe functie kan evt. niet in alle landen ge#j
bruikt worden.'yVanwege de gegevensbeveiliging kan de
functie slechts drie keer per twee uur wor#j den uitgevoerd.
Parkeerassistent
Principe
Het systeem ondersteunt bij het inparkeren in de volgende situaties:
'yBij het zijdelings inparkeren parallel aan de
rijbaan, langs inparkeren.'yBij het achteruit inparkeren dwars t.o.v. rij#j baan, dwars parkeren.
Algemeen
Gebruik
Bij het gebruik van de parkeerassistent wordt
onderscheid gemaakt tussen drie stappen:
'yInschakelen en activeren.'yHet zoeken naar een parkeerruimte.'yHet inparkeren.
De status van het systeem en de noodzakelijke handelingsaanwijzingen worden op het Control
Display weergegeven.
Ultrasone sensoren meten de parkeerruimte
aan beide zijden van de auto op.
Handversnelling
De parkeerassistent berekent de optimale in#jparkeerlijn en neemt gedurende het parkeren
de besturing over.
Steptronic
versnellingsbak De parkeerassistent berekent de optimale in#jparkeerlijn en neemt gedurende het parkeren
de volgende functies.'ySturen.'yAccelereren en remmen.'yWisselen van versnelling.
Gedurende het parkeren de parkeerhulptoets ingedrukt houden. Het inparkeren vindt auto#j
matisch plaats.
Op
afstand
bediend
parkeren
Bij een geschikt parkeervak voor haaks parke#j
ren kan de auto op afstand bediend in- en uit#j
geparkeerd worden, zie pagina 228.
Veiligheidsvoorschriften WAARSCHUWING
Het systeem ontlast u niet van persoon#j
lijke verantwoordelijkheid om de verkeerssitua#j
tie juist in te schatten. Wegens systeembeper#j kingen kan het systeem niet in alle
verkeerssituaties zelfstandig op gepaste wijze
reageren. Er bestaat gevaar voor ongevallen.
Rijstijl aan de verkeerssituatie aanpassen. Ver#j
keerssituatie observeren en in de betreffende situaties actief ingrijpen.'

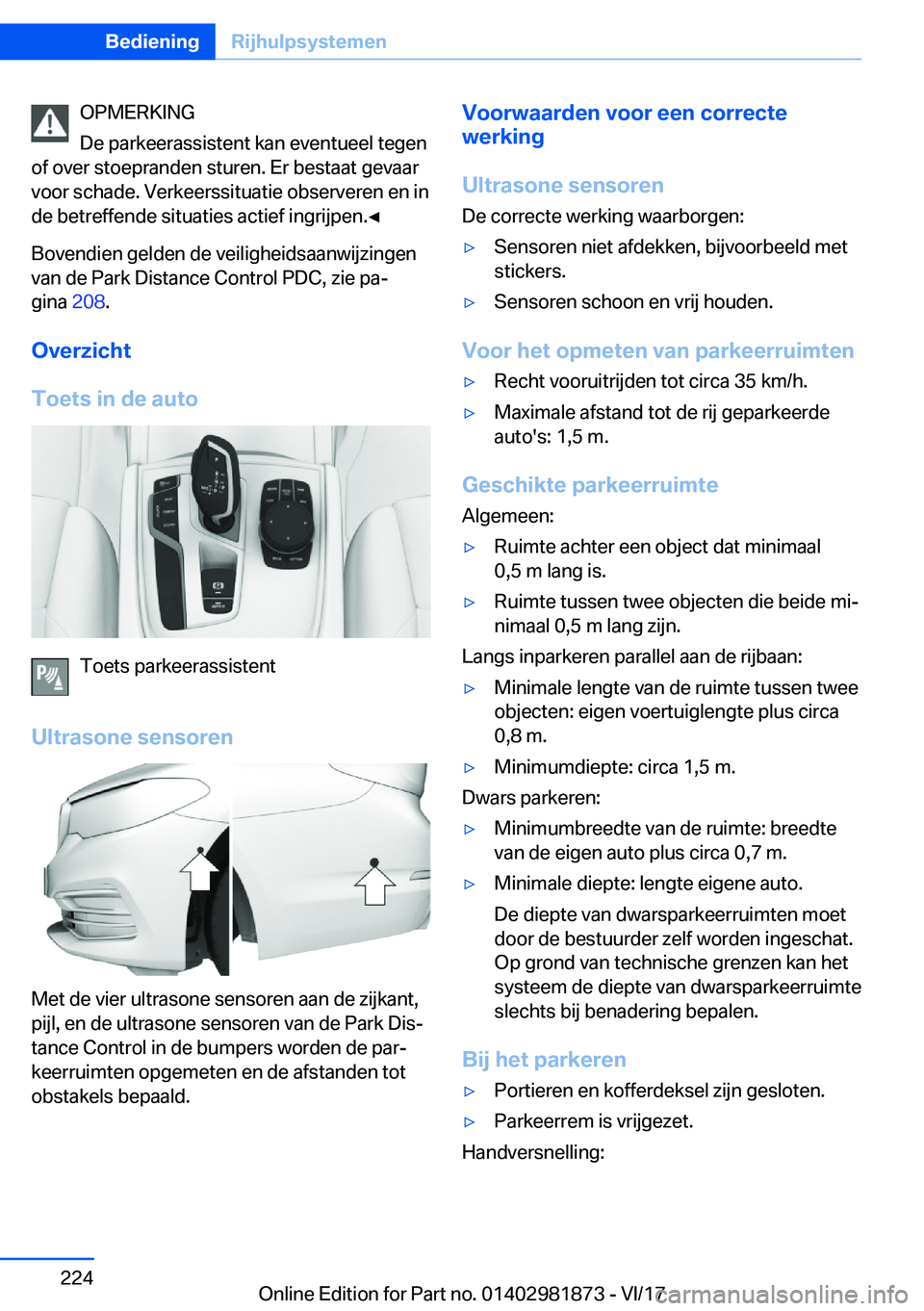

OPMERKING
De parkeerassistent kan eventueel tegen
of over stoepranden sturen. Er bestaat gevaar voor schade. Verkeerssituatie observeren en in
de betreffende situaties actief ingrijpen.'
