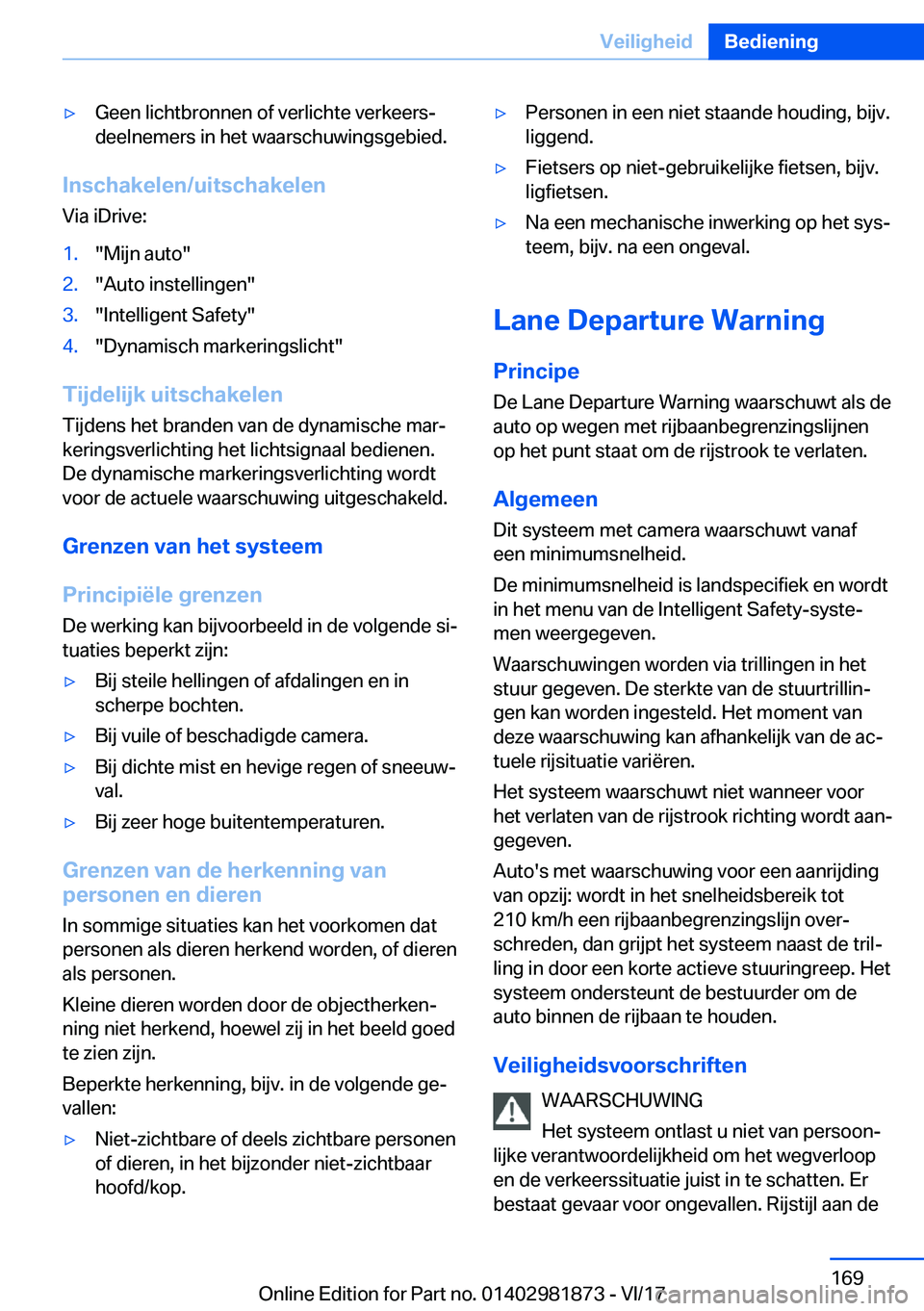

'yGeen lichtbronnen of verlichte verkeers#jdeelnemers in het waarschuwingsgebied.
Inschakelen/uitschakelen
Via iDrive:
1."Mijn auto"2."Auto instellingen"3."Intelligent Safety"4."Dynamisch markeringslicht"
Tijdelijk
uitschakelen
Tijdens het branden van de dynamische mar#j keringsverlichting het lichtsignaal bedienen.
De dynamische markeringsverlichting wordt
voor de actuele waarschuwing uitgeschakeld.
Grenzen
van
het
systeem
Principiële
grenzen
De werking kan bijvoorbeeld in de volgende si#j
tuaties beperkt zijn:
'yBij steile hellingen of afdalingen en in
scherpe bochten.'yBij vuile of beschadigde camera.'yBij dichte mist en hevige regen of sneeuw#j val.'yBij zeer hoge buitentemperaturen.
Grenzen
van
de
herkenning
van
personen
en
dieren
In sommige situaties kan het voorkomen dat personen als dieren herkend worden, of dieren
als personen.
Kleine dieren worden door de objectherken#j ning niet herkend, hoewel zij in het beeld goed
te zien zijn.
Beperkte herkenning, bijv. in de volgende ge#j
vallen:
'yNiet-zichtbare of deels zichtbare personen
of dieren, in het bijzonder niet-zichtbaar
hoofd/kop.'yPersonen in een niet staande houding, bijv.
liggend.'yFietsers op niet-gebruikelijke fietsen, bijv. ligfietsen.'yNa een mechanische inwerking op het sys#jteem, bijv. na een ongeval.
Lane
Departure
Warning
Principe
De Lane Departure Warning waarschuwt als de
auto op wegen met rijbaanbegrenzingslijnen
op het punt staat om de rijstrook te verlaten.
Algemeen
Dit systeem met camera waarschuwt vanaf een minimumsnelheid.
De minimumsnelheid is landspecifiek en wordt in het menu van de Intelligent Safety-syste#jmen weergegeven.
Waarschuwingen worden via trillingen in het
stuur gegeven. De sterkte van de stuurtrillin#j
gen kan worden ingesteld. Het moment van deze waarschuwing kan afhankelijk van de ac#jtuele rijsituatie variëren.
Het systeem waarschuwt niet wanneer voor
het verlaten van de rijstrook richting wordt aan#j gegeven.
Auto's met waarschuwing voor een aanrijding
van opzij: wordt in het snelheidsbereik tot
210 km/h een rijbaanbegrenzingslijn over#j
schreden, dan grijpt het systeem naast de tril#j ling in door een korte actieve stuuringreep. Het
systeem ondersteunt de bestuurder om de
auto binnen de rijbaan te houden.
Veiligheidsvoorschriften WAARSCHUWING
Het systeem ontlast u niet van persoon#j
lijke verantwoordelijkheid om het wegverloop
en de verkeerssituatie juist in te schatten. Er
bestaat gevaar voor ongevallen. Rijstijl aan de
Seite 169VeiligheidBediening169
Online Edition for Part no. 01402981873 - VI/17

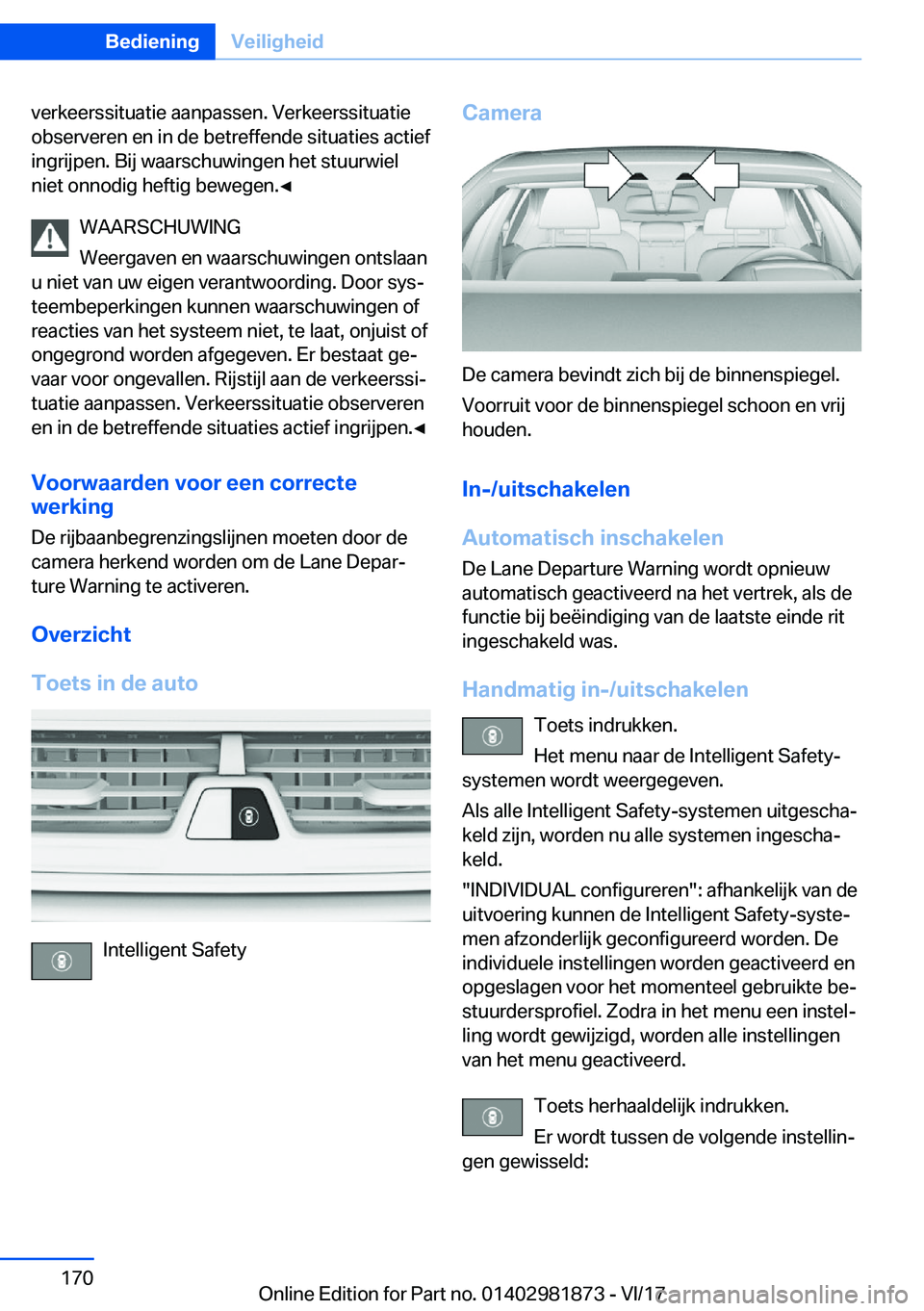

verkeerssituatie aanpassen. Verkeerssituatie
observeren en in de betreffende situaties actief
ingrijpen. Bij waarschuwingen het stuurwiel niet onnodig heftig bewegen.'

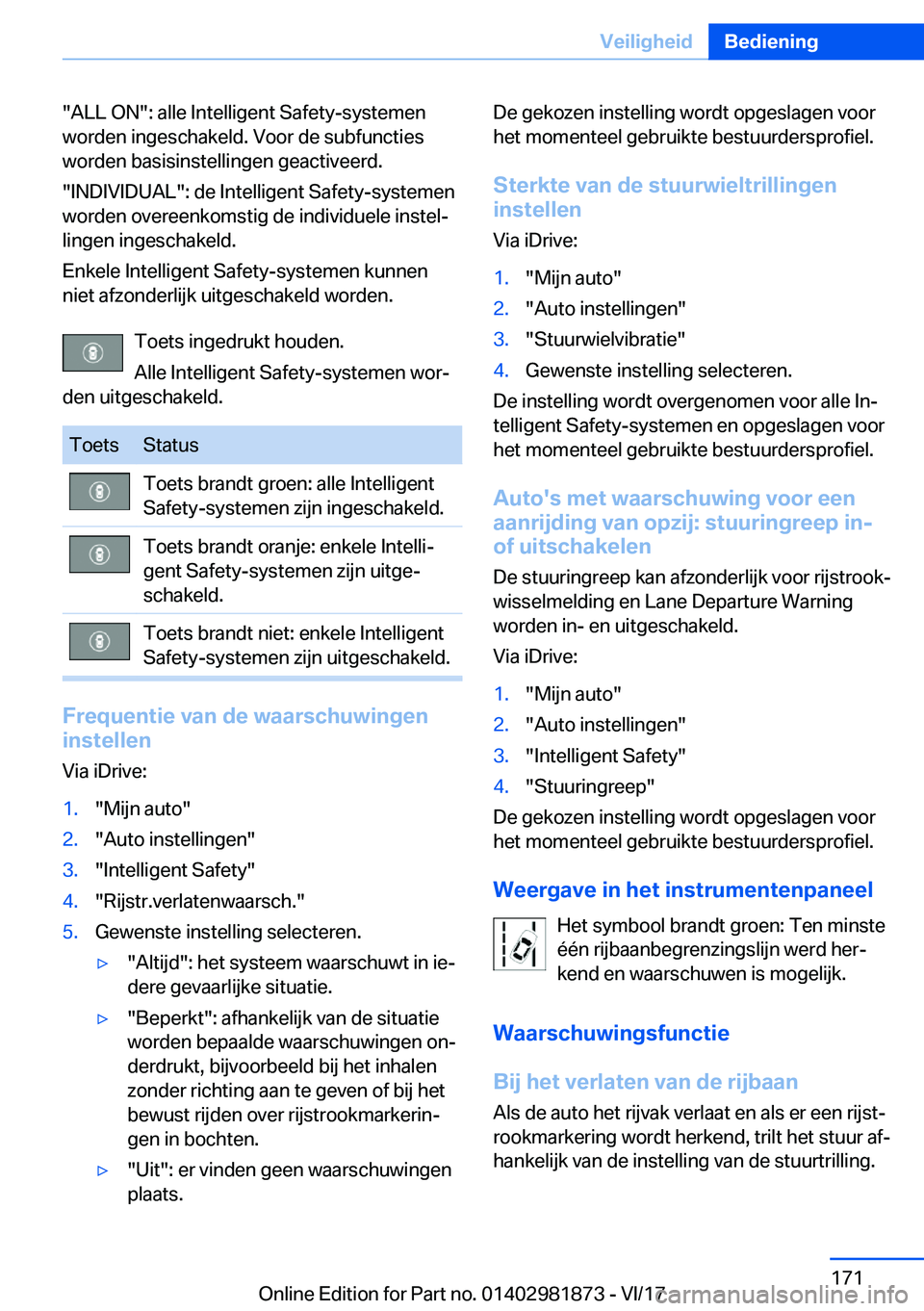

"ALL ON": alle Intelligent Safety-systemen
worden ingeschakeld. Voor de subfuncties
worden basisinstellingen geactiveerd.
"INDIVIDUAL": de Intelligent Safety-systemen
worden overeenkomstig de individuele instel#j
lingen ingeschakeld.
Enkele Intelligent Safety-systemen kunnen niet afzonderlijk uitgeschakeld worden.
Toets ingedrukt houden.
Alle Intelligent Safety-systemen wor#j
den uitgeschakeld.ToetsStatusToets brandt groen: alle Intelligent
Safety-systemen zijn ingeschakeld.Toets brandt oranje: enkele Intelli#j
gent Safety-systemen zijn uitge#j
schakeld.Toets brandt niet: enkele Intelligent
Safety-systemen zijn uitgeschakeld.
Frequentie
van
de
waarschuwingen
instellen
Via iDrive:
1."Mijn auto"2."Auto instellingen"3."Intelligent Safety"4."Rijstr.verlatenwaarsch."5.Gewenste instelling selecteren.'y"Altijd": het systeem waarschuwt in ie#j
dere gevaarlijke situatie.'y"Beperkt": afhankelijk van de situatie worden bepaalde waarschuwingen on#j
derdrukt, bijvoorbeeld bij het inhalen
zonder richting aan te geven of bij het
bewust rijden over rijstrookmarkerin#j
gen in bochten.'y"Uit": er vinden geen waarschuwingen
plaats.De gekozen instelling wordt opgeslagen voor
het momenteel gebruikte bestuurdersprofiel.
Sterkte
van
de
stuurwieltrillingeninstellen
Via iDrive:1."Mijn auto"2."Auto instellingen"3."Stuurwielvibratie"4.Gewenste instelling selecteren.
De instelling wordt overgenomen voor alle In#j telligent Safety-systemen en opgeslagen voor
het momenteel gebruikte bestuurdersprofiel.
Auto's
met
waarschuwing
voor
eenaanrijding
van
opzij:
stuuringreep
in-
of
uitschakelen
De stuuringreep kan afzonderlijk voor rijstrook#j
wisselmelding en Lane Departure Warning
worden in- en uitgeschakeld.
Via iDrive:
1."Mijn auto"2."Auto instellingen"3."Intelligent Safety"4."Stuuringreep"
De gekozen instelling wordt opgeslagen voor
het momenteel gebruikte bestuurdersprofiel.
Weergave
in
het
instrumentenpaneel Het symbool brandt groen: Ten minsteéén rijbaanbegrenzingslijn werd her#j
kend en waarschuwen is mogelijk.
Waarschuwingsfunctie
Bij
het
verlaten
van
de
rijbaan
Als de auto het rijvak verlaat en als er een rijst#j
rookmarkering wordt herkend, trilt het stuur af#j hankelijk van de instelling van de stuurtrilling.
Seite 171VeiligheidBediening171
Online Edition for Part no. 01402981873 - VI/17

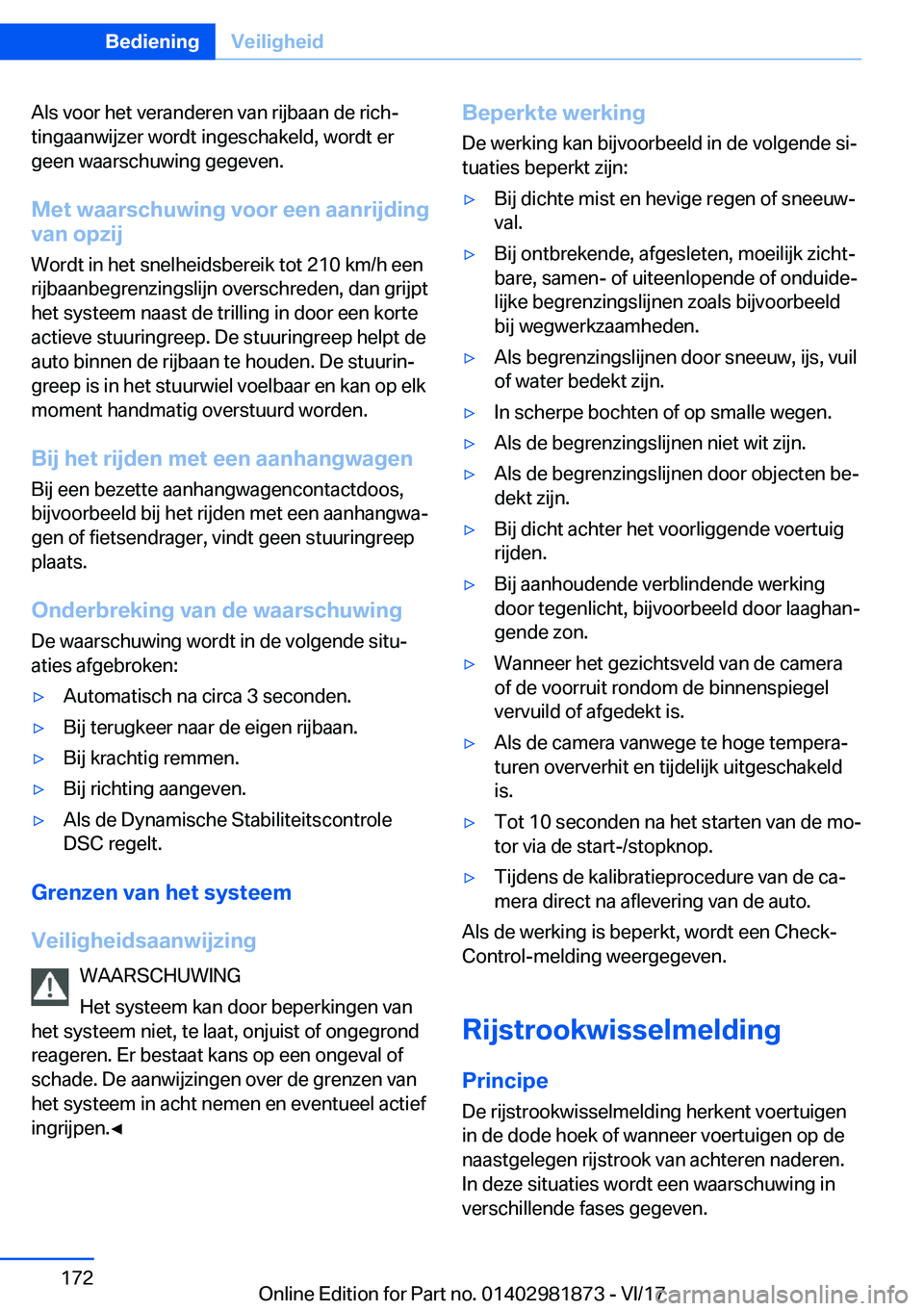

Als voor het veranderen van rijbaan de rich#j
tingaanwijzer wordt ingeschakeld, wordt er geen waarschuwing gegeven.
Met
waarschuwing
voor
een
aanrijding
van
opzij
Wordt in het snelheidsbereik tot 210 km/h een rijbaanbegrenzingslijn overschreden, dan grijpthet systeem naast de trilling in door een korteactieve stuuringreep. De stuuringreep helpt deauto binnen de rijbaan te houden. De stuurin#jgreep is in het stuurwiel voelbaar en kan op elk
moment handmatig overstuurd worden.
Bij
het
rijden
met
een
aanhangwagen Bij een bezette aanhangwagencontactdoos,bijvoorbeeld bij het rijden met een aanhangwa#j
gen of fietsendrager, vindt geen stuuringreep
plaats.
Onderbreking
van
de
waarschuwing De waarschuwing wordt in de volgende situ#j
aties afgebroken:'yAutomatisch na circa 3 seconden.'yBij terugkeer naar de eigen rijbaan.'yBij krachtig remmen.'yBij richting aangeven.'yAls de Dynamische Stabiliteitscontrole
DSC regelt.
Grenzen
van
het
systeem
Veiligheidsaanwijzing WAARSCHUWING
Het systeem kan door beperkingen van
het systeem niet, te laat, onjuist of ongegrond
reageren. Er bestaat kans op een ongeval of
schade. De aanwijzingen over de grenzen van
het systeem in acht nemen en eventueel actief
ingrijpen.'

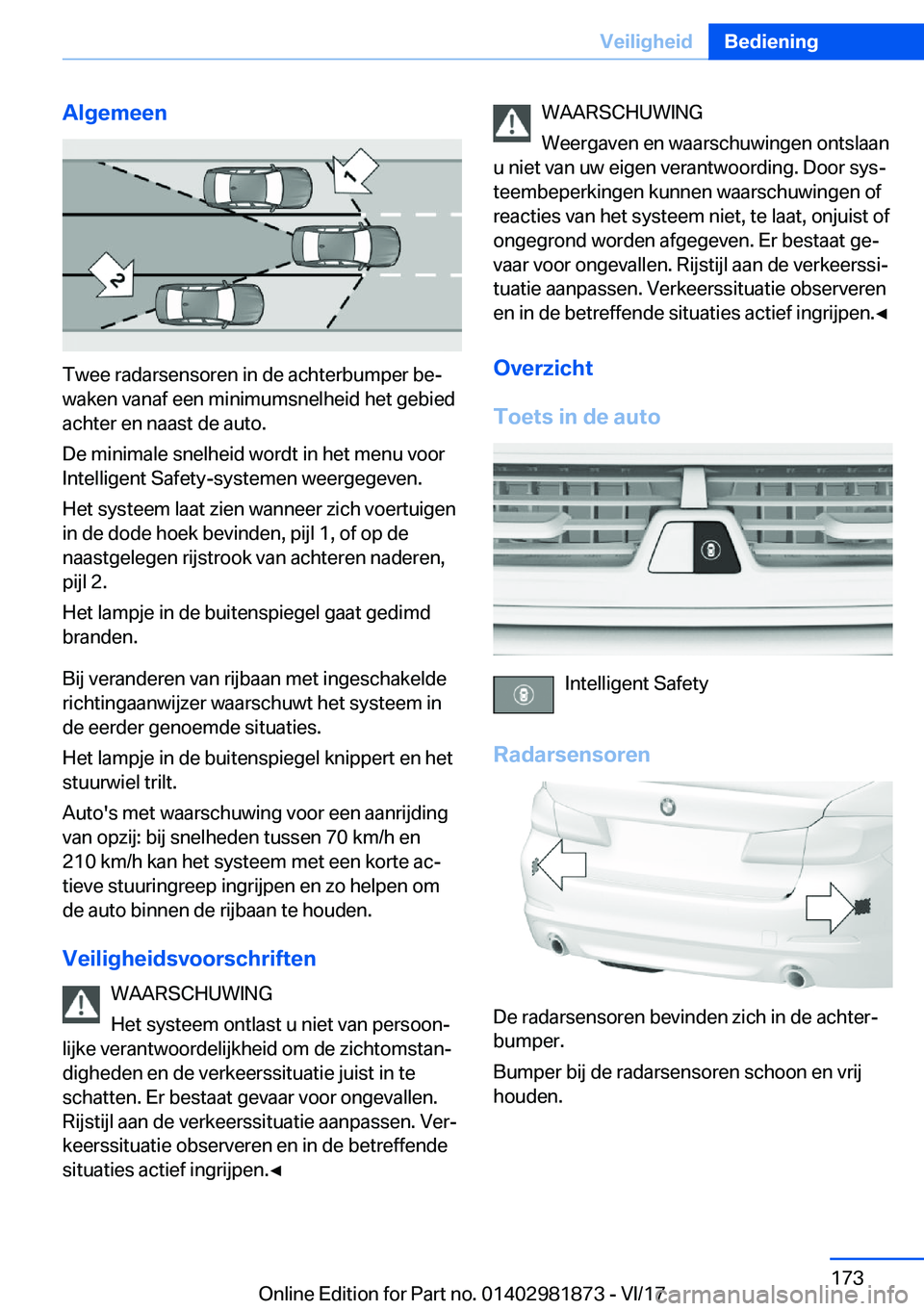

Algemeen
Twee radarsensoren in de achterbumper be#j
waken vanaf een minimumsnelheid het gebied
achter en naast de auto.
De minimale snelheid wordt in het menu voor
Intelligent Safety-systemen weergegeven.
Het systeem laat zien wanneer zich voertuigen in de dode hoek bevinden, pijl 1, of op de
naastgelegen rijstrook van achteren naderen, pijl 2.
Het lampje in de buitenspiegel gaat gedimd
branden.
Bij veranderen van rijbaan met ingeschakelde
richtingaanwijzer waarschuwt het systeem in
de eerder genoemde situaties.
Het lampje in de buitenspiegel knippert en het
stuurwiel trilt.
Auto's met waarschuwing voor een aanrijding van opzij: bij snelheden tussen 70 km/h en
210 km/h kan het systeem met een korte ac#j
tieve stuuringreep ingrijpen en zo helpen om de auto binnen de rijbaan te houden.
Veiligheidsvoorschriften WAARSCHUWING
Het systeem ontlast u niet van persoon#j
lijke verantwoordelijkheid om de zichtomstan#j digheden en de verkeerssituatie juist in te
schatten. Er bestaat gevaar voor ongevallen.
Rijstijl aan de verkeerssituatie aanpassen. Ver#j
keerssituatie observeren en in de betreffende situaties actief ingrijpen.'

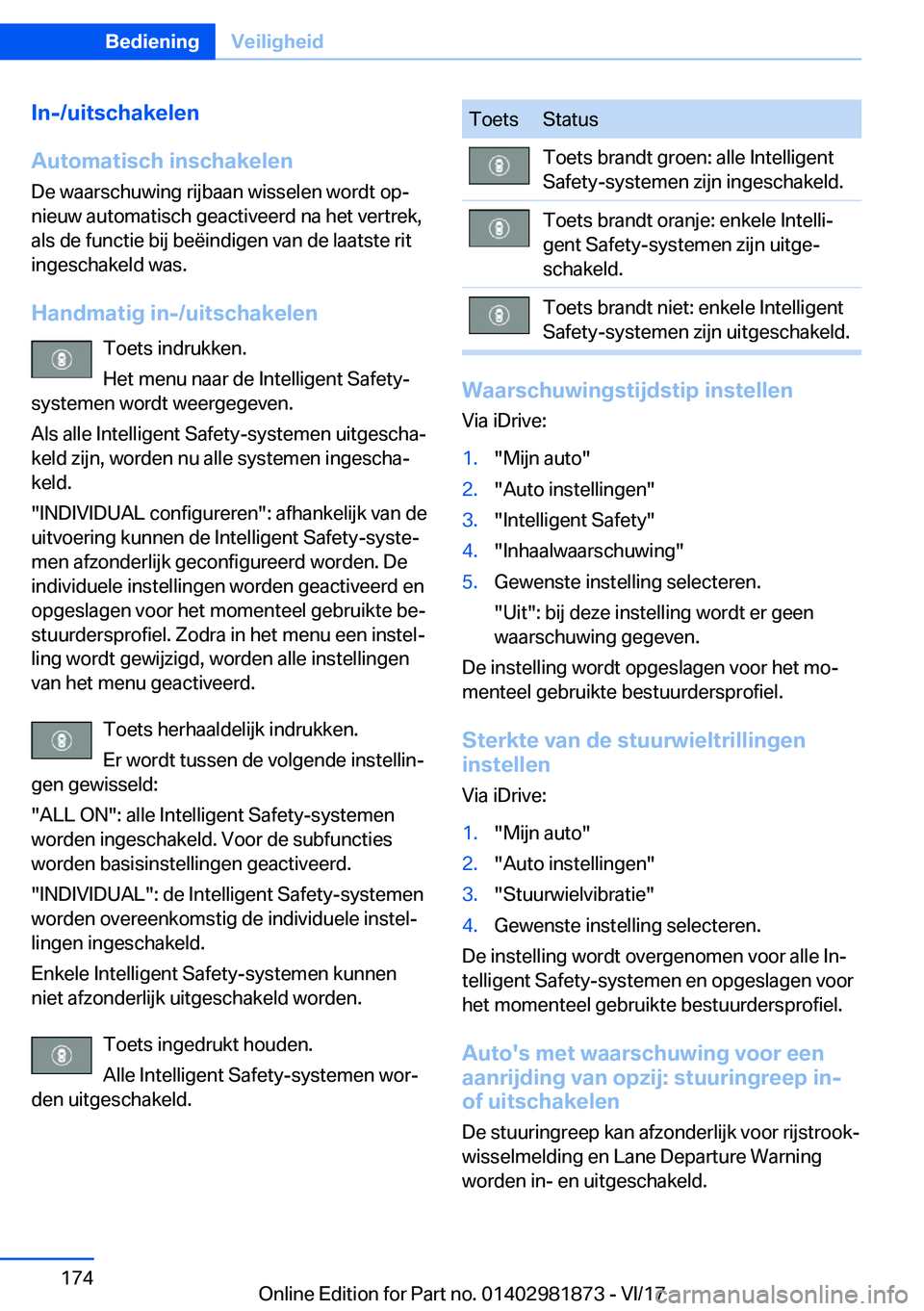

In-/uitschakelen
Automatisch
inschakelen
De waarschuwing rijbaan wisselen wordt op#j
nieuw automatisch geactiveerd na het vertrek, als de functie bij beëindigen van de laatste ritingeschakeld was.
Handmatig
in-/uitschakelen Toets indrukken.
Het menu naar de Intelligent Safety-
systemen wordt weergegeven.
Als alle Intelligent Safety-systemen uitgescha#j keld zijn, worden nu alle systemen ingescha#jkeld.
"INDIVIDUAL configureren": afhankelijk van de
uitvoering kunnen de Intelligent Safety-syste#j
men afzonderlijk geconfigureerd worden. De individuele instellingen worden geactiveerd enopgeslagen voor het momenteel gebruikte be#jstuurdersprofiel. Zodra in het menu een instel#j
ling wordt gewijzigd, worden alle instellingen van het menu geactiveerd.
Toets herhaaldelijk indrukken.
Er wordt tussen de volgende instellin#j
gen gewisseld:
"ALL ON": alle Intelligent Safety-systemen
worden ingeschakeld. Voor de subfuncties
worden basisinstellingen geactiveerd.
"INDIVIDUAL": de Intelligent Safety-systemen worden overeenkomstig de individuele instel#j
lingen ingeschakeld.
Enkele Intelligent Safety-systemen kunnen niet afzonderlijk uitgeschakeld worden.
Toets ingedrukt houden.
Alle Intelligent Safety-systemen wor#j
den uitgeschakeld.ToetsStatusToets brandt groen: alle Intelligent
Safety-systemen zijn ingeschakeld.Toets brandt oranje: enkele Intelli#j
gent Safety-systemen zijn uitge#j
schakeld.Toets brandt niet: enkele Intelligent
Safety-systemen zijn uitgeschakeld.
Waarschuwingstijdstip
instellen
Via iDrive:
1."Mijn auto"2."Auto instellingen"3."Intelligent Safety"4."Inhaalwaarschuwing"5.Gewenste instelling selecteren.
"Uit": bij deze instelling wordt er geen
waarschuwing gegeven.
De instelling wordt opgeslagen voor het mo#j menteel gebruikte bestuurdersprofiel.
Sterkte
van
de
stuurwieltrillingeninstellen
Via iDrive:
1."Mijn auto"2."Auto instellingen"3."Stuurwielvibratie"4.Gewenste instelling selecteren.
De instelling wordt overgenomen voor alle In#j telligent Safety-systemen en opgeslagen voor
het momenteel gebruikte bestuurdersprofiel.
Auto's
met
waarschuwing
voor
eenaanrijding
van
opzij:
stuuringreep
in-
of
uitschakelen
De stuuringreep kan afzonderlijk voor rijstrook#j
wisselmelding en Lane Departure Warning
worden in- en uitgeschakeld.
Seite 174BedieningVeiligheid174
Online Edition for Part no. 01402981873 - VI/17

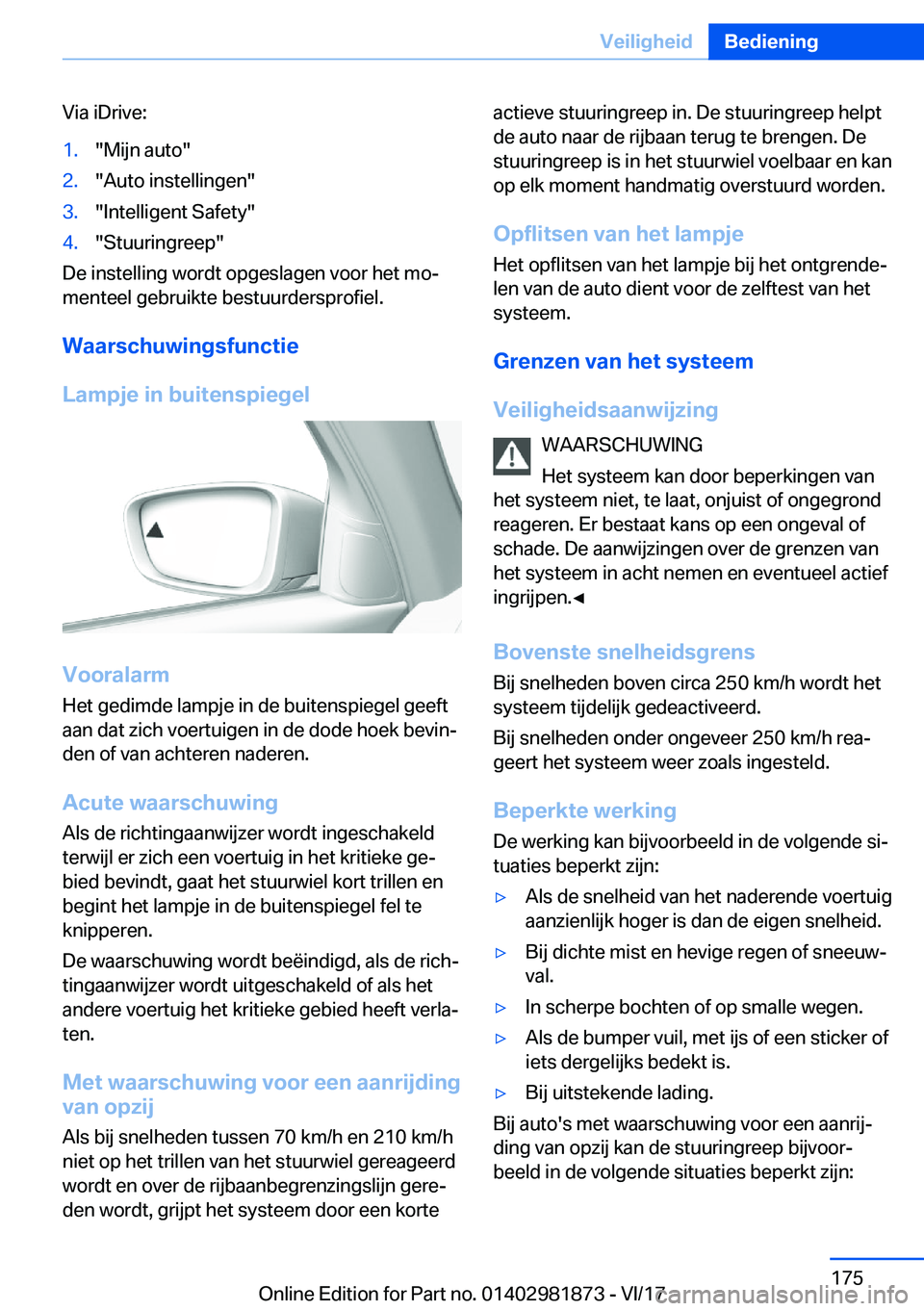

Via iDrive:1."Mijn auto"2."Auto instellingen"3."Intelligent Safety"4."Stuuringreep"
De instelling wordt opgeslagen voor het mo#jmenteel gebruikte bestuurdersprofiel.
Waarschuwingsfunctie
Lampje
in
buitenspiegel
Vooralarm
Het gedimde lampje in de buitenspiegel geeft
aan dat zich voertuigen in de dode hoek bevin#j
den of van achteren naderen.
Acute
waarschuwing
Als de richtingaanwijzer wordt ingeschakeld
terwijl er zich een voertuig in het kritieke ge#j bied bevindt, gaat het stuurwiel kort trillen en
begint het lampje in de buitenspiegel fel te knipperen.
De waarschuwing wordt beëindigd, als de rich#j
tingaanwijzer wordt uitgeschakeld of als het
andere voertuig het kritieke gebied heeft verla#j ten.
Met
waarschuwing
voor
een
aanrijdingvan
opzij
Als bij snelheden tussen 70 km/h en 210 km/hniet op het trillen van het stuurwiel gereageerdwordt en over de rijbaanbegrenzingslijn gere#jden wordt, grijpt het systeem door een korte
actieve stuuringreep in. De stuuringreep helptde auto naar de rijbaan terug te brengen. De
stuuringreep is in het stuurwiel voelbaar en kan
op elk moment handmatig overstuurd worden.
Opflitsen
van
het
lampje Het opflitsen van het lampje bij het ontgrende#j
len van de auto dient voor de zelftest van het
systeem.
Grenzen
van
het
systeem
Veiligheidsaanwijzing WAARSCHUWING
Het systeem kan door beperkingen van
het systeem niet, te laat, onjuist of ongegrond reageren. Er bestaat kans op een ongeval ofschade. De aanwijzingen over de grenzen van
het systeem in acht nemen en eventueel actief ingrijpen.'

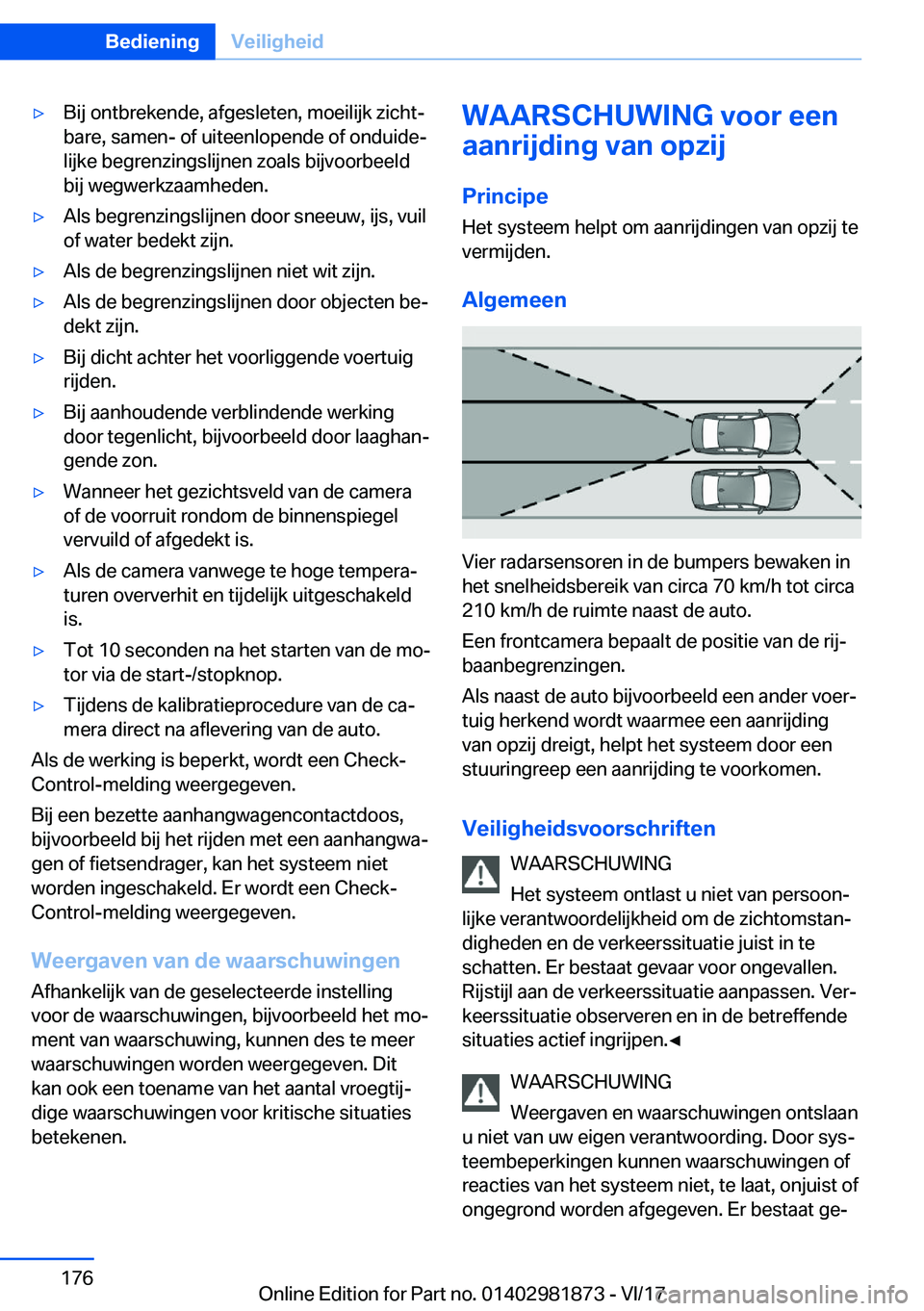

'yBij ontbrekende, afgesleten, moeilijk zicht#jbare, samen- of uiteenlopende of onduide#j
lijke begrenzingslijnen zoals bijvoorbeeld bij wegwerkzaamheden.'yAls begrenzingslijnen door sneeuw, ijs, vuilof water bedekt zijn.'yAls de begrenzingslijnen niet wit zijn.'yAls de begrenzingslijnen door objecten be#j
dekt zijn.'yBij dicht achter het voorliggende voertuig
rijden.'yBij aanhoudende verblindende werking
door tegenlicht, bijvoorbeeld door laaghan#j
gende zon.'yWanneer het gezichtsveld van de camera of de voorruit rondom de binnenspiegel
vervuild of afgedekt is.'yAls de camera vanwege te hoge tempera#j
turen oververhit en tijdelijk uitgeschakeld is.'yTot 10 seconden na het starten van de mo#jtor via de start-/stopknop.'yTijdens de kalibratieprocedure van de ca#j
mera direct na aflevering van de auto.
Als de werking is beperkt, wordt een Check-
Control-melding weergegeven.
Bij een bezette aanhangwagencontactdoos, bijvoorbeeld bij het rijden met een aanhangwa#jgen of fietsendrager, kan het systeem niet
worden ingeschakeld. Er wordt een Check-
Control-melding weergegeven.
Weergaven
van
de
waarschuwingen
Afhankelijk van de geselecteerde instelling
voor de waarschuwingen, bijvoorbeeld het mo#j ment van waarschuwing, kunnen des te meer
waarschuwingen worden weergegeven. Dit
kan ook een toename van het aantal vroegtij#j
dige waarschuwingen voor kritische situaties
betekenen.
WAARSCHUWING
voor
een
aanrijding
van
opzij
Principe Het systeem helpt om aanrijdingen van opzij te
vermijden.
Algemeen
Vier radarsensoren in de bumpers bewaken in
het snelheidsbereik van circa 70 km/h tot circa
210 km/h de ruimte naast de auto.
Een frontcamera bepaalt de positie van de rij#j
baanbegrenzingen.
Als naast de auto bijvoorbeeld een ander voer#j
tuig herkend wordt waarmee een aanrijding
van opzij dreigt, helpt het systeem door een
stuuringreep een aanrijding te voorkomen.
Veiligheidsvoorschriften WAARSCHUWING
Het systeem ontlast u niet van persoon#j
lijke verantwoordelijkheid om de zichtomstan#j digheden en de verkeerssituatie juist in te
schatten. Er bestaat gevaar voor ongevallen.
Rijstijl aan de verkeerssituatie aanpassen. Ver#j
keerssituatie observeren en in de betreffende situaties actief ingrijpen.'
