2018 Abarth 500 Návod k použití a údržbě (in Czech)

SEDADLA
PŘEDNÍ SEDADLA
Nastavení v podélném směru
Zvedněte páku 1 obr. 7 a zatlačte
sedadlo dopředu nebo dozadu: při
řízení musejí ruce spočívat na věnci
volantu.
8) 9) 10)
2)
Výškové nastavení
(je-li ve výbavě)
Výškově se sedadlo nastavuje
posunutím páky 3 obr. 8 nahoru nebo
dolů.Nastavení sklonu opěradla
Otočením ovládače 2 obr. 9 nastavíte
sedadlo na požadovanou polohu.
Sklopení opěradla
3)
Sedadla se sklopí zatažením za páku 4
obr. 10 (pohyb A) a zatlačením opěradla
na zablokování (pohyb B).Pak uvolněte páku 4 a zatlačením na
opěradlo posuňte sedadlo dopředu
(pohyb C).
Na straně řidiče a spolucestujícího
s pamětí polohy sedadla
Uvedení sedadla do původní polohy:
posuňte sedadlo dozadu zatlačením
na opěradlo až na zablokování sedadla
(pohyb D);
zatlačte na páku 4 obr. 10 (pohyb E);
zvedněte opěradlo (pohyb F) na
zaklapnutí.
UPOZORNĚNÍ Použitím páky 4 obr. 10
před zablokování sedadla ve výchozí
poloze ztratí sedadlo tuto výchozí
polohu. V takovém případě je nutno
nastavit polohu sedadla pákou pro
nastavení v podélném směru 1 obr. 7.
1
7AB0A0010C
3
8AB0A0012C
9AB0A0011C
44
A B
C
D EF
10AB0A0013C
15

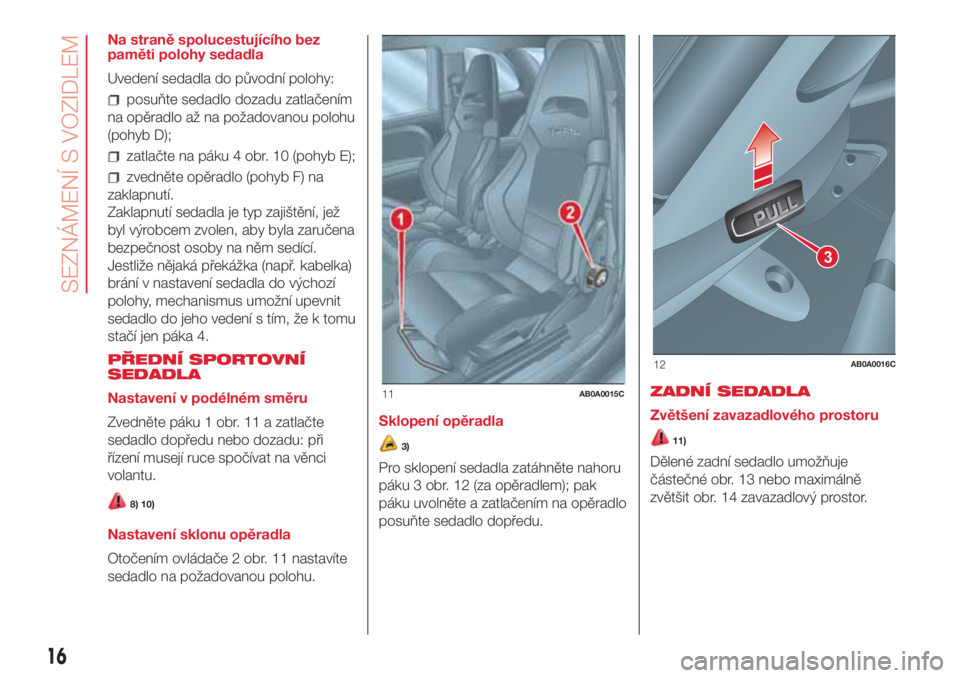

Na straně spolucestujícího bez
paměti polohy sedadla
Uvedení sedadla do původní polohy:
posuňte sedadlo dozadu zatlačením
na opěradlo až na požadovanou polohu
(pohyb D);
zatlačte na páku 4 obr. 10 (pohyb E);
zvedněte opěradlo (pohyb F) na
zaklapnutí.
Zaklapnutí sedadla je typ zajištění, jež
byl výrobcem zvolen, aby byla zaručena
bezpečnost osoby na něm sedící.
Jestliže nějaká překážka (např. kabelka)
brání v nastavení sedadla do výchozí
polohy, mechanismus umožní upevnit
sedadlo do jeho vedení s tím, že k tomu
stačí jen páka 4.
PŘEDNÍ SPORTOVNÍ
SEDADLA
Nastavení v podélném směru
Zvedněte páku 1 obr. 11 a zatlačte
sedadlo dopředu nebo dozadu: při
řízení musejí ruce spočívat na věnci
volantu.
8) 10)
Nastavení sklonu opěradla
Otočením ovládače 2 obr. 11 nastavíte
sedadlo na požadovanou polohu.Sklopení opěradla
3)
Pro sklopení sedadla zatáhněte nahoru
páku 3 obr. 12 (za opěradlem); pak
páku uvolněte a zatlačením na opěradlo
posuňte sedadlo dopředu.ZADNÍ SEDADLA
Zvětšení zavazadlového prostoru
11)
Dělené zadní sedadlo umožňuje
částečné obr. 13 nebo maximálně
zvětšit obr. 14 zavazadlový prostor.
11AB0A0015C
3
12AB0A0016C
16
SEZNÁMENÍ S VOZIDLEM

Částečně zvětšení (50/50)
(je-li ve výbavě)
Postupujte takto:
vytáhněte opěrky hlavy zadního
sedadla (pokud jsou ve výbavě);
při vyjímání krytu zavazadlového
prostoru uvolněte dva boční čepy a kryt
vyjměte;
zkontrolujte, zda popruh
bezpečnostního pásu vede rovně a není
překroucený;
páčkami 1 či 2 obr. 15 uvolněte
levou nebo pravou část děleného
opěradla a sklopte opěradlo na sedák.
UPOZORNĚNÍ Doporučujeme zaklopit
opěradlo zpět zvenku otevřenými
dveřmi.
Úplné zvětšení
Sklopením celého zadního sedadla je
dostupný maximální ložný objem.
Postupujte takto:
vytáhněte opěrky hlavy zadního
sedadla (pokud jsou ve výbavě);
při vyjímání krytu zavazadlového
prostoru uvolněte dva boční čepy a kryt
vyjměte;
zkontrolujte, zda bezpečnostní pásy
vedou rovně a nejsou překroucené;
páčkami1a2obr.15uvolněte
opěradla a sklopte je na sedák.Ustavení zadního sedadla zpět
Zvedněte opěradla, přiklopte je zpět a
zatlačte je dozadu, až ucítíte klapnutí
obou zajišťovacích mechanismů.
Umístěte bezpečnostní pásy nahoru a
nastavte sedák do polohy normálního
používání.
UPOZORNĚNÍ Doporučujeme zaklopit
opěradlo zpět zvenku otevřenými
dveřmi.
UPOZORNĚNÍ Při zaklapnutí opěradla
zpět zkontrolujte, zda je správně
zajištěno. Zkontrolujte, zda je opěradlo
řádně upevněte po obou stranách,
aby se nemohlo při prudkém zabrzdění
vymrštit dopředu a zranit cestující.
POZOR
8)Sedadla se smějí nastavovat výhradně
pokud vozidlo stojí.
9)U verze s bočním airbagem je
nebezpečné používat jiné potahy sedadel
než z řady doplňků Lineaccessori Abarth.
10)Povolte páku a pohybem dopředu a
dozadu zkontrolujte, zda sedadlo dobře
sedí ve vedení. Pokud by nebylo sedadlo
řádně zajištěno, mohlo by jeho nenadálé
posunutí způsobit ztrátu kontroly nad
vozidlem.
13AB0A0049C
14AB0A0050C
12
15AB0A0014C
17

11)Zkontrolujte, zda jsou opěradla řádně
zaháknutá po obou stranách, aby se při
prudkém zabrzdění nemohla vymrštit
dopředu a zranit případné cestující.
POZOR
2)Textilní potahy sedadel jsou
dimenzovány tak, aby vydržely dlouhodobé
opotřebení normálním používáním vozidla.
Přesto je zcela nezbytné se vyvarovat
nadměrného a/nebo dlouhodobého odírání
doplňky oděvů, jako jsou různé kovové
spony, suché zipy apod., protože pokud by
tyto doplňky působily vždy na stejné místo
tkaniny, mohly by zpřetrhat vlákna a tím
potah poškodit.
3)Před úplným sklopením opěradla
sedadla z něj odstraňte všechny případné
předměty.
OPĚRKA HLAVY
ZADNÍ
(je-li ve výbavě)
Chcete-li zadní opěrky hlavy vyjmout,
stiskněte současně tlačítka2a3obr.
16 na boku a vysuňte opěrky nahoru.
Zadní opěrky se smějí vytáhnout pouze
v případě, kdy je opěradlo uvolněné a
nakloněné směrem dovnitř kabiny nebo
otevřeným zadním výklopným víkem.
Přestavení opěrky do polohy za jízdy:
vytáhněte ji na zaklapnutí.
Pro snížení opěrky stiskněte tlačítko 2
obr. 16.
UPOZORNĚNÍ Při cestování na zadních
sedadlech je nutno mít opěrky hlav
vytažené nahoru na doraz.
VOLANT
Volantu lze nastavit ve svislém směru.
Pro nastavení přestavte páku obr.
17 dolů do polohy B, poté nastavte
volant do nejvhodnější polohy, a pak ho
zajistěte v této poloze přestavením
páky do polohy A.
12) 13)
POZOR
12)Nastavení se smí provádět pouze při
stojícím vozidle a vypnutém motoru.
13)Je přísně zakázáno v rámci
poprodejního dovybavování vozidla
upravovat řízení nebo volantový hřídel
(např. při montáž imobilizéru) způsobem,
jímž by se mohly snížit výkony systému,
čímž by pozbyla platnosti záruka, způsobit
vážné problémy z hlediska bezpečnosti a
neshodu s homologací vozidla.
16AB0A0017C
17AB0A0018C
18
SEZNÁMENÍ S VOZIDLEM

ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ
ZRCÁTKO
Součástí zrcátka je bezpečnostní
mechanismus, který při prudkém
kontaktu s cestujícím uvolní zrcátko z
držáku. Pákou 1 obr. 18 lze nastavit
zrcátko do dvou poloh: normální či proti
oslnění.
VNITŘNÍ
ELEKTROCHROMATICKÉ
ZRCÁTKO
(je-li ve výbavě)
U některých provedení je
elektrochromatické zrcátko s
automatickým nastavením proti oslnění.Ve spodní části zrcátka se nachází
tlačítko ON/OFF pro aktivaci/deaktivaci
elektrochromatické funkce. Aktivace
funkce je signalizována rozsvícením
kontrolky na zrcátku. Při zařazení
zpátečky se zrcátko přestaví do polohy
pro denní používání.
VNĚJŠÍ ZPĚTNÁ
ZRCÁTKA
Postupujte takto:
přepínačem 2 obr. 19 zvolte zrcátko,
které chcete nastavit;
joystickem A nastavte zrcátko ve
čtyřech směrech 1 obr. 19.Sklopení zrcátek
V případě potřeby (například tvoří-li
zrcátko překážku v úzkém jízdním
profilu), je možné zrcátko sklopit
z polohy A do polohy B obr. 20.
14) 15)
POZOR
14)Během jízdy se zrcátka musejí
nacházet ve vyklopené poloze.
15)Vnější zpětná zrcátka jsou zakřivená, a
proto mírně zkreslují vnímání vzdálenosti.
1
18AB0A0019C
1
2
19AB0A0020C
A
B
20AB0A0021C
19

VNĚJŠÍ SVĚTLA
DENNÍ SVĚTLA (D.R.L.)
“Daytime Running
Lights”
(je-li ve výbavě)
S klíčkem na MAR se denní světla
rozsvítí otočením objímky obr. 21 do
polohy
. Ostatní žárovky a vnitřní
svítidla zůstanou zhasnuté.
16) 17)
POTKÁVACÍ SVĚTLOMETY
/ POZIČNÍ SVĚTLA
S klíčkem v zapalování na MAR otočte
objímku na
obr. 21. Při zapnutí
potkávacích světlometů zhasnou denní
světla a rozsvítí se obrysová světla a
potkávací světlomety.
Na přístrojové desce se rozsvítí
kontrolka
.S klíčkem na STOP nebo vytaženým ze
zapalování se otočením objímky z
polohyOna polohu
rozsvítí
všechna poziční světla a osvětlení
registrační značky.
DÁLKOVÉ SVĚTLOMETY
Rozsvícení dálkových světlometů: s
objímkou v poloze
zatáhněte
pákový ovládač k volantu přes
dorazové cvaknutí.
Na přístrojové desce se rozsvítí
kontrolka
.
Opětným zatažením pákového
ovládače k volantu přes dorazové
cvaknutí dálkové světlomety zhasnou,
rozsvítí se potkávací světlomety a
zhasne kontrolka
.
Světelná výstraha
Přitáhněte pákový ovládač k volantu
(nearetovaná poloha) obr. 21 bez
ohledu na polohu objímky.
Na přístrojové desce se rozsvítí
kontrolka
.
SMĚROVÁ SVĚTLA
Přestavte pákový ovládač na
(aretovanou) polohu:
nahoru (poloha A) obr. 21: zapnutí
pravého ukazatele směru;
dolů (poloha B): aktivace levého
ukazatele směru.Na přístrojové desce se rozbliká
kontrolka
nebo. Směrová světla
se vypnou samočinně, jakmile uvedeme
vozidlo do jízdy v přímém směru.
ZAŘÍZENÍ “FOLLOW ME
HOME”
Toto zařízení umožňuje osvětlit na
určitou dobu prostor před vozem.
Zapnutí
S klíčkem ve spínací skříňce v poloze
STOP nebo s vytaženým klíčkem
přitáhněte pákový přepínač k volantu
do dvou minut od vypnutí motoru.
Každým zatažením pákového přepínače
se svícení prodlouží vždy o 30 sekund,
ale je aktivní maximálně 210 sekund;
pak se světlomety samočinně vypnou.
Na displeji se zobrazí doba, po kterou
zůstane systém aktivní.
Kontrolka
se na přístrojové desce
rozsvítí při prvním zatažení pákového
přepínače a svítí až do samočinného
vypnutí funkce.
Deaktivace
Funkce se vypne opětným zapnutím
světlometů, pozičních světel či
zatažením levé páky k volantu
(nearetovaná poloha) na více než 2
sekundy nebo přepnutím zapalování na
MAR.
A
B
21AB0A0026C
20
SEZNÁMENÍ S VOZIDLEM

PŘEDNÍ SVĚTLOMETY DO
MLHY/ZADNÍ SVÍTILNA
DO MLHY
(je-li ve výbavě)
Světlomety do mlhy se zapnou pouze
při rozsvícených potkávacích světlech.
Zapnutí předních/koncových světel
do mlhy: tlačítkem 1 obr. 22 takto:
první stisk: rozsvícení předních
světlometů do mlhy;
druhý stisk: rozsvícení zadní
svítilny do mlhy;
třetí stisk: vypnutí předních
světlometů do mlhy/zadní svítilny do
mlhy.
Při zapnutí předních světlometů do
mlhy se na přístrojové desce rozsvítí
kontrolka
.
Zapnutím zadních svítilen do mlhy se na
přístrojové desce rozsvítí kontrolka
.ZADNÍ SVÍTILNA DO
MLHY
Zapne se při rozsvícených potkávacích
světlech stiskem tlačítka 2
obr. 22.
Zapnutím světel se na přístrojové desce
rozsvítí kontrolka
.
Vypnou se opětným stiskem tlačítka.
NASTAVOVAČ SKLONU
SVĚTLOMETŮ
S klíčkem zapalování na MAR a
rozsvícenými potkávacími světlomety se
světlomety dají nastavit tlačítky+nebo
–obr. 23.
Polohy nastavení se zobrazí na displeji.
Poloha 0 - jedna osoba nebo dvě
osoby na předních sedadlech.
Poloha1-4osoby.
Poloha2-4osoby + náklad v
zavazadlovém prostoru.
Poloha 3 - řidič + maximální přípustný
náklad v zavazadlovém prostoru.UPOZORNĚNÍ U verze vozidla s
výbojkovými (xenonovými) světlomety
se sklon světlometů nastavuje
elektronicky; proto je zablokováno
manuální nastavení tlačítky+a–.
POZOR
16)Za jízdy ve dne nahrazují světla pro
denní svícení potkávací světlomety v
zemích, kde je povinné svítit i za dne, a
smějí se používat i v zemích, kde tato
povinnost neplatí.
17)Denní světla nenahrazují potkávací
světlomety při jízdě za noci nebo v tunelu.
Používání denních světel je upraveno
Pravidly silničního provozu, která platí v
zemi, v níž se právě nacházíte: dodržujte je.
22AB0A0352C
23AB0A0002C
21

STROPNÍ SVÍTILNY
PŘEDNÍ STROPNÍ
SVÍTILNA
Kryt obr. 24 má tři polohy:
stisknutá pravá strana: světlo svítí
trvale;
stisknutá levá strana: světlo trvale
nesvítí;
prostřední poloha (neutrální): světlo
se rozsvítí / zhasne při otevření / zavření
dveří.
UPOZORNĚNÍ Před opuštěním vozidla
se ujistěte, aby je spínač v prostřední
poloze, tím bude zajištěno, že po
zavření světla budou zhasnutá a
nebude se vybíjet baterie.
U některých verzí se světla rozsvítí a
zhasnou při otevření či zavření pouze
dveří na straně řidiče.Při odemknutí klíčkem s dálkovým
ovládáním se aktivuje časový spínač
cca 10 sekund. Při zamknutí dveří
klíčkem s dálkovým ovládáním stropní
svítilna zhasne.
Časové spínání stropní svítilny
(středová poloha krytu)
Stropní světlo se rozsvítí se automaticky
v následujících případech: při otevření
jedněch dveří, vytažení klíčku ze spínací
skříňky zapalování a odemknutí dveří.
Po uplynutí 10 sekund od zavření všech
dveří a zamknutí dveří stropní světlo
zhasne. Vnitřní světla nicméně zhasnou
po 15 minutách, aby se šetřila baterie.
ČISTĚNÍ SKEL
Pravým pákovým ovládačem se ovládá
stírač / ostřikovač čelního okna.
Funkci lze zapnout pouze s klíčkem ve
spínací skříňce v poloze MAR.
STÍRAČ/OSTŘIKOVAČ
ČELNÍHO SKLA
Funkce
18)
4) 5)
Pákový ovládač má pět poloh (4
rychlosti) obr. 25:
A: Stírač nestírá;
B: cyklované stírání;
C: pomalé plynulé stírání;
D: rychlé plynulé stírání;
E: dočasné rychlé stírání
(nearetovaná poloha).
24AB0A0282C25AB0A0028C
22
SEZNÁMENÍ S VOZIDLEM
