2018 Abarth 500 Instrukcja obsługi (in Polish)

49)

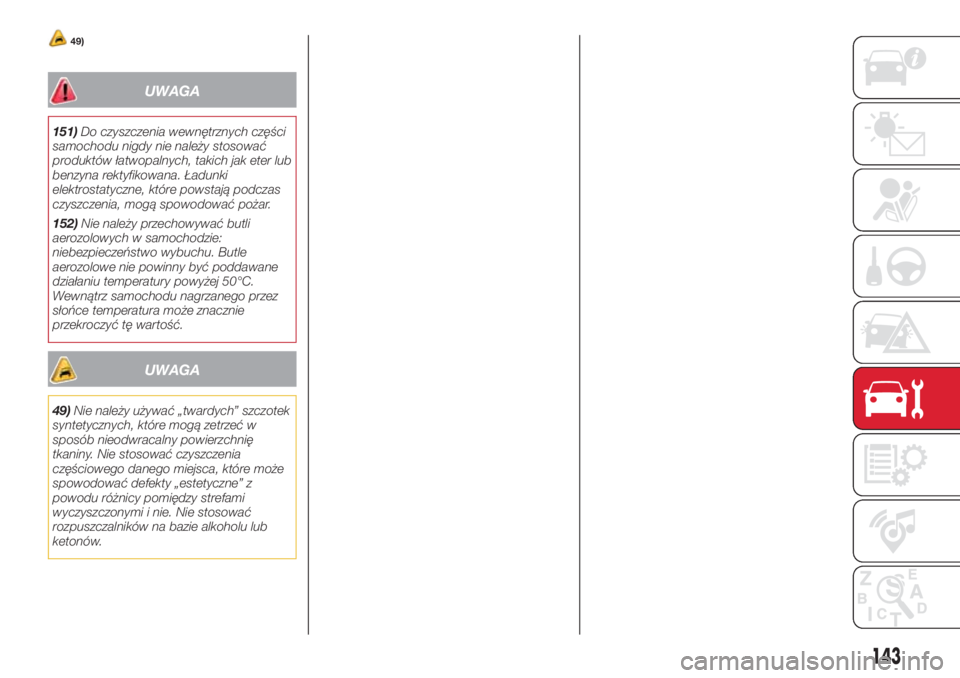

UWAGA
151)Do czyszczenia wewnętrznych części
samochodu nigdy nie należy stosować
produktów łatwopalnych, takich jak eter lub
benzyna rektyfikowana. Ładunki
elektrostatyczne, które powstają podczas
czyszczenia, mogą spowodować pożar.
152)Nie należy przechowywać butli
aerozolowych w samochodzie:
niebezpieczeństwo wybuchu. Butle
aerozolowe nie powinny być poddawane
działaniu temperatury powyżej 50°C.
Wewnątrz samochodu nagrzanego przez
słońce temperatura może znacznie
przekroczyć tę wartość.
UWAGA
49)Nie należy używać „twardych” szczotek
syntetycznych, które mogą zetrzeć w
sposób nieodwracalny powierzchnię
tkaniny. Nie stosować czyszczenia
częściowego danego miejsca, które może
spowodować defekty „estetyczne” z
powodu różnicy pomiędzy strefami
wyczyszczonymi i nie. Nie stosować
rozpuszczalników na bazie alkoholu lub
ketonów.
143

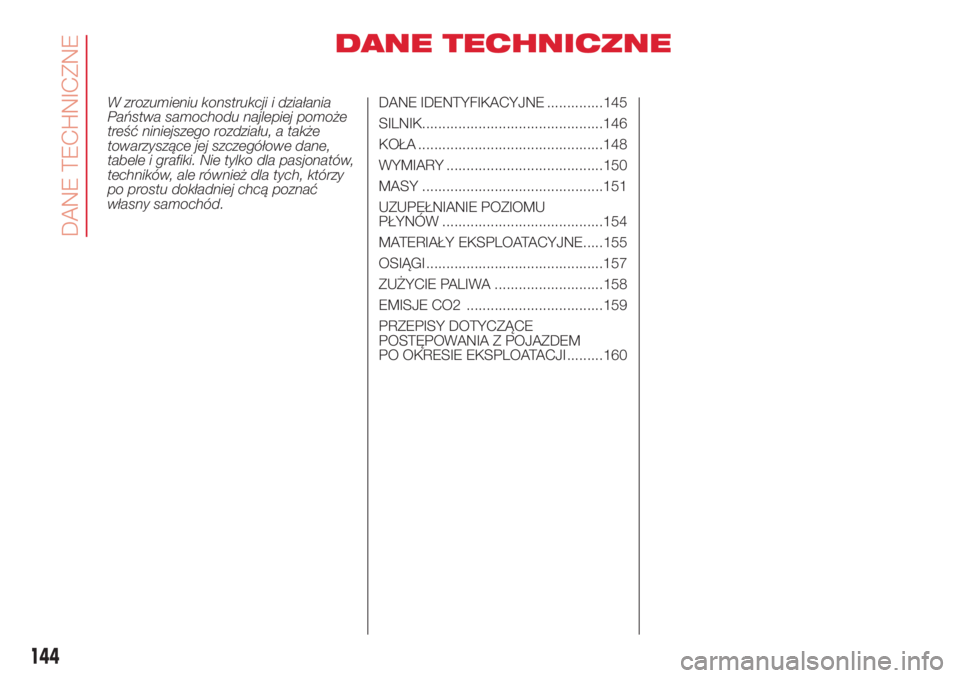

DANE TECHNICZNE
W zrozumieniu konstrukcji i działania
Państwa samochodu najlepiej pomoże
treść niniejszego rozdziału, a także
towarzyszące jej szczegółowe dane,
tabele i grafiki. Nie tylko dla pasjonatów,
techników, ale również dla tych, którzy
po prostu dokładniej chcą poznać
własny samochód.DANE IDENTYFIKACYJNE ..............145
SILNIK.............................................146
KOŁA ..............................................148
WYMIARY .......................................150
MASY .............................................151
UZUPEŁNIANIE POZIOMU
PŁYNÓW ........................................154
MATERIAŁY EKSPLOATACYJNE.....155
OSIĄGI ............................................157
ZUŻYCIE PALIWA ...........................158
EMISJE CO2 ..................................159
PRZEPISY DOTYCZĄCE
POSTĘPOWANIA Z POJAZDEM
PO OKRESIE EKSPLOATACJI .........160
144
DANE TECHNICZNE

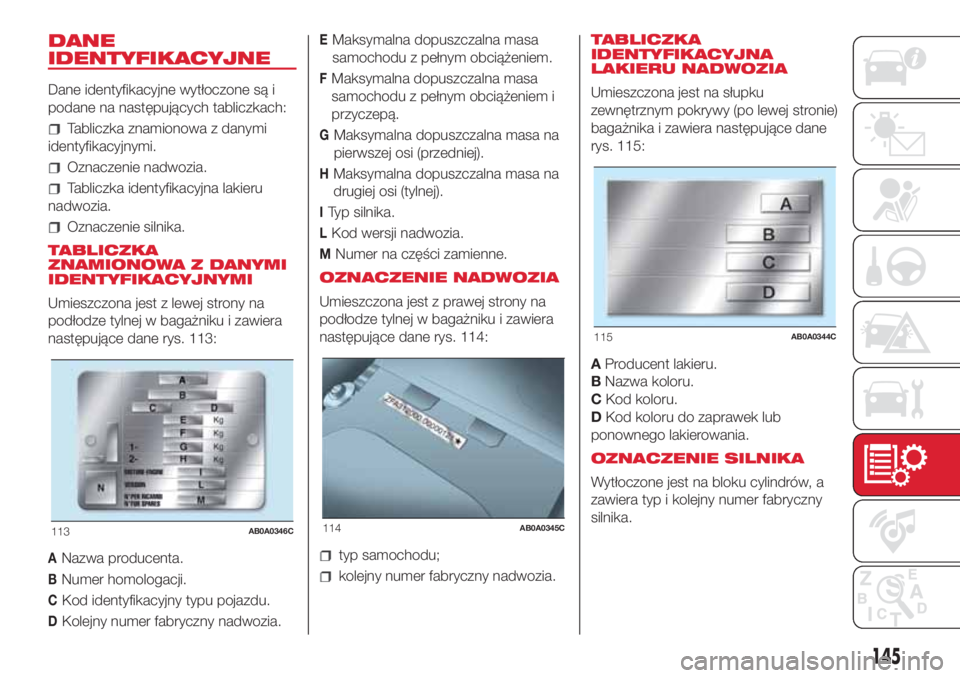

DANE
IDENTYFIKACYJNE
Dane identyfikacyjne wytłoczone są i
podane na następujących tabliczkach:
Tabliczka znamionowa z danymi
identyfikacyjnymi.
Oznaczenie nadwozia.
Tabliczka identyfikacyjna lakieru
nadwozia.
Oznaczenie silnika.
TABLICZKA
ZNAMIONOWA Z DANYMI
IDENTYFIKACYJNYMI
Umieszczona jest z lewej strony na
podłodze tylnej w bagażniku i zawiera
następujące dane rys. 113:
ANazwa producenta.
BNumer homologacji.
CKod identyfikacyjny typu pojazdu.
DKolejny numer fabryczny nadwozia.
EMaksymalna dopuszczalna masa
samochodu z pełnym obciążeniem.
FMaksymalna dopuszczalna masa
samochodu z pełnym obciążeniem i
przyczepą.
GMaksymalna dopuszczalna masa na
pierwszej osi (przedniej).
HMaksymalna dopuszczalna masa na
drugiej osi (tylnej).
ITyp silnika.
LKod wersji nadwozia.
MNumer na części zamienne.
OZNACZENIE NADWOZIA
Umieszczona jest z prawej strony na
podłodze tylnej w bagażniku i zawiera
następujące dane rys. 114:
typ samochodu;
kolejny numer fabryczny nadwozia.TABLICZKA
IDENTYFIKACYJNA
LAKIERU NADWOZIA
Umieszczona jest na słupku
zewnętrznym pokrywy (po lewej stronie)
bagażnika i zawiera następujące dane
rys. 115:
AProducent lakieru.
BNazwa koloru.
CKod koloru.
DKod koloru do zaprawek lub
ponownego lakierowania.
OZNACZENIE SILNIKA
Wytłoczone jest na bloku cylindrów, a
zawiera typ i kolejny numer fabryczny
silnika.
113AB0A0346C114AB0A0345C
115AB0A0344C
145

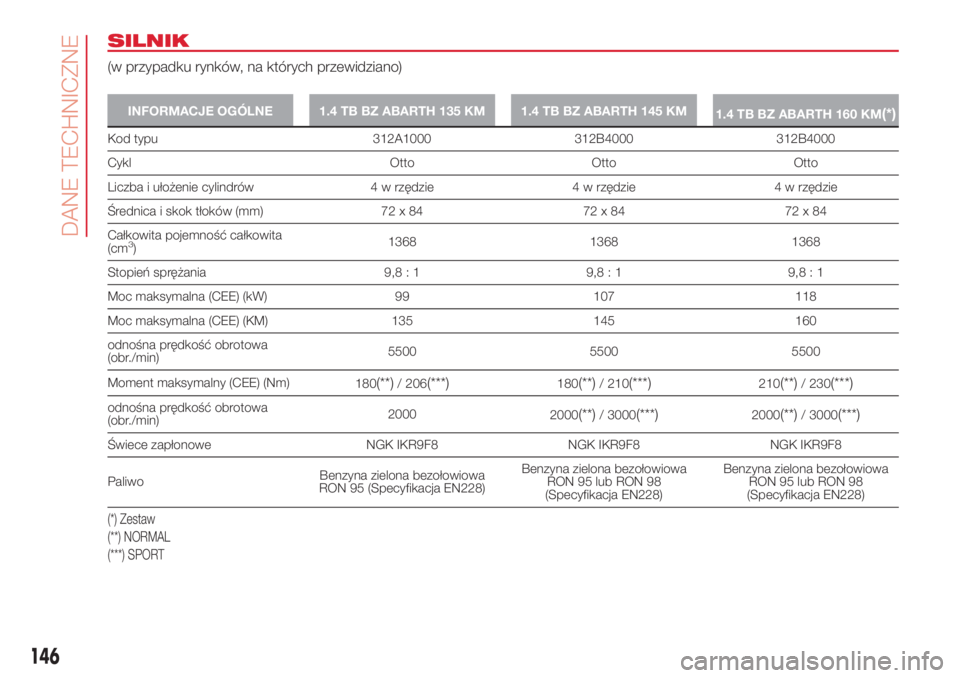

SILNIK
(w przypadku rynków, na których przewidziano)
INFORMACJE OGÓLNE 1.4 TB BZ ABARTH 135 KM 1.4 TB BZ ABARTH 145 KM
1.4 TB BZ ABARTH 160 KM(*)
Kod typu 312A1000 312B4000 312B4000
Cykl Otto Otto Otto
Liczba i ułożenie cylindrów 4 w rzędzie 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 72 x 84 72 x 84 72 x 84
Całkowita pojemność całkowita
(cm
3)1368 1368 1368
Stopień sprężania 9,8 : 1 9,8 : 1 9,8 : 1
Moc maksymalna (CEE) (kW) 99 107 118
Moc maksymalna (CEE) (KM) 135 145 160
odnośna prędkość obrotowa
(obr./min)5500 5500 5500
Moment maksymalny (CEE) (Nm)
180
(**)/ 206(***)180(**)/ 210(***)210(**)/ 230(***)
odnośna prędkość obrotowa
(obr./min)2000
2000(**)/ 3000(***)2000(**)/ 3000(***)
Świece zapłonowe NGK IKR9F8 NGK IKR9F8 NGK IKR9F8
PaliwoBenzyna zielona bezołowiowa
RON 95 (Specyfikacja EN228)Benzyna zielona bezołowiowa
RON 95 lub RON 98
(Specyfikacja EN228)Benzyna zielona bezołowiowa
RON 95 lub RON 98
(Specyfikacja EN228)
(*) Zestaw
(**) NORMAL
(***) SPORT
146
DANE TECHNICZNE

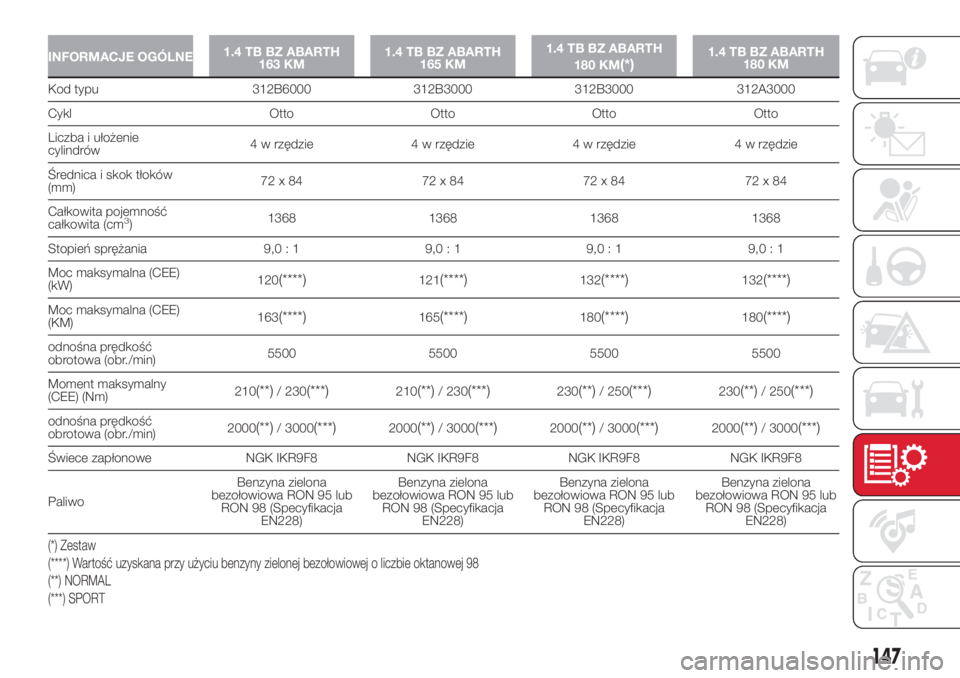

INFORMACJE OGÓLNE1.4 TB BZ ABARTH
163 KM1.4 TB BZ ABARTH
165 KM1.4 TB BZ ABARTH
180 KM(*)1.4 TB BZ ABARTH
180 KM
Kod typu 312B6000 312B3000 312B3000 312A3000
Cykl Otto Otto Otto Otto
Liczba i ułożenie
cylindrów4 w rzędzie 4 w rzędzie 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków
(mm)72x84 72x84 72x84 72x84
Całkowita pojemność
całkowita (cm
3)1368 1368 1368 1368
Stopień sprężania 9,0 : 1 9,0 : 1 9,0 : 1 9,0 : 1
Moc maksymalna (CEE)
(kW)120
(****)121(****)132(****)132(****)
Moc maksymalna (CEE)
(KM)163(****)165(****)180(****)180(****)
odnośna prędkość
obrotowa (obr./min)5500 5500 5500 5500
Moment maksymalny
(CEE) (Nm)210
(**)/ 230(***)210(**)/ 230(***)230(**)/ 250(***)230(**)/ 250(***)
odnośna prędkość
obrotowa (obr./min)2000(**)/ 3000(***)2000(**)/ 3000(***)2000(**)/ 3000(***)2000(**)/ 3000(***)
Świece zapłonowe NGK IKR9F8 NGK IKR9F8 NGK IKR9F8 NGK IKR9F8
PaliwoBenzyna zielona
bezołowiowa RON 95 lub
RON 98 (Specyfikacja
EN228)Benzyna zielona
bezołowiowa RON 95 lub
RON 98 (Specyfikacja
EN228)Benzyna zielona
bezołowiowa RON 95 lub
RON 98 (Specyfikacja
EN228)Benzyna zielona
bezołowiowa RON 95 lub
RON 98 (Specyfikacja
EN228)
(*) Zestaw
(****) Wartość uzyskana przy użyciu benzyny zielonej bezołowiowej o liczbie oktanowej 98
(**) NORMAL
(***) SPORT
147

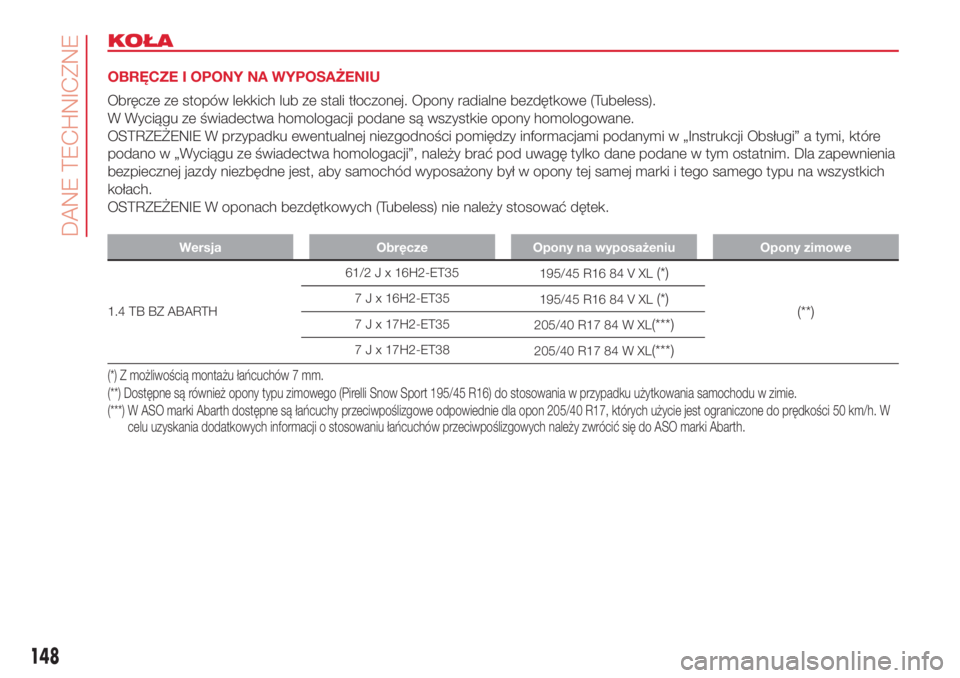

KOŁA
OBRĘCZE I OPONY NA WYPOSAŻENIU
Obręcze ze stopów lekkich lub ze stali tłoczonej. Opony radialne bezdętkowe (Tubeless).
W Wyciągu ze świadectwa homologacji podane są wszystkie opony homologowane.
OSTRZEŻENIE W przypadku ewentualnej niezgodności pomiędzy informacjami podanymi w „Instrukcji Obsługi” a tymi, które
podano w „Wyciągu ze świadectwa homologacji”, należy brać pod uwagę tylko dane podane w tym ostatnim. Dla zapewnienia
bezpiecznej jazdy niezbędne jest, aby samochód wyposażony był w opony tej samej marki i tego samego typu na wszystkich
kołach.
OSTRZEŻENIE W oponach bezdętkowych (Tubeless) nie należy stosować dętek.
Wersja Obręcze Opony na wyposażeniu Opony zimowe
1.4 TB BZ ABARTH61/2 J x 16H2-ET35
195/45 R16 84 V XL
(*)
(**)
7 J x 16H2-ET35
195/45 R16 84 V XL(*)
7 J x 17H2-ET35
205/40 R17 84 W XL(***)
7 J x 17H2-ET38
205/40 R17 84 W XL(***)
(*) Z możliwością montażu łańcuchów 7 mm.
(**) Dostępne są również opony typu zimowego (Pirelli Snow Sport 195/45 R16) do stosowania w przypadku użytkowania samochodu w zimie.
(***) W ASO marki Abarth dostępne są łańcuchy przeciwpoślizgowe odpowiednie dla opon 205/40 R17, których użycie jest ograniczone do prędkości 50 km/h. W
celu uzyskania dodatkowych informacji o stosowaniu łańcuchów przeciwpoślizgowych należy zwrócić się do ASO marki Abarth.
148
DANE TECHNICZNE

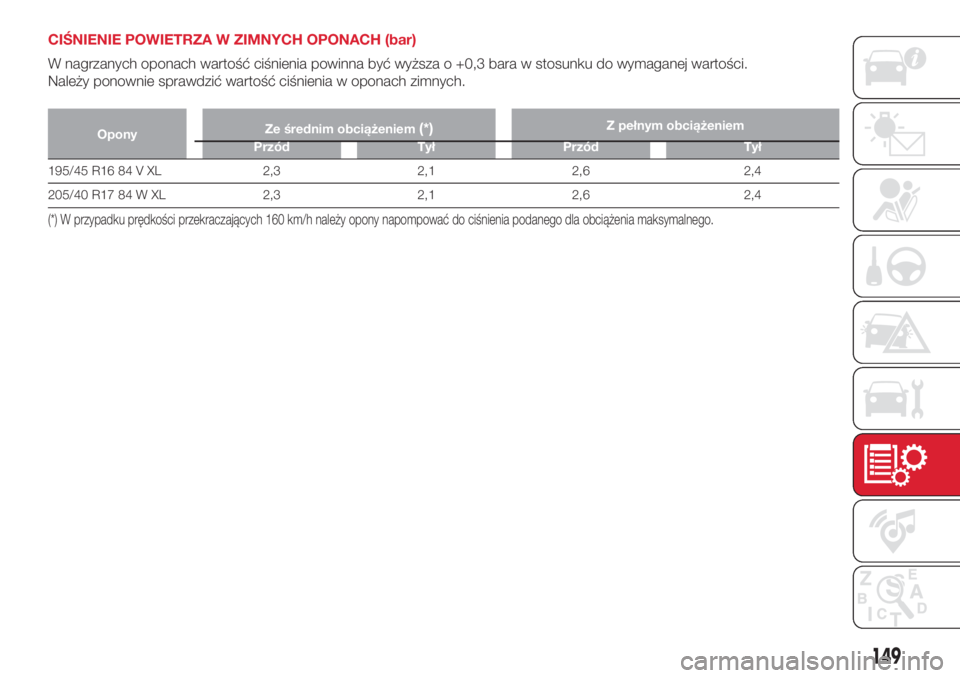

CIŚNIENIE POWIETRZA W ZIMNYCH OPONACH (bar)
W nagrzanych oponach wartość ciśnienia powinna być wyższa o +0,3 bara w stosunku do wymaganej wartości.
Należy ponownie sprawdzić wartość ciśnienia w oponach zimnych.
OponyZe średnim obciążeniem(*)Z pełnym obciążeniem
Przód Tył Przód Tył
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
(*) W przypadku prędkości przekraczających 160 km/h należy opony napompować do ciśnienia podanego dla obciążenia maksymalnego.
149

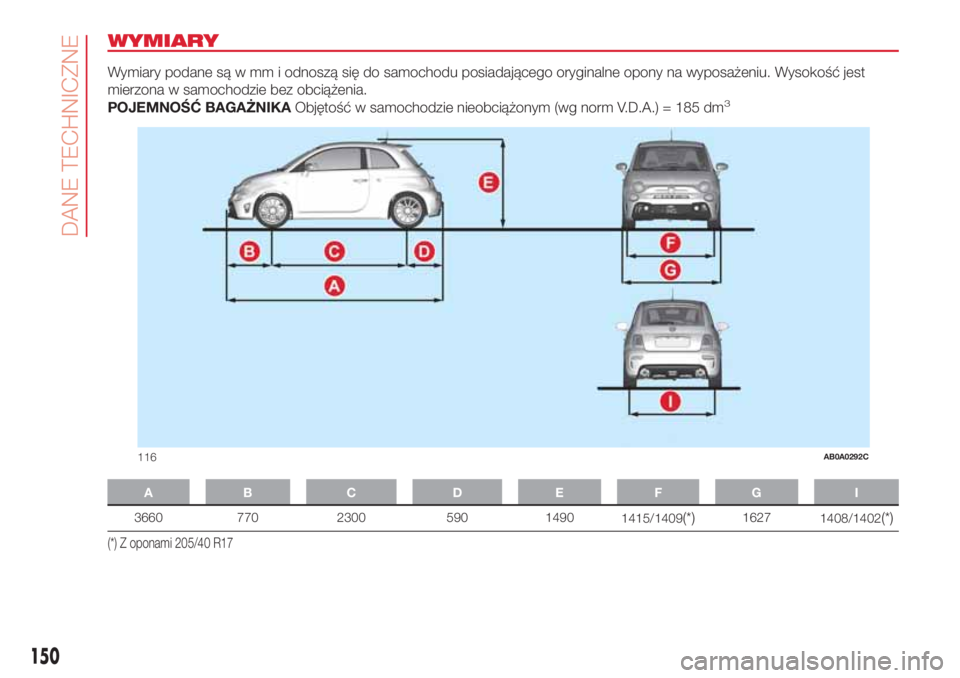

WYMIARY
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia.
POJEMNOŚĆ BAGAŻNIKAObjętość w samochodzie nieobciążonym (wg norm V.D.A.) = 185 dm
3
AB C D EFG I
3660 770 2300 590 1490
1415/1409(*)1627
1408/1402(*)
(*) Z oponami 205/40 R17
116AB0A0292C
150
DANE TECHNICZNE
