2018 Abarth 500 Instrukcja obsługi (in Polish)

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW ISOFIX
W poniższej tabeli, zgodnie z europejskimi przepisami EKG 16, wskazano możliwość instalacji fotelików ISOFIX na siedzeniach
wyposażonych w specyficzne mocowania.
Grupa wagowa Pozycja fotelika Klasa fotelika ISOFIX Siedzenia tylne boczne
Grupa 0 do 10 kg Tyłem do kierunku jazdy EX
Grupa 0+ do 13 kgTyłem do kierunku jazdy E
X
Tyłem do kierunku jazdy DX
Tyłem do kierunku jazdy CX
Grupa 1 od 9 do 18 kgTyłem do kierunku jazdy D
X
Tyłem do kierunku jazdy CX
Przodem do kierunku jazdy BIUF
Przodem do kierunku jazdy B1IUF
Przodem do kierunku jazdy AIUF (*)
X: Pozycja ISOFIX niedostosowana do systemów zabezpieczających dzieci ISOFIX w tej grupie wagowej i/lub w tej klasie wzrostu.
IUF: dostosowana do systemów chroniących dzieci ISOFIX z kategorii uniwersalnej, zwróconych przodem do kierunku jazdy i homologowanych do użytku wtej
grupie wagowej.
(*) W przypadku wersji 595C/695C ta pozycja ISOFIX jest niedostosowana do systemów zabezpieczających dzieci w tej grupie wagowej i/lub w tej klasie wzrostu.
UWAGA Dla innych grup wagowych przeznaczony jest fotelik ISOFIX typu specyficznego, którego można użyć tylko wówczas,
gdy jest odpowiednio przebadany doświadczalnie dla tego typu samochodu (patrz lista samochodów załączona do fotelika).
W Lineaccessori Abarth dostępne są foteliki dla dziecka ISOFIX Universale „Duo Plus” i specyficzny „G 0/1” (lub ich nowsze
odpowiedniki). Jeśli chodzi o dodatkowe informacje szczegółowe dotyczące instalacji i/lub użycia fotelika, należy zapoznać się
z „Instrukcją” dostarczoną wraz z fotelikiem.
79

Podstawowe uwagi, jakich należy
przestrzegać, aby bezpiecznie
przewozić dzieci
Foteliki dla dzieci należy instalować
na siedzeniu tylnym, gdyż jest to
położenie najbardziej chronione w
przypadku zderzenia.
Należy pozostawić możliwie jak
najdłużej fotelik w pozycji przeciwnej do
kierunku jazdy, w miarę możliwości do
wieku 2 lat dziecka.
W razie, gdyby na siedzeniach
tylnych instalowany był fotelik
skierowany tyłem do kierunku jazdy,
zaleca się ustawić go w pozycji
możliwie jak najbardziej wysuniętej do
przodu, zgodnie z pozycją siedzenia
przedniego.
W przypadku wyłączenia poduszki
powietrznej przedniego pasażera należy
zawsze sprawdzić, czy świeci się
lampka sygnalizacyjna
informująca o
wyłączeniu poduszki.
Należy ściśle przestrzegać instrukcji
przekazanych przez producenta
fotelika. Należy przechowywać ją w
samochodzie wraz z dokumentami
i instrukcją obsługi. Nie należy używać
fotelika w sposób niezgodny z
instrukcjami użycia.
Każdy system ochronny
przeznaczony jest wyłącznie dla
jednego dziecka: nie należy nigdy
przewozić równocześnie dwoje dzieci.
Należy sprawdzać zawsze, czy
pas bezpieczeństwa nie uciska szyi
dziecka.
Należy zawsze sprawdzać, przez
pociągnięcie za taśmę, czy pas
bezpieczeństwa jest prawidłowo
zapięty.
Podczas jazdy nie powinno się
zezwalać, aby dziecko zmieniło pozycję
lub rozpięło pas bezpieczeństwa.
Nie należy pozwalać dziecku na
umieszczanie części poprzecznej pasa
bezpieczeństwa pod ramionami lub
za plecami.
Nie należy nigdy przewozić dziecka,
trzymając je w objęciach, nawet
niemowlęcia. W razie zderzenia nikt
bowiem nie jest w stanie utrzymać
dziecka.
W razie wypadku fotelik dziecięcy
należy wymienić na nowy. Ponadto
należy wymienić, w zależności od typu
instalowanego fotelika, mocowania
ISOFIX lub pas bezpieczeństwa, do
którego umocowano fotelik.
W razie konieczności można wyjąć
zagłówek tylny (zależnie od
wyposażenia), aby ułatwić instalację
fotelika. Zagłówek powinien być zawsze
obecny w samochodzie i zamontowany,
jeśli miejsce siedzące zajmuje pasażer
dorosły lub dziecko w foteliku bez
oparcia.
UWAGA
78)POWAŻNE NIEBEZPIECZEŃSTWO.
Foteliki dla dzieci, które montuje się w
kierunku przeciwnym do ruchu
samochodu, NIE powinny być montowane
na siedzeniach przednich, gdy poduszka
powietrzna po stronie pasażera jest
aktywna. Aktywacja poduszki powietrznej
w przypadku zderzenia może spowodować
śmiertelne obrażenia przewożonego
dziecka, niezależnie od siły zderzenia.
Dlatego zaleca się przewozić zawsze
dziecko w odpowiednim foteliku na
siedzeniu tylnym, gdyż jest to położenie
najbardziej bezpieczne w przypadku
zderzenia.
79)O obowiązku wyłączenia poduszki
powietrznej, jeśli instalowany jest fotelik dla
dziecka odwrócony tyłem do kierunku
jazdy, świadczy odpowiedni symbol
podany na etykiecie przyklejonej do daszka
przeciwsłonecznego. Należy zawsze
postępować zgodnie ze wskazówkami
podanymi na daszku przeciwsłonecznym
po stronie pasażera (patrz opis w sekcji
„Przednie poduszki powietrzne”).
80
BEZPIECZEŃSTWO

80)W razie konieczności przewożenia
dziecka na siedzeniu przednim po stronie
pasażera, w foteliku ustawionym przeciwnie
do kierunku jazdy, poduszki powietrzne po
stronie pasażera, przednią i boczną (Side
bag), należy wyłączyć za pomocą
głównego Menu wyświetlacza i upewnić
się, czy dezaktywacja nastąpiła, o czym
informuje świecąca na środku deski
rozdzielczej lampka sygnalizacyjna
.
Ponadto siedzenie pasażera powinno być
przesunięte jak najdalej do tyłu, aby
uniknąć ewentualnego kontaktu fotelika z
dzieckiem z deską rozdzielczą.
81)Nie należy poruszać siedzeniem
przednim lub tylnym, gdy siedzi na nim
dziecko lub umieszczony jest na nim fotelik
z dzieckiem.
82)Dostępne są foteliki wyposażone w
zaczepy ISOFIX, które umożliwiają stabilne
zamocowanie ich do siedzenia bez użycia
pasa bezpieczeństwa samochodu. W
celu zapoznania się z instrukcjami montażu,
patrz sekcja „Instalacja fotelika ISOFIX”.
83)Nieprawidłowy montaż fotelika
dziecięcego może uniemożliwić działanie
systemu ochronnego. W razie wypadku
bowiem fotelik może poluzować się i
dziecko może odnieść poważne, a nawet
śmiertelne obrażenia ciała. W zakresie
instalacji systemu ochronnego dla dziecka
(również niemowlęcia) należy postępować
ściśle według instrukcji podanych przez
Producenta.84)Gdy system ochronny dla dziecka nie
jest stosowany, należy umocować go
pasem bezpieczeństwa lub za pomocą
mocowań ISOFIX bądź wyjąć go z
samochodu. Nie należy pozostawiać go
nieumocowanego we wnętrzu samochodu.
Ma to na celu uniknięcie sytuacji, w której
w razie nagłego hamowania lub zderzenia
fotelik mógłby spowodować obrażenia
pasażerów.
85)Po zainstalowaniu fotelika dla dziecka
nie należy przesuwać siedzenia: przed
jakąkolwiek regulacją siedzenia należy
zawsze zdjąć najpierw z niego fotelik
dziecięcy.
86)Jeśli fotelik ISOFIX typu uniwersalnego
nie jest umocowany wszystkimi trzema
mocowaniami, nie będzie on w stanie w
prawidłowy sposób zabezpieczyć dziecka.
W razie wypadku dziecko mogłoby odnieść
poważne, a nawet śmiertelne obrażenia.
87)Fotelik można montować tylko
wówczas, gdy samochód stoi. Fotelik jest
poprawnie zamocowany w obejmach
wówczas, gdy słychać dźwięki
zatrzaśnięcia, które potwierdzają
prawidłowe zamocowanie. W każdym
wypadku należy przestrzegać instrukcji
montażu, demontażu i ustawienia fotelika,
którą producent zobowiązany jest do niego
dołączyć.88)Należy zawsze upewnić się, że taśma
pasa bezpieczeństwa nie przechodzi pod
ramionami lub za plecami dziecka. W
razie wypadku pas bezpieczeństwa nie
będzie w stanie przytrzymać dziecka i
istnieje ryzyko spowodowania poważnych,
a nawet śmiertelnych obrażeń ciała
dziecka. Dziecko powinno więc zawsze
prawidłowo zapinać własny pas
bezpieczeństwa.
89)Nie należy używać tego samego
mocowania dolnego do instalacji kilku
systemów ochronnych dla dzieci.
81

UZUPEŁNIAJĄCY
SYSTEM
BEZPIECZEŃSTWA
BIERNEGO (SRS) –
PODUSZKI
POWIETRZNE
Samochód może być wyposażony w
następujące elementy:
przednia poduszka powietrzna dla
kierowcy;
przednia poduszka powietrzna dla
pasażera;
poduszka powietrzna ochrony kolan
po stronie kierowcy;
przednie boczne poduszki
powietrzne chroniące okolice miednicy,
klatki piersiowej i ramion (Side bag)
kierowcy i pasażera;
boczne poduszki powietrzne
chroniące głowy pasażerów miejsc
przednich i pasażerów miejsc tylnych
bocznych (Window bag).PRZEDNIE PODUSZKI
POWIETRZNE
90) 107)
Przednie poduszki powietrzne (po
stronie kierowcy i pasażera) oraz
poduszka powietrzna chroniąca kolana
kierowcy (zależnie od wyposażenia)
chronią pasażerów miejsc przednich w
przypadku zderzeń czołowych o
średnio-dużej energii zderzenia,
poprzez rozłożenie poduszki
powietrznej pomiędzy pasażerem a
kierownicą lub deską rozdzielczą.
Brak uruchomienia poduszek
powietrznych w innych typach zderzeń
(boczne, tylne, wywrócenie się
samochodu itp), nie oznacza
nieprawidłowego działania systemu.
W przypadku zderzenia czołowego
centralka elektroniczna uaktywnia, gdy
jest to konieczne, napełnianie
poduszek.
Poduszka napełnia się natychmiast,
stanowiąc ochronę pomiędzy
pasażerami i elementami samochodu,
które mogłyby spowodować obrażenia;
natychmiast potem poduszka opróżnia
się.Przednie poduszki powietrzne nie
zastępują, ale uzupełnią użycie pasów
bezpieczeństwa, które zalecamy
zawsze zapinać, jak przewidują
przepisy legislacyjne w Europie oraz w
większości krajów poza Europą.
W przypadku zderzenia osoba, która
nie zapięła pasa bezpieczeństwa,
przesunie się do przodu i może uderzyć
w poduszkę już w fazie otwierania. W
tego typu sytuacji ochrona zapewniana
przez poduszkę powietrzną jest dużo
mniejsza.
Przednie poduszki powietrzne mogą nie
uaktywnić się w następujących
przypadkach:
zderzenia czołowe z przedmiotami
łatwo deformowalnymi, nie obejmujące
powierzchni przedniej samochodu
(np. uderzenie błotnikiem o barierę
ochronną);
wjechanie samochodu pod inny
pojazd lub barierę ochronną (np. pod
ciężarówkę lub bariery ochronne na
autostradzie).
82
BEZPIECZEŃSTWO

Brak aktywacji poduszki w powyższych
okolicznościach spowodowany jest
faktem, iż poduszki powietrzne mogą
nie zapewniać żadnego zabezpieczenia
dodatkowego w stosunku do pasów
bezpieczeństwa i w konsekwencji
ich aktywacja jest niestosowna. Brak
aktywacji poduszek w tego typu
przypadkach nie oznacza
niewłaściwego funkcjonowania
systemu.
Poduszki powietrzne przednie po
stronie kierowcy i pasażera są
zaprojektowane i wykalibrowane, aby
zwiększyć ochronę pasażerów miejsc
przednich, którzy mają zapięte pasy
bezpieczeństwa.
Ich objętość w momencie
maksymalnego napełnienia wypełnia
większą część przestrzeni pomiędzy
kierownicą a kierowcą, pomiędzy
osłoną dolną kolumny kierownicy a
kolanami kierowcy i pomiędzy deską
rozdzielczą a pasażerem.
W przypadku zderzeń bocznych o
niskiej energii (w przypadku których
wystarczy zabezpieczenie pasami
bezpieczeństwa), poduszki powietrzne
nie uruchomią się. Dlatego zawsze
konieczne jest używanie pasów
bezpieczeństwa, które w razie
zderzenia czołowego zapewniają
pasażerom prawidłową pozycję.Przednia poduszka powietrzna po
stronie kierowcy
91)
Składa się z poduszki wypełniającej się
natychmiast, umieszczonej w
odpowiednim schowku na środku
kierownicy rys. 64.
Przednia poduszka powietrzna po
stronie pasażera
Składa się z poduszki wypełniającej się
natychmiast, umieszczonej w
odpowiednim gnieździe w desce
rozdzielczej rys. 65 i ma objętość
większą niż poduszka po stronie

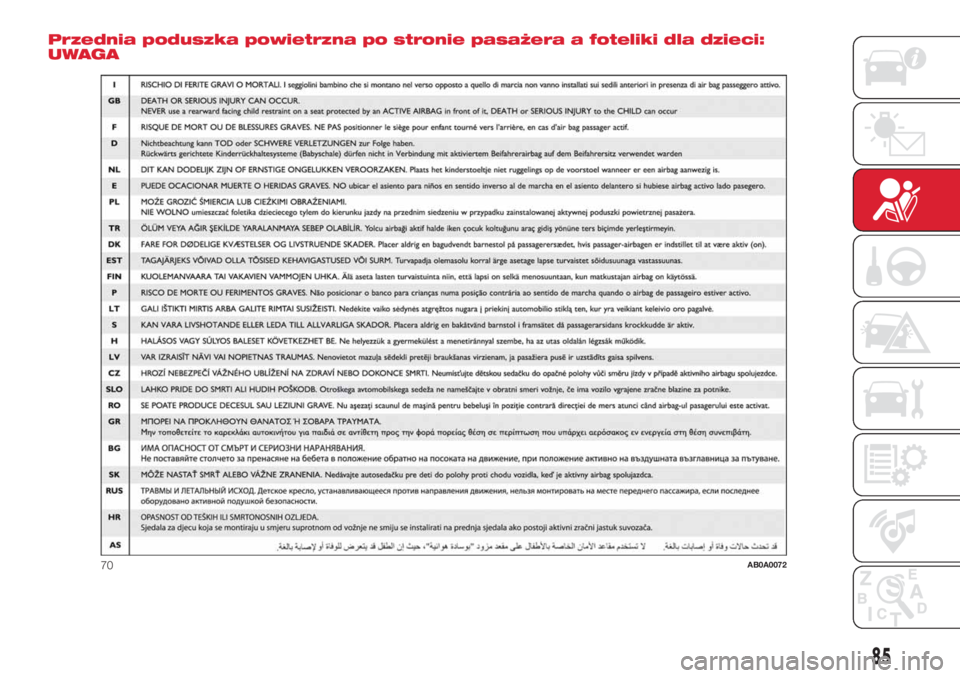

kierowcy.Przednia poduszka powietrzna po
stronie pasażera a foteliki dla dzieci
92)
Foteliki dziecięce montowane tyłem do
kierunku jazdy nie powinny być NIGDY
montowane na siedzeniu przednim z
włączoną poduszką powietrzną
pasażera, ponieważ aktywacja
poduszki w razie zderzenia mogłaby
spowodować śmiertelne obrażenia
przewożonego dziecka.
Należy postępowaćZAWSZEzgodnie
z zaleceniami podanymi na etykiecie
umieszczonej na daszku
przeciwsłonecznym po stronie pasażera
(rys. 66 i rys. 67).
64AB0A0289C
65AB0A0071C
83

DEZAKTYWACJA PODUSZEK
POWIETRZNYCH PO STRONIE
PASAŻERA: PODUSZKI
POWIETRZNEJ PRZEDNIEJ I
PODUSZKI POWIETRZNEJ
BOCZNEJ PRZEDNIEJ (SIDE BAG)
93) 94)
W razie absolutnej konieczności
przewożenia dziecka na siedzeniu
przednim w foteliku odwróconym
przeciwnie do ruchu pojazdu, należy
bezwzględnie wyłączyć przednią
poduszkę powietrzną po stronie
pasażera i boczną przednią poduszkę
(Side Bag).
Lampka sygnalizacyjna 1 rys. 68 będzie
się świecić aż do ponownego
uruchomienia przedniej poduszki
powietrznej po stronie pasażera
i poduszki przedniej bocznej (Side Bag).OSTRZEŻENIE Aby wyłączyć ręcznie
przednią poduszkę powietrzną po
stronie pasażera i poduszkę przednią
boczną (Side Bag), należy zapoznać się
z sekcją „Pozycje menu” w rozdziale
„Poznawanie samochodu”.
Poduszka powietrzna ochrony
kolan kierowcy (zależnie od
wyposażenia)
Składa się z poduszki powietrznej
napełniającej się natychmiast,
umieszczonej w specjalnej wnęce 3
pod dolną osłoną kolumny kierownicy
rys. 69, na wysokości kolan kierowcy.
Stanowi dodatkowe zabezpieczenie dla
kierowcy w przypadku zderzenia
czołowego.
66AB0A0307C
67AB0A0308C
68AB0A0228C
3
69AB0A0073C
84
BEZPIECZEŃSTWO

Przednia poduszka powietrzna po stronie pasażera a foteliki dla dzieci:
UWAGA
70AB0A0072
85

BOCZNE PODUSZKI
POWIETRZNE (Side bag -
Window bag)
(zależnie od wyposażenia)
Aby zwiększyć ochronę pasażerów w
razie zderzenia bocznego, samochód
wyposażono w boczne poduszki
powietrzne chroniące miednicę, klatkę
piersiową i ramiona (Side Bag) po
stronie kierowcy i pasażera oraz
poduszki powietrzne chroniące głowy
pasażerów.
Brak aktywacji poduszek powietrznych
bocznych w przypadku innego rodzaju
zderzeń (przednie, tylne, wywrócenie
się samochodu itp.), nie oznacza
nieprawidłowego działania systemu.
Boczne przednie poduszki
powietrzne (Side bag)
Składają się z dwóch poduszek
umieszczonych w oparciach siedzeń
przednich rys. 71, które zabezpieczają
okolice miednicy, klatki piersiowej i
ramion pasażerów w przypadku
zderzenia bocznego o sile średnio-
wysokiej.Boczne poduszki powietrzne
zabezpieczające głowę (Window
Bag)
Składają się z dwóch poduszek
„kurtyn”, umieszczonych za poszyciami
bocznymi i zakrytych specjalnymi
wykończeniami rys. 72. Ich zadaniem
jest zabezpieczanie głów pasażerów
siedzeń przednich w przypadku
zderzenia bocznego samochodu, dzięki
dużej powierzchni poduszki po
napełnieniu.Ostrzeżenia
Najlepszą ochronę przez system w
przypadku zderzenia bocznego daje
prawidłowa pozycja na siedzeniu,
ponieważ umożliwia właściwe
rozłożenie się kurtyn powietrznych.
Możliwe jest uruchomienie się
poduszek przednich i/lub bocznych,
jeżeli samochód zostanie mocno
uderzony o spód nadwozia, jak na
przykład gwałtowne uderzenie o
schody, chodniki, nasypy ziemi,
uderzenia, nierówności drogi lub
wpadniecie samochodu do dużej
dziury.
W trakcie aktywacji poduszek
powietrznych uwalnia się niewielka ilość
pyłu. Pył ten nie jest szkodliwy i nie
oznacza początku pożaru; ponadto
powierzchnia rozłożonej poduszki
powietrznej i wnętrze samochodu może
zostać pokryte pyłem: pył ten może
być drażniący dla skóry i oczu. Należy
wówczas natychmiast przemyć skórę
i oczy neutralnym mydłem i wodą.
Wszelkie czynności kontrolne, naprawy
lub wymiany dotyczące poduszek
powietrznych muszą być wykonywane
w ASO marki Abarth. W przypadku
złomowania samochodu należy zwrócić
się do ASO marki Abarth w celu
zdezaktywowania układu.
71AB0A0074C
72AB0A0075C
86
BEZPIECZEŃSTWO
