2018.75 OPEL GRANDLAND X Sürücü El Kitabı (in Turkish)

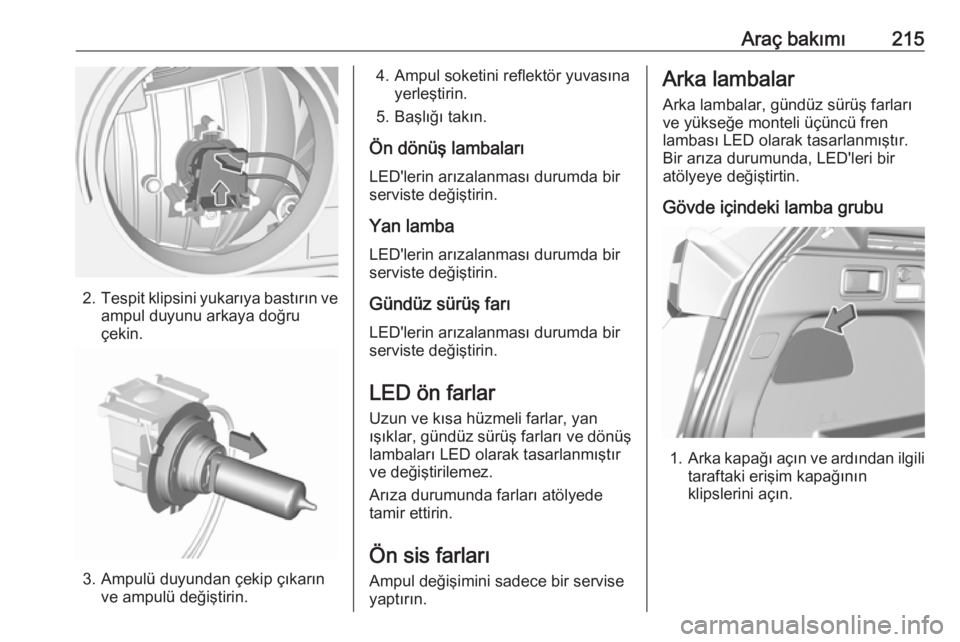

Araç bakımı215
2.Tespit klipsini yukarıya bastırın ve
ampul duyunu arkaya doğru
çekin.
3. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.
4. Ampul soketini reflektör yuvasına yerleştirin.
5. Başlığı takın.
Ön dönüş lambaları
LED'lerin arızalanması durumda bir
serviste değiştirin.
Yan lamba LED'lerin arızalanması durumda bir
serviste değiştirin.
Gündüz sürüş farı LED'lerin arızalanması durumda bir
serviste değiştirin.
LED ön farlar
Uzun ve kısa hüzmeli farlar, yan
ışıklar, gündüz sürüş farları ve dönüş
lambaları LED olarak tasarlanmıştır
ve değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
Ön sis farları
Ampul değişimini sadece bir servise
yaptırın.Arka lambalar
Arka lambalar, gündüz sürüş farları
ve yükseğe monteli üçüncü fren
lambası LED olarak tasarlanmıştır. Bir arıza durumunda, LED'leri bir
atölyeye değiştirtin.
Gövde içindeki lamba grubu
1. Arka kapağı açın ve ardından ilgili
taraftaki erişim kapağının
klipslerini açın.

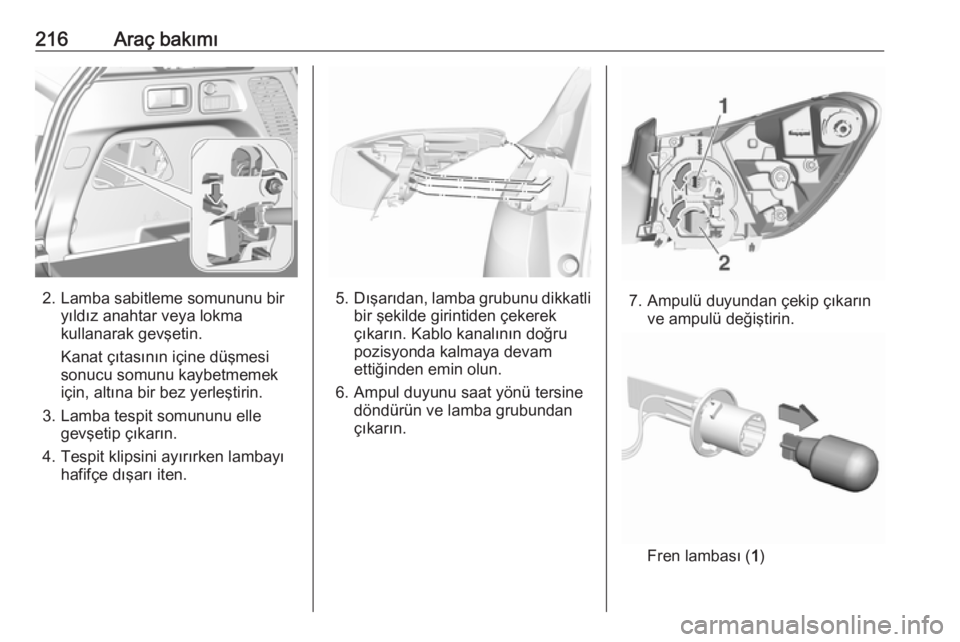

216Araç bakımı
2. Lamba sabitleme somununu biryıldız anahtar veya lokma
kullanarak gevşetin.
Kanat çıtasının içine düşmesi
sonucu somunu kaybetmemek
için, altına bir bez yerleştirin.
3. Lamba tespit somununu elle gevşetip çıkarın.
4. Tespit klipsini ayırırken lambayı hafifçe dışarı iten.5. Dışarıdan, lamba grubunu dikkatli
bir şekilde girintiden çekerekçıkarın. Kablo kanalının doğru
pozisyonda kalmaya devam
ettiğinden emin olun.
6. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.7. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.
Fren lambası ( 1)

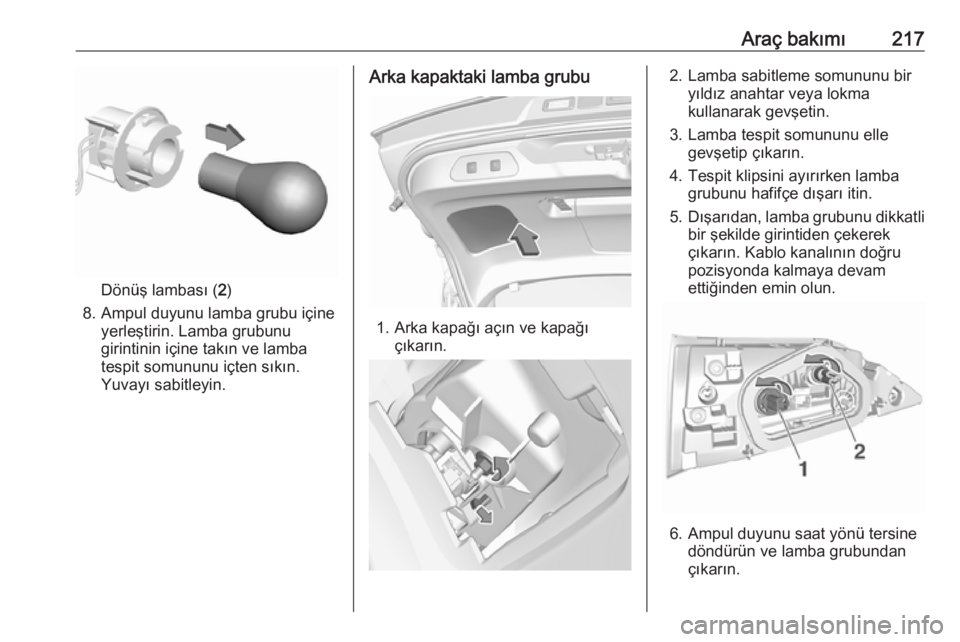

Araç bakımı217
Dönüş lambası (2)
8. Ampul duyunu lamba grubu içine yerleştirin. Lamba grubunu
girintinin içine takın ve lamba
tespit somununu içten sıkın.
Yuvayı sabitleyin.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve kapağı çıkarın.
2. Lamba sabitleme somununu bir yıldız anahtar veya lokma
kullanarak gevşetin.
3. Lamba tespit somununu elle gevşetip çıkarın.
4. Tespit klipsini ayırırken lamba grubunu hafifçe dışarı itin.
5. Dışarıdan, lamba grubunu dikkatli
bir şekilde girintiden çekerek
çıkarın. Kablo kanalının doğru
pozisyonda kalmaya devam
ettiğinden emin olun.
6. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.

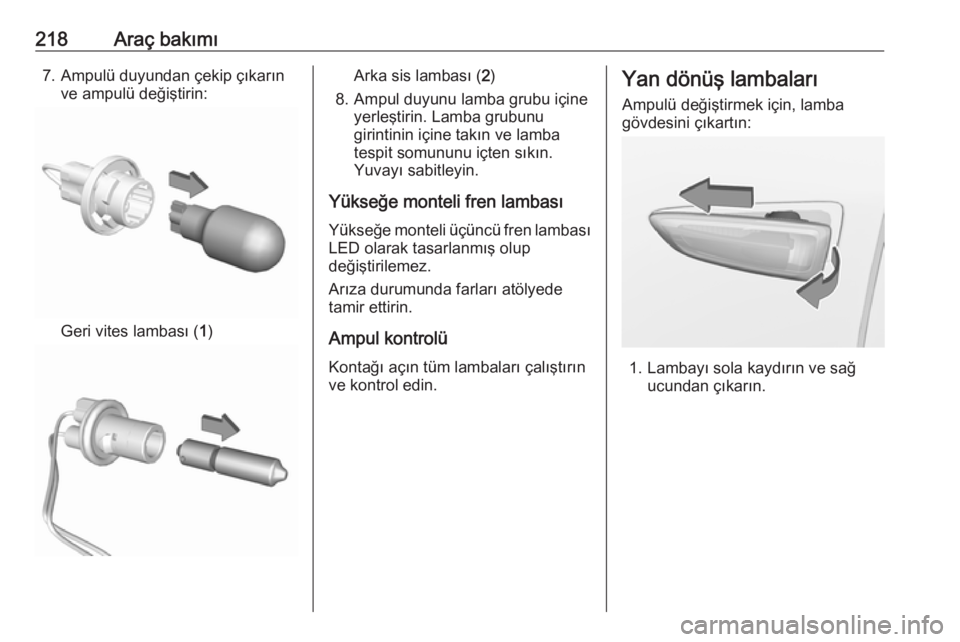

218Araç bakımı7. Ampulü duyundan çekip çıkarınve ampulü değiştirin:
Geri vites lambası ( 1)
Arka sis lambası ( 2)
8. Ampul duyunu lamba grubu içine yerleştirin. Lamba grubunu
girintinin içine takın ve lamba
tespit somununu içten sıkın.
Yuvayı sabitleyin.
Yükseğe monteli fren lambası
Yükseğe monteli üçüncü fren lambası LED olarak tasarlanmış olup
değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
Ampul kontrolü
Kontağı açın tüm lambaları çalıştırın
ve kontrol edin.Yan dönüş lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

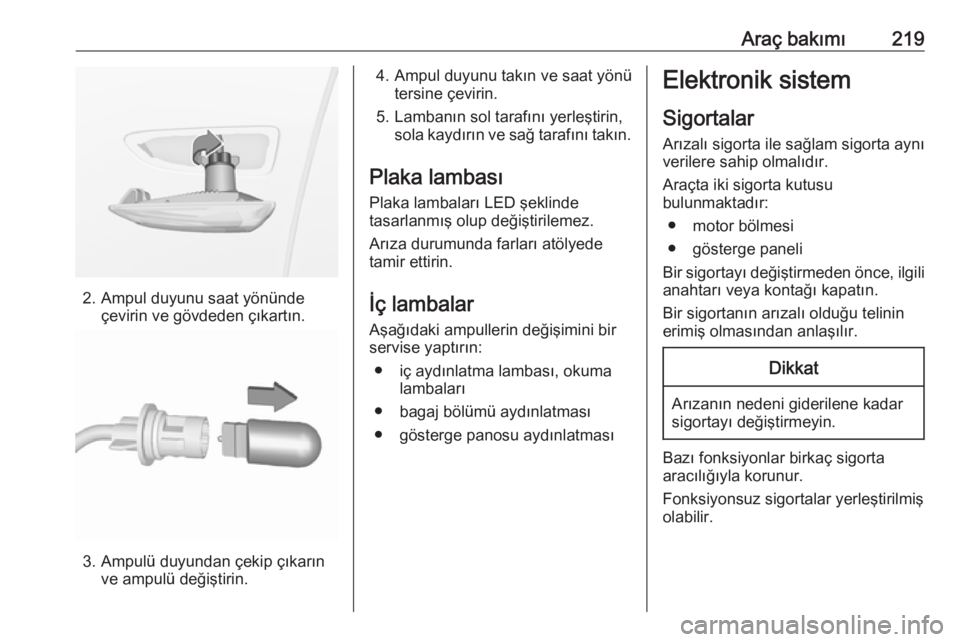

Araç bakımı219
2. Ampul duyunu saat yönündeçevirin ve gövdeden çıkartın.
3. Ampulü duyundan çekip çıkarınve ampulü değiştirin.
4. Ampul duyunu takın ve saat yönütersine çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası Plaka lambaları LED şeklinde
tasarlanmış olup değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
İç lambalar
Aşağıdaki ampullerin değişimini bir
servise yaptırın:
● iç aydınlatma lambası, okuma lambaları
● bagaj bölümü aydınlatması
● gösterge panosu aydınlatmasıElektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● motor bölmesi
● gösterge paneli
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır.Dikkat
Arızanın nedeni giderilene kadar
sigortayı değiştirmeyin.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.

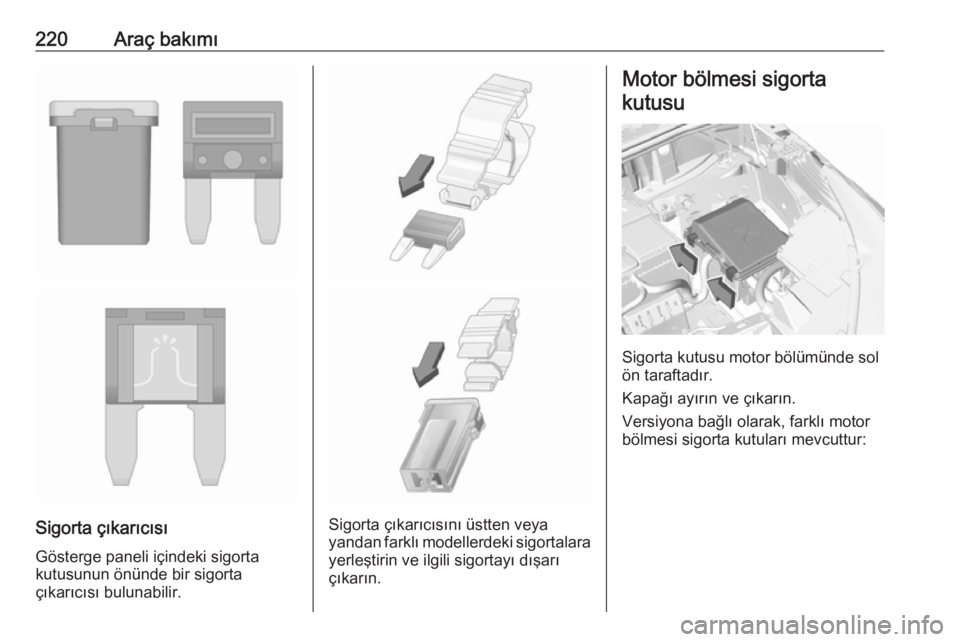

220Araç bakımı
Sigorta çıkarıcısıGösterge paneli içindeki sigorta
kutusunun önünde bir sigorta
çıkarıcısı bulunabilir.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara
yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.
Versiyona bağlı olarak, farklı motor bölmesi sigorta kutuları mevcuttur:

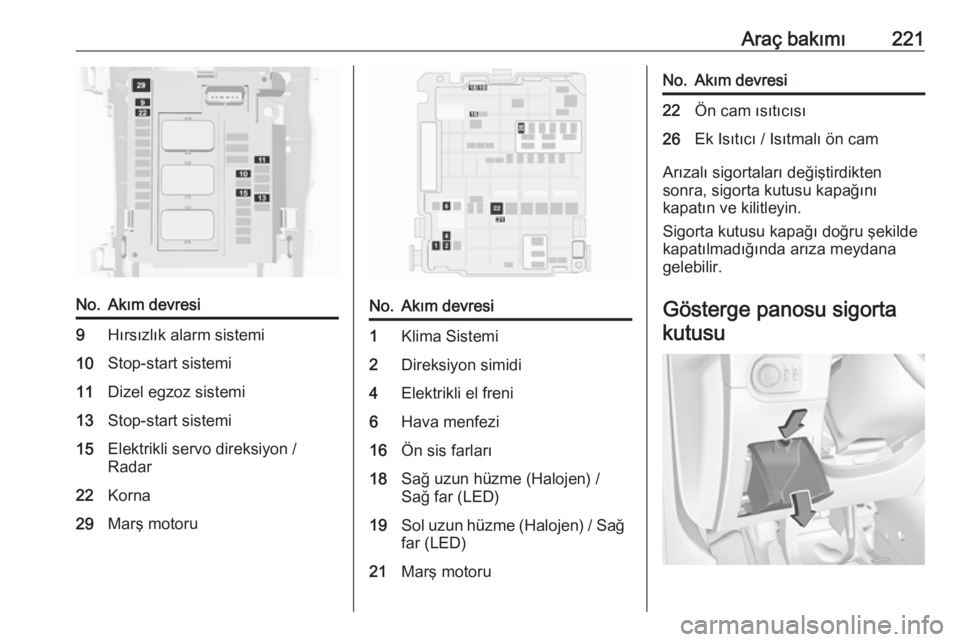

Araç bakımı221No.Akım devresi9Hırsızlık alarm sistemi10Stop-start sistemi11Dizel egzoz sistemi13Stop-start sistemi15Elektrikli servo direksiyon /
Radar22Korna29Marş motoruNo.Akım devresi1Klima Sistemi2Direksiyon simidi4Elektrikli el freni6Hava menfezi16Ön sis farları18Sağ uzun hüzme (Halojen) /
Sağ far (LED)19Sol uzun hüzme (Halojen) / Sağ far (LED)21Marş motoruNo.Akım devresi22Ön cam ısıtıcısı26Ek Isıtıcı / Isıtmalı ön cam
Arızalı sigortaları değiştirdikten
sonra, sigorta kutusu kapağını
kapatın ve kilitleyin.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigortakutusu

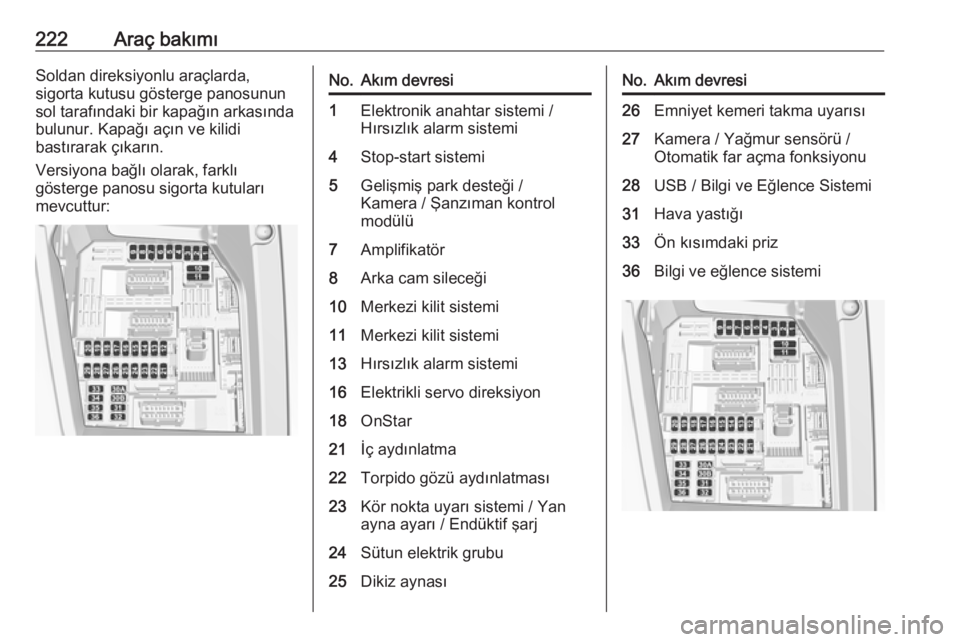

222Araç bakımıSoldan direksiyonlu araçlarda,
sigorta kutusu gösterge panosunun
sol tarafındaki bir kapağın arkasında
bulunur. Kapağı açın ve kilidi
bastırarak çıkarın.
Versiyona bağlı olarak, farklı
gösterge panosu sigorta kutuları
mevcuttur:No.Akım devresi1Elektronik anahtar sistemi / Hırsızlık alarm sistemi4Stop-start sistemi5Gelişmiş park desteği /
Kamera / Şanzıman kontrol
modülü7Amplifikatör8Arka cam sileceği10Merkezi kilit sistemi11Merkezi kilit sistemi13Hırsızlık alarm sistemi16Elektrikli servo direksiyon18OnStar21İç aydınlatma22Torpido gözü aydınlatması23Kör nokta uyarı sistemi / Yan
ayna ayarı / Endüktif şarj24Sütun elektrik grubu25Dikiz aynasıNo.Akım devresi26Emniyet kemeri takma uyarısı27Kamera / Yağmur sensörü /
Otomatik far açma fonksiyonu28USB / Bilgi ve Eğlence Sistemi31Hava yastığı33Ön kısımdaki priz36Bilgi ve eğlence sistemi
