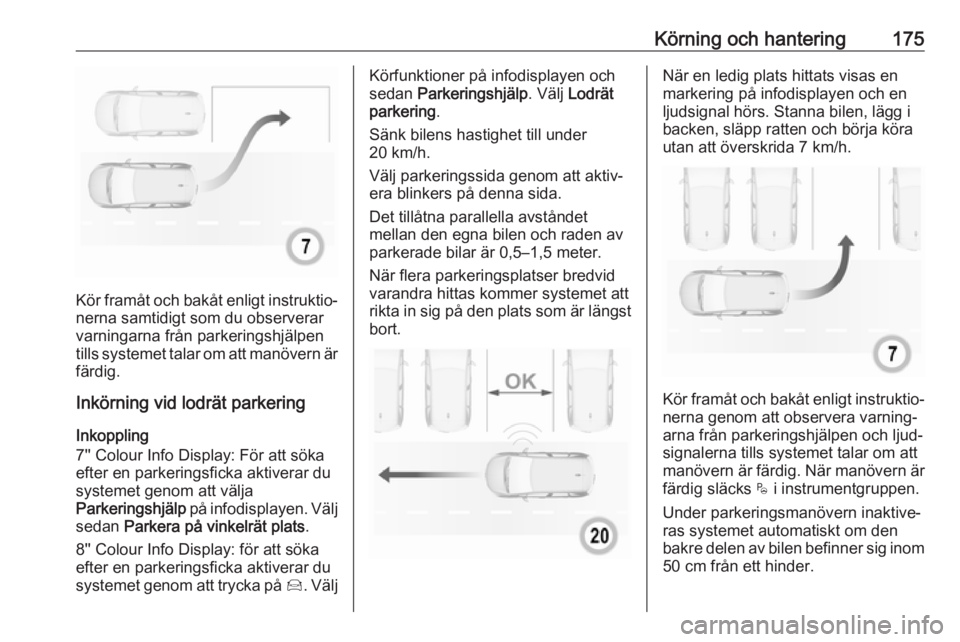

Körning och hantering175
Kör framåt och bakåt enligt instruktio‐
nerna samtidigt som du observerar
varningarna från parkeringshjälpen tills systemet talar om att manövern är färdig.
Inkörning vid lodrät parkering
Inkoppling
7'' Colour Info Display: För att söka
efter en parkeringsficka aktiverar du
systemet genom att välja
Parkeringshjälp på infodisplayen. Välj
sedan Parkera på vinkelrät plats .
8'' Colour Info Display: för att söka
efter en parkeringsficka aktiverar du
systemet genom att trycka på Í. Välj
Körfunktioner på infodisplayen och
sedan Parkeringshjälp . Välj Lodrät
parkering .
Sänk bilens hastighet till under
20 km/h.
Välj parkeringssida genom att aktiv‐
era blinkers på denna sida.
Det tillåtna parallella avståndet
mellan den egna bilen och raden av
parkerade bilar är 0,5–1,5 meter.
När flera parkeringsplatser bredvid
varandra hittas kommer systemet att
rikta in sig på den plats som är längst
bort.När en ledig plats hittats visas en
markering på infodisplayen och en ljudsignal hörs. Stanna bilen, lägg i
backen, släpp ratten och börja köra
utan att överskrida 7 km/h.
Kör framåt och bakåt enligt instruktio‐
nerna genom att observera varning‐
arna från parkeringshjälpen och ljud‐
signalerna tills systemet talar om att manövern är färdig. När manövern är färdig släcks $ i instrumentgruppen.
Under parkeringsmanövern inaktive‐
ras systemet automatiskt om den
bakre delen av bilen befinner sig inom 50 cm från ett hinder.

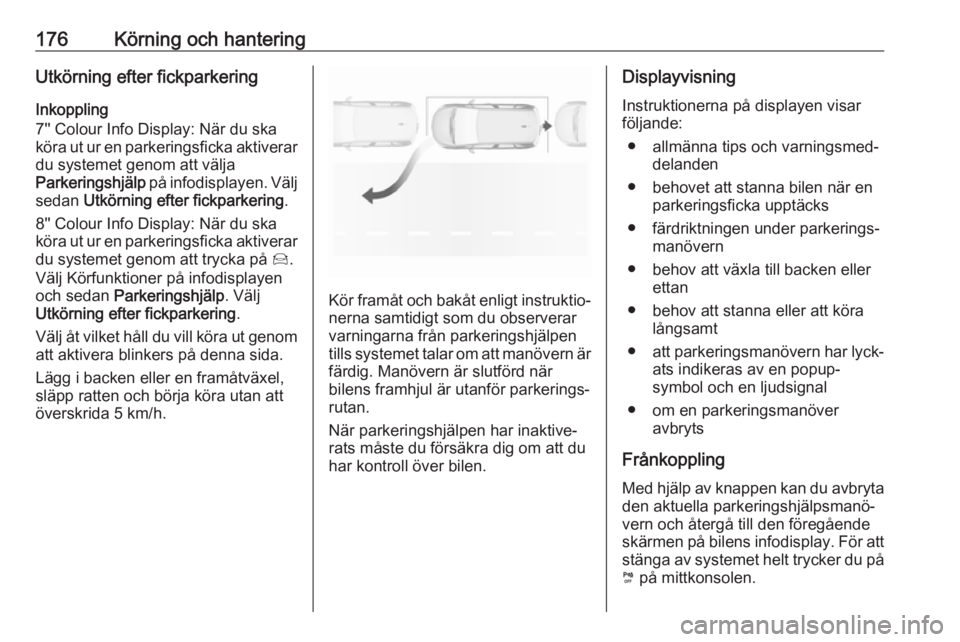

176Körning och hanteringUtkörning efter fickparkering
Inkoppling
7'' Colour Info Display: När du ska
köra ut ur en parkeringsficka aktiverar du systemet genom att välja
Parkeringshjälp på infodisplayen. Välj
sedan Utkörning efter fickparkering .
8'' Colour Info Display: När du ska
köra ut ur en parkeringsficka aktiverar du systemet genom att trycka på Í.
Välj Körfunktioner på infodisplayen
och sedan Parkeringshjälp . Välj
Utkörning efter fickparkering .
Välj åt vilket håll du vill köra ut genom att aktivera blinkers på denna sida.
Lägg i backen eller en framåtväxel,
släpp ratten och börja köra utan att
överskrida 5 km/h.
Kör framåt och bakåt enligt instruktio‐
nerna samtidigt som du observerar
varningarna från parkeringshjälpen
tills systemet talar om att manövern är
färdig. Manövern är slutförd när
bilens framhjul är utanför parkerings‐
rutan.
När parkeringshjälpen har inaktive‐
rats måste du försäkra dig om att du
har kontroll över bilen.
Displayvisning
Instruktionerna på displayen visar
följande:
● allmänna tips och varningsmed‐ delanden
● behovet att stanna bilen när en parkeringsficka upptäcks
● färdriktningen under parkerings‐ manövern
● behov att växla till backen eller ettan
● behov att stanna eller att köra långsamt
● att parkeringsmanövern har lyck‐
ats indikeras av en popup-
symbol och en ljudsignal
● om en parkeringsmanöver avbryts
Frånkoppling
Med hjälp av knappen kan du avbryta
den aktuella parkeringshjälpsmanö‐
vern och återgå till den föregående
skärmen på bilens infodisplay. För att stänga av systemet helt trycker du på ¼ på mittkonsolen.

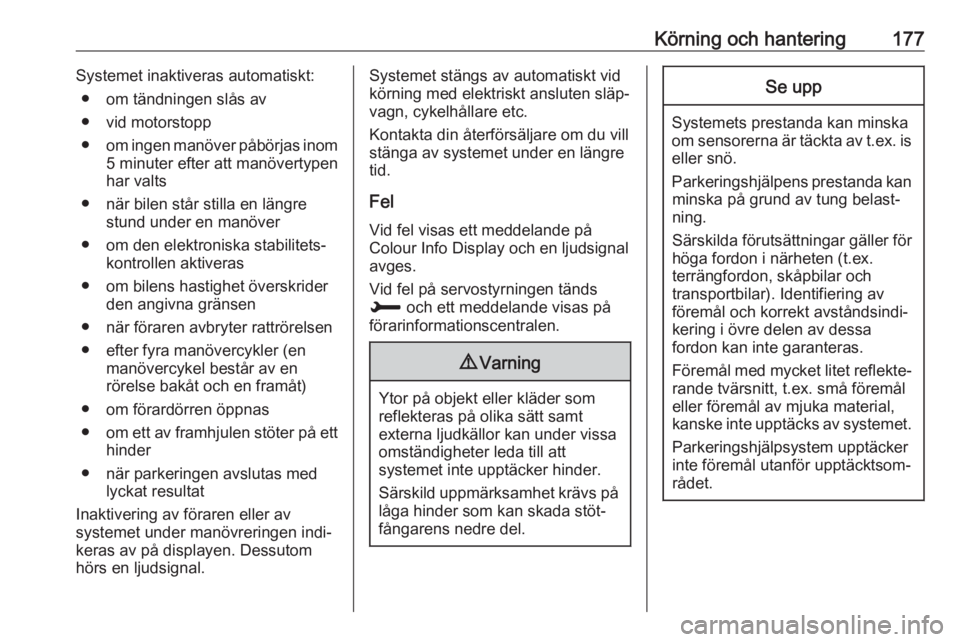

Körning och hantering177Systemet inaktiveras automatiskt:● om tändningen slås av
● vid motorstopp
● om ingen manöver påbörjas inom
5 minuter efter att manövertypen har valts
● när bilen står stilla en längre stund under en manöver
● om den elektroniska stabilitets‐ kontrollen aktiveras
● om bilens hastighet överskrider den angivna gränsen
● när föraren avbryter rattrörelsen
● efter fyra manövercykler (en manövercykel består av en
rörelse bakåt och en framåt)
● om förardörren öppnas
● om ett av framhjulen stöter på ett
hinder
● när parkeringen avslutas med lyckat resultat
Inaktivering av föraren eller av
systemet under manövreringen indi‐
keras av på displayen. Dessutom
hörs en ljudsignal.Systemet stängs av automatiskt vid körning med elektriskt ansluten släp‐ vagn, cykelhållare etc.
Kontakta din återförsäljare om du vill stänga av systemet under en längre
tid.
Fel Vid fel visas ett meddelande på
Colour Info Display och en ljudsignal
avges.
Vid fel på servostyrningen tänds
H och ett meddelande visas på
förarinformationscentralen.9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.

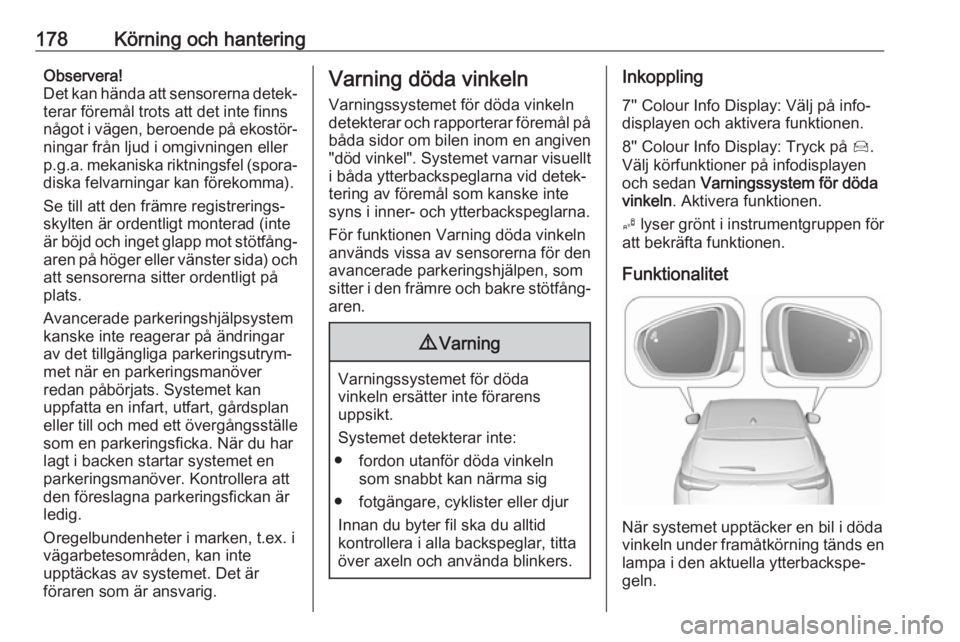

178Körning och hanteringObservera!
Det kan hända att sensorerna detek‐ terar föremål trots att det inte finns
något i vägen, beroende på ekostör‐
ningar från ljud i omgivningen eller
p.g.a. mekaniska riktningsfel (spora‐ diska felvarningar kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐ aren på höger eller vänster sida) och
att sensorerna sitter ordentligt på
plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan
uppfatta en infart, utfart, gårdsplan
eller till och med ett övergångsställe
som en parkeringsficka. När du har
lagt i backen startar systemet en
parkeringsmanöver. Kontrollera att
den föreslagna parkeringsfickan är
ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte
upptäckas av systemet. Det är
föraren som är ansvarig.Varning döda vinkeln
Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
För funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐
aren.9 Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
Inkoppling
7'' Colour Info Display: Välj på info‐
displayen och aktivera funktionen.
8'' Colour Info Display: Tryck på Í.
Välj körfunktioner på infodisplayen och sedan Varningssystem för döda
vinkeln . Aktivera funktionen.
B lyser grönt i instrumentgruppen för
att bekräfta funktionen.
Funktionalitet
När systemet upptäcker en bil i döda
vinkeln under framåtkörning tänds en
lampa i den aktuella ytterbackspe‐ geln.

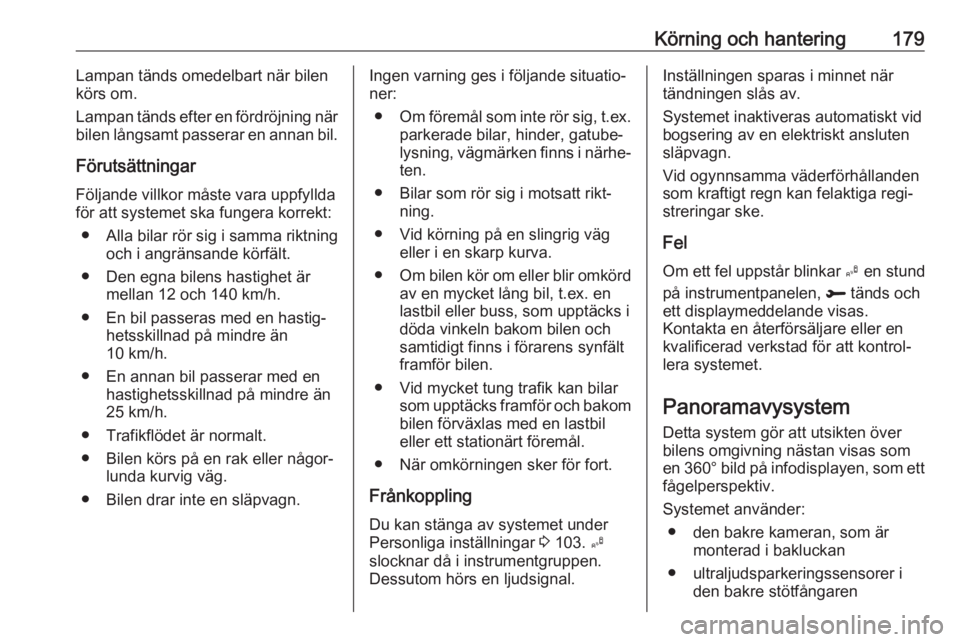

Körning och hantering179Lampan tänds omedelbart när bilenkörs om.
Lampan tänds efter en fördröjning när bilen långsamt passerar en annan bil.
Förutsättningar Följande villkor måste vara uppfyllda
för att systemet ska fungera korrekt:
● Alla bilar rör sig i samma riktning och i angränsande körfält.
● Den egna bilens hastighet är mellan 12 och 140 km/h.
● En bil passeras med en hastig‐ hetsskillnad på mindre än
10 km/h.
● En annan bil passerar med en hastighetsskillnad på mindre än
25 km/h.
● Trafikflödet är normalt.
● Bilen körs på en rak eller någor‐ lunda kurvig väg.
● Bilen drar inte en släpvagn.Ingen varning ges i följande situatio‐ ner:
● Om föremål som inte rör sig, t.ex.
parkerade bilar, hinder, gatube‐
lysning, vägmärken finns i närhe‐ ten.
● Bilar som rör sig i motsatt rikt‐ ning.
● Vid körning på en slingrig väg eller i en skarp kurva.
● Om bilen kör om eller blir omkörd
av en mycket lång bil, t.ex. en
lastbil eller buss, som upptäcks i
döda vinkeln bakom bilen och
samtidigt finns i förarens synfält
framför bilen.
● Vid mycket tung trafik kan bilar som upptäcks framför och bakombilen förväxlas med en lastbil
eller ett stationärt föremål.
● När omkörningen sker för fort.
Frånkoppling Du kan stänga av systemet under
Personliga inställningar 3 103. B
slocknar då i instrumentgruppen.
Dessutom hörs en ljudsignal.Inställningen sparas i minnet när
tändningen slås av.
Systemet inaktiveras automatiskt vid
bogsering av en elektriskt ansluten
släpvagn.
Vid ogynnsamma väderförhållanden
som kraftigt regn kan felaktiga regi‐
streringar ske.
Fel
Om ett fel uppstår blinkar B en stund
på instrumentpanelen, R tänds och
ett displaymeddelande visas.
Kontakta en återförsäljare eller en
kvalificerad verkstad för att kontrol‐
lera systemet.
Panoramavysystem
Detta system gör att utsikten över
bilens omgivning nästan visas som
en 360° bild på infodisplayen, som ett fågelperspektiv.
Systemet använder: ● den bakre kameran, som är monterad i bakluckan
● ultraljudsparkeringssensorer i den bakre stötfångaren

180Körning och hantering● den främre kameran, som ärmonterad i frontgrillen under
emblemet
● ultraljudsparkeringssensorer i den främre stötfångaren
Skärmen på infodisplayen är uppde‐
lad i två delar. Till höger visas vyn
ovanifrån och till vänster finns visas
vyn bakifrån eller framifrån. Parker‐
ingssensorerna kompletterar infor‐
mationen om vyn ovanifrån.
Inkoppling
Panoramavysystemet aktiveras när: ● en växel läggs i eller växellådan i
neutralläge (främre vy)
● backen läggs i (bakre vy)
● vid manuell aktivering på info‐ displayen vid körning i max
20 km/h
Funktionalitet
Olika vyer kan väljas i skärmens vänstra del. Ändra vyn när som helst
under en manöver genom att trycka på pekfältet i den nedre vänstra
zonen på displayen och välj en vy från
vyvalsmenyn:
● Standardvy
● Autoläge
● Zoomvy
● 180° vy
Displayen uppdateras omedelbart med den vy som väljs.Autoläget är aktiverat som standard.
I det här läget väljer systemet den
bästa vyn, standard eller zoom, enligt informationen från parkeringssenso‐
rerna.
Dessa inställningar sparas i minnet
när tändningen slås av.
Standardvy
Standardvyn består av en bakre och
en främre vy.Bakifrånvy

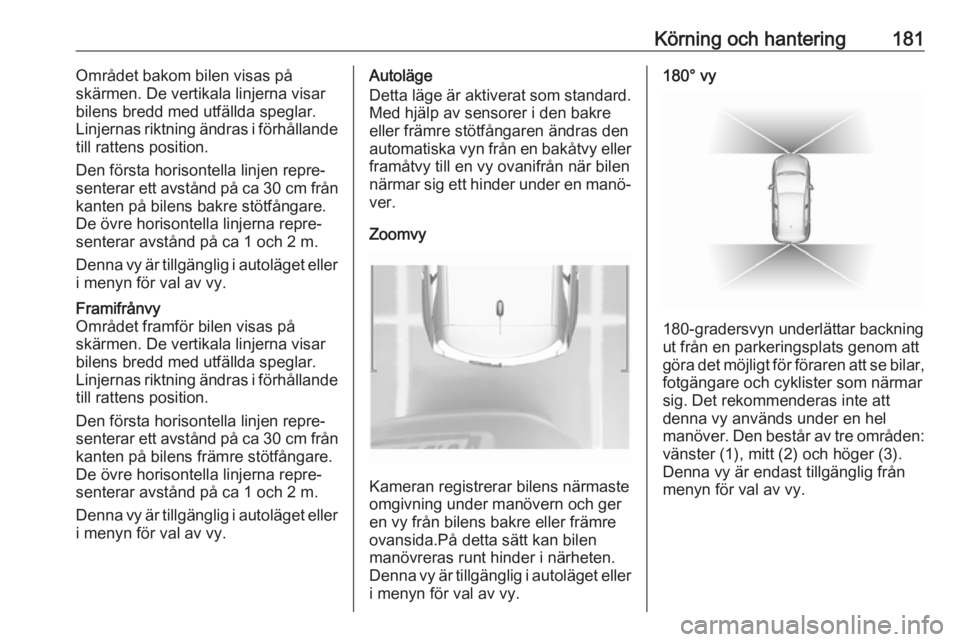

Körning och hantering181Området bakom bilen visas på
skärmen. De vertikala linjerna visar
bilens bredd med utfällda speglar.
Linjernas riktning ändras i förhållande
till rattens position.
Den första horisontella linjen repre‐
senterar ett avstånd på ca 30 cm från
kanten på bilens bakre stötfångare.
De övre horisontella linjerna repre‐
senterar avstånd på ca 1 och 2 m.
Denna vy är tillgänglig i autoläget eller
i menyn för val av vy.Framifrånvy
Området framför bilen visas på
skärmen. De vertikala linjerna visar
bilens bredd med utfällda speglar.
Linjernas riktning ändras i förhållande till rattens position.
Den första horisontella linjen repre‐
senterar ett avstånd på ca 30 cm från
kanten på bilens främre stötfångare.
De övre horisontella linjerna repre‐
senterar avstånd på ca 1 och 2 m.
Denna vy är tillgänglig i autoläget eller
i menyn för val av vy.Autoläge
Detta läge är aktiverat som standard.
Med hjälp av sensorer i den bakre
eller främre stötfångaren ändras den
automatiska vyn från en bakåtvy eller
framåtvy till en vy ovanifrån när bilen
närmar sig ett hinder under en manö‐ ver.
Zoomvy
Kameran registrerar bilens närmaste
omgivning under manövern och ger
en vy från bilens bakre eller främre ovansida.På detta sätt kan bilen
manövreras runt hinder i närheten.
Denna vy är tillgänglig i autoläget eller
i menyn för val av vy.
180° vy
180-gradersvyn underlättar backning
ut från en parkeringsplats genom att göra det möjligt för föraren att se bilar,
fotgängare och cyklister som närmar
sig. Det rekommenderas inte att
denna vy används under en hel
manöver. Den består av tre områden:
vänster (1), mitt (2) och höger (3).
Denna vy är endast tillgänglig från
menyn för val av vy.

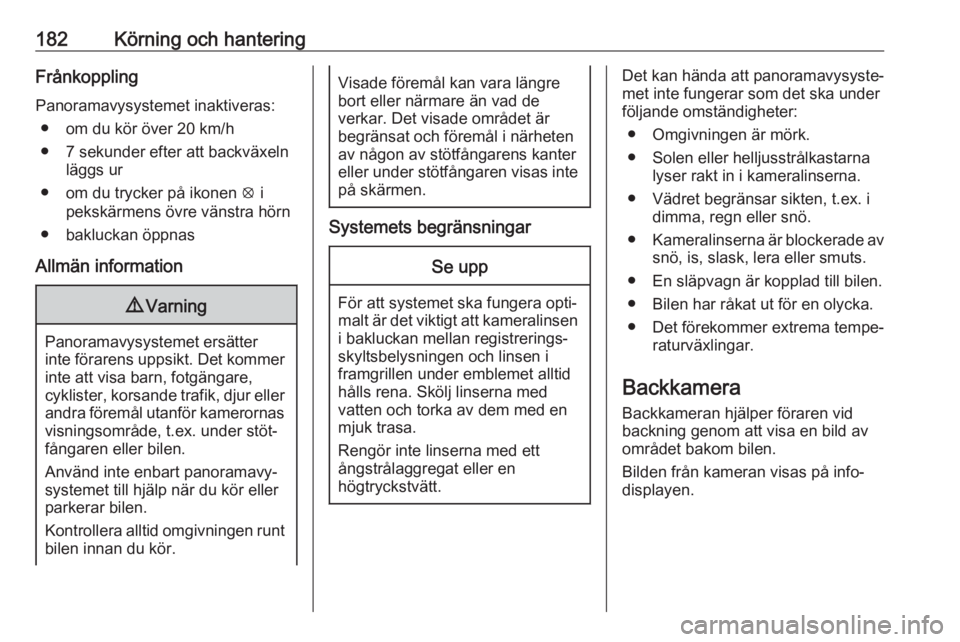

182Körning och hanteringFrånkoppling
Panoramavysystemet inaktiveras: ● om du kör över 20 km/h
● 7 sekunder efter att backväxeln läggs ur
● om du trycker på ikonen q i
pekskärmens övre vänstra hörn
● bakluckan öppnas
Allmän information9 Varning
Panoramavysystemet ersätter
inte förarens uppsikt. Det kommer inte att visa barn, fotgängare,
cyklister, korsande trafik, djur eller
andra föremål utanför kamerornas visningsområde, t.ex. under stöt‐
fångaren eller bilen.
Använd inte enbart panoramavy‐
systemet till hjälp när du kör eller
parkerar bilen.
Kontrollera alltid omgivningen runt bilen innan du kör.
Visade föremål kan vara längre
bort eller närmare än vad de
verkar. Det visade området är
begränsat och föremål i närheten
av någon av stötfångarens kanter
eller under stötfångaren visas inte
på skärmen.
Systemets begränsningar
Se upp
För att systemet ska fungera opti‐
malt är det viktigt att kameralinsen i bakluckan mellan registrerings‐
skyltsbelysningen och linsen i
framgrillen under emblemet alltid
hålls rena. Skölj linserna med
vatten och torka av dem med en
mjuk trasa.
Rengör inte linserna med ett
ångstrålaggregat eller en
högtryckstvätt.
Det kan hända att panoramavysyste‐
met inte fungerar som det ska under
följande omständigheter:
● Omgivningen är mörk.
● Solen eller helljusstrålkastarna lyser rakt in i kameralinserna.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Kameralinserna är blockerade av
snö, is, slask, lera eller smuts.
● En släpvagn är kopplad till bilen.
● Bilen har råkat ut för en olycka.
● Det förekommer extrema tempe‐ raturväxlingar.
Backkamera Backkameran hjälper föraren vidbackning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas på info‐
displayen.
