Pielęgnacja samochodu287NrObwód45Lewy reflektor LED / automa‐
tyczne poziomowanie lewego
reflektora46Zestaw wskaźników47Blokada kolumny kierownicy48Wycieraczka tylna49Zewnętrzne lusterko wsteczne50Prawy reflektor LED / automa‐
tyczne poziomowanie prawego
reflektora51Lewe światło mijania (LED)52Moduł sterujący silnika / moduł
sterujący skrzyni biegów53–54Wycieraczka przedniej szyby55Układ wydechowy silnika wyso‐
koprężnego56–57–
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się
za pokrywą.
Pociągnąć pokrywę z lewej strony.
Pojazdy ze złączem zasilania:
Jeśli pokrywa skrzynki
bezpieczników jest wyposażona w złącze zasilania, należy ją
wymontować za pomocą adaptera i śrubokręta. Adapter znajduje się w
schowku w desce rozdzielczej 3 78.
Śrubokręt znajduje się w przestrzeni
bagażowej 3 291.
Zamocować adapter z lewej strony
złącza zasilania.

288Pielęgnacja samochodu
Wsunąć śrubokręt przez otwór w
adapterze. Zdjąć pokrywę,
pociągając śrubokręt w pobliżu jego
końcówki.
NrObwód1–2Układ sterowania ogrzewania,
wentylacji i klimatyzacji, wenty‐
lator3Fotel regulowany elektrycznie,
strona kierowcy4Zapalniczka / gniazdko zasilania
z przodu5–6Przednia szyba otwierana elek‐
trycznie7Układ ABS8Podgrzewane koło kierownicy9Moduł sterujący nadwozia 810Tylna szyba otwierana elek‐
trycznie11Okno dachowe12Moduł sterujący nadwozia 413Ogrzewanie foteli (tylko w pojaz‐
dach bez syreny autoalarmu)14Lusterko zewnętrzne15Moduł sterujący nadwozia 116Moduł sterujący nadwozia 7

Pielęgnacja samochodu289NrObwód17Moduł sterujący nadwozia 618Moduł sterujący nadwozia 319Przyłącze łącza danych20Poduszki powietrzne21Układ sterowania ogrzewania,
wentylacji i klimatyzacji22Centralny zamek, klapa tylna23Układ elektronicznego kluczyka24Funkcja pamięci ustawień fotela
regulowanego elektrycznie25Poduszka powietrzna w kierow‐
nicy26Wyłącznik zapłonu / blokada
kolumny kierownicy27Moduł sterujący nadwozia 228Gniazdo USB29–30Dźwignia zmiany biegów31Wycieraczka tylnej szyby32Moduł sterujący skrzyni biegów33Autoalarm/syrena alarmowaNrObwód34Układ ułatwiający parkowanie /
system monitorowania
martwego pola w lusterkach /
system audio-nawigacyjny /
gniazdo USB35OnStar36Wyświetlacz informacyjny /
zestaw wskaźników / odtwarzacz
płyt CD37System audio-nawigacyjny,
radioodtwarzacz
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
Pojazdy ze złączem zasilania: 1. Założyć pokrywę z prawej strony.
2. Zagiąć lewą stronę pokrywy do przodu. Dopilnować, aby zacisk
mocujący znalazł się w miejscu
pokazanym na ilustracji.
Skrzynka bezpieczników w przestrzeni bagażowej
Skrzynka bezpieczników znajduje się za osłoną w lewej części przestrzeni
bagażowej.

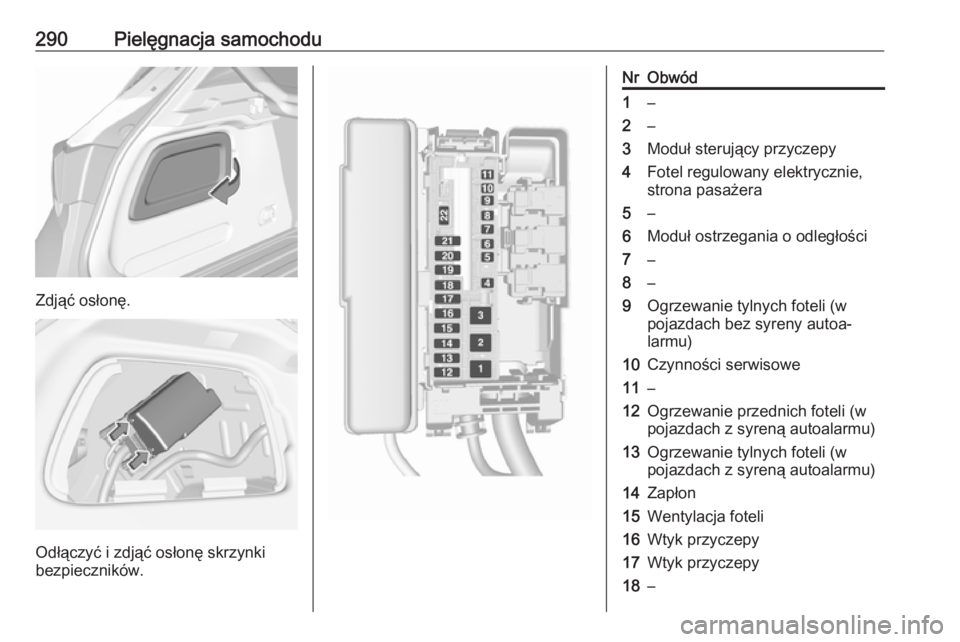

290Pielęgnacja samochodu
Zdjąć osłonę.
Odłączyć i zdjąć osłonę skrzynki
bezpieczników.
NrObwód1–2–3Moduł sterujący przyczepy4Fotel regulowany elektrycznie,
strona pasażera5–6Moduł ostrzegania o odległości7–8–9Ogrzewanie tylnych foteli (w
pojazdach bez syreny autoa‐
larmu)10Czynności serwisowe11–12Ogrzewanie przednich foteli (w
pojazdach z syreną autoalarmu)13Ogrzewanie tylnych foteli (w
pojazdach z syreną autoalarmu)14Zapłon15Wentylacja foteli16Wtyk przyczepy17Wtyk przyczepy18–

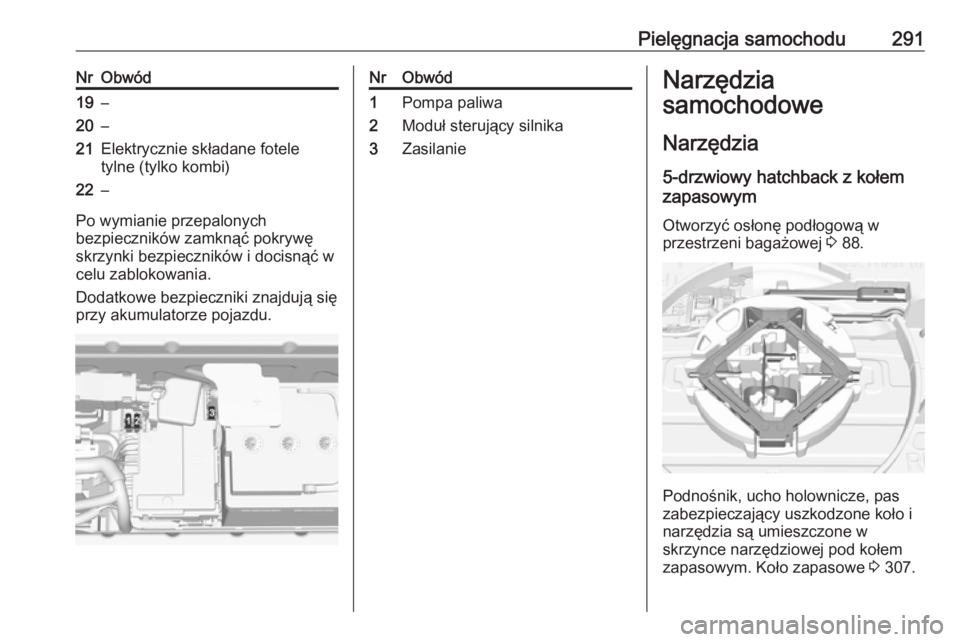

Pielęgnacja samochodu291NrObwód19–20–21Elektrycznie składane fotele
tylne (tylko kombi)22–
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
Dodatkowe bezpieczniki znajdują się
przy akumulatorze pojazdu.
NrObwód1Pompa paliwa2Moduł sterujący silnika3ZasilanieNarzędzia
samochodowe
Narzędzia 5-drzwiowy hatchback z kołem
zapasowym
Otworzyć osłonę podłogową w
przestrzeni bagażowej 3 88.
Podnośnik, ucho holownicze, pas
zabezpieczający uszkodzone koło i
narzędzia są umieszczone w
skrzynce narzędziowej pod kołem
zapasowym. Koło zapasowe 3 307.

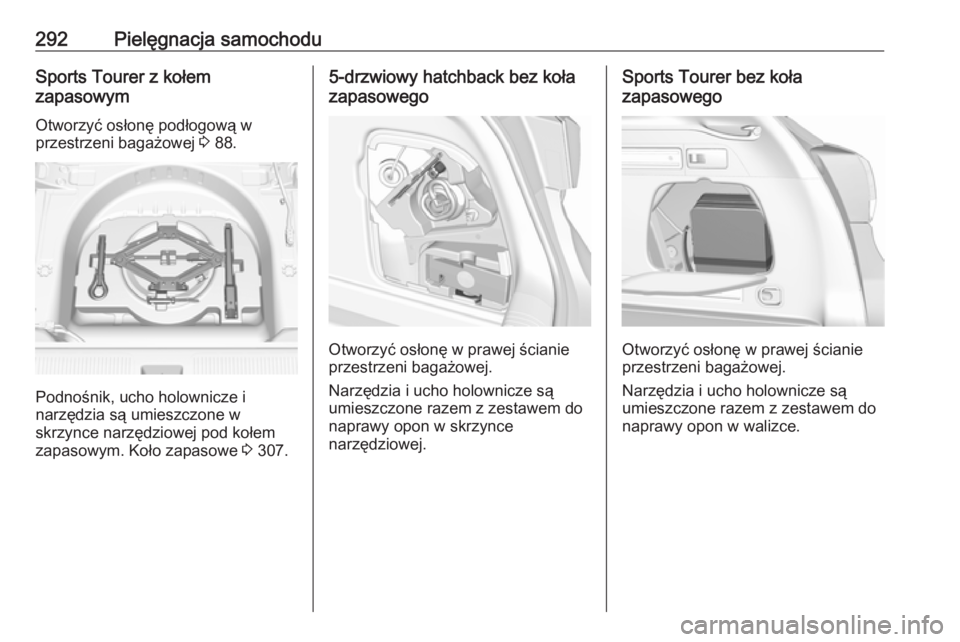

292Pielęgnacja samochoduSports Tourer z kołem
zapasowym
Otworzyć osłonę podłogową w
przestrzeni bagażowej 3 88.
Podnośnik, ucho holownicze i
narzędzia są umieszczone w
skrzynce narzędziowej pod kołem
zapasowym. Koło zapasowe 3 307.
5-drzwiowy hatchback bez koła
zapasowego
Otworzyć osłonę w prawej ścianie
przestrzeni bagażowej.
Narzędzia i ucho holownicze są
umieszczone razem z zestawem do
naprawy opon w skrzynce
narzędziowej.
Sports Tourer bez koła
zapasowego
Otworzyć osłonę w prawej ścianie
przestrzeni bagażowej.
Narzędzia i ucho holownicze są
umieszczone razem z zestawem do
naprawy opon w walizce.

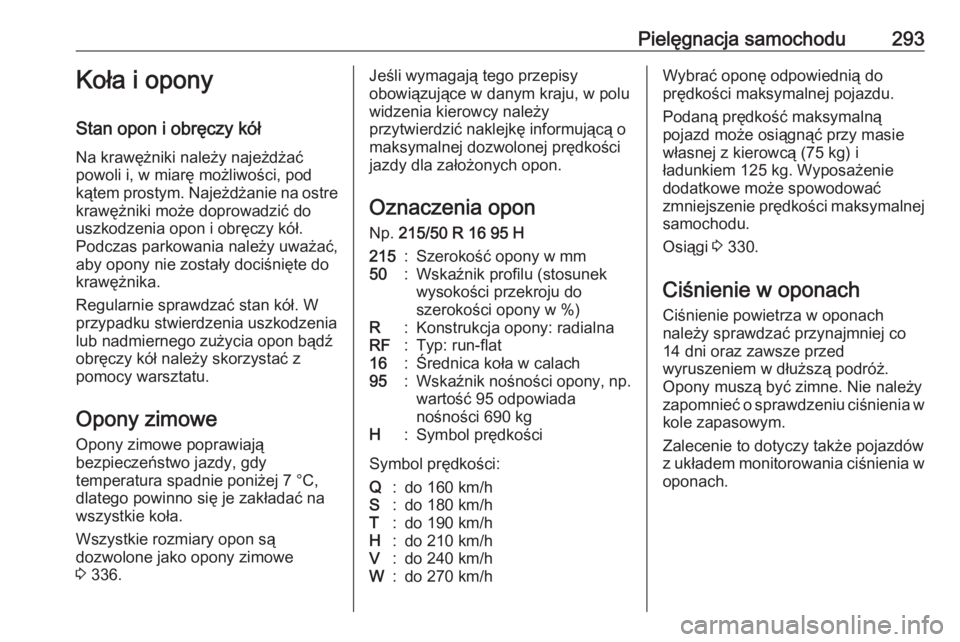

Pielęgnacja samochodu293Koła i opony
Stan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 336.Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy
przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Oznaczenia opon
Np. 215/50 R 16 95 H215:Szerokość opony w mm50:Wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R:Konstrukcja opony: radialnaRF:Typ: run-flat16:Średnica koła w calach95:Wskaźnik nośności opony, np. wartość 95 odpowiada
nośności 690 kgH:Symbol prędkości
Symbol prędkości:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/hWybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej samochodu.
Osiągi 3 330.
Ciśnienie w oponach Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy
zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym.
Zalecenie to dotyczy także pojazdów
z układem monitorowania ciśnienia w oponach.

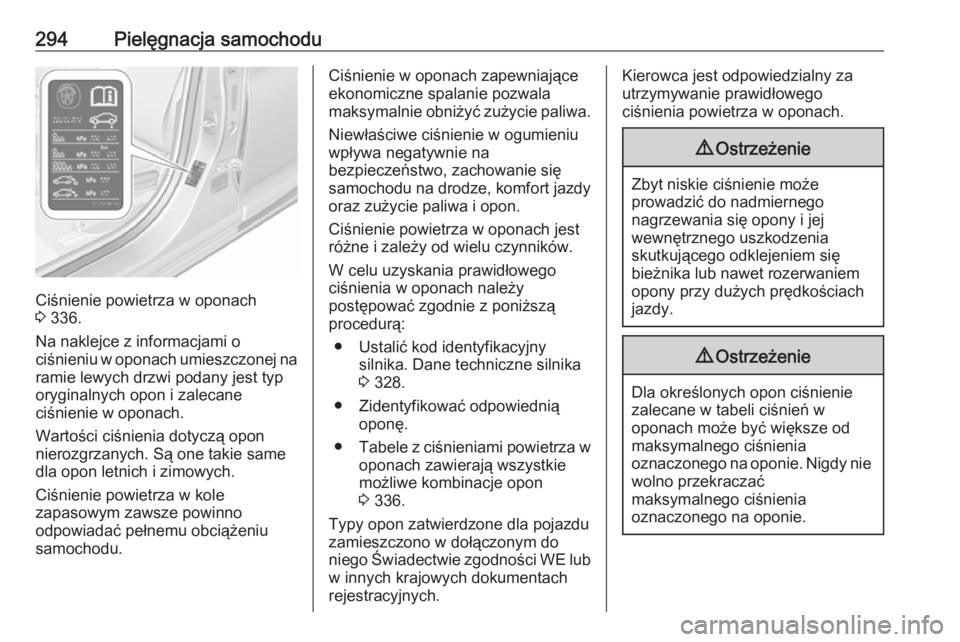

294Pielęgnacja samochodu
Ciśnienie powietrza w oponach
3 336.
Na naklejce z informacjami o
ciśnieniu w oponach umieszczonej na
ramie lewych drzwi podany jest typ
oryginalnych opon i zalecane
ciśnienie w oponach.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza w kole
zapasowym zawsze powinno
odpowiadać pełnemu obciążeniu
samochodu.
Ciśnienie w oponach zapewniające
ekonomiczne spalanie pozwala
maksymalnie obniżyć zużycie paliwa.
Niewłaściwe ciśnienie w ogumieniu
wpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy oraz zużycie paliwa i opon.
Ciśnienie powietrza w oponach jest
różne i zależy od wielu czynników.
W celu uzyskania prawidłowego
ciśnienia w oponach należy
postępować zgodnie z poniższą
procedurą:
● Ustalić kod identyfikacyjny silnika. Dane techniczne silnika
3 328.
● Zidentyfikować odpowiednią oponę.
● Tabele z ciśnieniami powietrza w
oponach zawierają wszystkie
możliwe kombinacje opon
3 336.
Typy opon zatwierdzone dla pojazdu
zamieszczono w dołączonym do niego Świadectwie zgodności WE lub w innych krajowych dokumentach
rejestracyjnych.Kierowca jest odpowiedzialny za utrzymywanie prawidłowego
ciśnienia powietrza w oponach.9 Ostrzeżenie
Zbyt niskie ciśnienie może
prowadzić do nadmiernego
nagrzewania się opony i jej
wewnętrznego uszkodzenia
skutkującego odklejeniem się
bieżnika lub nawet rozerwaniem
opony przy dużych prędkościach
jazdy.
9 Ostrzeżenie
Dla określonych opon ciśnienie
zalecane w tabeli ciśnień w
oponach może być większe od
maksymalnego ciśnienia
oznaczonego na oponie. Nigdy nie wolno przekraczać
maksymalnego ciśnienia
oznaczonego na oponie.
