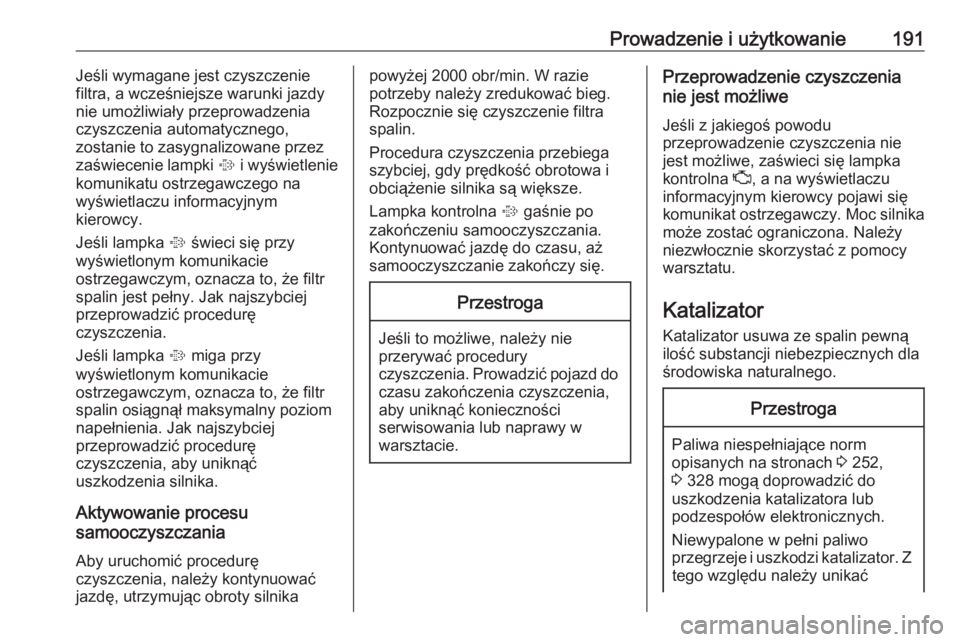

Prowadzenie i użytkowanie191Jeśli wymagane jest czyszczenie
filtra, a wcześniejsze warunki jazdy
nie umożliwiały przeprowadzenia
czyszczenia automatycznego,
zostanie to zasygnalizowane przez
zaświecenie lampki % i wyświetlenie
komunikatu ostrzegawczego na
wyświetlaczu informacyjnym
kierowcy.
Jeśli lampka % świeci się przy
wyświetlonym komunikacie
ostrzegawczym, oznacza to, że filtr
spalin jest pełny. Jak najszybciej
przeprowadzić procedurę
czyszczenia.
Jeśli lampka % miga przy
wyświetlonym komunikacie
ostrzegawczym, oznacza to, że filtr
spalin osiągnął maksymalny poziom
napełnienia. Jak najszybciej
przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Aktywowanie procesu
samooczyszczania
Aby uruchomić procedurę
czyszczenia, należy kontynuować
jazdę, utrzymując obroty silnikapowyżej 2000 obr/min. W razie potrzeby należy zredukować bieg.
Rozpocznie się czyszczenie filtra
spalin.
Procedura czyszczenia przebiega szybciej, gdy prędkość obrotowa i
obciążenie silnika są większe.
Lampka kontrolna % gaśnie po
zakończeniu samooczyszczania.
Kontynuować jazdę do czasu, aż
samooczyszczanie zakończy się.Przestroga
Jeśli to możliwe, należy nie
przerywać procedury
czyszczenia. Prowadzić pojazd do czasu zakończenia czyszczenia,
aby uniknąć konieczności
serwisowania lub naprawy w
warsztacie.
Przeprowadzenie czyszczenia
nie jest możliwe
Jeśli z jakiegoś powodu
przeprowadzenie czyszczenia nie
jest możliwe, zaświeci się lampka
kontrolna Z, a na wyświetlaczu
informacyjnym kierowcy pojawi się
komunikat ostrzegawczy. Moc silnika może zostać ograniczona. Należy
niezwłocznie skorzystać z pomocy
warsztatu.
Katalizator
Katalizator usuwa ze spalin pewną
ilość substancji niebezpiecznych dla
środowiska naturalnego.Przestroga
Paliwa niespełniające norm opisanych na stronach 3 252,
3 328 mogą doprowadzić do
uszkodzenia katalizatora lub
podzespołów elektronicznych.
Niewypalone w pełni paliwo
przegrzeje i uszkodzi katalizator. Z tego względu należy unikać

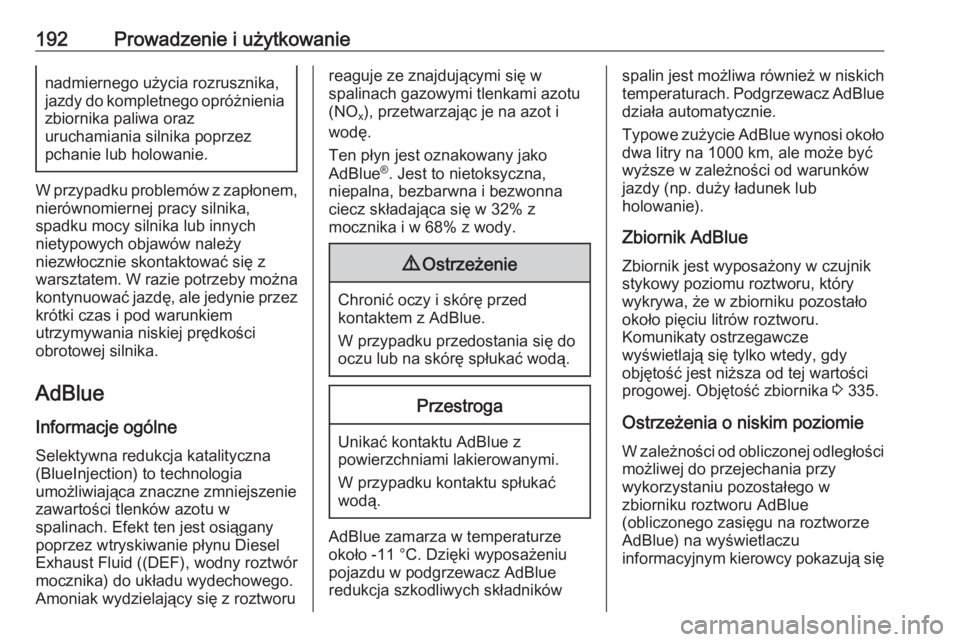

192Prowadzenie i użytkowanienadmiernego użycia rozrusznika,
jazdy do kompletnego opróżnienia zbiornika paliwa oraz
uruchamiania silnika poprzez
pchanie lub holowanie.
W przypadku problemów z zapłonem, nierównomiernej pracy silnika,
spadku mocy silnika lub innych
nietypowych objawów należy
niezwłocznie skontaktować się z
warsztatem. W razie potrzeby można
kontynuować jazdę, ale jedynie przez krótki czas i pod warunkiem
utrzymywania niskiej prędkości
obrotowej silnika.
AdBlue
Informacje ogólne Selektywna redukcja katalityczna(BlueInjection) to technologia
umożliwiająca znaczne zmniejszenie
zawartości tlenków azotu w
spalinach. Efekt ten jest osiągany
poprzez wtryskiwanie płynu Diesel
Exhaust Fluid ((DEF), wodny roztwór mocznika) do układu wydechowego.
Amoniak wydzielający się z roztworu
reaguje ze znajdującymi się w
spalinach gazowymi tlenkami azotu (NO x), przetwarzając je na azot i
wodę.
Ten płyn jest oznakowany jako
AdBlue ®
. Jest to nietoksyczna,
niepalna, bezbarwna i bezwonna
ciecz składająca się w 32% z
mocznika i w 68% z wody.9 Ostrzeżenie
Chronić oczy i skórę przed
kontaktem z AdBlue.
W przypadku przedostania się do
oczu lub na skórę spłukać wodą.
Przestroga
Unikać kontaktu AdBlue z
powierzchniami lakierowanymi.
W przypadku kontaktu spłukać
wodą.
AdBlue zamarza w temperaturze
około -11 °C. Dzięki wyposażeniu
pojazdu w podgrzewacz AdBlue
redukcja szkodliwych składników
spalin jest możliwa również w niskich temperaturach. Podgrzewacz AdBlue
działa automatycznie.
Typowe zużycie AdBlue wynosi około dwa litry na 1000 km, ale może być
wyższe w zależności od warunków
jazdy (np. duży ładunek lub
holowanie).
Zbiornik AdBlue Zbiornik jest wyposażony w czujnik
stykowy poziomu roztworu, który
wykrywa, że w zbiorniku pozostało
około pięciu litrów roztworu.
Komunikaty ostrzegawcze
wyświetlają się tylko wtedy, gdy
objętość jest niższa od tej wartości
progowej. Objętość zbiornika 3 335.
Ostrzeżenia o niskim poziomie
W zależności od obliczonej odległości
możliwej do przejechania przy
wykorzystaniu pozostałego w
zbiorniku roztworu AdBlue
(obliczonego zasięgu na roztworze
AdBlue) na wyświetlaczu
informacyjnym kierowcy pokazują się

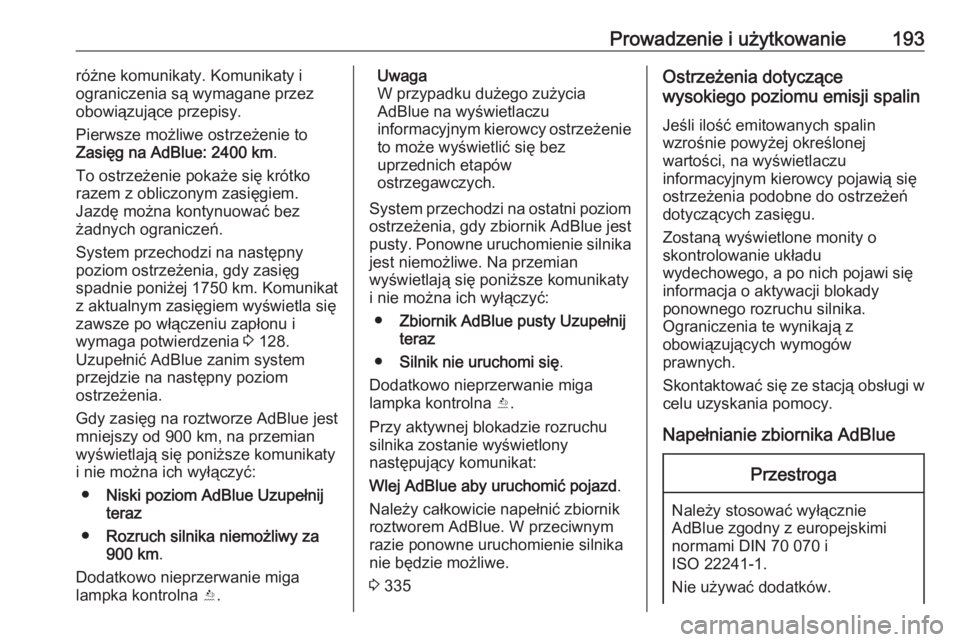

Prowadzenie i użytkowanie193różne komunikaty. Komunikaty i
ograniczenia są wymagane przez
obowiązujące przepisy.
Pierwsze możliwe ostrzeżenie to
Zasięg na AdBlue: 2400 km .
To ostrzeżenie pokaże się krótko
razem z obliczonym zasięgiem.
Jazdę można kontynuować bez
żadnych ograniczeń.
System przechodzi na następny
poziom ostrzeżenia, gdy zasięg
spadnie poniżej 1750 km. Komunikat
z aktualnym zasięgiem wyświetla się
zawsze po włączeniu zapłonu i
wymaga potwierdzenia 3 128.
Uzupełnić AdBlue zanim system
przejdzie na następny poziom
ostrzeżenia.
Gdy zasięg na roztworze AdBlue jest
mniejszy od 900 km, na przemian
wyświetlają się poniższe komunikaty
i nie można ich wyłączyć:
● Niski poziom AdBlue Uzupełnij
teraz
● Rozruch silnika niemożliwy za
900 km .
Dodatkowo nieprzerwanie miga
lampka kontrolna Y.Uwaga
W przypadku dużego zużycia
AdBlue na wyświetlaczu
informacyjnym kierowcy ostrzeżenie to może wyświetlić się bez
uprzednich etapów
ostrzegawczych.
System przechodzi na ostatni poziom
ostrzeżenia, gdy zbiornik AdBlue jest
pusty. Ponowne uruchomienie silnika jest niemożliwe. Na przemian
wyświetlają się poniższe komunikaty
i nie można ich wyłączyć:
● Zbiornik AdBlue pusty Uzupełnij
teraz
● Silnik nie uruchomi się .
Dodatkowo nieprzerwanie miga
lampka kontrolna Y.
Przy aktywnej blokadzie rozruchu silnika zostanie wyświetlony
następujący komunikat:
Wlej AdBlue aby uruchomić pojazd .
Należy całkowicie napełnić zbiornik
roztworem AdBlue. W przeciwnym
razie ponowne uruchomienie silnika
nie będzie możliwe.
3 335Ostrzeżenia dotyczące
wysokiego poziomu emisji spalin
Jeśli ilość emitowanych spalin
wzrośnie powyżej określonej
wartości, na wyświetlaczu
informacyjnym kierowcy pojawią się
ostrzeżenia podobne do ostrzeżeń
dotyczących zasięgu.
Zostaną wyświetlone monity o
skontrolowanie układu
wydechowego, a po nich pojawi się
informacja o aktywacji blokady
ponownego rozruchu silnika.
Ograniczenia te wynikają z
obowiązujących wymogów
prawnych.
Skontaktować się ze stacją obsługi w celu uzyskania pomocy.
Napełnianie zbiornika AdBluePrzestroga
Należy stosować wyłącznie
AdBlue zgodny z europejskimi
normami DIN 70 070 i
ISO 22241-1.
Nie używać dodatków.

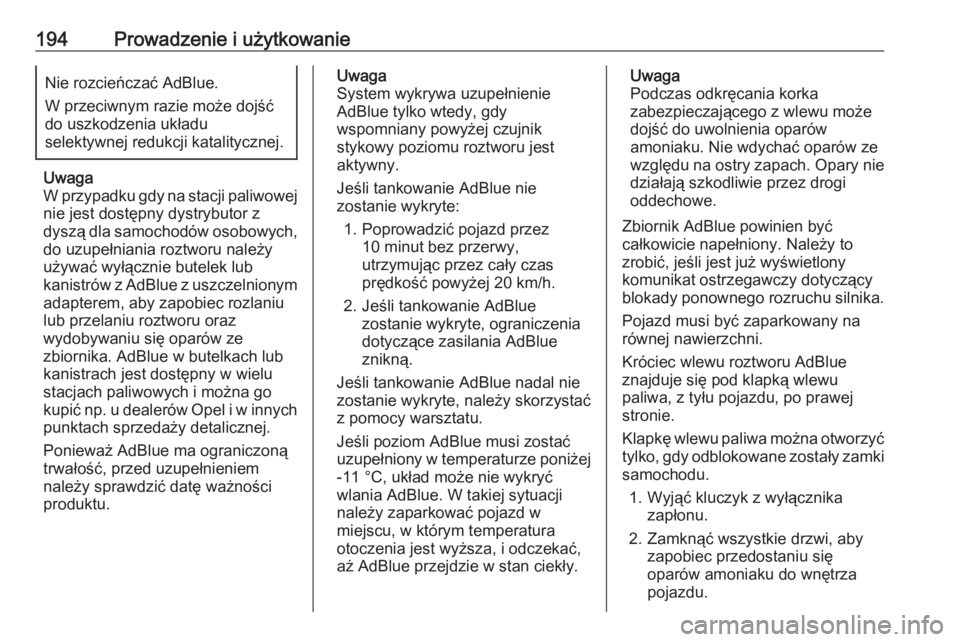

194Prowadzenie i użytkowanieNie rozcieńczać AdBlue.
W przeciwnym razie może dojść
do uszkodzenia układu
selektywnej redukcji katalitycznej.
Uwaga
W przypadku gdy na stacji paliwowej
nie jest dostępny dystrybutor z
dyszą dla samochodów osobowych,
do uzupełniania roztworu należy
używać wyłącznie butelek lub
kanistrów z AdBlue z uszczelnionym adapterem, aby zapobiec rozlaniu
lub przelaniu roztworu oraz
wydobywaniu się oparów ze
zbiornika. AdBlue w butelkach lub
kanistrach jest dostępny w wielu
stacjach paliwowych i można go
kupić np. u dealerów Opel i w innych
punktach sprzedaży detalicznej.
Ponieważ AdBlue ma ograniczoną
trwałość, przed uzupełnieniem
należy sprawdzić datę ważności
produktu.
Uwaga
System wykrywa uzupełnienie
AdBlue tylko wtedy, gdy
wspomniany powyżej czujnik
stykowy poziomu roztworu jest
aktywny.
Jeśli tankowanie AdBlue nie
zostanie wykryte:
1. Poprowadzić pojazd przez 10 minut bez przerwy,
utrzymując przez cały czas
prędkość powyżej 20 km/h.
2. Jeśli tankowanie AdBlue zostanie wykryte, ograniczenia
dotyczące zasilania AdBlue
znikną.
Jeśli tankowanie AdBlue nadal nie
zostanie wykryte, należy skorzystać
z pomocy warsztatu.
Jeśli poziom AdBlue musi zostać
uzupełniony w temperaturze poniżej -11 °C, układ może nie wykryć
wlania AdBlue. W takiej sytuacji należy zaparkować pojazd w
miejscu, w którym temperatura
otoczenia jest wyższa, i odczekać, aż AdBlue przejdzie w stan ciekły.Uwaga
Podczas odkręcania korka
zabezpieczającego z wlewu może
dojść do uwolnienia oparów
amoniaku. Nie wdychać oparów ze
względu na ostry zapach. Opary nie
działają szkodliwie przez drogi
oddechowe.
Zbiornik AdBlue powinien być
całkowicie napełniony. Należy to
zrobić, jeśli jest już wyświetlony
komunikat ostrzegawczy dotyczący
blokady ponownego rozruchu silnika.
Pojazd musi być zaparkowany na
równej nawierzchni.
Króciec wlewu roztworu AdBlue
znajduje się pod klapką wlewu
paliwa, z tyłu pojazdu, po prawej
stronie.
Klapkę wlewu paliwa można otworzyć tylko, gdy odblokowane zostały zamkisamochodu.
1. Wyjąć kluczyk z wyłącznika zapłonu.
2. Zamknąć wszystkie drzwi, aby zapobiec przedostaniu się
oparów amoniaku do wnętrza
pojazdu.

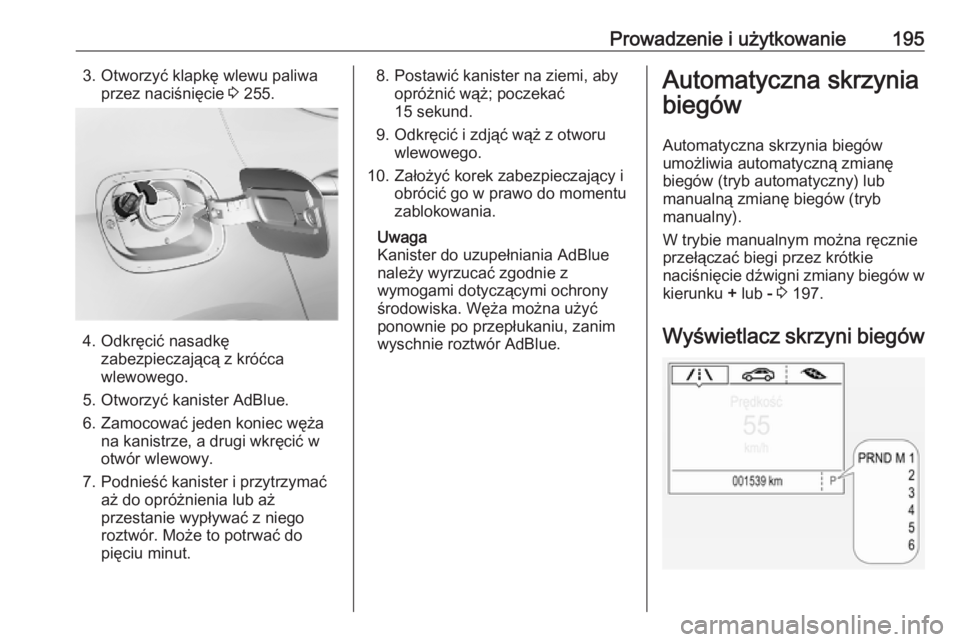

Prowadzenie i użytkowanie1953. Otworzyć klapkę wlewu paliwaprzez naciśnięcie 3 255.
4. Odkręcić nasadkę
zabezpieczającą z króćca
wlewowego.
5. Otworzyć kanister AdBlue.
6. Zamocować jeden koniec węża na kanistrze, a drugi wkręcić w
otwór wlewowy.
7. Podnieść kanister i przytrzymać aż do opróżnienia lub aż
przestanie wypływać z niego
roztwór. Może to potrwać do
pięciu minut.
8. Postawić kanister na ziemi, aby opróżnić wąż; poczekać
15 sekund.
9. Odkręcić i zdjąć wąż z otworu wlewowego.
10. Założyć korek zabezpieczający i obrócić go w prawo do momentu
zablokowania.
Uwaga
Kanister do uzupełniania AdBlue
należy wyrzucać zgodnie z
wymogami dotyczącymi ochrony
środowiska. Węża można użyć
ponownie po przepłukaniu, zanim
wyschnie roztwór AdBlue.Automatyczna skrzynia
biegów
Automatyczna skrzynia biegów
umożliwia automatyczną zmianę
biegów (tryb automatyczny) lub
manualną zmianę biegów (tryb
manualny).
W trybie manualnym można ręcznie przełączać biegi przez krótkie
naciśnięcie dźwigni zmiany biegów w
kierunku + lub - 3 197.
Wyświetlacz skrzyni biegów

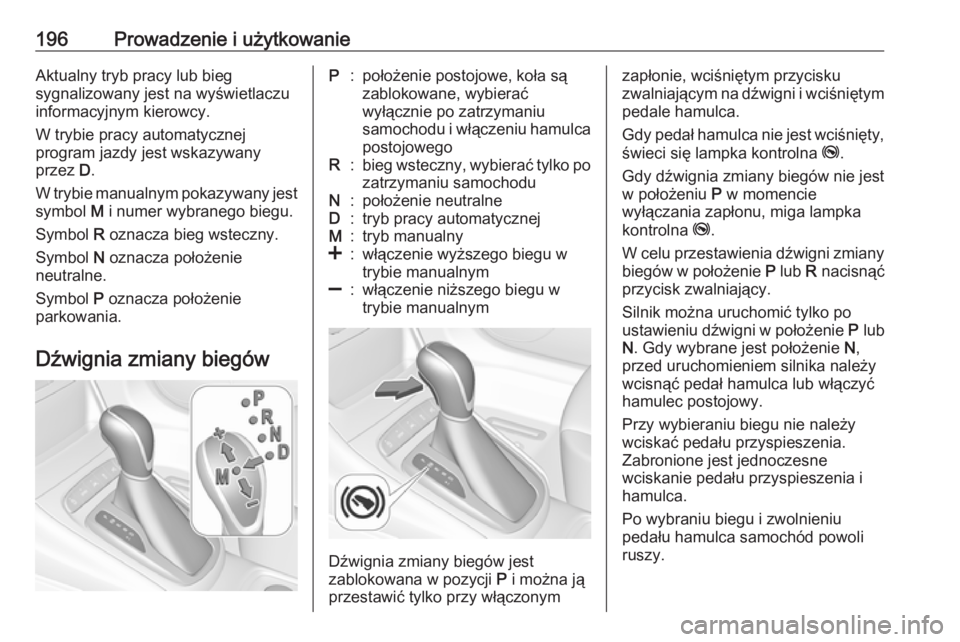

196Prowadzenie i użytkowanieAktualny tryb pracy lub bieg
sygnalizowany jest na wyświetlaczu informacyjnym kierowcy.
W trybie pracy automatycznej
program jazdy jest wskazywany
przez D.
W trybie manualnym pokazywany jest symbol M i numer wybranego biegu.
Symbol R oznacza bieg wsteczny.
Symbol N oznacza położenie
neutralne.
Symbol P oznacza położenie
parkowania.
Dźwignia zmiany biegówP:położenie postojowe, koła są
zablokowane, wybierać
wyłącznie po zatrzymaniu
samochodu i włączeniu hamulca
postojowegoR:bieg wsteczny, wybierać tylko po zatrzymaniu samochoduN:położenie neutralneD:tryb pracy automatycznejM:tryb manualny<:włączenie wyższego biegu w
trybie manualnym]:włączenie niższego biegu w
trybie manualnym
Dźwignia zmiany biegów jest
zablokowana w pozycji P i można ją
przestawić tylko przy włączonym
zapłonie, wciśniętym przycisku
zwalniającym na dźwigni i wciśniętym pedale hamulca.
Gdy pedał hamulca nie jest wciśnięty, świeci się lampka kontrolna j.
Gdy dźwignia zmiany biegów nie jest
w położeniu P w momencie
wyłączania zapłonu, miga lampka
kontrolna j.
W celu przestawienia dźwigni zmiany
biegów w położenie P lub R nacisnąć
przycisk zwalniający.
Silnik można uruchomić tylko po
ustawieniu dźwigni w położenie P lub
N . Gdy wybrane jest położenie N,
przed uruchomieniem silnika należy wcisnąć pedał hamulca lub włączyć
hamulec postojowy.
Przy wybieraniu biegu nie należy
wciskać pedału przyspieszenia.
Zabronione jest jednoczesne
wciskanie pedału przyspieszenia i
hamulca.
Po wybraniu biegu i zwolnieniu
pedału hamulca samochód powoli
ruszy.

Prowadzenie i użytkowanie197Hamowanie silnikiemAby w pełni wykorzystać efekt
hamowania silnikiem przy zjeżdżaniu
ze wzniesienia, należy w
odpowiednim momencie zredukować
bieg (patrz tryb manualny).
Uwalnianie ugrzęźniętego
pojazdu
Procedurę tę należy stosować
wyłącznie w przypadku, gdy
samochód ugrzęźnie w piasku, błocie lub śniegu. Polega ona na
przestawianiu dźwigni zmiany biegów
na przemian w położenia D i R.
Utrzymywać możliwie niskie obroty
silnika w celu uniknięcia gwałtownego przyspieszenia samochodu po
odzyskaniu normalnej
przyczepności.
Parkowanie Zaciągnąć hamulec postojowy i
ustawić dźwignię zmiany biegów w
położeniu P.
Kluczyk daje się wyjąć z wyłącznika zapłonu tylko wówczas, gdy dźwignia

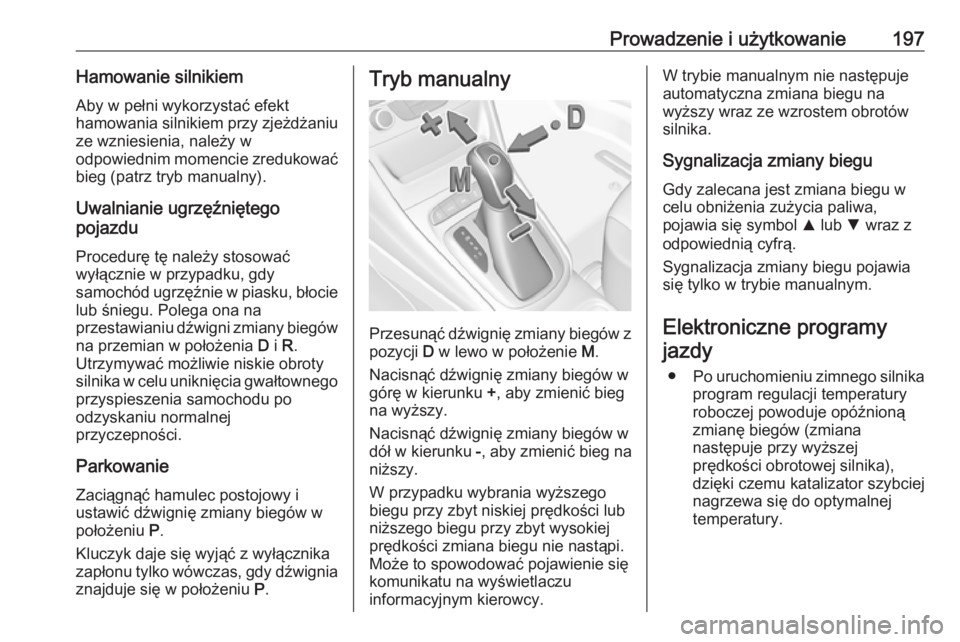

znajduje się w położeniu P.Tryb manualny
Przesunąć dźwignię zmiany biegów z
pozycji D w lewo w położenie M.
Nacisnąć dźwignię zmiany biegów w
górę w kierunku +, aby zmienić bieg
na wyższy.
Nacisnąć dźwignię zmiany biegów w
dół w kierunku -, aby zmienić bieg na
niższy.
W przypadku wybrania wyższego
biegu przy zbyt niskiej prędkości lub
niższego biegu przy zbyt wysokiej
prędkości zmiana biegu nie nastąpi.
Może to spowodować pojawienie się
komunikatu na wyświetlaczu
informacyjnym kierowcy.
W trybie manualnym nie następuje
automatyczna zmiana biegu na
wyższy wraz ze wzrostem obrotów
silnika.
Sygnalizacja zmiany biegu Gdy zalecana jest zmiana biegu w
celu obniżenia zużycia paliwa,
pojawia się symbol R lub S wraz z
odpowiednią cyfrą.
Sygnalizacja zmiany biegu pojawia
się tylko w trybie manualnym.
Elektroniczne programyjazdy
● Po uruchomieniu zimnego silnika
program regulacji temperatury
roboczej powoduje opóźnioną
zmianę biegów (zmiana
następuje przy wyższej
prędkości obrotowej silnika),
dzięki czemu katalizator szybciej
nagrzewa się do optymalnej
temperatury.

198Prowadzenie i użytkowanie● Specjalne programyautomatycznie adaptują
parametry zmiany biegów
podczas podjeżdżania pod lub
zjeżdżania z wzniesień.
● Podczas ruszania na ośnieżonej,
oblodzonej lub innego rodzaju
śliskiej nawierzchni układ
elektronicznego sterowania
skrzynią biegów umożliwia
kierowcy ręczne wybranie
pierwszego, drugiego lub
trzeciego biegu.
Wymuszona redukcja biegu
Wciśnięcie pedału przyspieszenia
poniżej zapadki wymuszonej redukcji
biegu powoduje maksymalne
przyspieszenie, niezależnie od
wybranego trybu jazdy. Skrzynia
biegów przełączy się na niższy bieg w zależności od prędkości obrotowej
silnika.Usterka
W przypadku wystąpienia usterki na
wyświetlaczu informacyjnym
kierowcy (DIC) pojawia się
komunikat. Komunikaty dotyczące
stanu pojazdu 3 138.
Układ elektronicznego sterowania skrzynią biegów pozwala tylko na
wybranie czwartego biegu. Funkcja
automatycznej zmiany biegów
przestanie wówczas działać.
Przyczynę usterki należy usunąć w
warsztacie.
Przerwa w dopływie prądu W przypadku braku zasilania
(wystąpienia przerwy w dopływie
prądu) dźwignia zmiany biegów
zostaje zablokowana w położeniu P.
Kluczyka zapłonu nie można wyjąć z
wyłącznika zapłonu.
Jeśli dojdzie do rozładowania
akumulatora pojazdu, silnik można
będzie uruchomić, wykorzystując

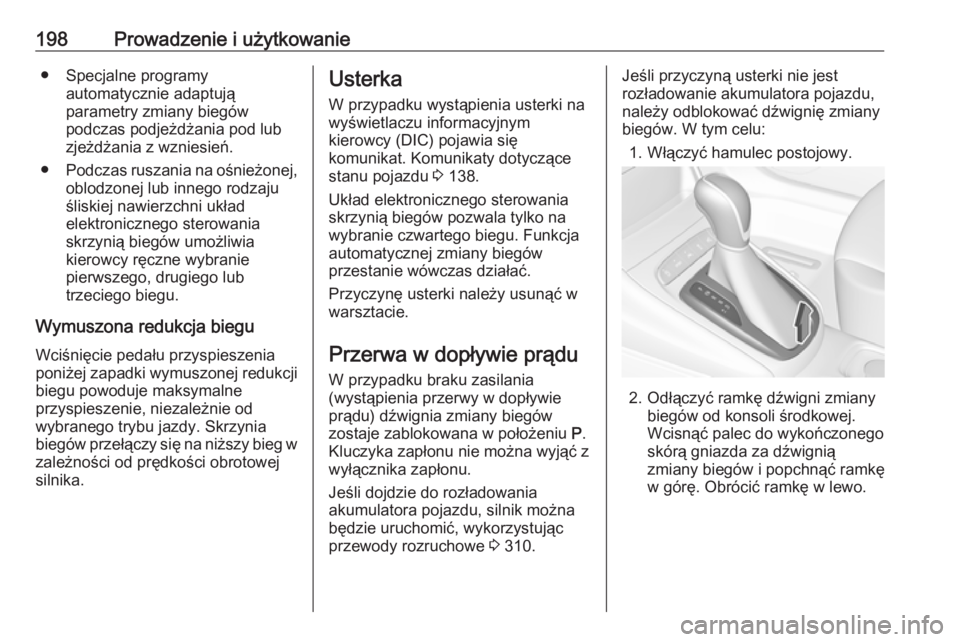

przewody rozruchowe 3 310.Jeśli przyczyną usterki nie jest
rozładowanie akumulatora pojazdu,
należy odblokować dźwignię zmiany
biegów. W tym celu:
1. Włączyć hamulec postojowy.
2. Odłączyć ramkę dźwigni zmiany biegów od konsoli środkowej.
Wcisnąć palec do wykończonego
skórą gniazda za dźwignią
zmiany biegów i popchnąć ramkę
w górę. Obrócić ramkę w lewo.
